Как разобрать ноутбук acer

Как разобрать ноутбук Acer Aspire 5741G

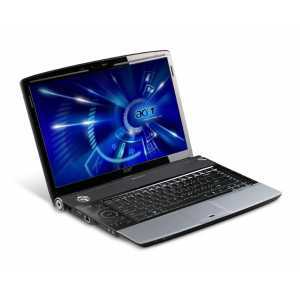

Это внешний вид ноутбука, который мы будем разбирать.

Во первых надо выключить питание ноутбука. Затем, извлекаем аккумулятор. Переворачиваем ноутбук, чтобы нижняя часть смотрела вверх, и сдвигаем защёлку аккумулятора в положение – открыто.

Теперь, сдвигая фиксатор, вынимаем аккумулятор.

Теперь можно перейти к извлечению оптического привода. Выкручиваем винт, который удерживает оптический привод. Он всего один. Открутив этот винт, мы можем извлечь привод из ноутбука. Делается это не сложно. Надо всего лишь нежно потянуть за лицевую панель DVD привода. Смотрим на картинку, и будет всё понятно.

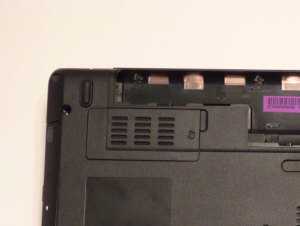

Займёмся нижней крышкой ноутбука Acer Aspire 5741G. За этой крышкой скрываются слоты, с вставленной в неё оперативной памятью, винчестер и беспроводной модуль Wi-Fi.

Они нам будут мешать при разборке. Выкручиваем два винта из нижней крышки и приподнимите её, как показано на фото.

После снятия этой крышки, мы будем наблюдать вот такие компоненты, они прекрасно видны на картинке.

Так же нам придётся демонтировать модуль 3G. Отсек, где он находится, хорошо видно вот на этой фотографии. Демонтаж этого модуля много времени не займёт. Выкручиваем винт из крышки и извлекаем модуль.

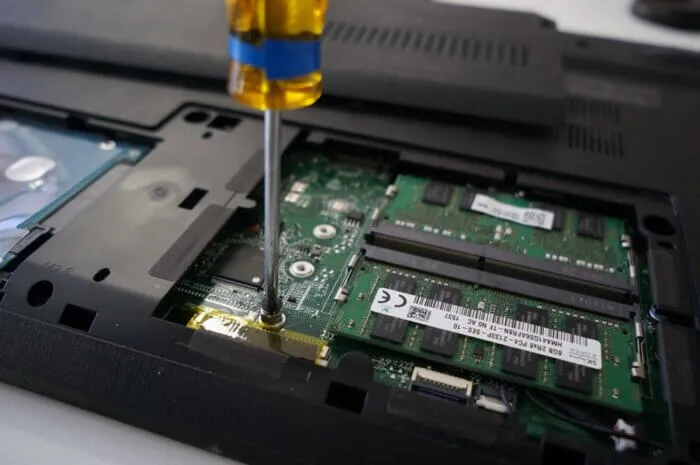

Теперь можно избавиться от оперативной памяти, которая установлена в слоты.

Изымаем Wi-Fi модуль. Предварительно нужно отсоединить прикреплённые к модулю провода антенн. Запоминаем, какой провод, откуда шёл, и откручиваем два болтика, удерживающих этот модуль. Затем вынимаем его из слота подключения.

Вытаскиваем винчестер, открутив соответствующие винты, удерживающие его. Процесс извлечения можно наблюдать на рисунке.

Снимаем клавиатуру ноутбука Acer Aspire 5741G. Для снятия клавиатуры, нам нужно отщёлкнуть шесть защёлок, проходящих по верхнему краю этой самой клавиатуры. Открепив защёлки, берёмся за верхний край клавиатуры ноутбука и оттягиваем её на себя.

Чтобы окончательно избавиться от клавиатуры, нужно отсоединить разъём со шлейфом.

Пришло время избавиться от верхней панели ноутбука. Избавляемся от неё следующим образом. Переворачиваем ноутбук нижней панелью вверх. Открутите 11 винтов на нижней панели и четыре винта в отсеке, где находился аккумулятор.

Затем, отсоединяем все провода и шлейфы, идущие на материнскую плату ноутбука. Нам предстоит отсоединить 4 разъёма. Всё подробно показано на фото ниже.

Производите эти действия аккуратно и не спеша. Ничего сложного в этой работе нет.

Двигаемся дальше.

Выкручиваем семь винтов из верхней панели ноутбука.

Когда все винты выкручены, начинаем расчленять корпус ноутбука на верхнюю часть и нижнюю. Начать проще с правого края. Задача состоит в том, чтобы разделить две половины ноута, как показано на фото.

Снимаем материнскую плату. Для этого первым делом отсоединяем кабель, идущий на микрофон.

Разъединяем кабель, идущий на монитор ноутбука.

По центру, ближе к правому краю, находится винт, который нам нужно открутить. Он то и удерживает материнскую плату.

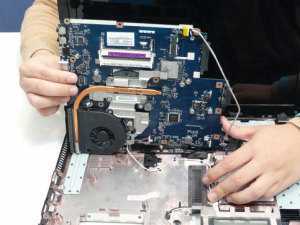

Не пытайтесь сразу вынуть материнку, к ней всё ещё идёт провод, который нам и нужно отсоединить.

Отцепляем кабель с питанием от материнской платы. Это был последний шаг по освобождению материнки. Теперь смело вынимаем материнскую плату из корпуса и переворачиваем её.

Вот, наконец- то мы можем заняться системой охлаждения ноутбука Acer Aspire 5741G. Перед тем, как снять систему охлаждения, отсоединяем разъём с кабелем, идущий на вентилятор охлаждения.

Теперь приступаем к демонтажу системы охлаждения. Удерживает её всего четыре шурупа. Откручиваем их и снимаем весь тракт охлаждения целиком.

Теперь нашему взору представляется сокет, с вставленным в него процессором.

Счищаем с процессора старую термопасту, и наносим новый слой. Какую термопасту советую использовать я, вы можете прочитать в аналогичной статье.

Тщательно чистим систему охлаждения и аккуратно возвращаем её на место. Теперь ноутбук ещё прослужит немало времени без перегрева. Начинаем сборку ноутбука в обратной последовательности. Удачной и без ошибочной вам сборки ноутбука.

Так же есть подробный видео материал, в котором показаны все выше описанные процессы. У вас есть возможность выбрать, каким материалом воспользоваться, фото или видео.

Архивы Как разобрать ноутбук Acer

Как разобрать ноутбук Acer Aspire 3830 и поменять термопасту. Для начала разборки ноутбука, переворачиваем его и начинаем откручивать винты с нижней крышки ноутбука. После откручивания винтов, сдвигаем крышку, куда указывает красная стрелка на фотографии. Снятую крышку отложим в сторону, она нам понадобится только при обратной сборке ноутбука. Так как батарея этого ноутбука не съёмная, нам

Разбираем ноутбук Acer Aspire 5560G. Чистим систему охлаждения и меняем термопасту. Номер модели разбираемого ноутбука MS2319. Я сфотографировал все наклейки, которые присутствовали на корпусе ноутбука. Традиционно, разбирать ноутбук начинаем с извлечения из корпуса ноутбука аккумулятора. Отодвигаем фиксатор, под которым нарисована красная стрелка с направлением. Отодвинув фиксатор, батарея чуть-чуть приподнимется. Поддеваем её и вынимаем, как это

Разбираем и чистим ноутбук Acer Aspire 7250G. Инструкция будет содержать информацию по разборке, чистке и замене термопасты на ноутбуке Acer Aspire 7250G. Для начала разборки, избавимся от аккумуляторной батареи. Подробно описывать этот процесс не буду, в этом разберётся даже школьник. Скажу одно, на ноутбуке имеются два фиксатора, отведя их в сторону, вытащить аккумулятор большого труда

Как разобрать ноутбук Acer Aspire 6935G для того чтобы его почистить от пыли? Между прочим, вполне приличный ноутбук. На этот раз, аккумулятор ноутбука можно оставить не снятым. Для чистки данного ноутбука, много делать не придётся, вся разборка ограничится съёмом одной единственной крышки. Перевернув ноутбук к верху тормашками, мы видим несколько вентиляционных отверстий на нижней крышке

Как разобрать ноутбук Acer Aspire 5734Z для чистки от пыли и замены термопасты? По традиции, сначала вынимаем батарею питания нашего ноутбука. Отведя фиксатор в сторону, как показано на картинке, вынимаем батарею в том направлении, куда указывает стрелка на картинке. Потом, нам предстоит открутить пятнадцать винтов, все они отражены на фото нижу. Открыв люк, который находится

Как разобрать и почистить ноутбук Acer TravelMate 5320? Для начала посмотрим, как выглядит этот ноутбук. Прежде всего, как обычно, мы удаляем из ноутбука батарею питания. Батарея здесь не продолговатая, а имеет вид ближе к квадратному. На нижней крышке, возле батареи питания, имеются два фиксатора. Один фиксатор, нужно поставить в положение – открыто, а второй фиксатор,

Как разобрать ноутбук Acer Aspire 5755 для чистки ноутбука от пыли и замены термопасты. Разборку ноутбука нужно начать с удаления из него аккумуляторной батареи. Отведя фиксатор в сторону, как показано на фото, вытаскиваем аккумулятор. Отвинчиваем два винта и снимаем крышку, под ней находятся оперативная память, Wi-Fi плата и жёсткий диск. После снятия крышки, сначала удаляем

Разбираем и чистим ноутбук Acer Aspire E1-772G. Вот так выглядит ноут который мы будем сегодня разбирать и чистить. Первым делом извлекаем из этого ноута аккумуляторную батарею. Как это сделать, хорошо видно на фото ниже. Отодвинув защёлку, вытаскиваем батарею в том направлении, куда указывает красная стрелка. Откручиваем девять винтов и удаляем крышку. Под этой крышкой, как

Как разобрать ноутбук, как почистить ноутбук от пыли и как заменить термопасту на ноутбуке ACER Aspire 6530? Вынимаем из ноутбука аккумулятор. Отодвигаем один из фиксаторов в открытое положение, а второй отодвигаем и удерживаем. После этого аккумуляторная батарея без труда вынимается из корпуса руками. Откручиваем несколько винтов, которые крепят крышку сервисного отсека. Через этот отсек мы

Как разобрать ноутбук Acer Aspire 7560G для чистки и замены термопасты? Вот такой 17 дюймовый ноутбук мы будем сегодня разбирать, для того чтобы его почистить от пыли и заменить термопасту на нём. Начать предлагаю с удаления из этого ноутбука аккумуляторной батареи. Делается это весьма просто, отодвигаем фиксатор и изымаем батарею. Затем, сразу откручиваем все винты

Разбор и чистка ноутбука

Как можно самостоятельно почистить холодильник, ничего не повредив? Для этого стоит соблюдать последовательность шагов:

Демонтируйте корпус. Переверните ноутбук вверх дном так, чтобы нижняя крышка была обращена вверх. Затем выньте аккумулятор и снимите крышку, которая крепится винтами. Открутите все видимые гайки, а затем снимите резьбовые соединения

Затем переверните ноутбук вверх дном, откройте крышку и осторожно извлеките клавиатуру. Если клавиатура застряла, ее можно поддеть тонким предметом, например, пластиковой картой

Если клавиатура поднимается легко, необходимо вытащить кабель из разъема, а затем вытащить его полностью.

Открытие дела. С помощью карточки откройте верхнюю часть корпуса по всему периметру. Все уловители должны быть открыты. Вытяните ленточный кабель из разъема.

Извлеките материнскую плату. Поскольку кулер находится внутри материнской платы ACER, его также необходимо извлечь. Для этого открутите все гайки и отсоедините разъемы, которые подключаются к портам USB и монитору. Далее необходимо отсоединить радиатор процессора.

Удаление пыли. Теперь вы можете перейти к последнему шагу. Кулер очищается с помощью мини-пылесоса. Чтобы убедиться, что вы удалили всю пыль, проведите пальцем по радиатору — он должен легко поворачиваться. Если он вращается с трудом, возможно, под крыльчаткой скопилась пыль. Для этого снимите защитную крышку с кулера. После этого необходимо протереть остальные компоненты ноутбука, а затем можно приступать к его сборке.

Смажьте охладитель. Не торопитесь собирать его. Теперь, когда у вас есть холодильник, снимите крыльчатку (ребра), очистите внутреннюю часть тампоном и нанесите каплю машинного масла в центр. Лучше всего подходит специальное силиконовое масло или густое автомобильное трансмиссионное масло.

Предупреждение! Важно быть очень осторожным при работе с кабелями. Они очень тонкие и их не следует тянуть слишком сильно, иначе они могут сломаться, и ноутбук не запустится

В этом случае следует отнести его в сервисную мастерскую.

Советы, тонкости при самостоятельной разборке ноутбука

Собирайте винты с каждого этапа разборки в отдельные кучки — так вы не перепутаете, какой винт откуда, и у вас не останется лишних винтов.
Используйте интернет — там есть подробные фото и видео с инструкциями по разборке практически для каждого ноутбука или аналогичной модели!
Не применяйте силу — если что-то «не работает», проверьте, все ли вы открутили и отсоединили. Если сомневаетесь, зайдите в Интернет.
Будьте осторожны, не торопитесь.

Итак, в этой статье вы узнали, как самостоятельно разобрать и очистить ноутбук от пыли.

В первый раз это может быть немного сложно, но во второй раз будет намного проще, уверяю вас! В конце концов, нейронные связи в вашем мозгу уже будут созданы .

Удаление старой термопасты и нанесение новой

Термопаста на процессоре стала твердой как камень. Жаль, что у меня нет под рукой жидкости для снятия лака. Кажется, это помогает. Мне пришлось делать это с помощью алкоголя.

Когда процессор засверкал, пришло время нанести тонкий слой пасты. Пластиковая кредитная карта — удобный инструмент для этого. Самое время разрезать его на куски. Легче наносить узкую полоску, чем целую ширину.

Все готово. Теперь осталось только прикрепить медную ленту к процессору и прикрутить кулер.

Собирайте в обратном порядке, правильно? Да, как обычно. И вот тут-то и пригодились мои собственные воспоминания. Я их не делал, поэтому застрял в нескольких местах. Я несколько раз откручивал и снова закручивал. В частности, эти зубчатые гайки куда-то выпали. Я вставил их обратно, но не в то место. Части корпуса не фиксируются на месте.

4 Как избежать поломок

Меняйте термопасту не реже одного раза в год и чистите ноутбук. Это предотвращает перегрев и повреждение видеокарты и процессора.

Также соорудите или купите подставку для ноутбука для лучшей вентиляции, чтобы снизить температуру. Своевременно калибруйте батарею ноутбука. Это поможет вам избежать проблем с аккумулятором.

Такие простые функции ноутбука помогут вам избежать многих проблем в будущем. Удачи!

Как разобрать ноутбук Acer Aspire 5552 модель PEW76

Главная страница » Как разобрать ноутбук Acer Aspire 5552 модель PEW76

В этой статье постараюсь подробно описать весь процесс разборки ноутбука Acer Aspire серии 5552 модели PEW76. Цель разборки – чистка ноутбука от пыли и замена термопасты на ноутбуке. Вот так этот ноутбук выглядит, смотрим фото ниже.

Переворачиваем ноутбук, и сразу бросается в глаза заводская наклейка, с подробным указанием параметров данной модели.

Наклейка наклейкой, но ноутбук сам не разберётся. Начинаем разборку ноутбука с извлечения из него батареи питания. Это сделать не сложно, отодвинув один фиксатор и отодвинув задвижку, мы с лёгкостью вытаскиваем аккумулятор из корпуса ноутбука.

В противоположном конце от отсека с батареей, снизу, находится крышка, которую мы откручиваем. Крепится она двумя шурупами. Под этой крышкой, мы увидим винчестер, оперативную память и Wi-Fi модуль.

Жёсткий диск мы вынимаем, впрочем, как и остальные установленные под этой крышкой элементы. И планки памяти и модуль беспроводной связи.

Затем, откручиваем семь шурупов, которые отмечены красными кругами на фотографии выше. Так же, открутить нам придётся и четыре шурупа из отсека, где раньше была установлена аккумуляторная батарея. Эти шурупы удерживают верхнюю крышку корпуса ноутбука.

Естественно, избавляемся и от оптического привода. Для этого, откручиваем винт, который отмечен на картинке, и вынимаем привод через боковую щёль в корпусе ноутбука.

Проверяем визуально, не осталось ли каких-то не открученный шурупов на нижней крышке. Если все шурупы откручены, переворачиваем ноутбук и раскрываем его. Приступаем к снятию клавиатуры.

Клавиатуру удерживают несколько защёлок. Если вы внимательно присмотритесь, без труда их увидите. Отщёлкиваем эти защёлки и приподнимаем клавиатуру немного вверх. Нам остаётся только отключить шлейф, который отмечен на фото, и можно убирать клавиатуру полностью.

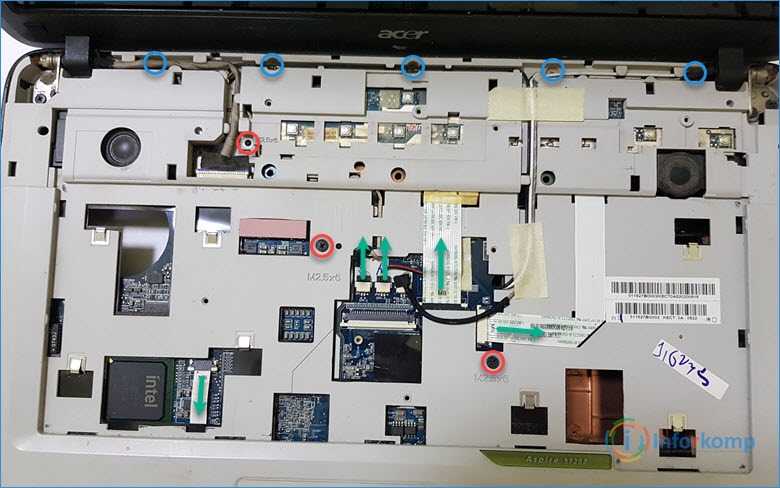

Под только что снятой клавиатурой, мы увидим семь винтов и три шлейфа. Отсоединяем шлейфы и откручиваем эти винты. После чего, верхняя часть корпуса, должна сняться без каких либо трудностей.

Верхнюю крышку мы сняли. Под ней мы видим материнскую плату. Она удерживается шурупом, который на картинке отмечен красным кругом. Выкручиваем его. Так же, нам необходимо отключить несколько разъёмов. Они так же показаны на фото.

Теперь, по идее, мы должны вынуть материнскую плату из корпуса ноутбука, без каких либо проблем. Но есть один нюанс. При вытаскивании материнки, в самом углу, к ней будет подходить ещё один провод. Это провод от Bluetooth модуля. Его мы, конечно же, тоже отключаем. На картинке я отметил этот процесс.

А на следующей картинке, указано место, где к материнской плате подходит провод питания. Отключаем и его.

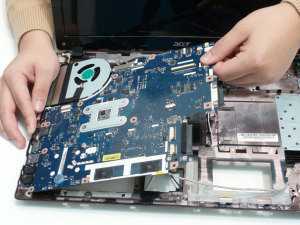

Вот теперь уже точно, нет никаких препятствий для того чтобы вынуть материнскую плату из корпуса.

Материнская плата снята. Приступаем к профилактике. Переворачиваем системную плату. Откручиваем сначала вентилятор охлаждения. Производим его чистку. Затем, откручиваем от материнской платы радиатор охлаждения и чистим его. Там, где есть старая термопаста, удаляем её и наносим новую термопасту. Прикручиваем радиатор обратно и возвращаем на него, только что почищенный нами вентилятор охлаждения. Дальше, последует обратная сборка ноутбука. Как видите, ничего сложного в разборке и чистке этого ноутбука нет.

На эту тему, мной был обнаружен отличный видеоматериал.

ACER Aspire E1-572-6870 Разборка задней панели

Избранное: 0
Завершений: 1

Сложность

Умеренная

Шаги

Необходимое время

15 минут

Секции

Батарея 2 шага
Задняя панель 9 шагов

Флаги

BackACER Aspire E1-572
Полный экран
Опции

История
Скачать PDF
Править
Перевести
Встроить это руководство

Введение

В этом руководстве показано, как снять всю заднюю панель, чтобы добраться до внутренних компонентов.

Отвертка Phillips #0 4,95 € Купить

Детали не указаны.

- Прежде чем начать, обязательно выключите ноутбук и отсоедините его от розетки.
- Переверните ноутбук задней панелью вверх.
- Найдите переключатель блокировки под аккумулятором.
Редактировать
- Сдвиньте переключатель блокировки вправо с помощью пальца или пластиковой лопатки.
- Одновременно возьмитесь за аккумулятор другой рукой и вытащите его из ноутбука.
- Извлеките аккумулятор.
- Чтобы снова вставить или заменить аккумулятор, просто совместите выступы на аккумуляторе с ноутбуком и задвиньте его обратно. Нет необходимости перемещать переключатель блокировки.
Редактировать
Редактировать
- Найдите три шлейфа, которые необходимо отсоединить, чтобы можно было разделить две половины устройства.
- Отсоедините большой шлейф, сдвинув фиксирующую защелку назад (по направлению к петлям), а затем аккуратно вытащив кабель из разъема.
Редактировать

Почти готово!

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Отменить: я не завершил это руководство.

Еще один человек завершил это руководство.

с 3 другими участниками

Значки: 13

+10 еще значков

Разборка корпуса ноутбука Acer Aspire 5720Z

Основные элементы уже отключены, соответственно, теперь можно заняться корпусом ноутбука.

В области разъёма для батареи удаляем три винта, которые удерживают крышку ленты экспресс доступа и включения ноутбука.

Перевернув ноутбук аккуратно освобождаем панель от защелок и отсоединяем её.

Клавиатура, так же, удерживается на четырех защелках, которые расположились по сторонам, для того что бы её отсоединить, так же, как обычно поддеваем её и освобождаем от креплений.

Главное силой сразу её не вырывать, так, как с внутренней стороны есть шлейф, который подключен к основной плате. Перевернув клавиатуру, отсоединяем шлейф, подняв крепление вверх.

Так сложилось, что для того, что бы добраться к материнской плате в Acer нужно сначала снять экран и только после этого можно продолжить разборку корпуса.

Отсоединяем шлейф ЖК-дисплея и микрофона от материнской платы.
Потом вытаскиваем Wi-Fi антенны.
По обоим сторонам откручиваем на петлях по два винта.
Поднимаю дисплей верх удаляем его из корпуса ноута.

Перевернув ноутбук извлекаем все оставшиеся винты, которые удерживают верхнюю и нижнюю крышку, всего их десять штук.

Теперь, перевернув корпус лицом к себе откручиваем в области панели ещё 5 небольших винтика и 3 расположившихся на самой крышке.

Открутив все, что можно открутить, начинаем отсоединять оставшиеся шлейфы. Их расположение вы можете увидеть на изображение ниже.

Вооружившись пластиковой картой или медиатором начинаем отсоединять крышки друг от друга. Как и большинство пластиковых деталей ноутбука, эти крышки, помимо винтов, крепятся между собой защелками.

Соответственно, поддев пластиковой карточкой одну из сторон, аккуратно проходим её по периметру всего корпуса.

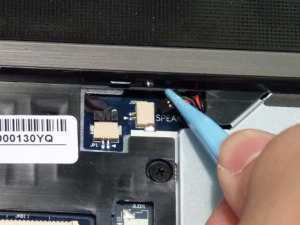

Избавившись от верхней крышки нам нужно будет отключить еще два шлейфа, которые отвечает за USB.

Теперь, откручиваем два последних винтика, которые крепят плату к нижней крышке и осторожно вынимаем материнку с корпуса. В результате у вас в руках должна оказаться материнская плату отдельно от корпуса

К слову, на этом основная разборка ноутбука Acer Aspire 5270Z завершается

В результате у вас в руках должна оказаться материнская плату отдельно от корпуса. К слову, на этом основная разборка ноутбука Acer Aspire 5270Z завершается.

О том, как отсоединить определенные элементы от верхней или нижней крышки я не буду писать, так как обычно они крепятся с помощью одного или двух винтов, но все равно если, что обращайтесь, буду пробовать вам помочь.

Ну, а насчет сборки то, как вы понимаете, все, что вы делали, теперь следует повторить в обратном порядке, поднимаясь по статье вверх.

На этом свою разборку ноутбука Acer Aspire 5720Z я заканчиваю и желаю вам удачи, уверен, что у вас все получится.

Разборка ноутбука Acer Aspire 5720Z

Как самостоятельно разобрать ноутбук на примере HP, Asus, Acer, Lenovo

В процессе эксплуатации ноутбука, рано или поздно возникает необходимость провести сервисное обслуживание. Чаще это связано с чрезмерным перегревом аппарата, вследствие которого наблюдается медленная работа. Перегрев же возникает в том случае, когда нарушается работа системы охлаждения. Большое количество пыли скапливается в вентиляторе и затрудняет его эффективное функционирование.

Сервисное обслуживание подразумевает очищение системы охлаждения и замены термопасты на чипах. Для проведения этих процедур обычно требуется полная разборка устройства.

Еще одной причиной разобрать ноутбук может быть необходимость апгрейда. Современные технологии развиваются в таком темпе, за которым не всегда удается угнаться даже владельцам передовых машин. На этот случай производители предлагают пользователям нарастить возможности устройства за счет добавления или замены компонентов. В некоторых аппаратах предусматривается удобный доступ к нужным для этого узлам, который позволяет не разбирать весь аппарат. Для других устройств это будет необходимостью.

Помимо этих причин, разборка может потребоваться для ремонта. Если какой-либо компонент вышел из строя, его необходимо заменить. А без разборки к такому компоненту никак не добраться.

Необходимые инструменты

В целом, процедура не предусматривает ничего сложного, но к ее проведению нужно быть готовым. Когда вы решите для себя, что сможете самостоятельно справиться со всей работой, можно переходить к сбору необходимых инструментов.

Чтобы разобрать ноутбук, потребуется отвертка (с крестовым и плоским наконечником) и пинцет. Для очистки клавиатуры необходим небольшой пылесос. Не будет лишним набор для разборки электронных девайсов. Он продается в хозяйственных магазинах и в интернете. Дополнительно потребуются салфетки, ватные диски.

Вместо пылесоса можно использовать обычный фен, мощность от 1800W, но только с функцией холодного воздуха! Также, вам понадобится обычная кисточка для смахивания пыли или зубная щётка, хорошее освещение и камера смартфона, чтобы сфотографировать, как все было изначально подсоединено.

Как разобрать ноутбук Acer Aspire 5736

Если вы впервые приступаете к разборке ноутбука, рекомендуем обратить внимание на статью «впервые приступая к ремонту ноутбука». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки

Как почистить ноутбук от пыли Acer Aspire 5736

Если ноутбук перегревается во время работы и резко выключается — это скорей происходит из-за перегрева системы охлаждения. Причиной этому является скопление пыли на радиаторе. Если вовремя не произвести чистку системы охлаждения, это приведет к поломке материнской платы в ноутбуке. Эту проблему можно устранить самостоятельно, повторив все этапы показанные на видео ниже. Информация предоставленная в наших видео инструкциях дает возможность почистить ноутбук от пыли самостоятельно в домашних условиях. Необходимые инструменты для ремонта, можно приобрести в конце страницы.

Замена клавиатуры в ноутбуке Acer Aspire 5736

Ремонт клавиатуры в большинстве случаев вызван с пролитием чая или кофе на поверхность, и как показывает практика есть два варианта исхода:

Снять клавиши с клавиатуры и прочистить их механизмы с помощью дистиллированной воды или спирта, используя щетку.
Замена на новую клавиатуру (если чистка кнопок не помогла), значит жидкость попала на нижние слои с пленками, где расположены дорожки.

Замена матрицы ноутбука Acer Aspire 5736

Матрица это самая хрупкая деталь лэптопа, часто при падении матрица разбивается и восстановить ее невозможно, только замена на новую. Существуют разные типы матриц, отличаются они диагональю и количеством «pin» разъема (30pin/40pin). Что бы правильно подобрать нужную матрицу для своего лэптопа, необходимо знать номер (part number) вашего разбитого экрана по которому и подбирается такая же новая или другая совместимая модель матрицы. По видео ниже можно посмотреть замену экрана ноутбука и так же узнать part number совместимой модели.

Как увеличить оперативную память на ноутбуке Acer Aspire 5736

В данной видео инструкции вы сможете самостоятельно добавить оперативную память в ноутбук Acer Aspire 5736. Прежде чем купить оперативную память для компьютера, вам необходимо знать какой именно тип памяти, DDR3 или DDR4, установлен в вашей модели. Максимальный объем у каждого ноутбука индивидуален. Как правило, производитель указывает какой максимум объем оперативной памяти можно добавить в ноутбук. Так же, это еще зависит от количества слотов под планки DDR распаянные на материнской плате. У каждой модели это тоже индивидуально. Как увеличить объем оперативной памяти, вы сможете узнать из нашей видео инструкции ниже.

Установка SSD в ноутбук Acer Aspire 5736 как поменять жесткий диск

Видео инструкция, по которой вы сможете самостоятельно произвести замену HDD на SSD в ноутбуке Acer Aspire 5736. Так же вы узнаете, как поменять неисправный жесткий диск на новый HDD. Классические магнитные диски (HDD) более хрупкие и намного медленней, чем современные SSD накопители. Следственно замена HDD на SSD приведет к приросту скорости ноутбука в разы. В нашем видео ниже, показана пошаговая инструкция как установить SSD в ноутбук.

Установка SSD/HDD вместо DVD привода в ноутбук Acer Aspire 5736

Этот видео-гид поможет заменить оптический дисковод на новый или установить жесткий диск вместо CD-DVD привода с помощью специального переходника optibay caddy. Рекомендуется устанавливать именно HDD вместо dvd, потому как шина привода по своей архитектуре с низкой пропускной способностью, и если установить SSD на место dvd, скорость SSD накопителя будет в разы меньше возможной.

Please enable JavaScript to view the comments powered by Disqus.

Теги: Разобрать, Acer, инструкция

Разборка клавиатуры и снятие экрана ноутбука Acer

Если вам понадобилось разобрать ноутбук Acer, чтобы заменить клавиатуру или снять экран, следуйте этой подробной инструкции.

1. Перед началом работы убедитесь, что ноутбук полностью выключен и отключен от электрической сети.

2. Сначала необходимо снять клавиатуру

Для этого обратите внимание на верхнюю часть клавиатуры и найдите несколько маленьких защелок. Они могут быть выполнены в виде пластиковых кнопок или металлических клипс

Осторожно вставьте плоскую отвертку или другой подходящий инструмент в щель между защелкой и клавишей и аккуратно поднимите защелку

3. После снятия всех защелок, аккуратно поднимите клавиатуру с нижней части и поверните ее, чтобы выложить на поверхность ноутбука

Обратите внимание на шлейфовый кабель, соединяющий клавиатуру с материнской платой

Осторожно отсоедините его, сжимая пластиковые фиксаторы по бокам

4. Теперь перейдем к снятию экрана ноутбука. На задней стороне ноутбука обычно есть несколько маленьких винтов, которые крепят крышку экрана к корпусу

Используя подходящий отвертку, открутите эти винты и осторожно положите их в безопасное место, чтобы не потерять

Теперь обратите внимание на шарниры, которые соединяют крышку экрана с основанием ноутбука. Они могут быть выполнены в виде пластиковых клипс или металлических винтов

Отсоедините их, аккуратно откручивая или отжимая, чтобы освободить крышку экрана.

6. Когда все винты и шарниры удалены, аккуратно поднимите крышку экрана и отсоедините шлейфовый кабель, который соединяет матрицу экрана с материнской платой ноутбука. Отсоединяйте его, сжимая пластиковые фиксаторы по бокам.

Теперь вы можете заменить клавиатуру или экран ноутбука Acer. Перед сборкой не забудьте проверить, что все соединения установлены правильно и надежно закреплены. Будьте осторожны и тщательны при разборке и сборке ноутбука, чтобы не повредить его компоненты.

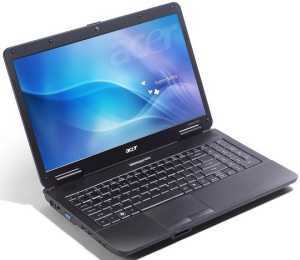

Характеристики ноутбука

Именно так и нужно поступать при проливании жидкости на ноутбук – выключить и нести в сервис или разобрать дома своими руками. Вспомним, почему эти ноутбуки получили в свое время большое распространение. Глядя на характеристики ноутбука 2011 года, можно сказать, что процессор i7, приличная для ноутбука видеокарта, а также 6 Гб оперативной памяти – хороший баланс характеристик.

В сочетании с логотипом Acer, фирмы, которая прошла долгий путь в ноутбучном бизнесе со взлетами и падениями – это хорошая альтернатива конкурентам. Впрочем, философию в сторону – будем ближе к технике.

На залитом ноутбуке сразу снимаем аккумулятор , потому как некоторая часть материнской платы находится под напряжением даже при выключенном ноутбуке.

Пошаговая инструкция

Следуя советам опытных мастеров, нужно действовать по следующему алгоритму:

Перевернуть корпус нижней стороной вверх. Аккуратно отодвинуть левую и правую защелки, фиксирующие аккумулятор. Извлечь батарею.
Отвинтив 2 шурупа отверткой с соответствующей насадкой, снять заднюю крышку. Отсоединить антенны, открутить винт, удерживающий модуль. Вынуть беспроводную карту.
Снова перевернуть ноутбук, возвращая в рабочее положение, и открыть

Пластиковой лопаткой осторожно отодвинуть защелки, потянуть клавиатуру на себя. Аккуратно отключить шлейф.
Поставить нетбук пустым батарейным отсеком кверху

Открутить 8 шурупов. Два из них спрятаны в корпусных ножках, 3 – под аккумулятором, оставшиеся винты расположены в нижней части задней крышки. Насадки для отвертки подбираются в соответствии с размерами и конфигурацией головок.
Перевернуть ноутбук обратно в исходное положение и раскрыть. Отключить небольшой шлейф под участком бывшего расположения клавиатуры.
В той же зоне под клавишной панелью отвинтить 6 шурупов. Снять верхнюю часть корпуса.

Дальнейшие действия связаны с электронной составляющей портативного устройства.

Отсоединить 2 проводка с подключения к антенне. Открутить фиксирующий винт и извлечь LAN-модуль.
Изолировать материнскую плату от монитора. Для этого потребуется отключить соединяющий их видеокабель.
Снять с материнской платы провод, ведущий к громкоговорителям, и отвинтить 4 шурупа на участках крепления к корпусу.
Открутить 2 болта, удерживающих дисплей ноутбука.
Извлечь из корпусной части освобожденную от крепежей системную плату. С обратной стороны удалить планки оперативной памяти.

Очередной этап относится к демонтажу комбинации механических деталей с электрическим питанием. Это базовые составляющие системы охлаждения.

Теперь можно приступать к чистке

Мягкой кисточкой нужно тщательно обработать все открывшиеся поверхности, акцентируя внимание на особо загрязненных участках. Для эффективного очищения от пыльного налета допускается протереть лопасти вентилятора слегка увлажненной салфеткой

Некоторые мастера советуют для удаления большого количества пыли пользоваться компрессором или бытовым пылесосом.

Заключительный этап профилактического мероприятия – замена термопасты на отдельных участках процессора. Старый состав предварительно удаляется, поверхности протираются спиртом. После такой обработки наносится новый слой термозащитного средства.

Сборка ноутбука выполняется в обратном порядке. Вначале ставится на место система охлаждения. За ней следует материнская плата и т.д.

Установив дисплей, клавиатуру, вставив аккумулятор и собрав воедино элементы корпуса, можно подключать электрическое питание и проводить тестирование. Если устройство работает в стандартном режиме и все функции восстановлены, то разборка, чистка и последующая сборка своими руками выполнены правильно. Ноутбуком можно пользоваться, не опасаясь предстоящего ремонта.

Необходимые инструменты для разборки ноутбука Acer Nitro 5

Перед тем, как приступить к разборке ноутбука Acer Nitro 5, вам нужно подготовиться и подобрать необходимые инструменты. Обычно вам понадобятся следующие инструменты:

Отвертка. Для разборки ноутбука вам понадобится отвертка с изменяемыми насадками. Лучше всего использовать отвертку с крестовым шлицем и прямым шлицем.
Пластиковая карточка. Можно использовать пластиковую карту — это поможет избежать повреждения корпуса ноутбука во время разборки.
Пинцет. Для работы с мелкими деталями понадобится пинцет.
Дискета переносных носителей данных. Для выпадения дисплея, может потребоваться использование дискеты переносных носителей данных.
Микрофибровая салфетка. Необходима для удаления пыли и грязи с экрана и других частей ноутбука.
