Какое напряжение в розетке переменное или постоянное?

Обозначение переменного напряжения

Переменное напряжение также измеряется в Вольтах. Аббревиатура “ACV”, либо, как в предыдущем случае, сокращение “V~” – обозначение на мультиметре, расшифровка – “v” – напряжение, знак “~” — переменное.

Для электрика этот параметр является основной задачей, поскольку в розетках, выключателях и т.д. всегда используется переменное напряжение. Наши сети работают на 220 Вольт, а на мультиметре присутствуют значения 700 В (750В) и 200 В.

Один знакомый как-то раз спросил меня, для чего на мультиметре имеется значение в 200 Вольт, если в сети используется переменное напряжение 220, а переменка в 200 Вольт и ниже вообще не используется. Так вот, примите к сведению: практически вся Америка использует стандарт 110 Вольт переменного напряжения.

При замере переменного напряжения полярность не важна. То есть при измерении напряжения в розетке без разницы, в какой разъем розетки вы воткнете красный и черный щуп.

Что следует знать о силе тока и напряжении

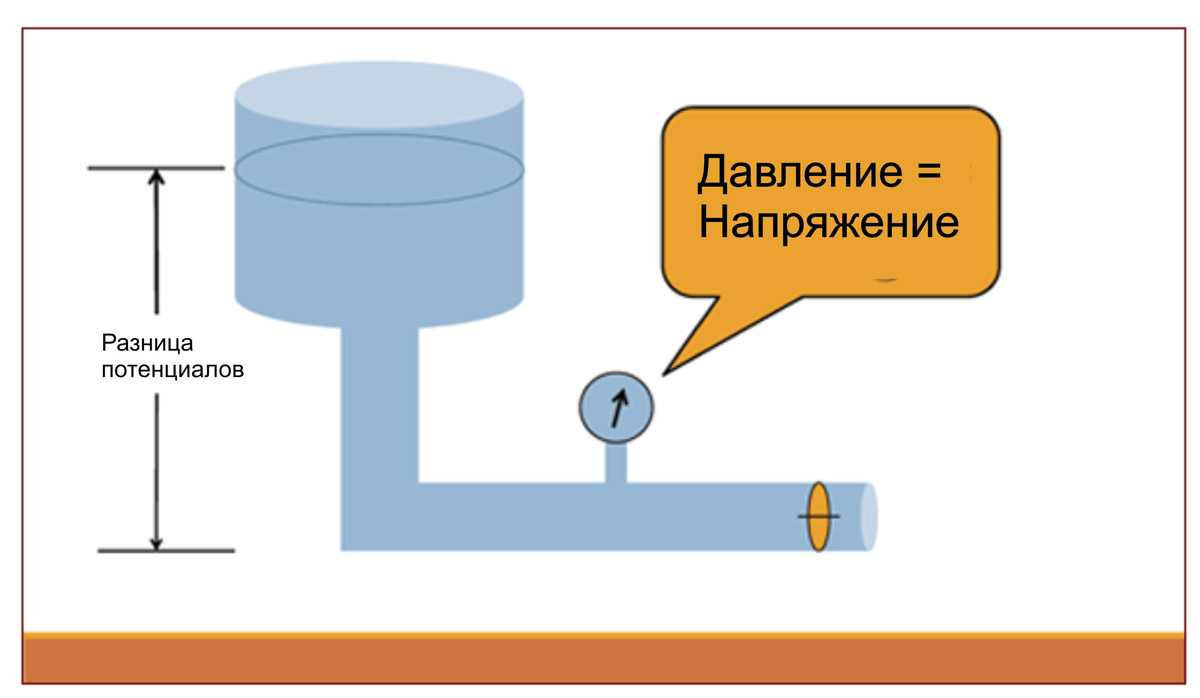

Мало знать, какой ток в розетке — переменный или постоянный. Требуется учитывать множество других факторов. Многие считают, что чем выше его напряжение, тем он опаснее. На самом же деле все обстоит совершенно наоборот. Как уже говорилось, с повышением напряжения падает сила тока, а при поражении, для организма опасен именно этот параметр. Но данное утверждение верно только для постоянной величины. Переменный ток не имеет определенной силы – этот параметр будет зависеть от нагрузки. Чем больше приборов включено в электрическую розетку 220 вольт, тем выше данная величина в проводнике. Ограничителем повышения этого параметра будет служить защитная автоматика, которая не позволит силе тока возрасти до критических пределов, отключив питание домашней сети.

Сила тока

На крышке розетки можно увидеть надпись 6, 10 или 16А. Это не значит, что сила тока в розетке будет достигать таких величин – это максимальные его значения, на которые рассчитаны розеточные контакты. Соответственно, чтобы узнать, какая сила тока, а точнее – сколько ампер в розетке на данный момент, следует установить в электрическую цепь измерительное устройство – амперметр.

К примеру, если электрочайник потребляет 2000 Ватт, то надо 2000 разделить на 220. Получается примерно 9 Ампер – сила тока, в 18 раз большая чем нужно, чтобы убить человека.

Сложнее подсчитать ампераж, к примеру, компьютера. Во-первых, при его работе в сеть включено сразу несколько устройств. Во вторых – энергосберегающие технологии используют ресурсы процессора по минимуму, разгоняя его только при решении сложных задач. Поэтому сила тока будет периодически изменяться.

Это все основные характеристики электрического тока, которые достаточно знать, чтобы получить про него хотя бы общее представление. При поездке в другую страну, где могу действовать иные нормативы, достаточно будет выяснить какие там в сети напряжение и частота. Если они отличаются от тех, на которые рассчитана зарядка телефона (или другие устройства, которые могут быть взяты в поездку), то дополнительно придется решать, как быть в этой ситуации.

Разновидности розеток

Правильно подобранные и размещенные розетки обеспечивают функциональность и лаконичный внешний вид кухни. Есть разные решения:

• накладные модели;
• встраиваемые;
• скрытые, подходящие для монтажа в столешницу, ящики или шкафы;
• угловые варианты;
• поворотные и выдвижные.

Наружные или накладные типы для кухонь используются редко, поскольку защищены только коробкой, что небезопасно в условиях повышенной влажности.

Встраиваемые варианты часто применяются для мощной аппаратуры, но покупать их надо с заземлением, а при монтаже обеспечивать свободный доступ. Есть много моделей, которые гармонично дополнят стиль кухни.

Скрытые варианты устанавливают прямо в столешницу или ящики, применяются в качестве дополнительного элемента. Они экономят свободное место, весьма практичны.

Модным и функциональным решением являются угловые модели. В продаже есть те, у которых используется выдвигающаяся вилка или простой вариант. За счет такого типа можно задействовать угловое пространство, которое редко используется на соединении двух стен.

Кроме описанных вариантов, существуют целые блоки с несколькими точками для подключения, отдельно встроенные выходы для зарядки телефона или подключения ТВ и радио в розетку.

Для электроплит

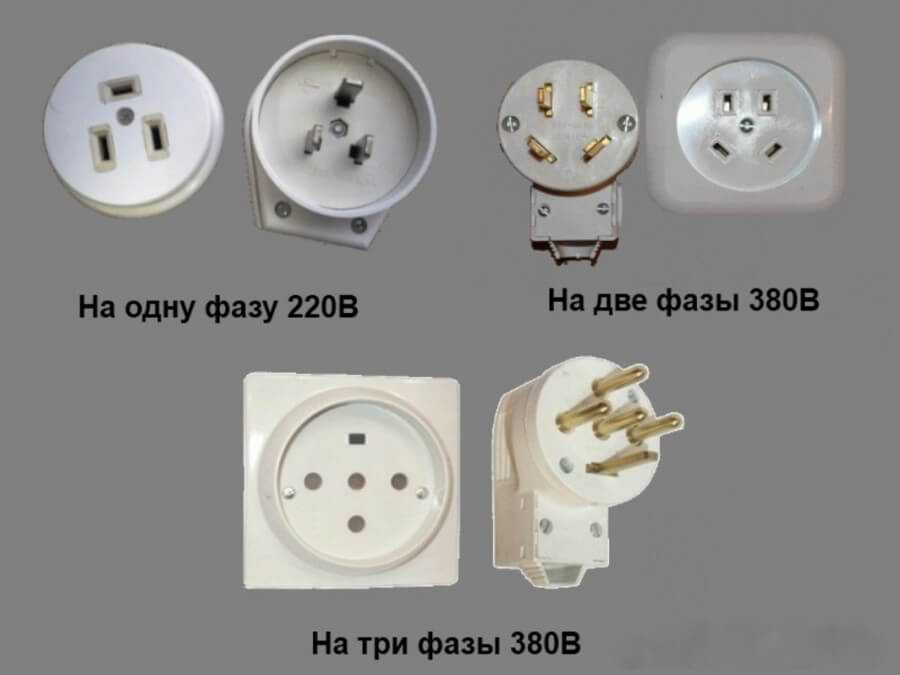

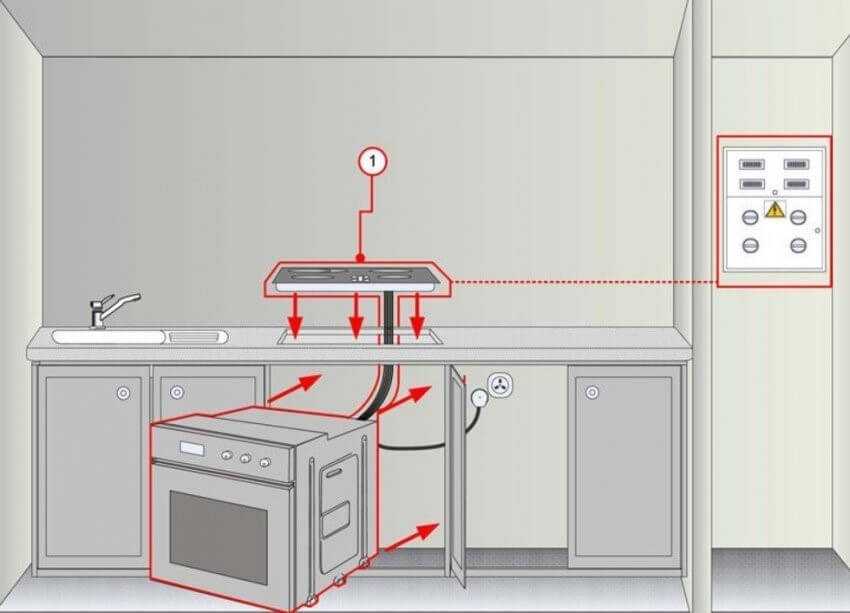

Отдельно нужно выделить виды для электроплиты, поскольку такие розетки в сравнении со стандартными немного отличаются и пропускают больше номинального тока через себя.

Точки называются силовыми, чаще подключаются к однофазной сети при помощи кабеля на 3 жилы. Устройства рассчитаны на 25 и 32А, но есть и более мощные. Контакты во время поступления тока не греются.

Подобно обычным розеткам, у них есть механизм, декоративная накладка для защиты и шурупы. Основное отличие от стандартных типов — конструкция механизма.

3 основных вида розеток для электроплит:

скрытые — шина для розеток ставится внутрь стены, поэтому рабочая зона отвода получается полностью закрытой, что существенно повышает герметичность и безопасность;

• накладные — устанавливаются поверх отводов, самостоятельно проводить работу удобнее и быстрее, нет потребности создавать отверстие в стене, но сама точка видна над стенкой, сокращается герметичность;
• комбинированные — сложные модели скрытого вида — кроме установки в отверстие, они включают дополнительную защитную панель, которая защищает контакты от влаги, жира и других факторов.

Конструктивно они бывают одинарные или двойные, но во втором случае электрики советуют брать модели повышенной мощности, чем надо плите. В таком случае можно запитать вытяжку или другие приборы.

Выдвижные и поворотные

Такие модели красиво смотрятся, их удобно использовать, а при необходимости можно спрятать. Визуально они подобны компьютерному сетевому фильтру, который ставится в небольшой тубус. Главный механизм монтируется в столешницу, а для использования достаточно нажать на кнопку, чтобы выдвижные точки были доступны. Примеры размещения видны на фото.

Хотя это современный и удобный вид электророзетки, но до начала использования надо знать возможные минусы:

• заранее продумать схему расположения, поскольку сам тубус занимает много места внутри шкафа, которое в процессе эксплуатации может понадобиться;
• проводку надо заводить внутрь мебель, что усложняет процесс установки и перемещения мебели при необходимости;
• из-за сложной конструкции появляется больше рисков поломок, поэтому подбирать следует качественный товар, который в разы дороже стандартных видов;
• всплывающие над столешницей модели будут менее устойчивые в развернутом состоянии, сам тубус шатается, а неловкое выдергивание шнура может повредить блок;
• в случае поломки найти и заменить устройство проблематично.

Каждый владелец сам определяет, какие лучше ставить розетки на своей кухне. Работу можно выполнять самостоятельно, если есть опыт в этой сфере, или поручить дело мастерам. В любом случае, надо учитывать варианты расположения.

Замена электропроводки

Проводником бегущих электронов является проводка, расположенная в стенах и соединяющая базовые единицы сети. Часто именно с утратой свойств проводника или его изоляции в домашней сети возникают перебои с подачей электричества. Такие неполадки могут быть безопасны, но способны и вызвать серьёзные последствия, например, короткое замыкание или возгорание вследствие пересыхания и повреждения изоляции, которая находилась в стенах не один десяток лет. При осуществлении ремонта в старом доме не лишним будет проверка проводки и её замена в случае плохих показателей

Вот косвенные признаки, на которые стоит обратить внимание:

• Наличие самодельных врезок в сеть.
• Нагрев отдельных участков, видимый на тепловизоре.
• Почернение или потрескивание изоляции.
• Выбиваются электрощитовые пробки после подключения нескольких приборов (холодильник и микроволновая печь).

Процесс замены состоит из следующих операций:

1. Замена и установка нового щитового оборудования и автомата.
2. Монтаж распределительной коробки.
3. Замена всех розеток и выключателей вместе с фурнитурой на современные, укрепление новых стаканов.
4. Штробление или укрепление каналов для последующей прокладки проводов в стенах.

Постоянный ток

Сначала напомним, что ток – это движение заряженных частиц.

Типичный источник постоянного тока – гальванический элемент. Проще говоря, батарейка или аккумулятор. Один из древнейших артефактов, связанных с электричеством – багдадская батарейка, которой 2000 лет. Предполагают, что она давала ток напряжением 2-4 Вольта.

Где используется постоянный ток:

• в питании большинства бытовых приборов;
• в батарейках и аккумуляторах для автономного питания приборов;
• для питания электроники автомобилей;
• на кораблях и подводных лодках;
• в общественном транспорте (троллейбусах, трамваях).

Проще всего представить постоянный ток наглядно, на графике. Вот как он выглядит:

Постоянный ток

Бытовые приборы работают на постоянном токе, но в розетки сети в квартире приходит переменный ток. Практически везде постоянный ток получается путем выпрямления переменного.

Методы измерения напряжения и тока

Чтобы измерить показатели напряжения и тока применяются следующие способы:

1. Наиболее простой метод — подключение к розетке электрического прибора соответствующего напряжения. Если в розетке есть ток, электроприбор будет функционировать.
2. Индикатор напряжения. Это приспособление может быть однополюсным и представлять собой специальную отвертку. Также выпускаются двухполюсные индикаторы с парой контакторов. Однополюсное устройство определяет фазу в розеточном контакте, но не обнаруживает наличие или отсутствие нуля. Двухполюсный же индикатор показывает ток между фазами, а также между нулем и фазой.
3. Мультиметр (мультитестер). С помощью специального тестера проводятся измерения любого типа тока, присутствующего в розетке — как переменного, так и постоянного. Также мультиметром проверяют уровень напряжения.
4. Контрольная лампа. С помощью лампы определяют наличие электричества в розетке при условии, что лампочка в контрольном приборе соответствует напряжению в тестируемой розетке.

Перечисленной выше информации вполне достаточно для общего понимания принципов организации электрической сети в доме. Приступать к проведению любых электротехнических работ следует только с соблюдением всех мер безопасности и при наличии соответствующей квалификации.

Сетевое напряжение — среднеквадратичное (действующее) значение напряжения в электрической сети переменного тока, доступной конечным потребителям.

Общие сведения о кабеле

Внимательный читатель наверняка замечал, что все кабели разные. Самое главное различие — металл, из которого состоит жила. Давным-давно на заре электрификации применялась сталь. Но от хрупкого, ненадежного металла с большими потерями со временем отказались.

В советском строительстве использовался алюминий. Не самый который может еще и сломаться при ремонте, но, тем не менее, он достаточно сносно выполнял свою функцию и радовал низкой ценой. Однако его время прошло.

Внутри современного жилого дома по стандарту может быть исключительно медная проводка. И дело далеко не в предрассудках строителей и проверяющих. При коротком замыкании желтый металл плавится при температуре свыше тысячи градусов, а алюминий — чуть более 600. В каком случае более вероятен пожар?

Стоит обратить внимание, что такие строгие требования только к гражданскому строительству. Во всех иных случаях алюминий используется довольно таки часто

Виды электророзеток

Техника, используемая в быту, имеет различные характеристики по своей мощности, следовательно, и электрофурнитура в помещениях должна быть соответствующая. Сегодняшние бытовые устройства более мощные, чем старые образцы техники. Ещё 20 лет назад для всех устройств могла подойти розетка с ограничением в 6 ампер. Такой разъём был предназначен для техники, имеющей мощность до 1,5 киловатт или 1500 ватт. Для современного быта это недостаточно. Сейчас ограничение нагрузки составляет:

• 16 ампер для обычных помещений, что гарантирует безопасное функционирование потребителей мощностью до 3,5 киловатт;
• 25 ампер для квартир или домов, где устанавливаются электрические плиты мощностью до 6 киловатт. Такие розетки называются силовыми;
• 32 ампера при повышенных нагрузках на сеть, например, при подключении в производстве несколько мощных духовых шкафов или плит. В этом случае применяется трёхфазный кабель, который рассчитан на 380 вольт. Соответственно розетки также должны быть трёхфазными. Такое оснащение отличается по своей конструкции. При наличии повышенной нагрузки на сеть в частном доме, кроме установки специального оснащения, требуется ещё и усиленная электрическая проводка.

Напряжение переменного тока

Как известно еще с уроков физики, ток – это движение заряженных частиц, которое возникает под воздействием на них электромагнитного поля, разности потенциалов и напряженности. Основная характеристика любого напряжения – это зависимость от времени. Исходя из этого, различают постоянную и переменную величины. Значение постоянного с течением времени практически не изменяется, а переменного – изменяется.

Закон Ома

В свою очередь переменная характеристика бывает периодической и непериодической. Периодическое – это напряжение, значения которого повторяются через одинаковые интервалы времени. Непериодическое же способно изменяться в любой отрезок времени.

Схема описания физического смысла

Напряженность в переменной цепи – это такой параметр, который изменяет свою величину с течением времени. Для упрощения разъяснений в дальнейшем будет рассматриваться синусоидальное гармоническое переменное напряжение.

Минимальное время, в течение которого переменная величина повторяется, называется периодом. Абсолютно любую периодическую величину можно записать зависимостью от какой-либо функции. Если время – это t, то зависимость будет обозначаться F(t). Таким образом, любой период во времени имеет вид: F(t+-T) = F(t), где T – период.

Физическая величина, которая является обратной периоду, называется частотой. Она равна 1/T. Единицей ее измерения является герц, в то время как единицей измерения периода стала секунда.

f = 1/T, 1 Гц = 1/с = с в минус первой степени.

Формулы колебаний

Важно! Чаще всего встречается функциональная зависимость переменной сети в виде синусоиды. Именно поэтому она была взята за основу этого материала

Из математики известно, что синусоида – это простейшая периодическая функция, и с ее помощью из нескольких синусоид с кратными частотами можно представить любые другие периодические функции.

Синусоидальная напряженность в абсолютно любой промежуток времени может описать моментальная характеристика: u = U * sin(ωt + φ), где ω = 2πf = 2π/T, где U – максимальное напряжение (амплитуда), ω – угловая скорость изменения, φ – начальная фаза, которая определяется смещением функции относительно нулевой точки координат.

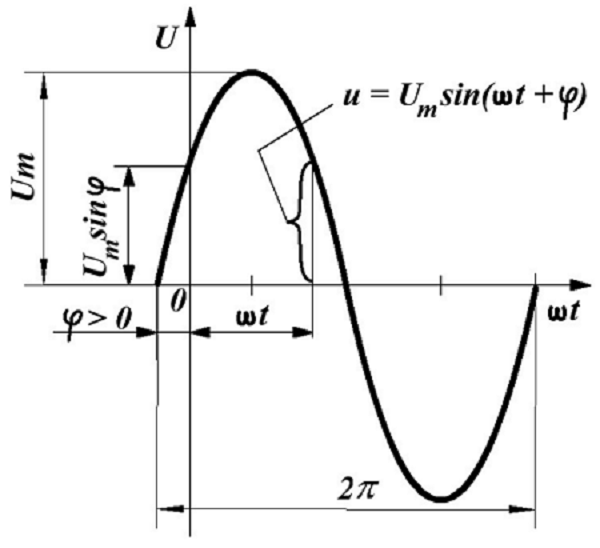

Синусоидальная функция

Часть (ωt + φ) – это фаза, которая характеризует значение напряжения в конкретный промежуток времени. Из этого выходит, что амплитуда, угловая скорость и фаза – это основные характеристики переменных сетей, определяющие их значения в любой интервал времени.

Важно! При рассмотрении синусоидальной функции фазу часто принимают за ноль. На практике также часто прибегают к еще некоторым параметрам, включающим действующее и среднее напряжение, коэффициент формы

Регулятор переменного напряжения

Как проверить напряжение в розетке мультиметром — видео и фото

Электрическая сеть сегодня является неотъемлемым атрибутом практически любого сооружения и от того, насколько правильна будет реализована ее инсталляция, во многом зависит работоспособность применяемого электрооборудования и всех электрокоммуникаций

Ввиду чего очень важно понимать, каким образом устроена домовая электросистема, и на какие аспекты следует обратить внимание при проверке ее работоспособности. Так, к примеру, многих домашних мастеров довольно часто интересует вопрос, как проверить розетку мультиметром, дабы удостовериться в ее работоспособности. Давайте обсудим это вместе

Давайте обсудим это вместе

Давайте обсудим это вместе

Давайте обсудим это вместе

Давайте обсудим это вместе.

В качестве примера, для чего это нужно знать каждому, можно привести несколько бытовых ситуаций: замерив напряжение на батарейке можно понять, насколько она «здорова», или может быть её уже можно выбрасывать; лампа в люстре не горит, хотя лампочка новая — стоит проверить, возможно проблема в проводке; при отключении электричества на щитке в подъезде не лишним будет убедиться, действительно ли вы обесточили всю квартиру. В общем, применений масса.

И совсем немного о токе. Напряжение электрического тока измеряется в вольтах (V). Сам ток может быть постоянным (DCV) или переменным (ACV). В розетке и домашней проводке ток всегда переменный, а у всего, где есть «+» и «-» (батареек, аккумуляторов и т.д.) постоянный. Первым делом определите, какой ток вы собрались измерять и выберите на мультиметре соответствующее положение переключателя: DCV — постоянный ток, ACV — переменный ток.

Цифровые значения на мультиметре — это максимальные измеряемые показатели. Если вы даже приблизительно не знаете какое напряжение вам предстоит измерить, начните с установки на самое высокое значение.

Стоит учесть, что многие современные мультиметры умеют сами определять какой ток на них подается — постоянный или переменный. Если ваш мультиметр из таких, то вместо положений переключателя DCV и ACV у вас будет одно положение — V. В таком случае просто выставьте его. Напомним, что в предыдущей статье мы рассказывали как подключить диммер своими руками.

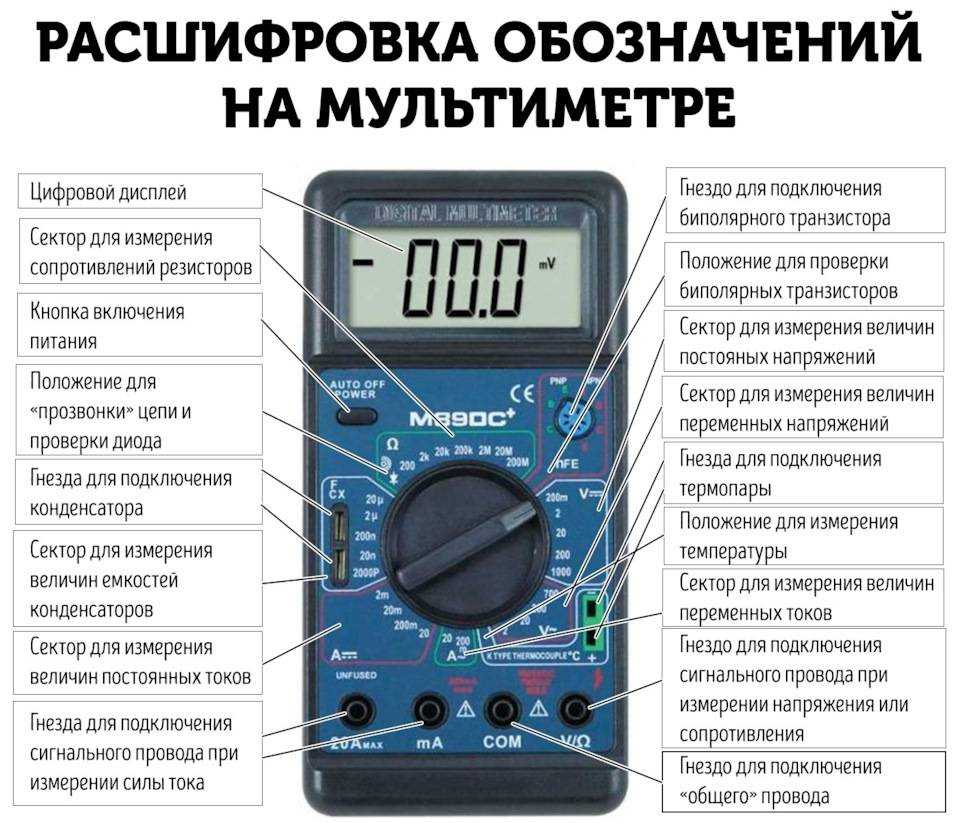

Как подключить провода мультиметра

У многих новичков после покупки часто возникает вопрос — куда вставлять провода (а если быть точным, то они называются щупы) мультиметра и как это правильно сделать.

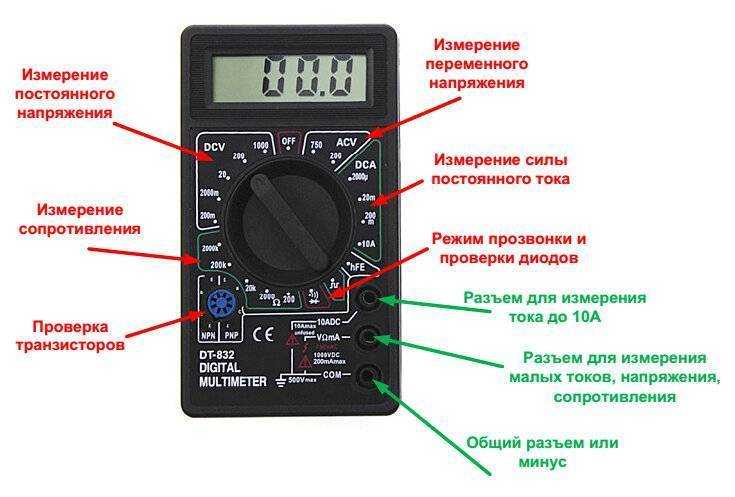

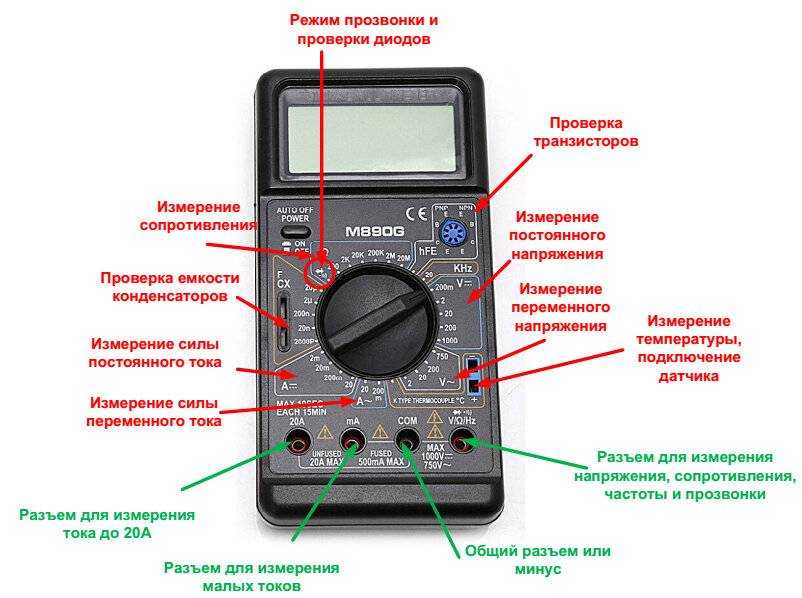

Большинство мультиметров имеют три разъема для подключения проводов и два провода — черный и красный. Черный провод вставляется в гнездо с надписью COM, красный же в гнездо, где в числе символов есть обозначение V.

Третье гнездо служит для замера высоких токов и для измерения напряжения оно нам не понадобится, а вообще в него при необходимости перетыкается красный провод, а черный всегда остается в одном гнезде.

Как измерить напряжение в розетке

Одной из самых частых задач является измерение напряжение в розетке либо в квартирной проводке. При помощи мультиметра это сделать очень просто. Как мы уже писали выше, в розетках течет переменный ток, поэтому для его измерения нужно выставить переключатель на мультиметре в зону ACV.

Мы знаем, что напряжение должно быть примерно 220 вольт, поэтому если у вас мультиметр как на примере с фотографии выше — выставьте переключатель на отметку больше предполагаемого значения, в данном случае на 750 в диапазоне ACV.

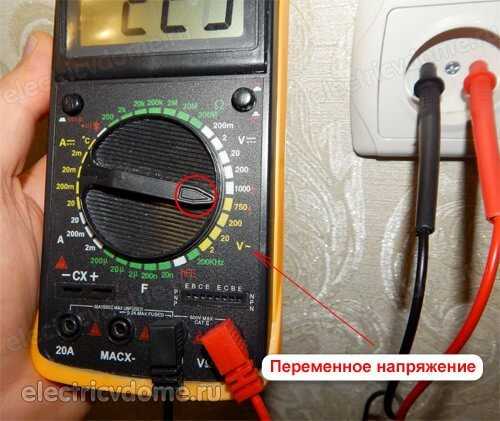

Настроив прибор самое время засунуть пальцы щупы в розетку. Не имеет разницы какой провод в какое отверстие розетки вставлять. В целом здесь бояться нечего, главное держаться за изолированную часть щупов и не касаться металлической их части (хотя сделать это довольно сложно даже при большом желании), а также не допускать их касания друг друга, пока они вставлены в розетку, иначе можно устроить короткое замыкание.

Если вы все сделали правильно на экране вашего мультиметра будет показано текущее напряжение в розетке и вашей внутриквартирной проводке.

В нашем случае это 235.8 вольт — в пределах нормы. Ровно 220V на экране вы никогда не увидите, так что погрешность в +-20 — это нормально. Для того, чтобы процесс диагностики электрооборудования не вызывал существенных трудностей в процессе выполнения работ желательно придерживаться следующих рекомендаций: производить работы только при наличии соответствующего опыта, использовать проверенные электроприборы и применять индивидуальные средства защиты.

Виды электрического тока в быту

Для того, чтобы определить какой ток в розетке, нет необходимости изучать этот вопрос на уровне ВУЗа. Есть всего две разновидности напряжения — постоянное и переменное.

Советуем изучить Как подобрать конденсатор

Ответ на вопрос какой ток в розетке переменный или постоянный является однозначным сейчас, но в начале ХХ века на эту тему спорили два великих изобретателя — Никола Тесла, поддерживавший идею переменного тока, и Томас Эдисон, выступавший за постоянный ток. В этот период мог быть в розетке постоянный или переменный ток, в зависимости от страны и схемы электроснабжения здания.

В конце концов победила точка зрения Теслы, а постоянный ток сейчас используется в основном в электроприводах, которые питаются от сети переменного тока через диодные или тиристорные выпрямители.

Интересно! В некоторых зданиях в Сан-Франциско в 2012 году сохранялись лифты, запитанные от сети постоянного тока. Это оборудование и подвод такого напряжения к зданиям сохранялись как раритет. В Нью-Йорке такие установки работали до 2007 года.

Постоянный ток

Международный символ этого напряжения DC — Direct Current (постоянный ток), а условное обозначение на электросхемах «—» или «=». Величина и полярность этого вида напряжения являются неизменными, а сила тока изменяется только при изменениях нагрузки. Этот вид электрического тока производится аккумуляторами, батарейками и элементами солнечных электростанций.

От сети постоянного тока работают двигатели трамваев, троллейбусов и другого электротранспорта. Эти электродвигатели имеют лучшие тяговые характеристики, чем двигатели переменного тока.

Информация! От постоянного напряжения работает бОльшая часть электронных схем, но они получают питание от сети переменного тока через встроенный или внешний блок питания с выпрямителем.

Переменный ток

Международное обозначение этого напряжения AC — Alternating Current (переменный ток), а условное обозначение на электросхемах «~» или «≈».

Величина и полярность переменного тока в сети всё время меняется. Частота этих изменений составляет 50Гц в Европе и некоторых других странах и 60Гц в США. Большинство бытовых и промышленных электроприборов изготавливаются для питания переменным напряжением.

Практически вся электроэнергия, используемая в быту и промышленности, является переменной. Для передачи на большие расстояния его повышают при помощи трансформаторов, а в конечной точке линии понижают до необходимой величины. Это позволяет уменьшить стоимость ЛЭП и потери. Для того, чтобы исключить колебания напряжения, для особоважных приборов устанавливаются стабилизаторы.

При увеличении напряжения и неизменной передаваемой мощности сила тока и сечение проводов пропорционально уменьшается. Если напряжение не повышать, то для подачи электроэнергии к потребителю необходимо использовать кабеля большого сечения, а передача на большие расстояния окажется невозможной. Вот почему в розетке переменный ток.

В домашней розетке два контакта — фазный и нулевой. В некоторых случаях к ним добавляется заземляющий. Это однофазное напряжение является частью трёхфазной системы. Она включает в себя три одинаковых сети. Напряжение в этих сетях сдвинуто по фазе на 120° друг относительно друга.

Вначале эта система была шестипроводной. В таком виде её изобрёл Никола Тесла. Позже М. О. Доливо-Добровольский усовершенствовал эту схему и предложил передавать трёхфазное напряжение по трём или чётырём проводам (L1, L2, L3, N). Он также показал преимущества трёхфазной системы электроснабжения перед схемами с другим числом фаз.

Краткая история электричества

Кто изобрел электричество? А никто! Люди постепенно понимали, что это такое и как им пользоваться.

Все началось в 7 веке до нашей эры, в один солнечный (а может и дождливый, кто знает) день. Тогда греческий философ Фалес заметил, что, если потереть янтарь о шерсть, он будет притягивать легкие предметы.

Потом были Александр Македонский, войны, христианство, падение Римской империи, войны, падение Византии, войны, средневековье, крестовые походы, эпидемии, инквизиция и снова войны. Как вы поняли, людям было не до какого-то там электричества и натертых шерстью эбонитовых палочек.

В каком году изобрели слово «электричество»? 1600 году английский естествоиспытатель Уильям Гилберт решил написать труд «О магните, магнитных телах и о большом магните — Земле». Именно тогда и появился термин «электричество».

Через сто пятьдесят лет, в 1747 году Бенджамин Франклин, которого мы все очень любим, создал первую теорию электричества. Он рассматривал это явление как флюид или нематериальную жидкость.

Именно Франклин ввел понятие положительного и отрицательного зарядов (до этого разделяли стеклянное и смоляное электричество), изобрел молниеотвод и доказал, что молния имеет электрическую природу.

Бенджамина любят все, ведь его портрет есть на каждой стодолларовой купюре. Помимо работы в точных науках, он был видным политическим деятелем. Но вопреки распространенному заблуждению, Франклин не был президентом США.

Дальше пойдет перечисление важных для истории электричества открытий.

1785 год – Кулон выясняет, с какой силой противоположные заряды притягиваются, а одноименные отталкиваются.

1791 год – Луиджи Гальвани случайно заметил, что лапки мертвой лягушки сокращаются под действием электричества.

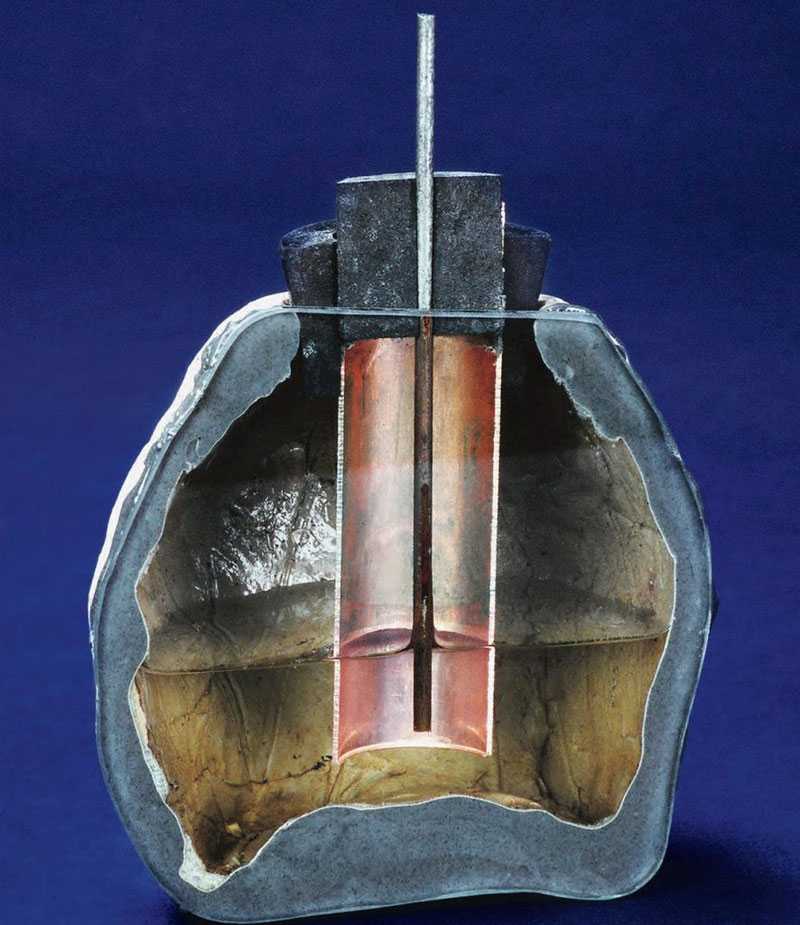

Принцип работы батарейки основан на гальванических элементах. Но кто создал первый гальванический элемент? Основываясь на открытии Гальвани, другой итальянский физик Алессандро Вольта в 1800 году создает столб Вольта – прототип современной батарейки.

На раскопках рядом с Багдадом нашли батарейку возрастом больше двух тысяч лет. Какой древний айфон с ее помощью подзаряжали — остается загадкой. Зато известно точно, что батарейка уже «села». Этот случай как бы говорит: может быть, люди знали об электричестве намного раньше, но потом что-то пошло не так.

Уже в 19 веке Эрстед, Ампер, Ом, Томсон и Максвелл совершили настоящую революцию. Был открыт электромагнетизм, ЭДС индукции, электрические и магнитные явления связали в единую систему и описали фундаментальными уравнениями.

Кстати! Если у вас нет времени, чтобы самостоятельно разбираться со всем этим, для наших читателей сейчас действует скидка 10% на любой вид работы

20 век принес квантовую электродинамику и теорию слабых взаимодействий, а также электромобили и повсеместные линии электропередач. Кстати, знаменитый электромобиль Тесла работает на постоянном токе.



Конечно, это очень краткая история электричества, и мы не упомянули очень много имен, которые повлияли на прогресс в этой области. Иначе пришлось бы написать целый многотомный справочник.
