Мифы о заземлении и ups

На что обратить внимание при выборе

Сетевой фильтр или удлинитель должен быть оборудован выключателем — в этом случае пользователю не придется постоянно выдергивать вилку из розетки. Сами выключатели бывают разные — например, индивидуальные для каждого прибора. Это удобно, когда в квартире много бытовых устройств, каждое можно отключать нажатием своей кнопки.

Более стандартный вариант — общая кнопка, которая обесточивает все приборы, подключенные к сетевому фильтру или удлинителю. Предпочтительнее выбирать устройства, в которых общая кнопка широкая. Маленькие кнопки могут прерывать только один провод от розетки, если это будет «ноль», то устройства останутся под напряжением даже с выключенной клавишей.

Что касается длины кабеля, то стандартные варианты удлинителей или сетевых фильтров позволяют подключать приборы на расстоянии от 1 до 10 метров от настенной розетки. Однако есть специальные удлинители для уличных работ с длиной кабеля до 100 метров. Они имеют герметичный корпус с маркировкой IP65, а также провод с улучшенной изоляцией.

Удлинитель эффективно выдерживает номинальную нагрузку при полностью размотанном кабеле. Поэтому покупать сетевой фильтр с длинным кабелем «про запас» нежелательно, возможен перегрев провода. К тому же длинный провод банально увеличивает потери тока, часть которого тратится впустую.

Если в доме много смартфонов и небольших гаджетов, то стоит обратить внимание на сетевой фильтр, в который встроены порты USB. Они допускают прямое подключение устройства к электросети без использования индивидуального зарядного устройства, что экономит время и позволяет не занимать обычную розетку

Некоторые сетевые фильтры оснащены петлями с обратной стороны, с помощью которых прибор легко крепится на вертикальную поверхность

Если специального крепления нет, то при монтаже пользователь гарантировано столкнется с трудностями, поэтому на их наличие также стоит обратить внимание

Также важно расположение контактов розеток на сетевом фильтре. В идеале они должны быть выполнены наискосок — в этом случае всегда можно воткнуть две полногабаритные вилки в соседние гнезда

Горизонтальное расположение контактов на приборе создаст пользователю дополнительные трудности.

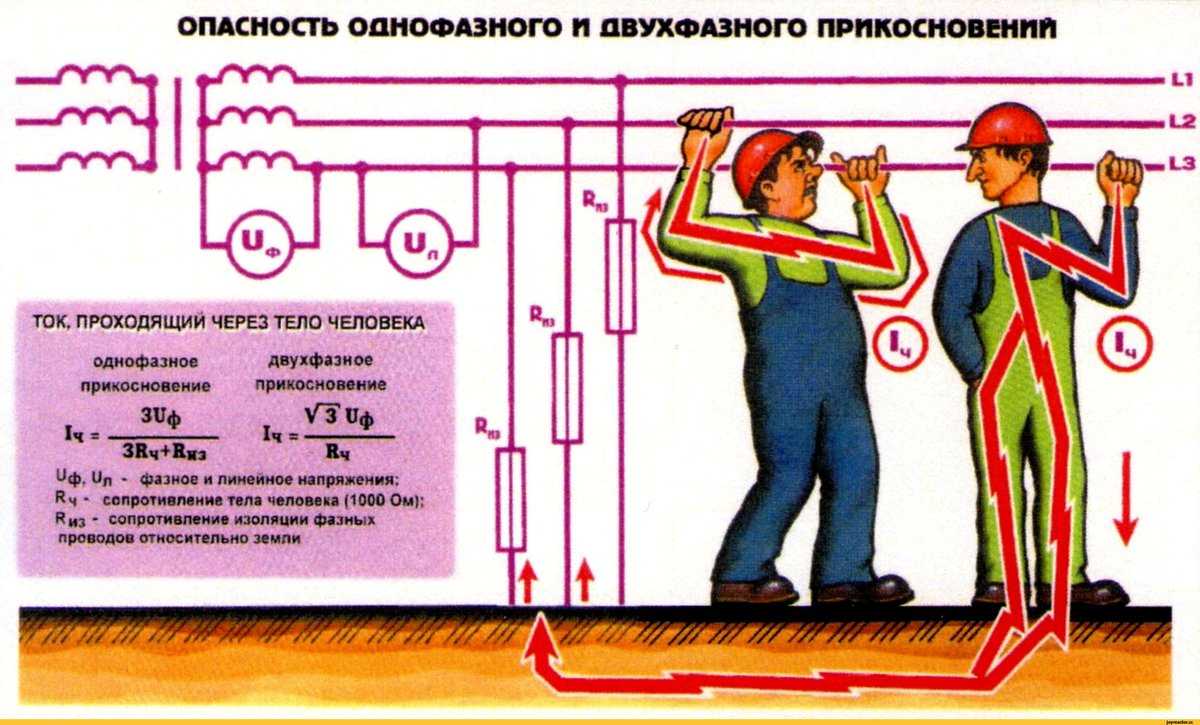

Для чего необходимо заземление

Если энергоснабжение в помещении организовано в соответствии с ПУЭ, на входе, в распределительном щитке установлены защитные автоматы.

Эти выключатели срабатывают при превышении установленной силы тока: нагревается биметаллическая пластина, происходит ее деформация, и контакты автомата механически размыкаются.

Происходит разрыв цепи, находящейся под напряжением, электроустановка (или вся цепь) обесточивается, обеспечивая безопасность. Как это работает на практике, и что такое заземление в данной цепочке?

Заземление, это электрический контакт между линией, специально выделенной в электросети, и реальной (физической) землей. То есть шина заземления имеет электрический контакт с грунтом. Одновременно, любая установка, вырабатывающая или распределяющая электрический ток, соединена нулевым проводом с той же землей.

Даже если к вам в дом заведено три фазы (такое встречается в частном секторе), для конечного потребления все равно используется два провода: ноль и фаза.

Допустим, у вашей электроустановки (холодильник, бойлер, стиральная машина), особенно с металлическим корпусом, произошла утечка фазы. То есть, провод под напряжением касается корпуса (отсоединился контакт, нарушена изоляция, протекла вода). Прикоснувшись к электроприбору, вы будете поражены электрическим током. Кроме того, сопротивление в точке касания мизерное, вследствие чего произойдет мгновенный нагрев провода, и возгорание электроприбора.

Если ваш бойлер заземлен, электрический ток потечет по пути наименьшего сопротивления, то есть по контуру: фаза — «земля» — нулевая шина. Сила тока спонтанно возрастет, и сработает аварийное отключение в автомате защиты. Никто не пострадает, материальный ущерб не будет нанесен.

Если вы имеете поверхностные знания устройства электроустановок, возникает вопрос: а зачем нужно заземление, если то же самое произойдет между фазным и нулевым проводом? И собственно, чем отличается заземление от зануления?

6. Недостаточное сечение нейтрального проводника

С
ростом
количества
электронного
оборудования
в
коммерческих
зданиях
возникает
беспокойство
по
поводу
увеличения
тока,
проходящего
через
нейтральный
проводник.
При
сбалансированной
трехфазной
нагрузке
ток,
протекающий
в
нейтрали,
в
теории
равен
нулю.

Нейтральный
проводник
–
ток
равен
нулю
при
симметричной
нагрузке

Однако
компьютеры,
лазерные
принтеры
и
другие
электронные
офисные
устройства
используют
один
и
тот
же
тип
блоков
питания
(БП),
которые
как
правило
являются
однофазными.
Для
питания
требуется
постоянное
напряжение
нескольких
значений,
например,
+3
В,
±
5
В,
+12
В.

Блок
питания
–
функциональная
электрическая
схема

Это
постоянное
напряжение
получается
сначала
путём
выпрямления
переменного
напряжения
через
диодный
мост.
Затем
для
фильтрации
и
сглаживания
полученного
выпрямленного
напряжения
используется
конденсатор.
Далее
следует
преобразователь
постоянного
напряжения,
который
и
формирует
напряжение
для
низковольтной
нагрузки. Этот
тип
БП
называют
импульсным.

Проблема
с
устройствами,
которые
используют
такие
БП,
заключается
в
том,
что
они
генерируют
гармонические
колебания
третьего
порядка,
которые
возвращаются
обратно
в
энергетическую
систему.

Ток
в
нейтрали
когда
есть
гармоники
высоких
частот

Гармоники
третьего
порядка
–
это
гармонические
колебания
напряжения,
частота
которых
кратна
3*n
(где
n
–
натуральные
нечётные
числа
для
импульсных
БП)
по
отношению
к
основной
частоте,
то
есть
множитель
равен
3,
9,
15,
21
и
т.д.
Поэтому
для
трёхфазной
системы,
имеющей
сбалансированные
однофазные
нагрузки,
присутствуют
фундаментальная
и
третья
гармонические
составляющие.

Применение
закона
Кирхгофа
для
узла
N
показывает,
что
сумма
токов
базовой
частоты
в
нейтрали
должна
быть
равна
нулю.
Но
наличие
совпадающих
по
частоте
и
фазе
гармоник
третьего
порядка
в
каждой
фазе
питания
даёт
в
сумме
величину
тока
в
три
раза
больше
каждого
тока
третьей
гармоники.

Это
становится
проблемой
в
офисных
зданиях,
когда
несколько
однофазных
нагрузок
питаются
от
трёхфазной
системы.
Отдельные
провода
нейтрали
проходят
с
каждой
линией,
поэтому
ток
нейтрали
будет
эквивалентен
току
линии.
Однако,
когда
все
нейтрали
возвращаются
в
распределительный
щит
или
трансформаторную
подстанцию,
суммарные
токи
всех
трёх
фаз
могут
вызвать
перегрев
и
даже
привести
к
выходу
из
строя
нейтрального
проводника.

В
офисных
зданиях
разные
помещения
как
правило
питаются
от
разных
фаз,
чтобы
сбалансировать
нагрузку.
Однако,
нейтральный
проводник
обычно
один
для
всех
трёх
фаз,
и
его
сечения
может
быть
недостаточно
для
протекающих
токов.
Это
может
привести
к
катастрофическим
результатам,
если
доля
нелинейных
нагрузок,
богатых
гармониками
третьего
порядка,
достаточно
велика.
В
этом
случае
ток
нейтрали
может
достигать
173%
от
фазных
токов.

ТЕРМИНОЛОГИЯ И СТАНДАРТЫ

Для начала приведем несколько терминов и определений. Занулением в электроустановках напряжением до 1 кВ называется преднамеренное соединение обычно не находящихся под напряжением частей электроустановки с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока или с глухозаземленным выводом источника однофазного тока.

Глухозаземленной нейтралью называется нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление (например, через трансформаторы тока).

Заземлителем называется проводник (электрод) или совокупность металлически соединенных между собой проводников (электродов), соприкасающихся с землей.

ГОСТ Р 50571.2-94 предусматривает в числе прочих следующие типы систем заземления электрических сетей зданий: TN-S, TN-C, TN-C-S. Именно эти системы применяются в рассматриваемом случае. Первая буква Т обозначает непосредственное присоединение одной точки токоведущих частей источника питания к земле, вторая буква означает характер заземления открытых проводящих частей электроустановки (Т — непосредственная связь открытых проводящих частей с землей, независимо от характера связи источника питания с землей; N — непосредственная связь открытых проводящих частей с точкой заземления источника питания, в системах переменного тока обычно заземляется нейтраль). Последующие буквы — устройство нулевого рабочего и нулевого защитного проводников: S — функции нулевого защитного и нулевого рабочего проводников обеспечиваются раздельными проводниками; С — функции нулевого защитного и нулевого рабочего проводников объединены в одном проводнике. Графические символы, используемые в приведенных обозначениях типов систем заземления и на рисунках приведены в Таблице 1.

Таблица 1. Условные графические обозначения проводников.

Требования к системам заземления изложены в следующих стандартах и нормативных документах:

Подробнее о причинах низкого напряжения и методах решения данной проблемы

Падение напряжения в линии ЛЭП

Одной из глобальных причин понижения напряжения является недостаточная мощность электрогенерации и электротрансформации в регионе. Недостаточное финансирование электрической отрасли с одной стороны и бурный рост потребления электроэнергии в последние годы с другой стороны приводит к проблемам с качеством электроснабжения.

Повлиять на решение данной проблемы мы практически не можем, единственное решение в этой ситуации — покупка и установка повышающего стабилизатора напряжения.

Низкая мощность распределительного трансформатора или неправильная его настройка

Часто бывает так. К одному трансформатору было подключено определенное количество потребителей и проблем с качеством электроэнергии не было. Потом к этому же трансформатору или подстанции подключаются еще новые дома, и мощность его оказывается недостаточной, это приводит к понижению напряжения во всей подключенной сети. Такое явление часто наблюдается в дачных поселках, и напряжение в 180, 170, 160 и даже 150 Вольт там не редкость.

Какие есть методы решения?. Наиболее правильный — замена трансформатора на более мощный. Но для этого нужно иметь общее решение всех потребителей и финансовые возможности. Индивидуально решить проблему в этом случае можно путем установки повышающих стабилизаторов напряжения на весь дом или нужную группу приборов.

Перекос фаз в распределительной сети, вызывающий снижение напряжения, и методы решения

Причиной снижения напряжения на входе в дом может быть неравномерное распределение потребителей в распределительной сети или «перекос фаз». Как правило, такое явление наблюдается в сельской местности, в дачных поселках и частном секторе. Дома в таких сетях подключаются к электросети по мере строительства новых объектов индивидуально. Часто при этом подключение идет по принципу «так удобно монтеру» или «этот провод ближе». В результате на одной «фазе» или одном «плече» сети потребителей оказывается больше, чем на других. Напряжение в этой части электросети будет ниже.

Исправить ситуацию путем повышения значения напряжения на питающем трансформаторе не получится, так как этот приведет к повышенному (или опасно высокому) значению напряжения на других участках этой электросети. Правильное решение — устранить неравномерность распределения потребителей, переключится на питание от другой фазы сети. Но часто это бывает не возможно физически. Второй вариант решения проблемы — установка стабилизатора напряжения на входе в дом.

Проблемы в домашней сети, приводящие к понижению напряжения и методы их устранения

Первое, что нужно сделать, если у Вас низкое напряжение в розетке, — это выяснить является ли проблема внутренней или внешней.

Первое. Самое простое — узнать, есть ли проблемы с электропитанием у соседей. Второе. Отключить автоматы в распределительном щите и измерить напряжение на входе в доме. Если напряжение низкое — то проблема во внешней сети. Если напряжение на входе в дом нормальное, то проблема в доме.

Приводим список частых проблем в электросети дома или квартиры:

• снижение напряжения может быть вызвано плохими контактами на входе в распределительный щит или плохими контактами в самом распределительном щите;
• снижение напряжения может быть вызвано плохими контактами в комнатных распределительных коробах и на самих розетках;
• снижение напряжения может быть вызвано неправильным выбором сечения провода в разводке.

Если выявить точную причину самостоятельно не получилось, следует обратиться за помощью к профессиональному электрику.

Как поднять напряжение с помощью стабилизаторов

Существует два основных способа решить проблему низкого напряжения.

Первый способ — установка большого мощного стабилизатора на входе в дом. Такой стабилизатор должен иметь большую мощность, большой диапазон входного напряжения и высокую надежность. Мы рекомендуем стабилизаторы напряжения SKAT ST мощность от 3,5 кВт до 12 кВт.

На следующем видео представлены возможности стабилизатора SKAT ST-12345.

Второй способ — установка локальных стабилизаторов для питания отдельных электроприборов. Такие стабилизаторы должны иметь достаточную мощность, большой диапазон входного напряжения, компактный размер и высокую надежность. Мы рекомендуем стабилизаторы напряжения SKAT ST мощность от 1,5 кВт до 3 кВт.

На следующем видео представлены возможности стабилизатора SKAT ST-2525.

Зачем заземлять компьютерную технику

Такие защитные мероприятия носят рекомендательный характер. Конкретного документа, регламентирующего необходимость технологического заземления вычислительной техники, не существует.

Нормативным документом с наиболее актуальными материалами, обосновывающими значимость проведения таких работ, выступает ГОСТ Р 50571.22 (Заземление оборудования обработки информации).

Правильное производство заземляющих работ компьютерной техники позволит:

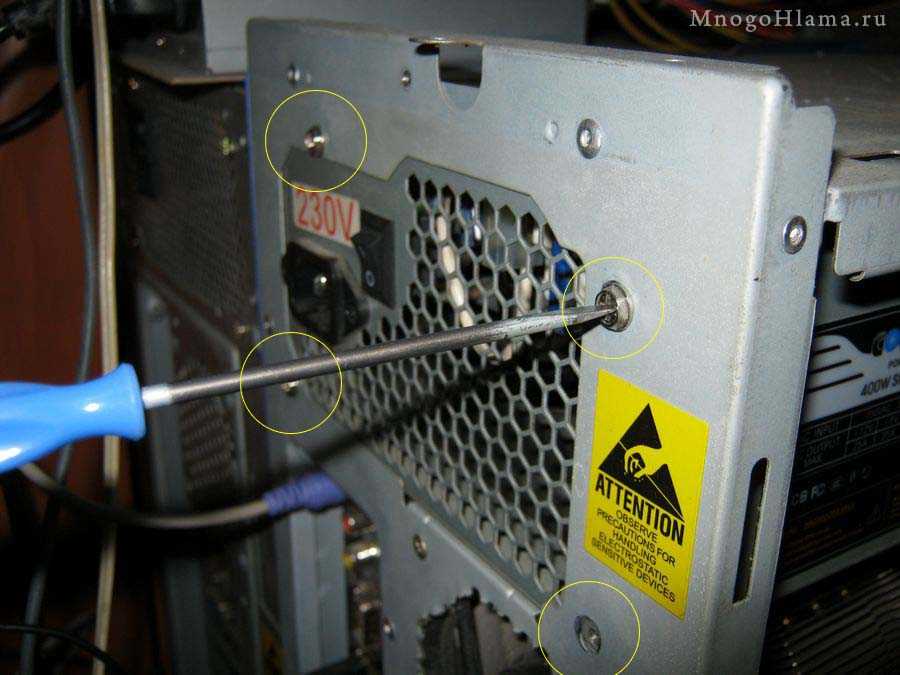

1. Исключить пагубное воздействие статического электричества на устройство. Для этого пользователь должен защитить системный блок от статики. Потенциал статического электричества может достигать нескольких кВт. Такой разряд способен нанести существенный вред электронным компонентам ПК. Устройство системного блока, в частности внутреннее обустройство блока питания, схематически обустроено под отвод импульсных скачков в сети и напряжений статики. Реализуется отвод посредством специальных элементов (диоды, супрессоры, конденсаторы и т. п.), которые находятся на платах системного блока. Электрическое соединение всех заземляющих точек в одну позволяет реализовать заземление устройства двумя способами: заземлить корпус или подключить блок питания к заземленной розетке при помощи провода с заземлением.
2. Предотвратить поражение током пользователя ПК. К примеру, на корпусе создается потенциал и происходит следующее: человек одновременно прикасается к отопительному прибору и к металлическим компонентам корпуса ПК (неокрашенным). Показатель в 110 вольт переменки напряжения на корпусе устройства не представляет смертельной опасности, но все же пользователь ощутит дискомфорт от удара. При наличии заземления такой разряд уйдет в землю через проводник с незначительным сопротивлением.
3. Уменьшить воздействие электромагнитных излучений. Современные технологии производства различной вычислительной техники реализуются в соответствии с правилами норм безопасности. Одним из основных требований такой документации выступает уменьшение уровня электромагнитных излучений устройств. Добиться качественного результата, уменьшив уровень такого воздействия, невозможно, если устройство не заземлено. У пользователей при частой и продолжительной работе с ПК могут наблюдаться головные боли и переутомление.
4. Снизить воздействие внешних наводок. Наводка — дополнительное напряжение в проводнике, возникающее вследствие паразитных сигналов от разных электромагнитных полей. На практике особенно четко отображается такое воздействие, когда построена домашняя сеть. Наводки выступают одной из основных причин возникновения помех в локальной сети дома (фон и шум аудиосистемы ПК). Особенно актуально исключить такие помехи, когда устройства предназначаются для эксплуатации в офисе. Если заземлены все ПК сети (домашней или офисной), их производительность будет намного эффективнее.

Съемная боковая стенка системного блока должна быть всегда закрыта. Заземленный, полностью закрытый металлический корпус будет служить защитным экраном, уменьшая потенциал негативного воздействия на пользователя.

Все существующие требования о том, как заземлить компьютер, основаны исключительно на рекомендациях о правильной реализации работы с вычислительной техникой.

Заземление ПК на даче и в частном доме

Большинство дач и частных домов не имеют качественно выполненного заземления электропроводки, соответственно такую работу потребуется провести самому домовладельцу. Выполнить эту работу под силу каждому из нас, даже имея минимальные навыки работы с электропроводкой.

В последующем к такому контуру можно подключить компьютер и другую бытовую технику.

В специализированных магазинах можно найти уже готовые специальные комплекты для самостоятельной установки контура заземления. Если осуществляется монтаж кабеля для набора периферийных устройств или одного системного блока, то использовать сложную электропроводку не требуется. Всё что необходимо будет сделать — это вкопать или вбить в землю острые металлические штыри на глубину в 150 сантиметров. Металлическим хомутом закрепить на конце штыря заземляющий кабель, который соединяется с корпусом компьютера или подключается к соответствующему контакту розетки.

Возможно также подключение заземляющего провода непосредственно к распределительному электрощиту. В таком случае технология работы полностью аналогична заземлению в квартире многоэтажного дома. Нужно лишь помнить о том, что соединять используемые алюминиевые или медные провода не следует, так как такие металлы входят в контакт друг с другом, происходит быстрое разрушение контакта, в результате чего возникает короткое замыкание и возгорание.

Предназначение фильтров ЭМС для частотных преобразователей

Частотный преобразователь создаёт сильные помехи, и их требуется свести к минимуму при комплектации монтаже, установке и эксплуатации электрического привода.

Преобразователи частоты неминуемо создают помехи, они являются основными источниками и виновниками больших скачков напряжения. Для нормальной работы приводной техники это оборачивается такими негативными явлениями, как:

• избыточная энергия, передающаяся по проводу и называемая наведёнными помехами;
• воздействие электромагнитных волн, то есть паразитное электромагнитное излучение.

Для всех этих негативных помех соответствует свой высокочастотный диапазон. Радиочастотные помехи также считаются частью электромагнитных помех, влияющих особенно на средства связи. Защитой от помех является фильтрация. ЭМС-фильтры обеспечивают соблюдение норм по электромагнитной совместимости и защищают от токов утечки, вызванных емкостью проводников. В совокупности с экранированным кабелем двигателя достигается нормальная работа техники.

Выходные ЭМС-фильтры для частотных преобразователей

ЭМС-фильтры делятся на активные и пассивные. И в тех и других присутствуют катушки индуктивности, конденсаторы и резисторы. Отличие заключается в том, что в активных фильтрах применяются:

• нелинейные элементы;
• обратная отрицательная связь, то есть часть выходного сигнала подается на вход усилителя в противофазе.

Помимо этого, разумеется, активным фильтрам требуется питание. А, главное, они намного эффективнее, чем пассивные фильтрующие средства.

Гармоники и трехфазная сеть

Чем плохо наличие гармоник?

Оказывается, что великолепный механизм компенсации дисбаланса токов, на котором построена четырех проводная трехфазная электрическая сеть, очень плохо работает с несинусоидальными токами. На рис. 6 показана осциллограмма для несинусоидальных токов в трехфазной электрической сети.

Действующие значения токов в каждой из фаз одинаковы. Несмотря на это, ток в нейтральном проводе не равен нулю, как можно было бы ожидать. Его амплитуда примерно равна амплитуде токов в линейных проводах, а действующее значение существенно превышает действующее значение токов в линейных проводах.

Вспомним теперь, что нейтральный провод может иметь намного меньшее сечение, чем линейные провода. Если трехфазная сеть нагружена «компьютерными» потребителями хотя бы на 50%, то налицо опасная перегрузка нейтрального провода. Опасно также то, что этой пере грузки никто не заметит. На нее не реагирует ни один прибор защиты. Ведь на нейтральном проводе не устанавливают измерительных приборов. Нейтральный провод по правилам техники безопасности запрещено защищать плавкими или автоматическими предохранителями.

Перечислим наиболее очевидные следствия перегрузки нейтрали.

• Повышенное тепловыделение в нейтральном проводе и его обрыв, возможен даже пожар.
• Искажение формы кривой напряжения. Искажение формы напряжения в силовой сети чаще вызывается не перегрузкой линейного провода, как многие ошибочно думают, а пере грузкой более тонкого нейтрального провода. Характерным признаком искажений является плоская вершина синусоиды напряжения. Характерное следствие – искажение изображения на мониторах.
• Большое падение напряжения на нейтральном проводе. При значительных токах в нейтральном проводе малого сечения падение напряжения на нейтрали может быть довольно велико. Его амплитуда при этом может достигать десятков вольт.

Посмотрим на характерную схему подключения компьютеров в здании (рис. 7). Мало какие предприятия готовы вкладывать большие деньги в организацию хорошего заземления. Заземление в большинстве случаев сводится просто к подключению «земли» (то есть третьего провода «компьютерной» розетки) к нейтрали в силовом щите.

На рисунке показан наиболее часто встречающийся в жизни случай, когда предприятие занимает несколько этажей здания и на каждом этаже есть от дельный щиток со своей «землей». Для простоты ограничимся двумя этажа ми (двумя силовыми щитками), каждый со своей «землей».

Видно, что токи, протекающие по нейтрали, создают разность потенциалов между «землями» этажей (щитков). Если компьютеры соединены в локальную сеть, то эта помеха приложена фактически между сетевыми платами компьютеров, расположенных на разных этажах. В результате происходят не только сбои при передаче ин формации, но и выход из строя компьютеров или их узлов.

Как бороться с этим неприятным явлением? Естественно, вам может прийти в голову «оригинальная» мысль – надо провести «землю» по всему зданию от щитка на первом этаже. Но по правилам электробезопасности в каждом силовом щитке нейтральный провод положено заземлять (соединять с корпусом щитка). Поэтому придется применять общие методы борьбы с перегрузкой нейтрального провода.

Нужен ли сетевой фильтр

Большинство считают, что сетевой фильтр не что иное как просто удлинитель. Не спорю если взять дешевый китайский то возможно оно и так, а вот если брать нормальный то тут дело обстоит иначе.

И так посмотрим нужен он ли на самом деле или нет.

Сетевой фильтр устройство которое предназначено для защиты компьютера от импульсных и высокочастотных помех в электрической сети 220 Вольт. Тут безусловно можно сразу же ответить «да он нужен».

Расскажу более подробно.

В бытовой электрической сети хоть и заявляют, что там 220 Вольт но это далеко не всегда так. Это напряжение может плавно или скачкообразно повышаться или понижаться. Плавные повышения вредны для здоровья компьютера да и не только его, а практически для всех электронно-бытовых приборов. Вредны и понижения в электрической сети. Оборудование начинает работать с нагрузкой.

На языке электротехники, скачкообразные изменения напряжения в электрической сети приводят в компьютере и в других электронно-бытовых приборах к появлению так называемых переходных процессов. Чем резче будут изменения напряжения, тем сильнее будут переходные процессы. Эти переходные процессы могут вызывать уже внутри компьютера скачки напряжения на 1-2 порядка больше, чем исходные перепады напряжения в электрической сети. Это своего рода инерция, только не в механике, а в электрике.

В конструкции сетевого фильтра предусмотрены два фильтрующих блока. В первом находятся варисторы — это полупроводниковые приборы, активное сопротивление которых напрямую зависит от напряжения. Предположим что в сети произошел резкий скачек напряжения и оно стало больше 220 Вольт, в этом случае варисторы автоматически уменьшают собственное сопротивление, и берут на себя часть лишней энергии преобразуя ее в тепловую энергию. Это позволяет уберечь компьютер от повышения напряжения. Второй фильтрующий блок представляет собой емкостный фильтр, который состоит из конденсаторов. Конденсаторы забирают в себя излишнюю энергию, которая происходит при скачках напряжения вверх, и отдают ее обратно, но уже при скачках вниз. Таким образом они сглаживают скачки напряжения, делая их меньше и намного спокойней. Вместо резких скачков получаются более плавные, которые гораздо менее вредны для компьютеров. Уже исходя из этого можно сделать вывод: что используя сетевой фильтр напряжение попадает в компьютер более сглаженное, от резких перепадов. Вот и ответ на интересующий вопрос, нужен ли сетевой фильтр, безусловно да.

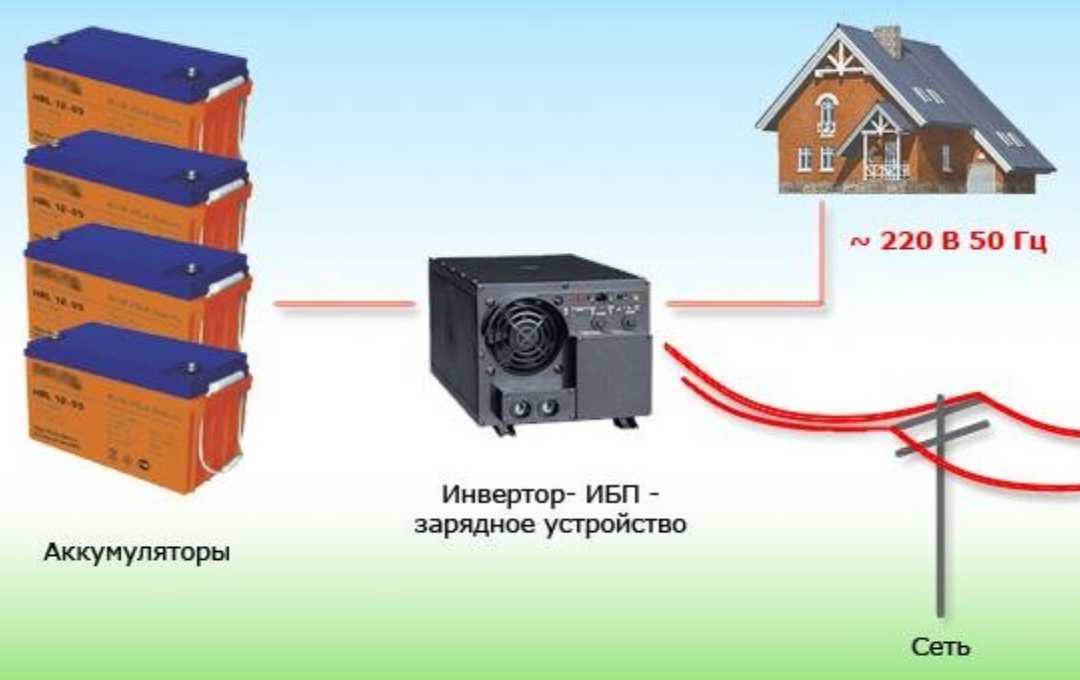

При медленных перепадах напряжения, сетевой фильтр уже не помощник, а на помощь придет источник бесперебойного питания. В источнике бесперебойного питания встроенная мощная аккумуляторная батарея, которая способна некоторое время обеспечивать бесперебойную работу компьютера даже при полном отключении электропитания. При сильном повышении внешнего напряжения источник бесперебойного питания (ИБП) автоматически отключается от сети и переходит на работу от аккумуляторной батареи, аналогично он борется и с пониженным напряжением. Что в свою очередь не может обеспечить сетевой фильтр, да он и не предназначен для этих целей.

Некоторые модели сетевых фильтров имеют защиту и автоматически отключаются от сети 220 Вольт, если напряжение в сети опуститься ниже или поднимется выше определенного порога срабатывания защиты. В большинстве случаев верхнее значение 250 Вольт, а нижнее 180.

Кроме перепадов напряжения в электрической сети полно других помех. Они бывают импульсные, очень короткие и короткие, с амплитудой доходящей до 6000 Вольт. Такие импульсы также вредны для наших электронно-бытовых приборов. Также бывают не сильные но очень высокочастотные помехи. Сетевой фильтр достаточно успешно борется с этими видами помех.

Большинство моделей сетевых фильтров рассчитаны на максимальный электрический ток до 10 А, с этим расчетом на него и устанавливается предохранитель. Этих параметров достаточно для подключения компьютера и его периферии. Поэтому не стоит подключаться к сетевому фильтру, чайник, утюг или другие мощные устройства, как уже и сказано, он не является просто удлинителем.

При выборе сетевого фильтра необходимо учитывать длину провода (чтобы Вам его хватало или не было лишнего), а также количество розеток.

Выводы: Сетевой фильтр защищает компьютер от импульсных скачков напряжения и высокочастотных помех. Однако сетевой фильтр не обеспечит 100 процентную защиту Вашего оборудования, для полной защиты необходимо использовать источник бесперебойного питания.

Правила прокладки

Прежде чем приступать к монтажу, требуется ознакомиться с правилами, которые предъявляются к прокладке РЕ:

• В линии должны отсутствовать устройства, которые могут стать причиной разъединения, нарушения целостности цепи, например, удаляемые вставки, выключатели, автоматы защиты и предохранители.
• Все оборудование и токоведущие части коммутируются с защитным заземлением напрямую.
• Запрещено соединение нескольких электрических приборов по принципу шлейфа.
• На распределительной шине РЕ выделяется отдельная клемма (зажим). Запрещается к одной клемме одновременно подсоединять нулевой защитный и рабочий провод.
• Если оборудование защитного отключения УЗО установлено в распределительном щите, N и защитный провод не должны иметь контактов на одной линии. Если пренебречь этим правилом, у УЗО будет множество ложных срабатываний.
• У рабочих проводов площадь сечения должна быть больше, чем сечение защитного заземления.
• Нулевая защитная жила должна быть проложена около рабочих проводов.
• Для заземления нельзя использовать предметы и коммуникации, не предназначенные для этого. Чаще всего в данном случае не по назначению используется арматура в стенах, трубопровод и батареи отопления.
• Запрещается подключать РЕ к независимым шинам заземления, если такие в электрической цепи предусмотрены.

На корпусе вашего компьютера напряжение 110 Вольт / Хабр

— У меня ноутбук бьется током, чувствую легкое покалывание. Не знаешь в чем дело?

Когда я в десятый раз услышал спор о причинах этого явления в кругу программистов с макбуками, стало понятно, что пора писать статью. Иногда этот эффект проявляется как легкая вибрация при соприкосновении кожи и металлических частей ноутбука, иногда как покалывание.

Короткий ответ: корпус вашего компьютера находится под напряжением ~110V (половина от напряжения в сети), но из-за маленькой силы тока вас не ударяет слишком сильно.

Для инженеров-электриков это банальность: по тем же причинам в домах со старой проводкой может бить током стиральная машина, когда касаешься ванны, корпус стационарного компьютера и т.д. Эта тема многократно поднималась в интернете, но до сих пор большинство людей не знает о причинах этого явления. Ситуация осложняется тем, что конструкция блока питания в европейских макбуках не позволяет избавиться от этого явления!

Почему это происходит?

Обычно неприятные ощущения покалывания возникают, когда человек касается каких-то заземленных металлических поверхностей, например радиатора батареи под столом и одновременно держит руки на металлической части компьютера. В моем случае это была заземленная металлическая кромка столешницы. Если одновременно коснуться кромки столешницы и макбука, в руках появлялось ощутимое покалывание.

И это вполне нормальная ситуация. Дело в том, что в схеме блока питания компьютера есть фильтр помех, вход фильтра выполнен на двух конденсаторах, подсоединенных с одной стороны на каждый из проводов сети 220вольт, а с другой их общая точка присоединена к корпусу. В результате получается делитель напряжения 220 вольт пополам. Отсюда появляется 110 вольт на корпусе.

Упрощенная схема фильтра помех компьютерного блока питания

На картинке выше показана упрощенная схема фильтра помех в блоке питания. Как видно, оба конденсатора подключены к защитному заземлению (желтый провод E), который в свою очередь подключен к корпусу устройства. Если блок питания подключен в розетку без заземления, то на корпусе появляется половинное напряжение от напряжения в сети. При этом ток в этой цепи протекает небольшой, но его вполне достаточно чтобы вызывать неприятные ощущения или небольшое искрение, если касаться его другим устройством с правильным заземлением.

Блоки питания Apple

Как мы уже выяснили, напряжение на корпусе появляется только в случае подключения приборов в розетку без заземления. Таких розеток много в домах со старой проводкой, где заземление в розетках попросту отсутствует.
Однако даже в зданиях с современной проводкой, где в розетках есть правильно подключенное заземление, макбуки почему-то продолжают биться током. Все дело в особенностях блоков питания Apple.

Контакт заземления на блоке питания от макбука. Этот контакт связан с корпусом ноутбука.

Все блоки питания макбуков имеют съемные вилки для разных стран. Можно возить с собой в путешествия только маленький переходник и менять его при необходимости. В комплекте с макбуком всегда находится короткая вилка, которая вставляется сразу в корпус и длинная вилка на проводе.

Короткая европейская вилка Apple не имеет контакта заземления

И только удлиненная вилка с кабелем имеет контакт заземления. Это можно проверить, заглянув в место крепления вилки-насадки к блоку питания, внутри должны быть контакты, зажимающие шайбу заземления. Если их нет, ноутбук гарантированно будет биться током. Такое часто встречается на китайских поддельных блоках питания, даже на удлиненной розетке с кабелем.

Контакт заземления внутри съемной вилки

Заключение

Несмотря на банальность этой проблемы, мне постоянно приходится слышать новые теории ее происхождения, даже среди IT-шников. Если погуглить, находятся десятки тем, где люди жалуются на макбук под напряжением.

1. How to properly ground a MacBook Pro
2. Electric shock coming from the edges of my macbook
3. MacBook Pro at 220 volts, could feel current through aluminum case

Если вас беспокоит эта проблема вот пара советов:

• Проверьте, что в вашей розетке присутствует заземление. Иногда удлинители могут не иметь контакта заземления, хотя в розетке в стене он есть.
• Используйте оригинальный блок питания макбука. Многие поддельные блоки питания не имеют контакта заземления
• Используйте удлиненную вилку с кабелем. Проверьте, что контакт земли на вилке, которую вы вставляете в розетку, соединен с корпусом ноутбука или телефона.

Компьютерные программы

Список доступных программ для ПК огромен. Как разобраться в многообразии программ? Как выбрать то, что действительно необходимо? Здесь вы найдете описание основных программ, которые сделают работу за компьютером для начинающих проще и доступнее.

Автор блога постарался разбить статьи на тематики. В отдельных подразделах содержится информация об офисном продукте Microsoft Office. Также доступны инструкции для выполнения шаблонных операций и нестандартных задач.

Перейдя в данный раздел, на экране отобразятся ссылки на отдельные рубрики. Выбираем необходимую, и переходим к обучению.

Как правильно выключить компьютер или ноутбук

После того как вы выполнили всю намеченную работу и у вас возникла необходимость выключить компьютер,или ноутбук необходимо произвести следующие действия:

Все эти действия также относятся и к выключению ноутбука.

При выключении компьютера и ноутбука нажатие кнопки Power для данного действия, расценивается как аварийная остановка. И должно производиться только в экстренных случаях.

Потому как может иметь крайне негативные последствия, для безаварийной эксплуатации ОС(операционной системы).Вплоть до появления синего экрана смерти, при последующем запуске.А если в добавок вы не готовы к установке ОС самостоятельно.И в добавок не знаете как произвести подключение в сеть своего интернет-провайдера.То строка непредвиденных расходов вашего бюджета вырастет на энную сумму.

Согласитесь вышеописанные правила довольно легко выполнимы. И тему:«Как правильно включить и выключить компьютер или ноутбук» на сегодня можно считать закрытой. А если вам оказалась полезной эта информация. То нажмите пожалуйста кнопку твиттера,дабы известить о ней всех ваших друзей и знакомых. Спасибо и Пока..Пока.
