Получение синхросигнала 15кГц программными средствами
Как уже упоминалось в предыдущем разделе, решением главной задачи при построении переходника VGA SCART, это получение сигнала горизонтальной синхронизации на 15 кГц. Как правило, решение достигается за счет изменения, в основном в области программного обеспечения, настройки видеокарты персонального компьютера. Кроме этого, сигналы синхронизации должен быть отрицательным, т.е. с постоянным уровнем до + 5В, который устремляется к нулю во время самого импульса.

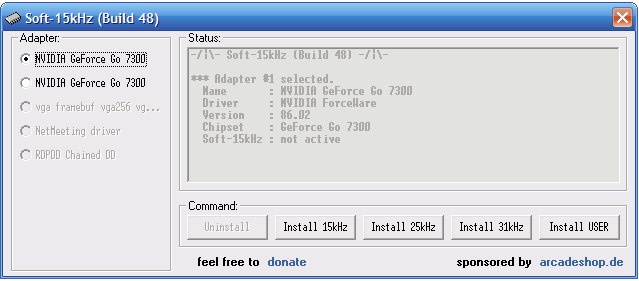

Программа Soft-15кГц
Это интересное программное обеспечение под Winows XP/Vista, созданное немецким программистом, позволяет очень простым способом получить сигнал синхронизации в 15 кГц отрицательного типа. Она совместима с большинством видеокарт, и очень проста в использовании.
Единственным ее недостатком является то, что во время запуска операционной системы сигнал от видеокарты остается на уровне 31khz, так что вы не можете видеть ничего до конца загрузки Windows. Пользоваться программой Soft15khz довольно просто: после загрузки, просто распакуйте rar-архив с программой и запустите ее (не требуется установка), далее нажимаете на «Install 15кГц» и перезагружаете компьютер.
(1,4 MiB, скачано: 2 497)
Программа PowerStrip
Это мощное программное обеспечение для редактирования всех параметров видеокарты, в том числе и получение синхросигнала в 15 кГц. Программа не является бесплатной, хотя она может с успехом использоваться в условно-бесплатной версии (единственный недостаток в данном случае является наличие заставки, которое длится около шести секунд при запуске). Скачать программу PowerStrip можно с официального сайта.
VESA DDC
DDC представляет собой специализированный способ интеграции цифрового интерфейса с разъемом VGA и обеспечивает нормальное подключение монитора к видеокарте. Первая версия данного стандарта появилась в 1994 году, а включала она в себя формат EDID 1.0, определяя несколько вариантов физических каналов. Вторая версия данного формата, которая появилась уже в 1996 году, выделила EDID в абсолютно отдельный стандарт, а также определила новый протокол DDC2B+. Еще через год была выпущена новая версия, которой уже был представлен обновленный протокол DDC2Bi, а также предусматривалась поддержка разъема VESA Plug and Display. Помимо всего прочего, в конечной версии был предусмотрен разъем для плоских дисплеев с раздельными адресами оборудования.
В 1999 года стандарт DDC был полностью заменен на E-DDC, а EDID на сегодняшний день представляет собой не более чем вспомогательный стандарт, при помощи которого определяется формат сжатого двоичного файла, который описывает свойства, а также графические режимы монитора, записывающиеся в чип памяти производителем данного монитора.
Аудиосигнал
Большинство материнских плат используют стандартные разъёмы для вывода звука типа TRS 3.5 мм или, по-другому, «мини-джек». Перед тем как подключить компьютер к телевизору через RCA, убедитесь, что аудиовыход на ваших устройствах оснащен именно такими интерфейсами, в противном случае придётся дополнительно покупать специальный адаптер.
То же самое касается и подключения через интерфейсы SCART и S-Video. В том случае, если ваш телевизор оснащён отдельной аудиосистемой, то проблем с подключениями не должно быть вообще. Такого рода системы всегда оснащаются популярными разъёмами которым не нужен переходник или адаптер.
И ещё один немаловажный совет: все операции по подключению/отключению любой аппаратуры как к телевизору, так и к компьютеру необходимо проводить с полностью выключенным питанием. Только после того как все провода и кабели нашли своё место и плотно сидят в разъёмах, можно включать оборудование и переходить к программной настройке.
Если ваш телевизор уже достаточно преклонного возраста и в нем нет самых современных интерфейсных разъемов, то эта статья поможет вам правильно подключить ваш компьютер к телевизору через тюльпаны.
Напомним, что тюльпан (он же «колокольчик» или «композит») — это один из первых аналоговых разъемов с интерфейсом RCA. По внешнему виду тюльпаны представляют из себя многожильный кабель с тремя выводами разного цвета: красного, желтого и белого.
Желтый разъём отвечает за передачу изображения, а красный и белый за передачу аудиосигнала. Правый канал маркирован красным цветом, а левый канал – белым, через который можно также подключать источник монофонического аудиосигнала.
Входные разъемы имеют точно такие же цвета, так что перепутать у вас не выйдет.
Кабель с разъемами тюльпан способен передавать довольно качественный стереозвук уровня Hi-Fi, чего не скажешь о видеосигнале – передать видеопоток с разрешением Full HD (1920х1080) и приемлемым уровнем качества изображения, этому интерфейсу не под силу. Но у него есть и свои плюсы: простота подключения, широкая распространенность и очень доступная цена.
Также следует помнить, что напрямую подключить компьютер к телевизору через колокольчики не получится – современные видеокарты не оборудованы соответствующими выходами (RCA), поэтому вам придется использовать переходники.
DVI. Отец цифровых видеоинтерфейсов
Аббревиатура DVI расшифровывается дословно как “цифровой визуальный интерфейс”. Это первый цифровой интерфейс, который стал широко применяться в мониторах и видеокартах. Определено три типа передачи данных, два режима работы и соответствующие им разъёмы.
DVI-A поддерживает только аналоговую передачу данных, DVI-D — только цифровую, а в DVI-I доступны оба варианта. Тот самый переходник DVI-VGA работает как раз благодаря наличию комбинированного типа DVI-I.
Более сложные адаптеры с цифро-аналоговым преобразователем позволят “подружить” VGA с DVI-D.
Таким образом можно подсоединить запылившийся монитор к современным видеокартам, на которых часто присутствует DVI-D.
Режимы Single-link и Dual-link определяют пропускную способность и соответствующее максимальное разрешение и частоту обновления экрана. Для Single-link это 1920×1200 (60 Гц) или 1920×1080 (75 Гц), а для Dual-link — 2560×1600 (60 Гц) или 2048×1536 (75 Гц). При этом битрейт интерфейса достигает 3.4 Гбит/с. Full HD можно передать по кабелю длиной до 10 метров.
Что же такое DVI
DVI так и расшифровывается — цифровой видеоинтерфейс (Digital Visual Interface). Суть его работы заключается в том, что для передачи данных применяется специальный протокол кодирования TMDS, также являющийся разработкой Silicon Image. Способ передачи сигнала через цифровой видеоинтерфейс основан на последовательной отправке информации, предварительно реализованной протоколом, при постоянной обратной совместимости с аналоговым каналом VGA.
Спецификация DVI предусматривает работу одного соединения TMDS с частотой до 165 МГц и скоростью передачи 1,65 Гбит/с. Это дает возможность получить на выходе изображение с разрешением 1920х1080 с максимальной частотой 60 Гц. Но здесь существует возможность одновременного использования второго соединения TMDS с той же частотой, что позволяет добиться пропускной способности в 2Гбит/с.
Имея такие показатели, DVI оставил далеко позади себя другие разработки в этом направлении и стал использоваться на всех без исключения цифровых устройствах.
Самостоятельное изготовление кабеля VGA
При наличии исходных материалов изготовление кабеля VGA и замена поврежденного разъема не составляет проблем.
Некоторые производители отказываются от соблюдения стандарта в части раскладки проводов. Поэтому перед началом изготовления кабеля VGA необходимо проконтролировать этот момент по технической документации.

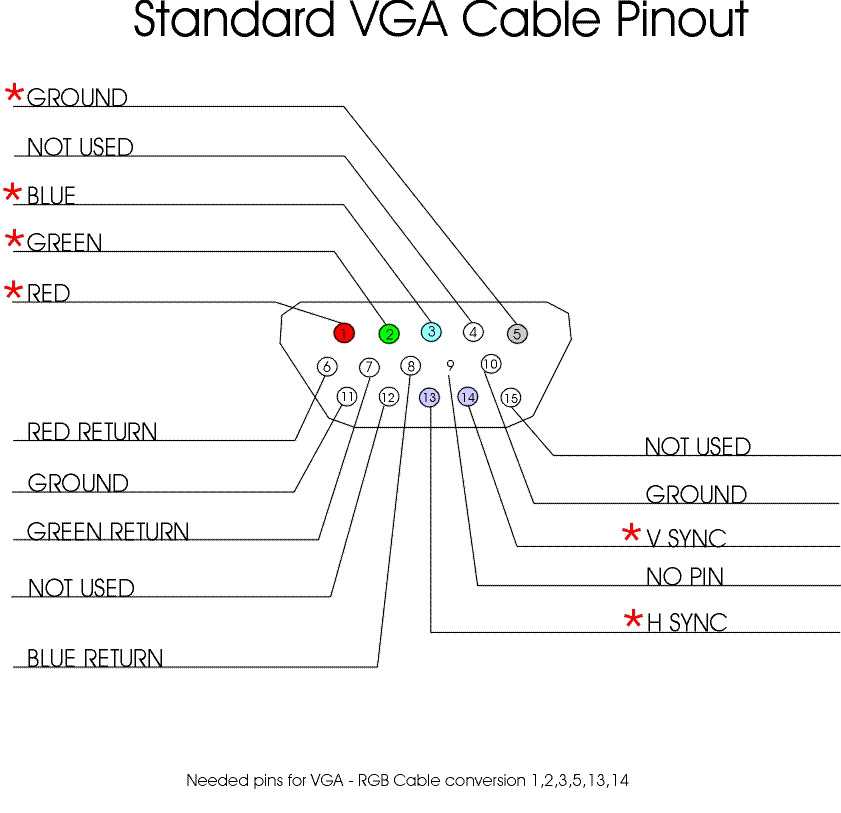

Распиновка VGA разъема осуществляется по схеме, изображенной на рисунке, нумерация контактов в ряду для приборной части соединителя производится справа налево и сверху вниз. Контакты довольно удобны для пайки, после ее выполнения место подключения следует заизолировать кембриком или трубкой-термоусадкой.
Разъемы мониторов для подключения к компьютеру
HDMI (представлены разные виды)
Один из самых востребованных и популярных интерфейсов на сегодняшний день. Встречается на подавляющем большинстве ноутбуков и компьютеров (также часто можно встретить на планшетах). Подходит для подключения мониторов, ТВ (и ТВ приставок), проекторов и пр. видео-техники.
Классический HDMI кабель
Display Port
Display Port и Mini Display Port
Новый и достаточно быстро набирающий популярность интерфейс (конкурент HDMI). Позволяет подключать сразу несколько мониторов, поддерживает 4K разрешение, 3D изображение.
Есть два типоразмера: классический и Mini Display Port (на обычных ноутбуках и мониторах встречается первый вариант, см. фото выше ).
USB Type-С (Thunderbolt)
Очень и очень интересный интерфейс (активно начал развиваться буквально год назад)!
Кстати! Сразу хочу сделать небольшую ремарку — USB Type-С могут быть «разными»:
Этому интерфейсу уже почти 20 лет, а до сих пор пользуется широкой популярностью (вышел в 1999 г.). В свое время серьезно улучшил качество изображения на экране.
Максимальное разрешение равно 1920 х 1080 пикселям (однако, некоторые дорогие видеокарты могут передавать данные в двухканальном режиме (dual link) и разрешение может достигать 2560 х 1600 пикселей).
* Передача звука возможна, если у вас и видеокарта, и кабель (переходник), и сам монитор поддерживают цифровой стандарт DVI-D.
VGA (D-Sub)
Этот стандарт был разработан уже в далеком 1987 г. Несмотря на это, до сих пор пользуется большой популярностью, используется в основном для простых проекторов, видео-приставок, небольших офисных мониторов (где не требуется высокое разрешение и очень качественное изображение).
DVI для обычного пользователя
Если не углубляться в дебри электроники, то цифровой видеоинтерфейс — это всего лишь специальное устройство кодирования, имеющее соответствующий разъем на видеокарте. Но как понять, что компьютер или ноутбук имеет цифровой выход?

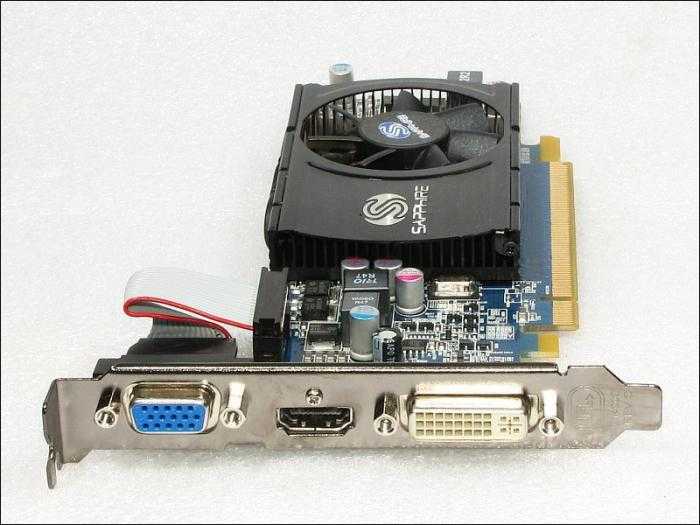

Все очень просто. Разъемы видеокарт с цифровым интерфейсом спутать с другими невозможно. Они имеют специфический вид и форму, отличающиеся от других гнезд. Кроме этого, DVI-разъем всегда белого цвета, что выделяет его среди остальных.
Для того чтобы подключить монитор, телевизор или проектор к видеокарте, достаточно просто воткнуть штекер нужного провода и зафиксировать его с помощью специальных завинчивающихся вручную болтов.
Распиновка VGA разъема
Расположение выводов разъема интерфейса VGA показано ниже. Первые три вывода предназначены для передачи аналогового сигнала трех основных цветов RGB (1-красный, 2-зеленый и 3-синий). Красные, зеленые и синие сигнальные линии имеют свои собственные минусовые провода (6, 7 и 8). Для горизонтальной и вертикальной синхронизации предназначены выводы 13 и 14 соответственно.
Производители день за днем предлагают нам лучшие и более привлекательные способы управления аудио и видео, и, как это обычно бывает, транспортные средства также должны быть способны управлять большим количеством данных в меньшем пространстве и быстрее.
Он по-прежнему используется, и много внедорожного скремблера состоит в том, что это простой, полезный и эффективный стандарт. Давайте рассмотрим эти разъемы. Это связано с тем, что независимо от типа видеокарты подключение к монитору осуществляется аналогичным образом. Глубина и яркость цвета определяются одним напряжением.

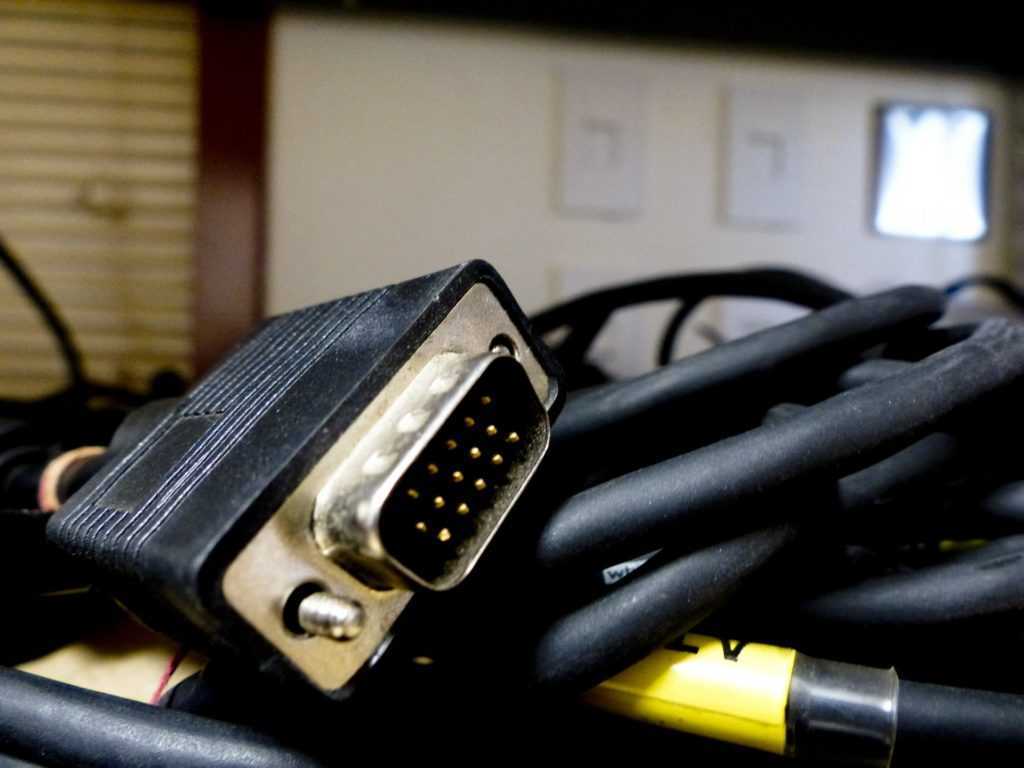

По внешнему виду разъем VGA схож с разъемом COM порта (DB9). Но в отличие от DB9, разъем VGA имеет 15 выводов расположенных в три ряда по 5 контактов в каждом ряду. Помимо сигналов цветопередачи (RGB) и сигналов синхронизации, в разъеме VGA имеется и цифровой интерфейс I2C, предназначенный для двусторонней связи между видео контроллером и монитором. Этот интерфейс (I2C) придает VGA достаточную универсальность.
Излишне говорить, что для того, чтобы наш экран имел высокое качество, мы должны использовать его в своем собственном разрешении, то есть в разрешении, в котором каждый выходной пиксель соответствует его пикселю на экране. Сигнал синхронизации практически такой же, как и аналоговый видеосигнал, в то время как изображение отправляется электронно по строкам с интервалами разреза, разделяющими каждую строку и рамку без сжатия.
Его использование еще не очень расширено. Эта спецификация также имеет новый мини-формат для видеокамер. От 15 евро до. Правда в том, что он почти никогда не используется и не реализован на слишком многих устройствах, но кто знает, что произойдет в будущем.
Следует отметить, что I2C не был реализован в первых версиях стандарта VGA, а был добавлен значительно позже с появлением стандарта VESA DDC2. С помощью интерфейс I2C контроллер и монитор могут обмениваться технической информацией, например, доступность частоты и разрешения, с целью предотвращения несовместимости в работе.
Делаем проще
Оптимальный же вариант — это использование переходника VGA-RJ45 без пайки, так как в данном случае достаточно будет обжать концы витой пары экранированным модульным разъемом. Если же у вас нет никакого желания приступать к пайке, то в таком случае пара таких переходников будет стоить вам не более 5$. Если же вы хотите сэкономить деньги, а может, у вас нет возможности найти такой переходник в данный момент, то в таком случае у вас остается только один вариант — паять.
Таким образом, вы сами сможете выбрать, как именно вам удобнее поступить и каким образом сделать себе такой удлинитель. В случае необходимости может также осуществляться пайка любых видов переходников, одним из наиболее популярных среди которых является переходник на «тюльпан».
В современном мире уже невозможно представить жизнь без компьютерных технологий. У каждого человека есть смартфон в руках, практически у всех дома есть телевизор, а также компьютер. Все они улучшают жизнь человека в той или иной степени. Но для корректной их работы требуются хотя бы базовые знания компьютерных технологий, в частности, являются важными знания компьютерных интерфейсов.
Одним из самых важных и нужных интерфейсов для настольных или, как их ещё называют, персональных компьютеров является vga разъем, так как по нему подключается большинство нынешних мониторов (телевизоров), будь то старые мониторы или современные мониторы с разрешением Full HD
Важно это помнить, так как самые современные мониторы (телевизоры) с разрешением выше 1920х1080 уже отказываются от этого разъёма. Именно этот интерфейс передачи видеосигналов
мы сегодня и рассмотрим
VGA — означает «video graphics array»
Первая итерация VGA разъёма появилась ещё в далёком 1987 году. Тогда она толком не могла передавать картинку и передавала не более 256 цветов. Но современная версия имеет намного более широкие возможности. Обычно её называют 15-контактным vga разъёмом или 15-контактным d-sub разъёмом
VGA — означает «video graphics array». Первая итерация VGA разъёма появилась ещё в далёком 1987 году. Тогда она толком не могла передавать картинку и передавала не более 256 цветов. Но современная версия имеет намного более широкие возможности. Обычно её называют 15-контактным vga разъёмом или 15-контактным d-sub разъёмом.
Стоит упомянуть где встречается разъем vga для полного понимания зачем же он нужен. Во-первых, это мониторы. В мониторах vga пока что является наиважнейшим разъёмом. Во-вторых, в телевизорах. В телевизорах vga является тем самым разъёмом, который помогает к нему подключить различного рода проигрыватели, ресиверы, ТВ-приставки и так далее. Помимо различного рода мониторов, vga присутствует практически на всей технике, которой необходимо передавать видеосигнал.
Разъем VGA. Распиновка
Разъем VGA (сокращение от Video Graphics Array) является популярным стандартом мониторов, разработанный IBM и внедренный в 1987.
Не смотря на то, видео интерфейс VGA, обеспечивающий взаимодействие монитора и графической карты компьютера, разработан более двадцати лет назад, он и по сей день остается самым известным стандартом для графики на IBM совместимых компьютерах. Для этого есть две основные причины для этого:
Во-первых, основной режимы VGA — отображение 80×25 в режиме символов и 640×480 в графическом режиме поддерживается всеми современными графическими картами, независимо от разрешений поддерживаемых этими картами. Поэтому все компьютеры при включении активизируют режим VGA и только после загрузки операционной системы и драйверов видео карты, компьютер переходит в режим повышенной разрешающей способности, которая заложена в конкретной видеокарте.
Во-вторых, несмотря на более высокое разрешение и глубину цвета современных мониторов и графических карт, разъем, используемый на большинстве компьютеров для подключения монитора, все еще имеет стандарт VGA. Поэтому большинство людей будут говорить о мониторе VGA, даже если это XGA, Super VGA или любой другой современный стандарт.
Хотя современные дисплеи высокого разрешения больше ориентированы на современный стандарт, такой как DVI, но все же большинство видеокарт, имеющие более низкое разрешение, до сих пор используют 15 контактный (DB15) разъем VGA, для соединения с монитором.
Распиновка
После долгого вступления перейдём к описанию схемы распиновки vga разъёма. Как уже было упомянуто раньше, он состоит из 15 контактов. Подробно изучим каждый контакт и то за что он отвечает. Подсчёт каналов ведётся справа налево, сверху вниз.
- Первый контакт — красный канал видео. Он отвечает за передачу видео красного спектра.
- Второй контакт — зелёный канал видео. Такой канал отвечает за передачу видео зелёного спектра.
- Третий контакт — голубой канал видео. Этот канал отвечает за передачу видео голубого спектра.
- Четвёртый контакт — второй бит идентификатора монитора. Для коммуникации с монитором ему присваивают трехзначное числовое значение. Этот контакт отвечает за вторую цифру в этом числе.
- Пятый контакт — общее заземление. Служит для создания корректного контура электрической цепи.
- Шестой контакт — земля красного канала.
- Седьмой контакт — земля зелёного канала.
- Восьмой контакт — земля голубого канала. Все три последних контакта также служат для создания правильного контура электрической цепи.
- Девятый контакт — питание. Питание необходимо для работы E-DDC. E-DDC — это система, созданная для общения компьютера с монитором. Точнее, для определения модели, технических характеристик, названия используемого монитора.
- Десятый контакт — ещё одна земля.
- Одиннадцатый контакт — нулевой бит идентификации монитора. Нулевая цифра из трехзначного идентификатора монитора.
- Двенадцатый контакт — первый бит идентификатора монитора. Первая цифра из трехзначного идентификатора монитора.
- Тринадцатый контакт — горизонтальная синхронизация. Горизонтальная синхронизация служит для сохранения целостности передаваемой картинки в горизонтальной плоскости.
- Четырнадцатый контакт — вертикальная синхронизация. То же самое, но тут целостность сохраняется в вертикальной плоскости.
- И последний, пятнадцатый контакт — третий бит идентификатора монитора. Третья цифра числа, служащего для опознавания монитора.
Иногда при разговоре о распиновке всяких разъёмов, можно услышать мельком также о распайке монитора. Но не стоит беспокоиться, распиновка и распайка разъёма — это одно и то же.
Новичкам, и не только, пригодится статья о распиновке и переходниках на HDMI, S-Video и RCA у скарт-разъемов.
DisplayPort. Пристегнитесь, взлетаем!
Разъём DisplayPort (DP) встречается практически на всех современных видеокартах и топовых мониторах.
Принципиальное отличие от HDMI — пакетная передача данных, расширяющая возможности упаковки нескольких потоков в один канал. Такой принцип используется в PCI-Express и USB.
Интерфейс был принят в 2006 году, с тех пор вышли версии 1.1-1.4, а в июне 2019 года объявлена спецификация 2.0. В последней планка полосы пропускания устанавливается на уровне 80 (!) Гбит/с. Устройства с новейшим DP на борту начнут появляться только к концу 2020 года, но это уже то будущее, что становится настоящим. При этом и версии 1.3-1.4 обладают впечатляющими характеристиками, превосходящими, например, HDMI 2.0. К одному порту можно подключить два монитора с разрешением 4K или четыре с 2K при 60 fps. В таблице приведены параметры для одного монитора.
| DP v. | Полоса пропускания, Гбит/с | Максимальное поддерживаемое разрешение | Максимальное разрешение при 60 fps | Максимальное разрешение при 120 fps | Параметры аудио (частота/количество каналов) |
| 1.2 | 21.6 | 5K (5120×2880) |
2K (2560×1440) 768 кГц/8 1.3 32.4 8K (7680×4320) 5K (5120×2880) 4K (3840×2160) 768 кГц/8
1.4 32.4 8K (7680×4320) 5K (5120×2880) 4K (3840×2160) 1536 кГц/32
2.0 80 16K (15360×8640) 10K (10240×4320) 5K (5120×2880) не менее 1536 кГц/32
Кабели DP аналогично HDMI не имеют ограничения по длине в описании самого стандарта. Требования предъявляются к обеспечению гарантированной скорости передачи данных. В продаже большинство кабелей не более трёх метров в длину.
Это один из немногих технических параметров, в котором DP уступает HDMI. Вообще сравнение этих интерфейсов из области “кто круче — Сталлоне или Шварценеггер”, но его постоянно приводят. По факту, технически DP — более “продвинутый” и быстрый интерфейс, но за HDMI говорит гораздо более развитая экосистема. Чтобы подключить проектор, подойдёт HDMI-провод от Blu-Ray проигрывателя или другой домашней мультимедиа-техники. В этом сегменте HDMI встречается в разы чаще, а DP — удел мощных видеокарт и профессионального оборудования.
Спецификации DP определяют два вида разъёмов, отличающихся только размером: полноразмерный (DisplayPort) и мини (mini DisplayPort). MiniDP используется также для Thunderbolt 2, что позволяет через этот порт работать и с мониторами, и с внешними дисками.
DP поддерживает совместимость со всеми рассмотренными выше интерфейсами. Кабели и адаптеры заботливо штампуются производителями.
Как сделать переходник с vga на тюльпан | Компьютеры и комплектующие | OnDevices.ru
Как вы помните, качество изображения, как на современных телевизорах, так и на компьютерах, неуклонно растет. Это заставляет производителей разрабатывать новые, более быстрые интерфейсы. Другое дело, что пользователям от этой смены не легче – попробуем рассмотреть, как сделать переходники с vga на тюльпан.
Инструкция
Давайте не будем томить друг друга ожиданиями и скрывать правду.
Не существует переходников с vga на тюльпан. Слово «переходник» в языке электроники подразумевает пассивное устройство – определенное количество проводников, соединенных по определенным параметрам. Они просто передают сигнал в виде заряженных частиц. В случае с абсолютно разными разъемами и протоколами такое решение не подходит вовсе.
1. Показанный внизу рисунок-схема, судя по всему, пользуется невероятной популярностью на просторах интернета. Однако контакты vga разъемов не имеют ничего общего с объяснениями, приведенными справа от изображения.
2. Единственный шанс обрести нечто рабочее, при соблюдении тысячи и одной детали, вы получите только в случае использовании невероятно старой видеокарты. Одной из таких может выступать Matrox Millenium II. Даже если вы найдете у олдфагов этот продукт, сомневаемся, что вы подключите ее к современному компьютеру. Windows xp 64bit, windows 7, windows 8, linux – забудьте, данный продукт аппаратно не поддерживает такие операционные системы.
3. Готовый переходник избавит вас от всех ужасов, указанных выше. Его цена в 10-20$ не должна вас отпугнуть, ведь даже в наших странах эти деньги явно не огромные.
Вот он, во всей своей красе.
Советы
Если вы все же решите следовать инструкциям в интернете, попробуйте проверить новоиспеченный «переходник» на старом или ненужном оборудовании. Не спешите сжечь порты вашей видеокарты и телевизора – это вы всегда сможете успеть.
Также вас может заинтересовать возможность создания своим руками переходника sata ide или sata usb.
USB-порты
Разнообразие версий USB-портов не обошло стороной и компьютерные корпуса. В продаже можно встретить корпуса со стандартными USB-портами разных версий, двусторонними Type-C, а также с различными их сочетаниями.
USB 2.0
Этот тип разъема имеет схожий с аудио-разъемом коннектор в 9-pin, но с иным расположением отверстий — отсутствующая колодка находится с краю. Как правило, найти соответствующий разъем на плате можно неподалеку от массивной площадки для подключения кабеля питания в правой части материнской платы. Маркируется он обозначением USB. Зачастую на плате присутствует несколько таких разъемов.
USB 3.0
В отличие от более старой версии 2.0, порты USB 3.0 подключаются массивным кабелем и штекером. Для коннектора с 19-pin имеется отдельная фиксирующая рамка. Для предотвращения неправильного подключения у штекера предусмотрен специальный ключ и вставить его в разъем неправильной стороной попросту не получится. Располагается он также в группе с остальными USB-портами. Массивность коннектора в ряде случаев не позволяет аккуратно скрыть его, и этот фактор напрямую зависит от конкретной платы и корпуса.
USB Type-C
Современный и компактный разъем USB Type-C встречается далеко не во всех материнских платах, и, чтобы пользоваться соответствующим портом в корпусе, стоит заранее предусмотреть этот нюанс. Этот разъем имеет направляющую для плотного соединения коннекторов. Его коннектор кардинально отличается от рассмотренных ранее версий USB. Вместо колодок используются «дорожки» — по десять штук с каждой стороны. Как правило, его можно найти в группе с остальными USB-разъемами под маркировкой USB 3*.
В чем заключается идея
Чтобы не тратить излишние средства на дорогостоящий переходник или удлинитель, возможно использовать имеющиеся ресурсы. Конечно, понадобится терпение, подходящий инструмент и знания в соответствующей области. Однако, если это не пугает, можно приступать к реализации задуманного.
Для успешного изготовления переходника понадобится кабель классификации CAT5. Спецификация такого провода – передача видеосигнала. Этот тип кабеля хорошо подходит в качестве переходника, поскольку его особенность – большая дальность. До 50 метров провода успешно сохраняют выходной уровень качества, что не может не радовать. Помимо основного кабеля, потребуется штекер типа «тюльпан», RCA (3 шт.). Достать его можно практически где угодно. А также понадобится штекер VGA (папа) D-Sub 15-pin. Если нужно отдельно вывести аудио, стоит учесть, что VGA его не передает. Поэтому понадобится отдельный аудиоштекер (3.5 Mini Jack или другой).
Еще одна необходимая деталь – это экранированная витая пара (STP). Ее преимущество перед неэкранированным аналогом – это защита от помех и, следовательно, от ухудшения качества картинки. Хотя она и стоит дороже, но цель оправдывает средства. Впрочем, для короткого кабеля лучше выбрать обычную витую пару, без экрана. Ее маркировка – UTP.
В чем заключается идея?
Как реализовать такую задумку? Вам необходим компьютерный кабель (тип – витая пара классификации CAT5/CAT5e), предназначенный, чтобы передавать видеосигнал. Использовать именно его будем из-за того, что передача осуществляется на расстояние в пятьдесят метров без потери качества.
Для начала нам необходимо обзавестись тремя разъемами RCA и одним D-Sub15 pin (это штекер), а также витой парой. Последнюю деталь лучше брать экранированную STP, чем UTP. Но такую сложнее достать, что сказывается на цене. Поэтому тут рассматривается вопрос возможностей и желаний. Особой разницы между элементами нет, но есть один нюанс: UTP лучше использовать, если длина кабеля меньше 10 метров. Если расстояние большее, то лучше всё же будет найти STP.
Коннектор
Разъем D-SUB (более известный как разъем VGA )
Разъемы VGA BNC
Стандартный интерфейс монитора VGA представляет собой 15-контактный сверхминиатюрный разъем D в корпусе «E», который по-разному обозначается как «HD-15», «DE-15» и «DB-15».
Поскольку VGA использует аналоговые сигналы низкого напряжения, ухудшение сигнала становится фактором при использовании некачественных или слишком длинных кабелей. Решения включают экранированные кабели, кабели, включающие отдельный внутренний коаксиальный кабель для каждого цветового сигнала, и «разорванные» кабели, использующие отдельный коаксиальный кабель с разъемом BNC для каждого цветового сигнала.
Коммутационные кабели BNC обычно используют пять разъемов, по одному для красного, зеленого, синего, горизонтальной и вертикальной синхронизации, и не включают другие сигнальные линии интерфейса VGA. При использовании BNC коаксиальные провода полностью экранированы от конца до конца и проходят через межсоединение, так что невозможны перекрестные или внешние помехи.
Как подключить приставку с RCA к VGA монитору. RCA to VGA.
ВИДЕО-ОБЗОР
Помимо композитного видеовхода RCA устройство имеет также видеовход S-Video. Если ваша ТВ приставка или видеоплеер имеет аналогичный видеовыход, её также можно подключить к VGA монитору. Достаточно удачное решение, так как в обиходе еще остались видеоустройства с выходом S-Video. К тому же, качество видео на таком выходе лучше, чем на RCA (композитном) выходе.
Конвертер RCA к VGA имеет VGA видеовход и позволяет одновременно подключить и компьютер с VGA видеовыходом. При этом, кнопкой на конвертере можно выбрать подключенное устройство. Питание конвертера RCA to VGA осуществляется от USB, кабель для этого присутствует в комплекте, однако самого блока питания нет. Подключить его можно либо к телефонному блоку питания с USB либо к USB порту любого устройства. Также конвертер имеет ряд настроек, навигация по меню настроек осуществляется кнопками на панели устройства.
В отзывах к конвертеру RCA to VGA пользователи отмечают отличную работоспособность устройства. Так что, именно такой конвертер RCA to VGA позволит решить проблему подключения ТВ приставки с RCA к VGA монитору от старого компьютера.
VGA-3RCA переходник — распиновка |
Существуют схемы, которые несложно собрать самому. VGA-3RCA переходник — одна из таких схем, которая не требует особых навыков в пайке и дополнительных расходов на детали. 3RCA — одно из обозначений компонентного разъема, состоящего из трех раздельных RCA, называемых в обиходе тюльпанами. Подобный разъем служит для передачи видеосигнала с наилучшим качеством среди аналоговых разъемов. Он часто встречается в бытовой видеоаппаратуре. Его контакты маркируются: Y, Pr, Pb. VGA представляет собой разъем типа D-Sub на 15 пин.
На сегодняшний день пригодиться кабель VGA-Component может для коммутации «ретро» аппаратуры с более современной (или наоборот). Если в обоих устройствах присутствуют однотипные разъемы (например, VGA и VGA), то подключение в этом случае выполнить лучше именно таким способом. Если на приемном устройстве имеется вход HDMI, то можно воспользоваться и адаптером VGA-HDMI, но у такого устройства схема сборки гораздо сложнее.
VGA-3RCA переходник — распиновка
Для воплощения нашей идеи нам потребуется задействовать на разъеме VGA 6 пинов. Это контакты — 1, 2, 3, которым соответствуют цвета: Красный видео, Зеленый видео и Синий видео. К этим цветам следует припаять сигнальные контакты (в том же порядке) Pr, Y, Pb. Земли этих контактов соединяем с контактами VGA: 6 — земля Красного, 7 — земля Зеленого, 8 — земля Синего. Остальные контакты VGA и их назначение можно найти в статье Распиновка VGA разъема. В нашем случае эти контакты задействованы не будут. https://01010101.ru/kommutaciya/kabel-vga-component.htmlVGA-3RCA переходник — распиновка2017-10-03T22:10:17+00:00adminКоммутациякоммутацияСуществуют схемы, которые несложно собрать самому. VGA-3RCA переходник — одна из таких схем, которая не требует особых навыков в пайке и дополнительных расходов на детали. 3RCA — одно из обозначений компонентного разъема, состоящего из трех раздельных RCA, называемых в обиходе тюльпанами. Подобный разъем служит для передачи видеосигнала с наилучшим…admin 01010101.ru
Распиновка разъема mini VGA
