Типы сердечников импульсных трансформаторов
Классифицируются сердечники компонентов индуктивности, используемые в импульсной технике, по форме и магнитным свойствам материала.
Формы и свойства ферритовых сердечников
Ферритовые сердечники делятся на:
- Разборные, состоящие из 2-х частей;
- Кольцевые;
- Продольные.
Наибольшее распространение получили P- и Е-сердечники, которые состоят из 2-х частей и кроме 2-х боковых линий магнитопровода имеют ещё центральную часть. Такого типа сердечники имеют наибольшее количество вариантов форм с соответствующими обозначениями. P-сердечники ещё называют чашеобразными, они имеют максимальную магнитную проницаемость.
У Е-сердечников боковая часть магнитопровода имеет меньшую ширину, поэтому они являются максимально компактными. К тому же они имеют толще стенки, поэтому более стойки к механическим повреждениям.
Для поверхностного монтажа разработаны компактные варианты форм сердечников. Это планарные типы SMD-трансформаторов или дросселей.
Материалы сердечников
В качестве материалов для сердечников высокочастотных и импульсных трансформаторов, также дросселей используются магнитомягкие вещества, например, ферриты. Это материалы на основе оксида железа (Fe₂O₃). Для них свойственно быстрое размагничивание, по сравнению с магнитотвёрдыми, которые после их намагничивания становятся постоянными магнитами. Ферриты обладают малыми потерями на вихревые токи (токи Фуко) и более вытянутой петлёй гистерезиса.
Ферриты, предназначенные для силовых трансформаторов, автотрансформаторов и дросселей, работающие на частоте от 10кГц до 300кГц (максимум 500кГц) имеют такие марки в диапазоне начальной магнитной проницаемости:
- 650 – 900 — 3F5, 3F4, 3F45;
- 1200 – 1400 — TP5B, TP5, PC50;
- 1500 – 1800 — N92, TP4E, TP4F, 3C92, CF122, 3C93, CF292;
- 2000 – 2100 — N27, CF196, TP4S, 3C96, CF138, N67, 3C30, 3C34, CF139, 3F3, TP4G;
- 2200 – 2300 — N87, PC90, 3C90, TP4, 3C94, PC40, CF297, N97, TPB22;
- 2400 – 2500 — TP4A, PC44, CF124, N72, PC47, TP4D, TP4B;
- 2700 – 3000 — 3C81, N41, 3C91, CF101, CF130, TK, TP4W, CF295, 3C95;
- 3200 – 3300 — TP4C, PC95, TPW33;
- 3800 — TP1.
Система обозначений многослойных ферритовых чип -фильтров Chilisin
На рисунке 6 показана схема обозначения фильтров на основе ферритовых чипов «чилисин». Данная схема обозначения применяется к следующим сериям ферритов с чилизиновой стружкой: SB, GB, PB, UPB, NB, HF и VPB.
Рисунок 6. Система индексации чилисина для многослойных ферритовых фильтров на основе чилисина.
- Название серии определяется технологией, а также дизайном и применением,
- размеры корпуса,
- вид упаковки: T (coil) — в рулонах, B (loose) — рассыпной,
- значение импеданса указывается при частоте испытания 100 МГц, например, 10…1000 Ом,
- код дисперсии для допустимого значения импеданса от номинального значения. Допустимое отклонение от номинального значения для различных групп указано в относительных единицах,
- коды толерантности: Y = ±25%; M = ±20%; T = ±30%.
Следует отметить, что для ферритовых EMI фильтров точность номинального импеданса не так важна, как точность значения индуктивности для ферритовых чип-индукторов.
В таблице 2 приведены основные параметры для различных серий фильтров на ферритовых чипах, производимых компанией Chilisin.
Таблица 2. Основные параметры фильтров на ферритовых чипах Chilisin
| Имя | Код Размер, мм/дюйм | Сопротивление, Ом | Предел рабочего тока, мА |
| Для низкочастотных сигнальных цепей до 1 ГГц | |||
| SBJ060303 NEW! | 0603/0201 | 60…470 | 200…300 |
| SBJ100505 | 1005/0402 | 6…2500 | 100…500 |
| SBJ160808 | 1608/0603 | 7…2700 | 200…500 |
| SBJ201209 | 2012/0805 | 7…2700 | 100…600 |
| SBJ321611 | 3216/1206 | 11…1500 | 200…600 |
| SBJ321616 | 3216/1206 | 25…70 | 500 |
| SBJ322513 | 3225/1210 | 26…2000 | 200…500 |
| SBJ451616 | 4516/1806 | 33…170 | 500…600 |
| SBJ453215 | 4532/1812 | 30…125 | 500 |
| SBY060303 NEW! | 0603/0201 | 10…600 | 100…500 |
| SBY100505 | 1005/0402 | 6…330 | 100…500 |
| SBY201209 | 2012/0805 | 5…56 | 500…600 |
| SBY321611 | 3216/1206 | 8…60 | 500…600 |
| SBY321616 | 3216/1206 | 25…60 | 500 |
| SBY322513 | 3225/1210 | 32…120 | 500 |
| SBY451616 | 4516/1806 | 33…100 | 500…600 |
| SBY453215 | 4532/1812 | 70…150 | 500 |
| SBK160808 | 1608/0603 | 6…2700 | 200…500 |
| SBK201209 | 2012/0805 | 60…2700 | 200…500 |
| SBK321611 | 3216/1206 | 70…2700 | 300…500 |
| SBK321616 | 3216/1206 | 70 | 500 |
| GBK160808 | 1608/0603 | 10…1500 | 150…1000 |
| GBK201209 | 2012/0805 | 60…2000 | 400…800 |
| GBK321611 | 3216/1206 | 70…2000 | 400…800 |
| GBY201209 | 2012/0805 | 7…40 | 800…1000 |
| GBY321611 | 3216/1206 | 19…60 | 800…1000 |
| Для шинопроводов с полосой пропускания до 1 ГГц | |||
| PBY060303 NEW! | 0603/0201 | 10…240 | 350…1000 |
| PBY100505 | 1005/0402 | 7…120 | 1200…2000 |
| PBY160808 | 1608/0603 | 6…1500 | 500…4000 |
| PBY201209 | 2012/0805 | 5…1500 | 1000…6000 |
| PBY321611 | 3216/1206 | 7…1500 | 800…6000 |
| PBY322513 | 3225/1210 | 19…120 | 2500…4000 |
| PBY451616 | 4516/1806 | 19…1300 | 2000…6000 |
| PBY453215 | 4532/1812 | 19…1300 | 1500…6000 |
| PBJ100505 | 1005/0402 | 10 | 2000 |
| PBJ160808 | 1608/0603 | 10…1000 | 800…4000 |
| PBJ201209 | 2012/0805 | 7…1000 | 1500…6000 |
| PBJ321611 | 3216/1206 | 11…1500 | 800…6000 |
| PBJ322513 | 3225/1210 | 60…90 | 3000…4000 |
| PBJ451616 | 4516/1806 | 50…150 | 2000…6000 |
| PBJ453215 | 4532/1812 | 30…130 | 3000…6000 |
| Для фильтрации сильноточных цепей до 1 ГГц | |||
| UPB100505 NEW! | 1005/0402 | 33…600 | 900…3000 |
| UPB160805 NEW! | 1608/0603 | 26…330 | 1500…3300 |
| UPB160808 | 1608/0603 | 10…180 | 2000…5000 |
| UPB201209 | 2012/0805 | 11…330 | 3000…6000 |
| UPB201212 | 2012/0805 | 50…120 | 5000…6000 |
| UPB321611 | 3216/1206 | 11…220 | 4500…6000 |
| UPB451616 | 4516/1806 | 60…110 | 4000…7000 |
| UPB453215 | 4532/1812 | 40…150 | 6000…9000 |
| Для фильтрации радиочастотных цепей с полосой пропускания до 1 ГГц | |||
| NBI100505 | 1005/0402 | 3…240 | 250…500 |
| NBI160808 | 1608/0603 | 4…500 | 200…700 |
| NBI201209 | 2012/0805 | 80…300 | 400…500 |
| NBQ060303 | 0603/0201 | 10…120 | 100…300 |
| NBQ100505 | 1005/0402 | 6…600 | 200…500 |
| NBQ160808 | 1608/0603 | 5…2500 | 100…700 |
| NBQ201209 | 2012/0805 | 5…2700 | 200…800 |
| NBQ321611 | 3216/1206 | 15…1500 | 300…600 |
| Для фильтрации цепей УВЧ с полосой пропускания более 1 ГГц | |||
| HFY100505 | 1005/0402 | 200…1000 | 250…450 |
| HFJ100505 | 1005/0402 | 600…1800 | 200…300 |
| Для фильтрации микроволновых цепей с полосой пропускания более 1 ГГц и высоким током | |||
| HFY100505-NP НОВИНКА! | 1005/0402 | 120…220 | 700…1500 |
| Для фильтрации сильноточных цепей до 1 ГГц | |||
| VPB160808 | 1608/0603 | 10…600 | 2000…6000 |
Для чего нужны ферритовые фильтры?
Многие из вас, конечно же, видели на концах проводов небольшие цилиндры. Это – ферритовые фильтры. А знаете ли вы, какую роль они играют? Давайте попробуем разобраться в этом вопросе вместе.
Зачем устанавливают ферритовые фильтры?
Очень часто на форумах встречаю утверждение, что ферритовые кольца служат только для того, чтобы кабель не излучал помехи! Верно ли это утверждение? Отчасти это, правда. Но оно справедливо только к проводам питания.Тогда, для чего ставят ферритовые фильтры на HDMI? Ведь помех провод не излучает!!!
Все просто! Феррит, благодаря своим уникальным свойствам способен захватывать магнитное поле и рассеивать его в виде тепла, другими словами, он способен ослаблять шумовые помехи в кабеле. А это играет большую роль для качества цифрового сигнала.
Тогда, почему на многих HDMI кабелях нет ферритовых колец? Потому, что ферритовые кольца это не единственный способ оградить провод от воздействия помех. Не менее эффективно и экранирование провода.
Увеличится ли качество сигнала, если установить на провод ферритовые кольца? Ответ – увеличится!!! Но это совсем не значит, что Вы это заметите.
Мониторов,
принтеров, видеокамер и другого компьютерного оборудования, ферритовый цилиндр в пластиковой оболочке.
Для чего он
нужен?
Ферритовый цилиндр – это экран, защищающий от
электромагнитных помех и наводок: он предотвращает искажение
сигнала, передаваемого по , от воздействия внешнего электромагнитного
поля, а также препятствует излучению электромагнитного поля (помех) от кабеля во
внешнюю среду.
На чём основан принцип защиты
Внутренние и внешние
компьютерного
оборудования могут работать как миниатюрные антенны, поскольку они преобразуют
так называемые шумы напряжения и тока в электромагнитное излучение.
Неэкранированные излучают помехи вследствие протекания по их медным
проводникам синфазного шума, то есть высокочастотного тока, текущего в одном
направлении по всем проводникам . Этот ток создаёт магнитное поле
определённой величины и направления.
Феррит – это ферромагнетик, не проводящий
электрического тока (то есть фактически феррит является магнитным изолятором).В ферритах вихревые токи не создаются, и поэтому
они очень быстро перемагничиваются – в такт с частотой внешнего
электромагнитного поля (на этом основана эффективность их защитных свойств).
Ферритовые кольца без оболочки можно встретить и
внутри блока.
Как увеличить эффективность шумоподавления
феррита
1. Увеличить длину охватываемой ферритовым
сердечником части
.
2. Увеличить поперечное сечение ферритового
сердечника.
3. Внутренний диаметр
феррита должен
быть наиболее близок (в идеале – равен) к внешнему диаметру
.
4. Если позволяют конструктивные особенности пары
кабель-феррит, можно сделать несколько витков (как правило, один-два)
вокруг
ферритового сердечника.
Обобщая вышесказанное, можно сказать, что наилучший
ферритовый сердечник – самый длинный и толстый из тех, что могут быть размещены
на конкретном . При этом внутренний диаметр
феррита должен по
возможности совпадать с внешним диаметром
.
Как пользоваться
ферритом

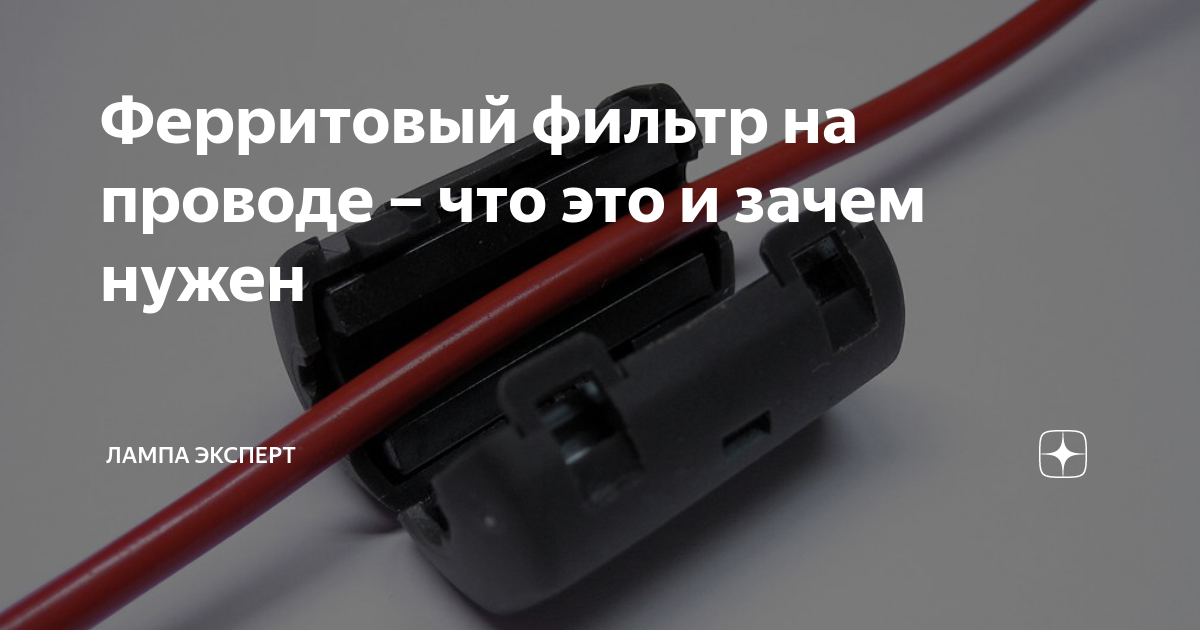

Иногда в продаже можно встретить разъёмные
ферриты в пластиковой оболочке (термоусадочной трубке) с двумя защёлками. Как ими пользоваться?
Раскрытый ферритовый цилиндр надевается на кабель,
который необходимо защитить от электромагнитных помех и наводок, примерно в 3
см от наконечника . Делается петля вокруг оболочки цилиндра. После
этого оболочка защёлкивается. Для надёжности можно оснастить ферритовым
цилиндром и другой конец .
Прощай, помехи, – здравствуй, неискажённый сигнал!..
Зачем нужны ферритовые кольца на кабелях
Для чего нужны ферритовые кольца на кабелях компьютера и какой от них эффект?
Внутренние и внешние компьютерные кабели могут работать как миниатюрные антенны, поскольку они преобразуют шумы напряжения и тока в электромагнитное излучение.
Ферритовые кольца для плоских и круглых кабелей обеспечивают эффективное подавление шумовых токов до их излучения в виде электромагнитных помех.
Неэкранированные кабели излучают помехи вследствие протекания по их медным проводникам синфазного шума, то есть высокочастотного тока, текущего в одном направлении по всем проводникам кабеля.Эти токи создают магнитное поле определенной величины и направления.
Кабельные ферриты ослабляют шумовые токи, «захватывая» магнитное поле и рассеивая часть его энергии в виде тепла т.е ферритовый элемент, надетый на проводники кабеля, создает большой активный импеданс для синфазных токов.Ферриты можно использовать на внутренних силовых кабелях с постоянным или переменным током, и на проводниках, по которым передаются аналоговые и цифровые сигналы.
Производители электронного оборудования используют ферриты для подавления электромагнитных излучений от внешних силовых и сигнальных кабелей системных блоков компьютеров, мониторов, клавиатур, принтеров и других периферийных устройств.
Длинные внешние силовые и сигнальные кабели работают как антенны, эффективно излучая помехи, создаваемые внутри корпуса прибора, во внешнюю среду.Использование ферритовых изделий позволяет снизить требования к экранированию внешних кабелей и во многих случаях дает возможность снизить их стоимость.
Кабельные ферриты для подавления электромагнитных помех следует выбирать, исходя из конкретной задачи, кабельный феррит должен создавать максимальный последовательный импеданс для частот шумового сигнала.
После выбора материала и приблизительных размеров сердечника создаваемый им последовательный импеданс и эффективность шумоподавления можно оптимизировать путем:
1. Увеличения длины охватываемой ферритом части проводника;2. Увеличения поперечного сечения ферритового сердечника (особенно для силовых цепей);3. Выбора сердечника с внутренним диаметром, наиболее близким к внешнему диаметру проводника или кабеля;
В общем, наилучший ферритовый сердечник — самый длинный и толстый из тех, что могут быть размещены на кабеле, с внутренним диаметром, совпадающим с внешним диаметром кабеля.При установке на гибкие кабели массивные ферритовые сердечники должны быть заключены в термоусадочную трубку или защищены и закреплены на месте другим способом.
Последовательный импеданс, вносимый высокочастотным ферритовым сердечником, можно увеличить, сделав на нем несколько витков проводника.По теория импеданс увеличивается пропорционально квадрату числа витков.Однако вследствие нелинейности ферритов и потерь в них два витка на сердечнике увеличат импеданс не в четыре раза, а несколько меньше.
В большинстве случаев феррит должен располагаться максимально близко к источнику помехи, что предотвратит передачу помех через другие элементы конструкции прибора, где их гораздо труднее отфильтровать.
Но для кабелей передачи данных, где проводники входят в экранированный корпус или выходят из него, ферритовые сердечники должны располагаться максимально близко к месту прохода через экран.Это предотвратит излучение помех проводниками внутри корпуса после фильтра.
См. также
Wikimedia Foundation
.
2010
.
Смотреть что такое «Ферритовый фильтр» в других словарях:
Фильтр — получить на Академике действующий промокод BeTechno или выгодно фильтр купить со скидкой на распродаже в BeTechno
ферритовый фильтр
— Тематики электротехника, основные понятия EN ferrite … Справочник технического переводчика
Без оплётки. Ферритовый бочонок (ферритовое кольцо) пассивный электрический компонент, использующийся для подавления высокочастотных помех в электрических цепях. Ферритовые бочонки используются как дополнительные внешние фильтры, как… … Википедия
У этого термина существуют и другие значения, см. Феррит. Стиль этой статьи неэнциклопедичен или нарушает нормы русского языка. Статью следует исправить согласно стилистическим правилам Википедии. Ферриты (оксиферы) химич … Википедия
— (от англ. balun balanced unbalanced) жаргонное название симметрирующего трансформатора, преобразующего элек … Википедия
Феррит: Ферриты (оксиферы) химические соединения оксида железа Fe2O3 с оксидами других металлов. Феррит (фаза) железо или сплав железа с объёмноцентрированной кубической кристаллической решёткой. См. также Ферритовый фильтр … … Википедия
ГОСТ 20935-91: Криоэлектроника. Термины и определения
— Терминология ГОСТ 20935 91: Криоэлектроника. Термины и определения оригинал документа: 4 бескорпусная монолитная интегральная микросхема СВЧ: Бескорпусный полупроводниковый прибор, содержащий сформированные на поверхности или в объеме… … Словарь-справочник терминов нормативно-технической документации
Большая советская энциклопедия
Внутренние и внешние компьютерные кабели могут работать как миниатюрные антенны, поскольку они преобразуют шумы напряжения и тока в электромагнитное излучение.
Ферритовые кольца для плоских и круглых кабелей обеспечивают эффективное подавление шумовых токов до их излучения в виде электромагнитных помех.
Неэкранированные кабели излучают помехи вследствие протекания по их медным проводникам синфазного шума, то есть высокочастотного тока, текущего в одном направлении по всем проводникам кабеля.Эти токи создают магнитное поле определенной величины и направления.
Кабельные ферриты ослабляют шумовые токи, «захватывая» магнитное поле и рассеивая часть его энергии в виде тепла т.е ферритовый элемент, надетый на проводники кабеля, создает большой активный импеданс для синфазных токов.Ферриты можно использовать на внутренних силовых кабелях с постоянным или переменным током, и на проводниках, по которым передаются аналоговые и цифровые сигналы.
Производители электронного оборудования используют ферриты для подавления электромагнитных излучений от внешних силовых и сигнальных кабелей системных блоков компьютеров, мониторов, клавиатур, принтеров и других периферийных устройств.
Длинные внешние силовые и сигнальные кабели работают как антенны, эффективно излучая помехи, создаваемые внутри корпуса прибора, во внешнюю среду.Использование ферритовых изделий позволяет снизить требования к экранированию внешних кабелей и во многих случаях дает возможность снизить их стоимость.
Кабельные ферриты для подавления электромагнитных помех следует выбирать, исходя из конкретной задачи, кабельный феррит должен создавать максимальный последовательный импеданс для частот шумового сигнала.
После выбора материала и приблизительных размеров сердечника создаваемый им последовательный импеданс и эффективность шумоподавления можно оптимизировать путем:
1. Увеличения длины охватываемой ферритом части проводника;2. Увеличения поперечного сечения ферритового сердечника (особенно для силовых цепей);
3. Выбора сердечника с внутренним диаметром, наиболее близким к внешнему диаметру проводника или кабеля;
faqhard.ru
Как увеличить сопротивление ферритового фильтра
Чтобы увеличить сопротивление ферритового фильтра и повысить защищенность прибора, надо увеличить индуктивность. Это можно сделать применением феррита с более высокой магнитной проницаемостью.
Другой способ – увеличить продольный размер (длину) трубки. Это можно сделать применением трубок с большей длиной или надеть на провод несколько фильтров.
И еще один метод – вместо одного витка попробовать сделать два или три, несколько раз пропустив провод через проходное отверстие трубки. Это тоже приведет к увеличению индуктивности и реактивного сопротивления фильтра.
Фильтр из нескольких витков
Все перечисленные способы, помимо повышения индуктивности, ведут к увеличению и паразитной ёмкости. Рассчитать это увеличение заранее на практике почти невозможно, и это надо учитывать при оценке эффективности работы ферритового фильтра.
Пошаговое применение
Съемная катушка открывается, и кабель, который должен быть защищен от электромагнитных помех, вставляется в катушку. Ферритовая клемма должна располагаться на 3 см выше конца провода.
Закройте устройство, и пластиковые предохранители в корпусе защелкнутся. Для повышения безопасности к другому концу соединительного кабеля можно прикрепить второй фильтр.
Если кабель находится в середине кольца, это одиночная катушка; если несколько катушек намотаны вокруг кольца, это кольцевая катушка. Эта техника более эффективна, чем одиночная катушка.
Чтобы выбрать ферритовый компонент, необходимо знать состав ферритового материала и его характеристики, размеры рассматриваемого компонента и параметры высокочастотного излучения компонента.
Выбор и применение чип-фильтров Chilisin
Для выбора оптимального типа ферритового чип-фильтра в первую очередь определяется спектр помех, требуемый уровень их подавления и диапазон рабочих токов. Исходя из условий применения, выбирается импеданс и допустимое сопротивление чип-фильтра по постоянному току. По полученным параметрам подбирается серия и тип чип-фильтра с требуемой полосой эффективного подавления помех. Значение тока и сопротивление особенно важны при установке чип-фильтров в цепях питания. В первую очередь нужно выбирать такие типы, которые обеспечивают работу фильтра без насыщения. Значение сопротивления на постоянном токе обеспечит минимальное падение напряжения.
В таблице 3 приведены рекомендуемые значения импедансов ферритовых чип-фильтров для применения в различных цепях электронной аппаратуры.
Таблица 3. Характерные значения импедансов для различных цепей
| Цепь | Импеданс, Ом |
| Цепи заземления | 1…10 |
| Линии питания | 10…20 |
| Линии видеосигнала, тактирующие сигналы и линии передачи данных | 50…90 |
| Длинные линии передачи данных | 90…150 и более |
Типовыми применениями для ферритовых чип-фильтров является:
- фильтрация «звона» в линиях передачи данных;
- развязка питающего напряжения;
- развязка земли.
Фильтрующий эффект увеличивается при:
- использовании шунтирующих конденсаторов, подключаемых к земле. Выбор номинала конденсатора зависит от спектра помех и частоты затухания;
- низком выходном сопротивление источника.
Устанавливаются чип-фильтры, как правило, максимально близко к устройству-источнику помех, чтобы уменьшить эффективную длину провода-антенны с высокочастотным шумом.
Конструкция фильтра
Фильтры, наиболее часто используемые электронщиками и радиолюбителями, имеют цилиндрическую или прямоугольную форму. Они имеют защелки, позволяющие снять их с кабеля, или отформованы на месте. Они используются для усиления фильтрации высокочастотных помех на соединительных кабелях. В месте, где катушка надевается на кабель, индуктивность увеличивается в сто раз.
Цилиндрический
Катушка представляет собой удлиненную ферритовую сборку, которую производитель размещает на силовых и соединительных кабелях во время производства. Они уменьшают побочное излучение, исходящее от кабеля к устройствам, вызывающим шум. Кабель действует как антенна и генерирует вокруг себя излучение в сотни МГц. Цилиндры устанавливаются с одной стороны кабеля от источника излучения или с двух сторон. Размещение цилиндров на кабеле не является панацеей от высокочастотных помех. Встроенные в электронный блок фильтры являются идеальным решением.
В форме кольца
Импеданс катушки, состоящей из витков кабеля, проходящих через ферритовое кольцо, является низким для низкочастотных сигналов и высоким для высокочастотных импульсов. Диапазон частот зависит от количества катушек, размера и материала, из которого изготовлено кольцо. Помехи, проходящие через кольцо по кабелю, ослабляются. Величина затухания составляет 10-15 дБ. Для удобства монтажа светильник состоит из 2 полуколец в пластиковом корпусе со встроенным замком. Благодаря такой конструкции кольцо можно прикрепить к кабелю за несколько минут.
В электронных приложениях кольца могут использоваться
- В цепях связи и питания,
- В линиях логических сигналов.
Чтобы увеличить импеданс, необходимо поместить несколько витков проволоки вокруг устройства.
Импеданс увеличивается в квадрате — 2 витка в 4 раза, 3 витка в 9 раз и 4 витка в 16 раз.
Проволока должна быть намотана так, чтобы кольцо защелкивалось правильно и не продавливало стенки. Необходимо заранее рассчитать витки и приобрести якорь с необходимым размером внутреннего диаметра.
Описание
Ферритовые фильтры используются двумя различными способами, хотя внешне это выглядит одинаково, и часто можно увидеть использование одинаковых марок ферритов:
- Фильтр, установленный на одиночный (одножильный, однофазный) провод. В этом случае, в зависимости от марки феррита и интересуемого частотного диапазона заграждения, он работает как:
- Индуктивность. ВЧ мощность отражается обратно в кабель.
- Поглотитель. ВЧ мощность рассеивается в феррите, что более предпочтительно.
- Смешанный режим.
- Фильтр, установленный на многожильный кабель, такой как кабель передачи данных, шнур питания, или интерфейс: USB, Видео, и др. В таком случае феррит создаёт на данном участке кабеля синфазный трансформатор
(англ. balun
), который, пропуская противофазные сигналы (несущие полезную информацию), отражает (не пропускает) синфазные помехи. В этом случае не следует использовать поглощающий феррит во избежание нарушения передачи данных, и желательно применение более высокочастотных ферроматериалов.
Ферритовый фильтр — один из самых простых и дешёвых типов интерференционных фильтров для установки на уже существующие провода. Для обычного ферритового кольца провод либо продевается через кольцо (образуя одновитковую катушку индуктивности), либо образует многовитковую тороидальную обмотку, что увеличивает индуктивность и, соответственно эффективность помехоподавления. Также используются разборные фильтры на защёлках, которые можно просто надеть на кабель.
Ферритовые фильтры используются как на сигнальных проводах для ослабления внешних помех, так и на проводах питания для уменьшения создаваемых ими помех.
Related Posts
Главное преимущество электролитических конденсаторов состоит в их огромной удельной емкости. Но выигрыш в емкости достигнут проигрышем по некоторым другим параметрам. Одним из таких проигрышей является то, что работа электролитических конденсаторов…….
Надежность – вещь, которой никак нельзя пренебрегать! В целом, современные компоненты весьма надежны, но бывают ситуации, когда вследствие неправильного использования, что-то быстро выходит из строя. Обычно каждый элемент имеет некоторый…….
Обычно для тестирования усилителей используется синусоидальный сигнал. Он же зачастую применяется и для измерения максимальной выходной мощности
Реальный музыкальный (и вообще звуковой) сигнал имеет одно важное отличие: он очень динамичный…….
Речь пойдёт о «ленивой намотке». Это когда лень считать витки. https://сайт/
