Что такое чипсет материнской платы и какой лучше выбрать?

Архитектура без северного моста

В процессорах последнего поколения северный мост уже встроен в микросхему самого процессора, что значительно повышает его производительность. Поэтому на новых системных платах он вообще отсутствует — остается только южный мост.

На примере ниже в чипсете отсутствует северный мост, так как его функцию на себя берет процессор со встроенным видео-ядром, однако от него также мы видим обозначение скорости шины данных.

В работе современных процессоров используется шина QPI (QuickPath Interconnect), а также графический контроллер PCI-e x16, который раньше был в северном мосту, а теперь встроен в процессор. В результате того, что они стали встроенными, характеристики основной шины данных не так важны, как это было в архитектуре предыдущего поколения с двумя мостами.

В современных чипсетах на новых платах присутствует другой параметр работы шины — трансферы в секунду, который указывает на количество операций по передаче данных в секунду. Например, 3200 МТ/с (мегатрансферы в сек) или 3.2 ГТ/с (гигатрансферы).

Эта же характеристика указывается и в описаниях процессоров. Причем, если у чипсета скорость работы шины 3.2 ГТ/с, а у процессора, например, 2 ГТ/с, то данная связка будет работать по меньшему значению.

Производители чипсетов

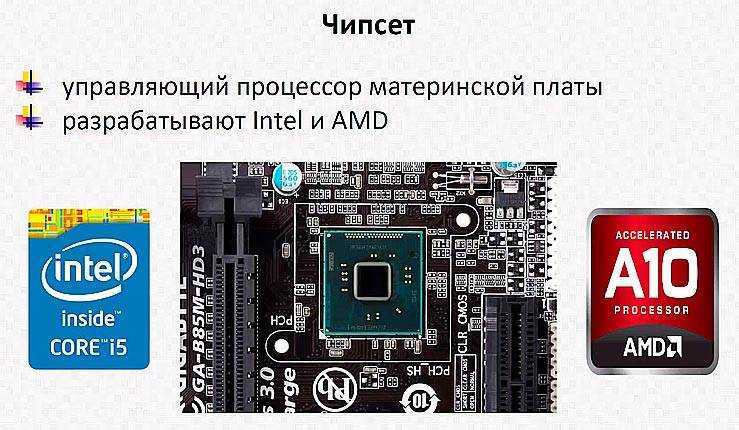

Основными игроками на рынке производителей чипсетов являются уже знакомые нам по процессорам фирмы Intel и AMD, а также NVidea, которая больше известна пользователям по своим видеокартам, и Asus.

Поскольку основными производителями являются на сегодняшний день первые два, давайте взглянем на современные и уже устаревшие модели.

Чипсеты Intel

Маркировка чипсета буквой перед цифрой означает мощность чипсета внутри одной линейки.

В последнее время для нового чипсета LGA 1155 были введены еще несколько новых серий:

Из схемы чипсета можно легко понять, какие встроенные и внешние функции он поддерживает. Для примера посмотрим на схему современного производительного чипсета Intel Z77.

Первое, что обращает на себя внимание — отсутствие северного моста. Как мы видим, данный чипсет работает с процессорами со встроенных графическим ядром (Processor Graphics) серии Intel Core

Для домашнего компьютера встроенного ядра будет достаточно для работы с документами и просмотра видео. Однако, если требуется большая производительносмть, например при установке современных игр, то чипсет поддерживает установку нескольких видеокарт в слот PCI Express 3. Причем, при установке 1 видеокарты она будет задействовать 16 линий, двух — каждая по 8 линий, либо одна 8, другая 4, а оставшиеся 4 линии будут задействованы для работы с устройствами по технологии Thunderbolt.

Также чипсет готов к дальнейшей модернизации и разгону системы (Intel Extreme Tuning Support).

Для сравнения, посмотрим на другой чипсет — Intel P67, который изображен ниже. Основное отличие его от Z77 — в том, что он не поддерживает работу со встроенным видеоядром процессора.

Это означает, что материнская плата, оснащенная P67, не сможет работать со встроенным графическим ядром процессора и к ней обязательно придется покупать дискретную (отдельную) видеокарту.

Чипсеты AMD

Самые слабые по производительности те модели, в названии которых только цифры.

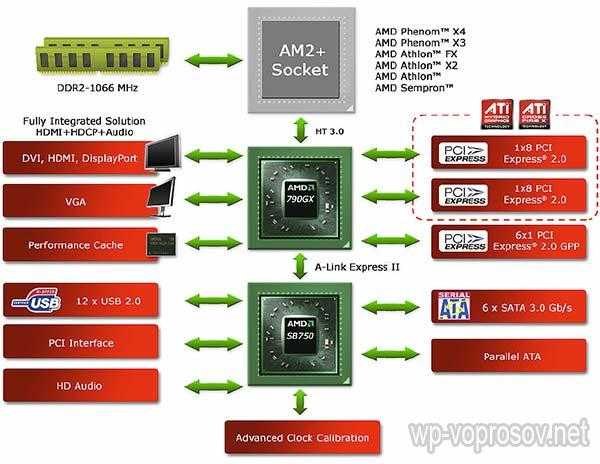

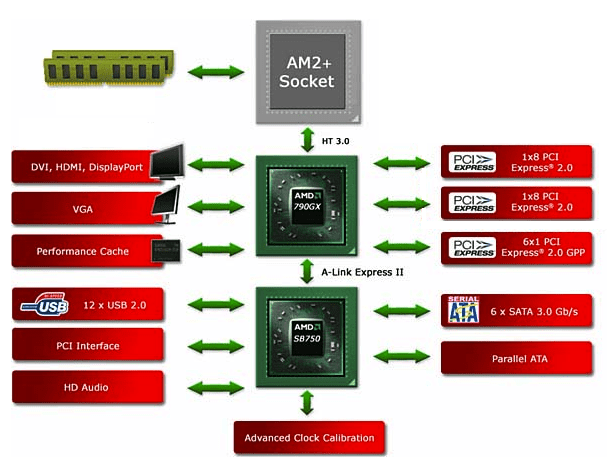

Шина, которая связывает процессор и чипсет у AMD называется Hyper Transport (HT). В современных чипсетах, работающих с сокетами AM2+, AM3, AM3+ она версии 3.0, в AM2 — 2.0.

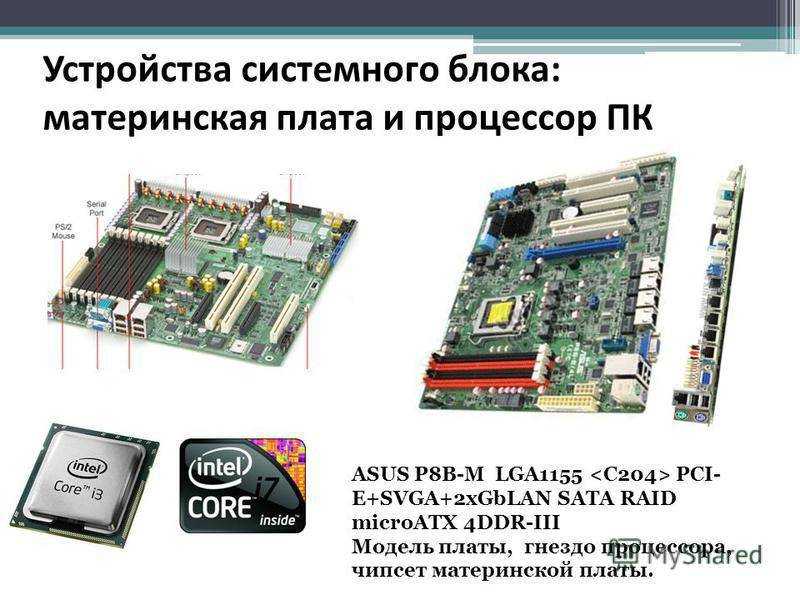

Посмотрим пример описания материнской платы на сайте и определим, какой чипсет на ней размещен.

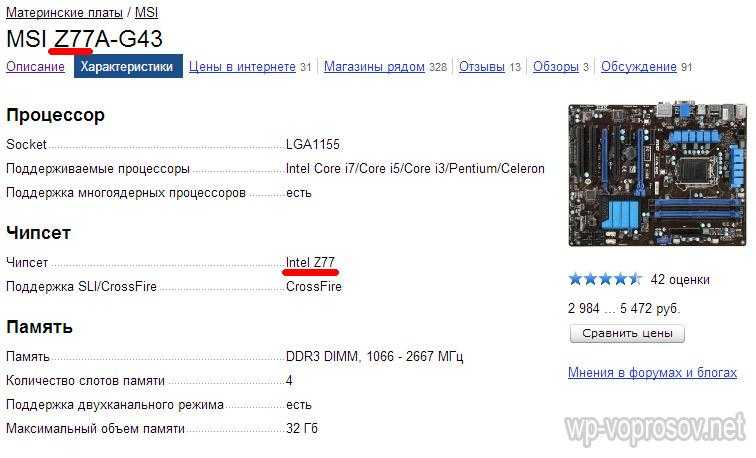

На данном рисунке мы имеем модель MSI Z77A-G43 — уже из самого названия понятно, что она оснащена чипсетом Intel Z77, что также подтверждается в подробном описании.

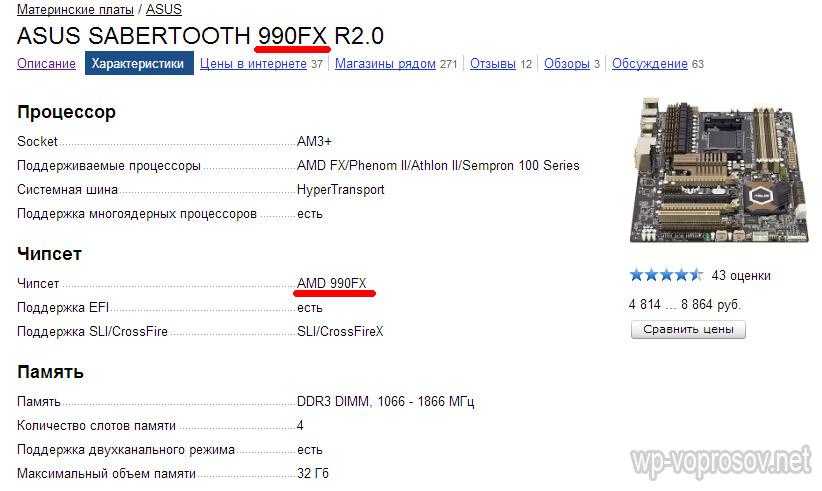

А здесь — плата ASUS SABERTOOTH 990FX R2.0 с производительным чипсетом от AMD 990FX, что также видно как из названия, так и при подробном описании.

MSI MEG Z390 GODLIKE

Одна из топовых материнских плат на базе чипсета Intel Z390. Для самых мощных игровых компьютеров! И с соответствующей ценой.

Скоростной WiFi-экстендер Killer xTend, WiFi-чип Killer WiFi AC 1550, четыре быстрых слота M.2, ЦАП Xtreme Audio, четыре слота PCIe — здесь есть все.

Конечно же, не обошлось и без настраиваемой RGB-цветомузыки. Потенциал для разгона тоже максимальный — плата оснащена продвинутыми системами охлаждения и очень надежными VRM.

Для тех, кто не терпит компромиссов и располагает соответствующим бюджетом.

Особенности:

Intel Z390, socket: LGA1151, ATX, DDR4 DIMMx4 (4600 МГц), 4xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 2×1000 Мбит/с, wi-Fi:802.11ac, звук: 7.1

Тип соединения

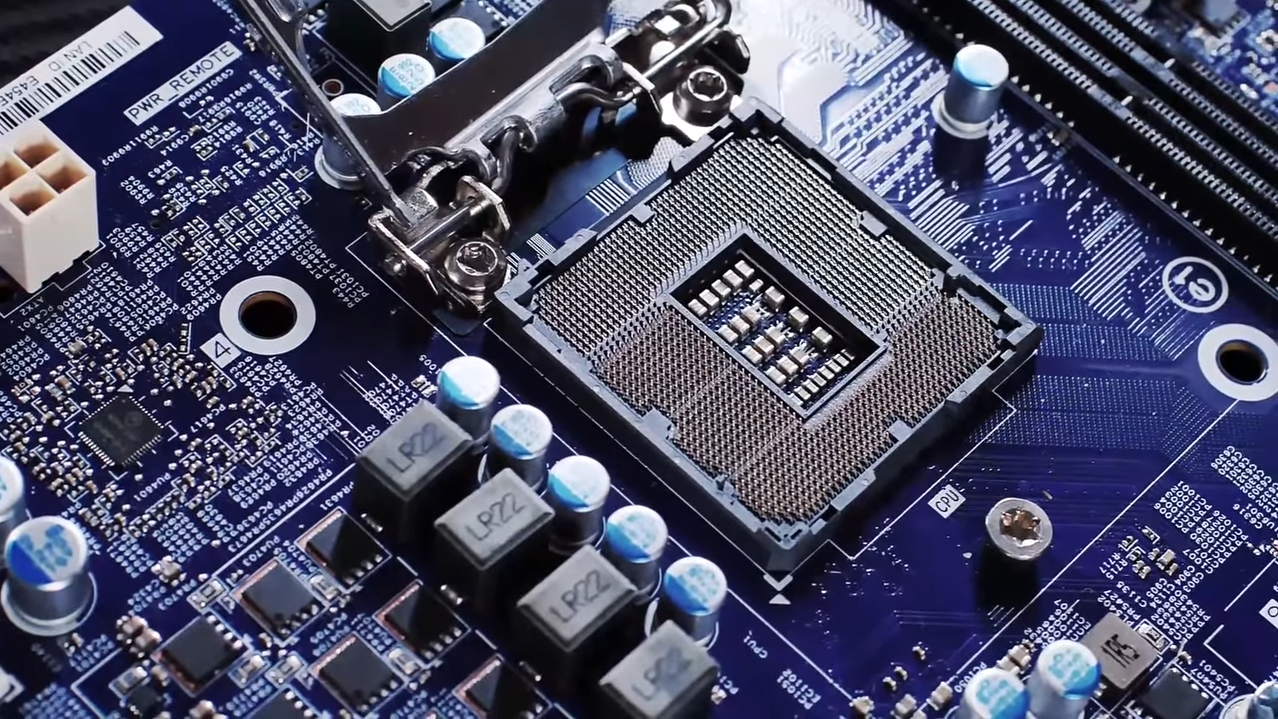

Стоит рассказать и про тип соединения материнской платы с процессором, то есть про то, как именно они соединяются. Актуальны на текущий момент два вида соединений, а именно: PGA и LGA.

Если говорить про PGA, то данное соединение присуще материнским платам для процессоров от AMD, хоть и присутствуют редкие представители от Intel. Характерно данное крепление тем, что процессор сам имеет контактные «ножки», которые вставляются в материнку.

Тем временем соединение LGA свойственно процессорам от Intel, хоть здесь и присутствуют исключения в виде серверных и специализированных чипов от AMD. Данное соединение полностью противоположно PGA, ведь сам чип не имеет упомянутых и показанных выше контактных «ножек». Вместо этого, они располагаются на самой материнской плате. Данная информация особенно важна при выборе как материнки, так и процессора именно от Intel, ведь компания часто указывает тип крепления прямо в названии.

Особенности выбора чипсета

Итак, какой чипсет выбрать, если вы решили сделать апгрейд и уже остановили свой выбор на конкретном процессоре?

Прежде всего, определяемся с платформой, в подавляющем большинстве случаев это будет Intel или AMD. Поскольку МП и центральный процессор взаимосвязаны друг с другом, выбираем материнку под CPU. В наши задачи не входит определение, какой из двух производителей лучше – оба имеют целый ряд конкурентных моделей, примерно совпадающих по своим характеристикам.

Поскольку ЦП мы уже выбрали, круг претендентов уменьшается примерно вдвое

Но и выбор из оставшихся моделей не так прост, поскольку нужно принимать во внимание множество других характеристик материнской платы. Отметим, что с ростом производительности стоимость материнки растёт едва ли не в геометрической прогрессии, поэтому слепая гонка за скоростью далеко не всегда целесообразна

Если вы хотите собрать офисный компьютер, от которого не требуется сверхвысокой производительности, трата денег будет попросту бессмысленной – в повседневной работе вы будете задействовать только малую часть ресурсов ПК. Так что ещё на этапе выбора процессора определитесь, с какими задачами вам придётся сталкиваться, и исходить именно из этого.

Второй момент – совместимость процессора и материнской платы: выбрав бюджетное CPU, не имеет особого смысла покупать дорогую материнку, собранную на топовом чипсете серии Z. Другими словами, определять, на каком чипсете выбирать МП, необходимо исходя из характеристик процессора.

Общие рекомендации, как выбрать оптимальный чипсет для материнской платы, выглядят следующим образом:

Для домашнего/офисного ПК (при предположении, что его владелец – не заядлый геймер) будет оптимальной бюджетная сборка, поскольку высокой нагрузки по производительности не предвидится. Встроенный в CPU графический чип в связке с материнкой, основанной на бюджетном наборе чипсетов Н110/Н310, будет подходящим по соотношению производительности и цены вариантом. Такой набор не блещет высокой функциональностью, но с обычными вычислительными задачами справляется очень даже неплохо.

Если предполагается интенсивное использование графически ориентированного программного обеспечения или игр, требования которых к железу не самые высокие, имеет смысл дополнить материнскую плату внешней видеокартой, а значит, процессор со встроенным графическим ядром не нужен, достаточно лишь поддержки внешнего видеоадаптера. Для такого ЦП подходящими будут МП на чипсетах B150/B250. Недостатка в моделях плат с комплектами микросхем среднего ценового уровня на рынке не замечено, причём хорошие решения имеются как у Intel, так и у его извечного оппонента.
Топовый уровень и процессоров, и материнских плат требуется для компьютера, на котором предполагается профессиональная работа с графикой высокого разрешения, а также применение «тяжёлых» современных игр

Подобрать подходящий чипсет здесь тоже непросто – обращайте внимание на модели, поддерживающие работу нескольких графических карт и предполагающие возможность разгона. Типичный пример – чипсеты Z170/Z270 (разгон ЦП и памяти)

Для МП на основе Z170 встречаются модификации с BIOS, допускающим разгон CPU без индекса К, исключительно по шине. Отметим, что материнки верхнего ценового уровня обладают отличным функционалом – здесь нередко встречаются встроенный модуль Wi-Fi, а также Bluetooth, водяное охлаждение и другие «плюшки» и особенности. Если вы не принадлежите к числу оверклокеров, можно подобрать производительный набор процессор–материнка без возможности разгона, и это не означает, что он не будет справляться с ресурсоёмкими играми или программами. У Интел для игровых ПК можно порекомендовать МП на чипсетах Z370, В360, Н370.

Какую системную плату выбрать

При покупке комплектующих следует ориентироваться исходя из приоритетных задач, которые пользователь ставит перед компьютером, и режима его эксплуатации. Я рекомендую:

• Z370 — если вы планируете разгонять оперативку и «камень»;
• B360 — Для универсального компьютера;
• H370 — для такого же, но с RAID массивом;
• H310 — для бюджетной сборки или офисного компьютера.

Также при выборе системной платы учитывайте прочие важные параметры: поддерживаемые типы ОЗУ и количество слотов под нее (лучше 4, чем 2), форм-фактор, наличие и количество необходимых портов: LAN, PCI, PCI-E, USB, SATA, M.2, FireWire (не обязательно).

Чипсет Z390 может оказаться перемаркированным Z370

27 июня 2018 года

Похоже, что новые 8-ядерные процессоры Coffee Lake смогут работать и на чипсете Z370, поскольку новый чипсет Z390 на самом деле может оказаться перемаркированным Z370.

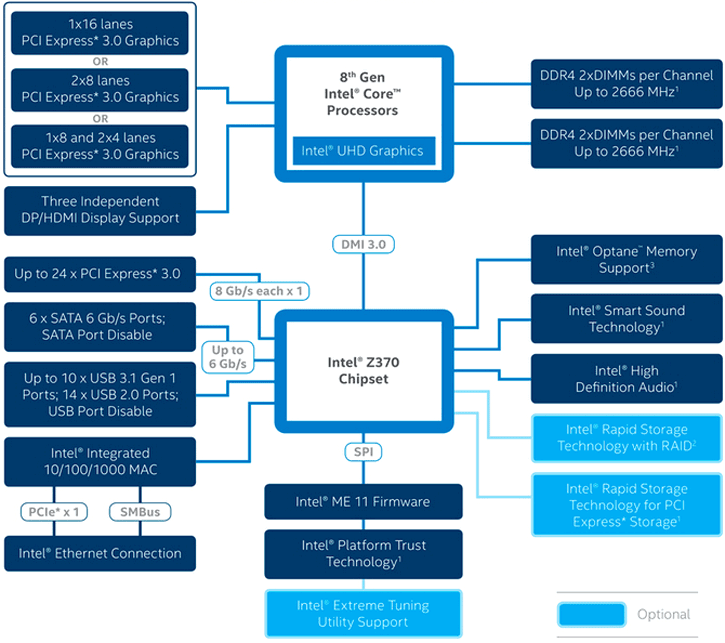

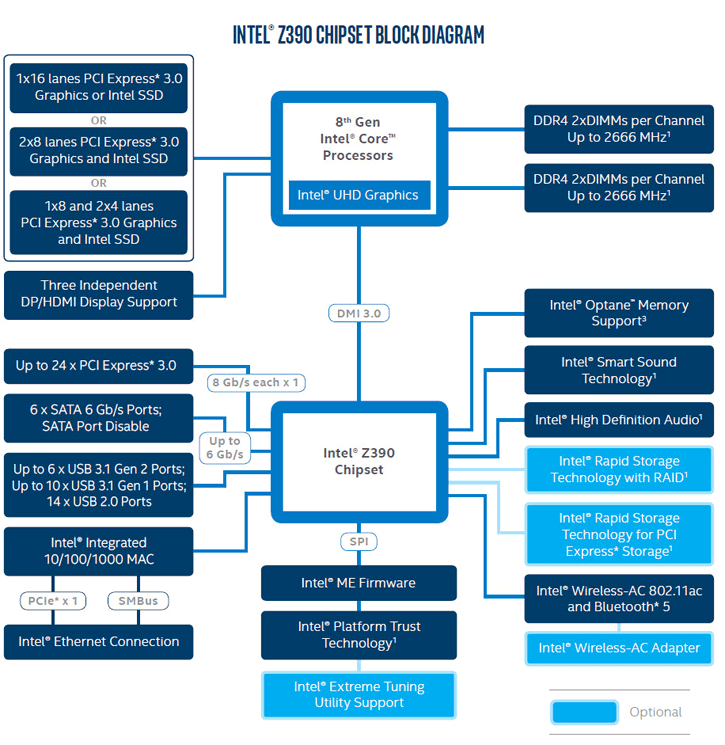

Недавно сайт Intel опубликовал блочную диаграмму нового чипсета, которая практически ничем не отличается от Z370. Более того, согласно свежим слухам, все недостающие в Z370, но заявленные в Z390 компоненты, вроде модуля беспроводной связи стандарта AC, Intel рекомендует реализовывать сторонними микросхемами.

Что касается Z390, то сейчас о нём известно, что он будет работать с 8-ядерными процессорами Coffee Lake. Он будет работать с сокетом LGA 1151, а интерконнект будет реализован шинной DMI 3.0 (которая на самом деле занимает 4 линии PCIe). Равно как и в младшей версии, Z390 получит 24 линии PCI -Express. Также он получит 6 портов SATA 6 Гб/с с поддержкой AHCI и RAID и до трёх 32 Гб/с коннекторов M.2/U.2. Останется также поддержка гигабитной сети.

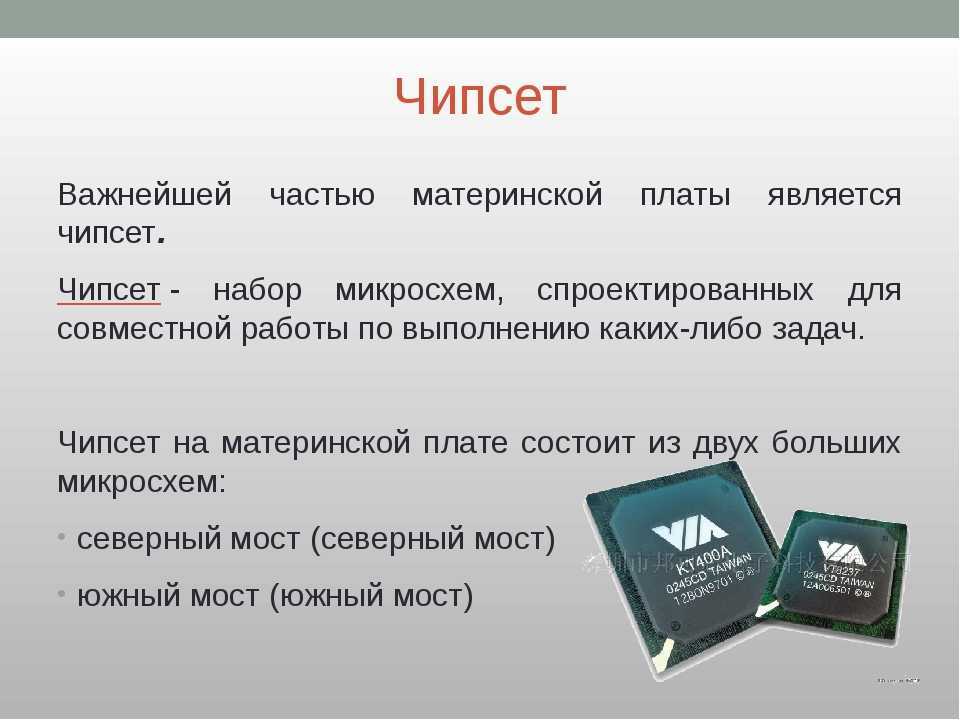

Чипсет

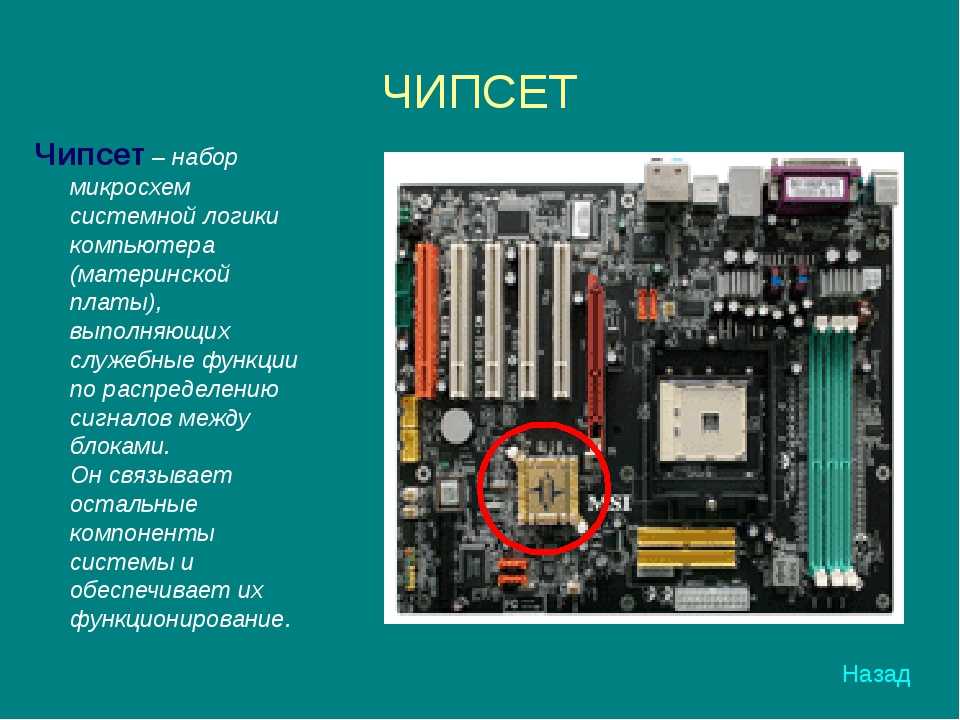

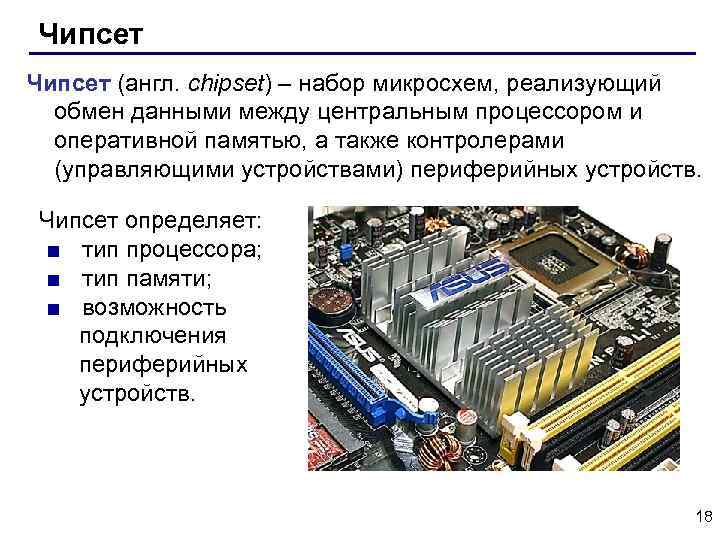

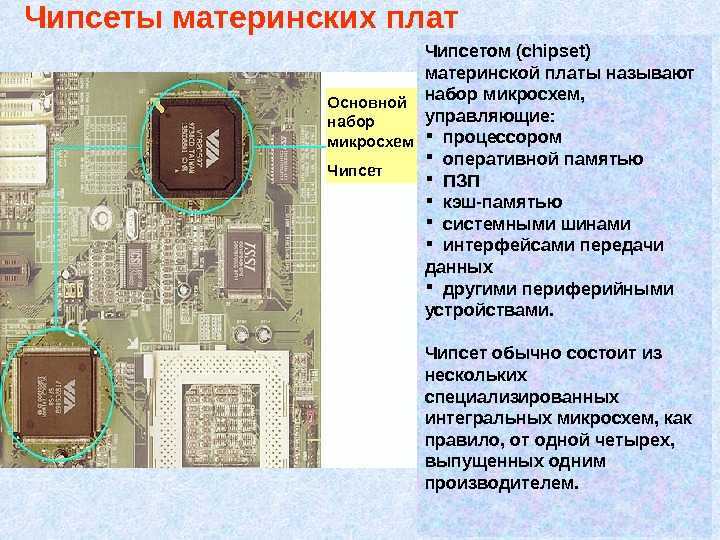

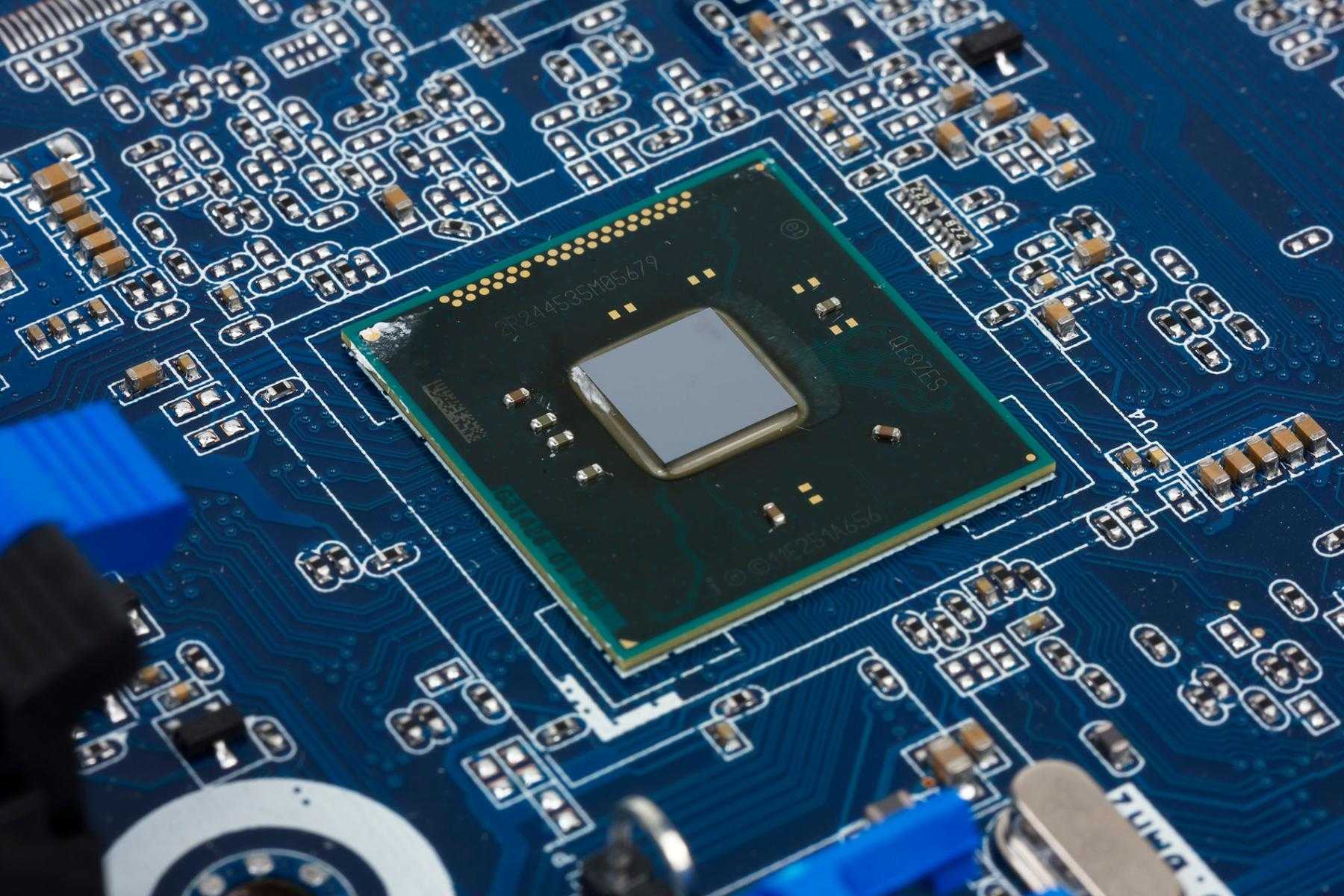

Чипсет — это электронный чипсет обеспечение связи между различными элементами материнской платы, включая процессор.

Таким образом, вы понимаете, что в зависимости от модели она будет поддерживать большее или меньшее количество функций; например Чипсет Z97 поддерживает процессоры 4-го и 5-го поколения, такие как:

i7 5960X Extreme Edition является частью четвертого поколения — процессора Haswell

Серийные процессоры Бродуэлла кто преуспеет Haswell вскоре должен быть раскрыт Intel.

Возьмем для примера схемы, включающие 2 чипсета от Intel, старой модели: H61 который датируется 2011 годом и Z97 выпущен в феврале 2014 года.

Разница значительна, даже если принцип остается тем же самым, мы находим соответствующую поддержку для типов процессоров, а также пропускную способность между очень разными элементами.

Z97 следует логике развивающихся технологий с совместимостью с PCIe 3.0, памятью DDR3 / 3L, портами SATA 6 Гбит / с, портами USB 3.0. Что касается X99, нового набора микросхем Intel, предназначенного для геймеров и требовательных пользователей, он позволяет управлять 8-ядерным процессором, таким как последний i7 на LGA 2011 (сокет), а также обеспечивает еще более эффективное управление несколькими задачами, а также мы можем видеть это на диаграмме выше, поддержка Память DDR4 актуально.

Сравнительный

Чтобы согласовать типы наборов микросхем, нам необходимо различать их использование: одни предназначены для высокопроизводительных ПК, другие — для большой аудитории или даже для серверов.

Классические рабочие столы

Большинство ПК оснащены следующими наборами микросхем, особенности которых заключаются в следующем:

Rapid Storage Technology (RST) соответствует более высокой производительности SSD и использованию кеш-памяти в них (Smart Response Technology — SRT).

Для ноутбуков некоторые особенности ограничены, но в основном мы используем те же характеристики, часто они более экономичны с точки зрения энергопотребления (HM76, HM75, UM67…).

Обычно, чтобы идентифицировать их, мы добавляем M после первой буквы. Пример: QM87 или HM87. Для получения дополнительной информации мы приглашаем вас посетить веб-сайт Intel.

ПК для бизнеса

Мощные ПК

При исследовании материнских плат, независимо от марки (Asus, Gigabyte, MSI, ASRock и т. Д.), Вы можете сначала обратиться к интегрированному набору микросхем, а затем к различным особенностям собранных материнских плат.

Мы будем регулярно обновлять эти сравнительные таблицы.

Зачем материнской плате нужен чипсет

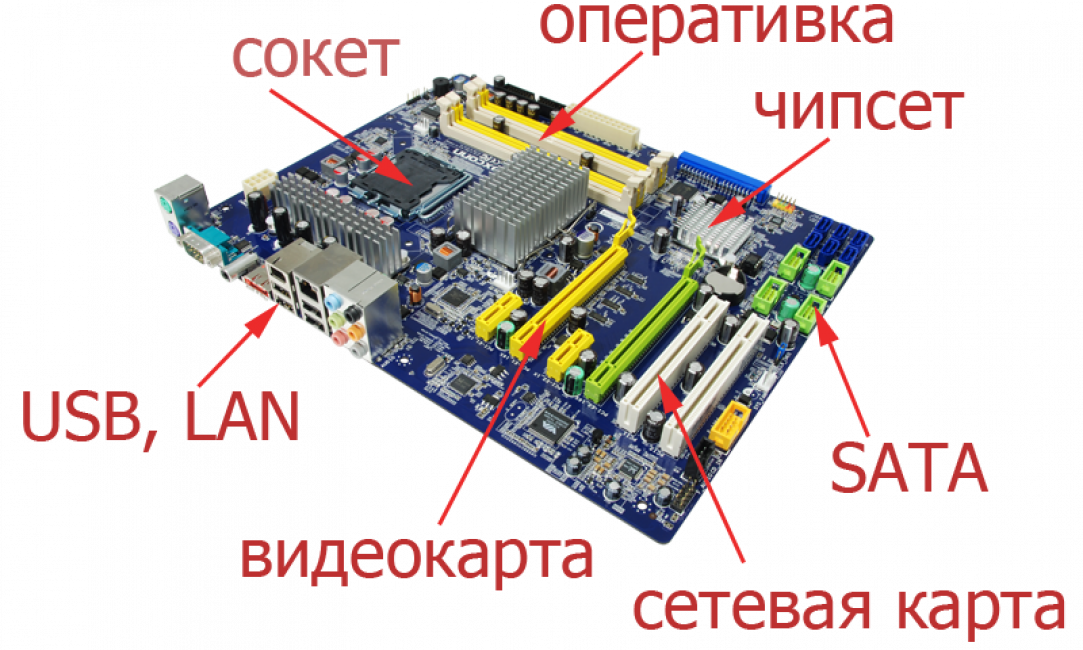

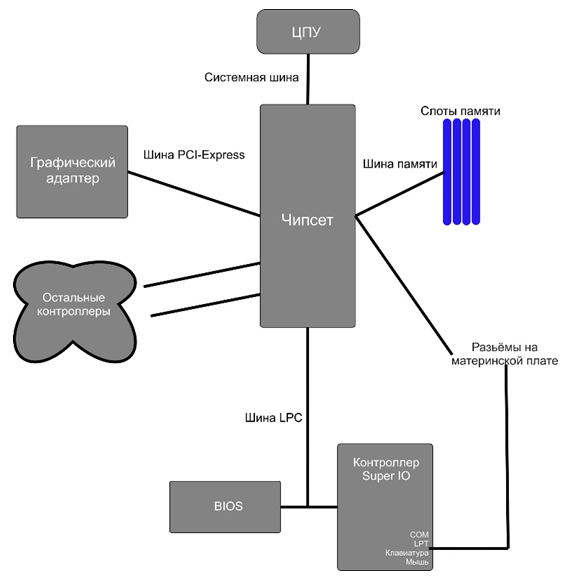

Современный компьютер – сложное устройство, состоящее из множества компонент и периферийных устройств. Если первые настольные ПК имели практически неизменяемую архитектуру, то сегодня такой подход неприемлем. А значит, обеспечить совместимость различных комплектующих (ЦП, видеокарта, жёсткий диск, оперативка) становится самостоятельной и не менее сложной задачей, которая возлагается на специальный набор микросхем (именно так и переводится слово чипсет).

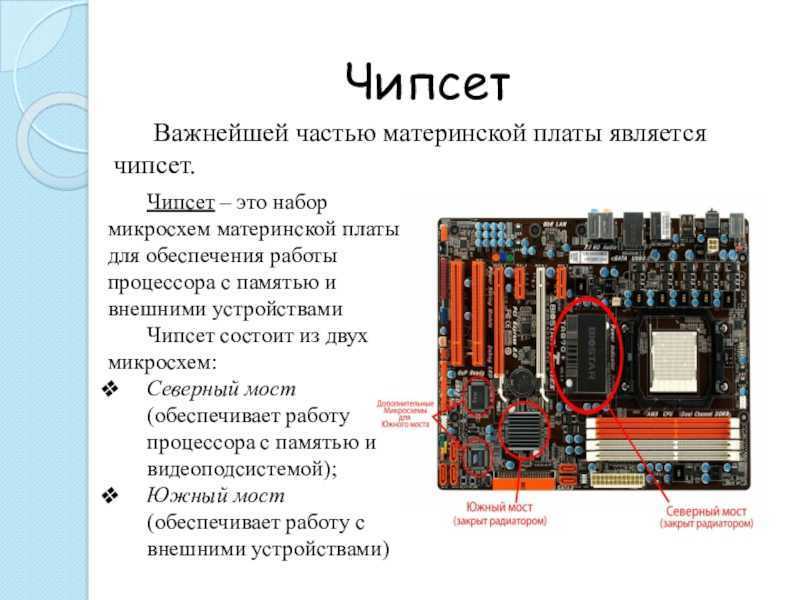

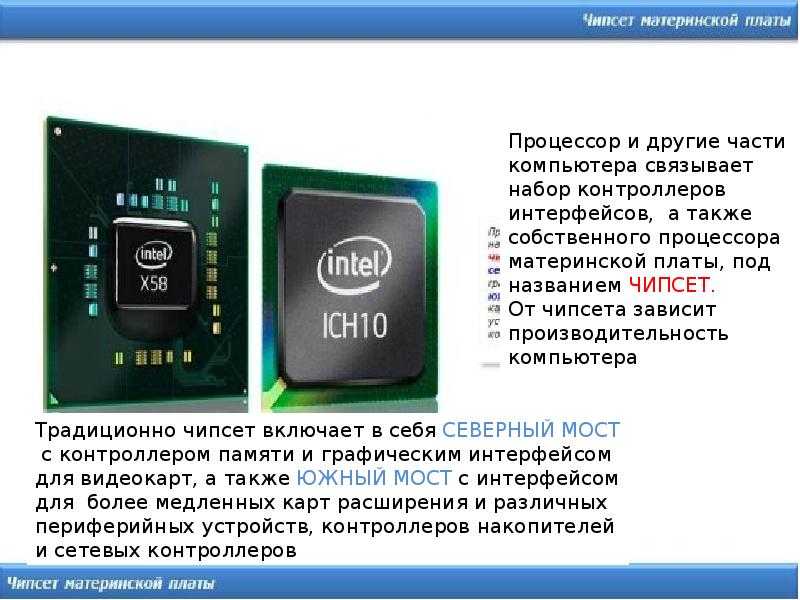

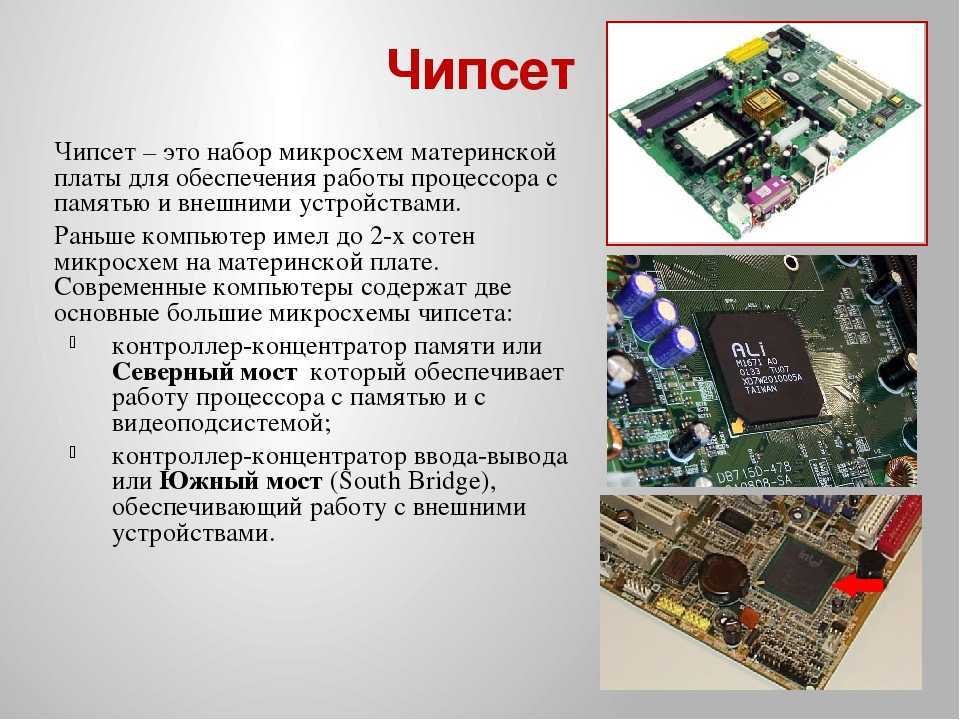

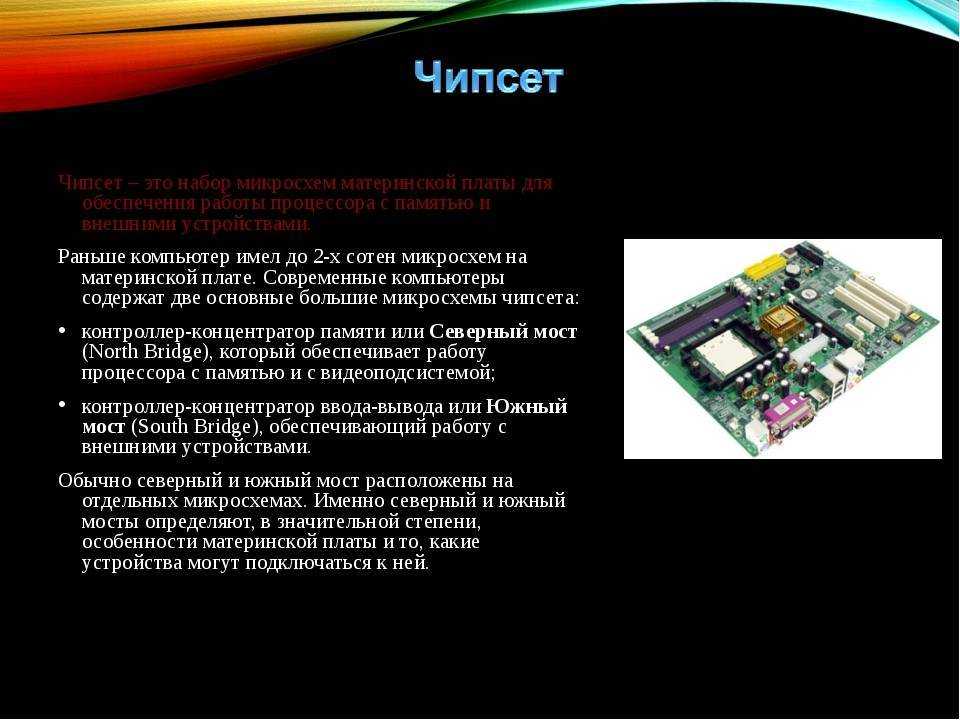

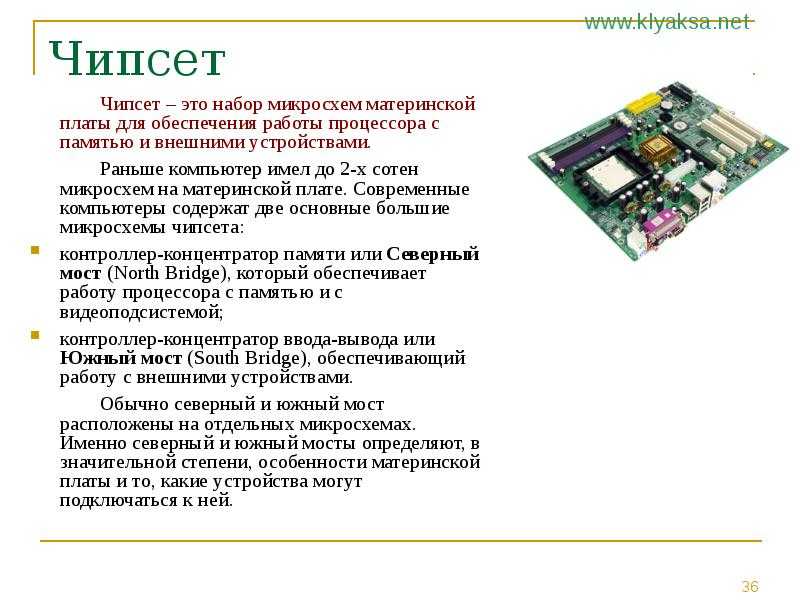

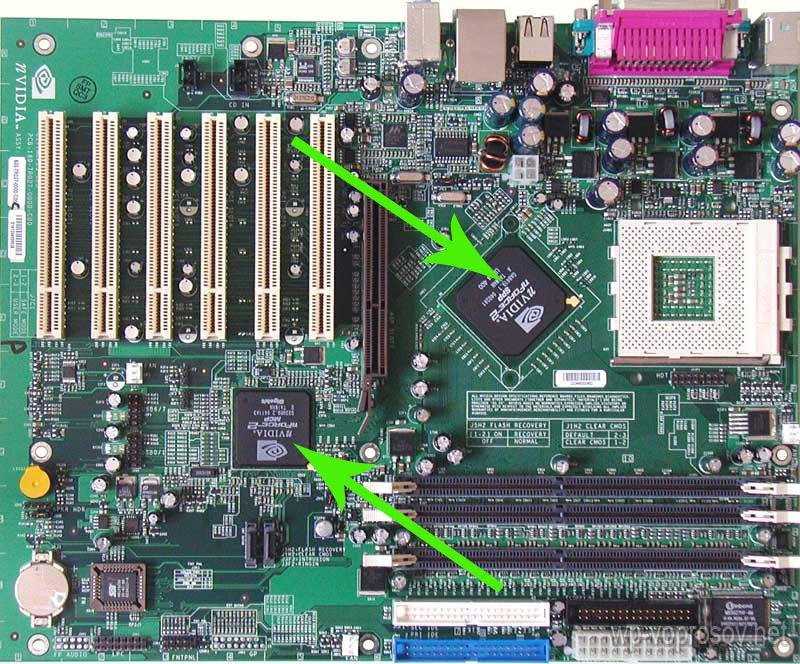

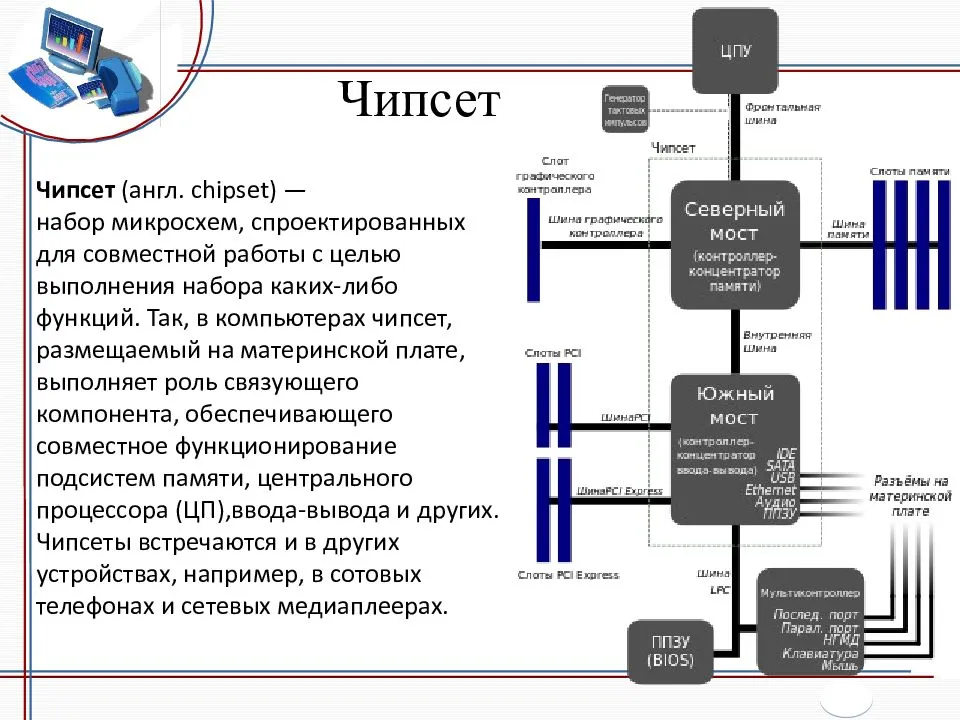

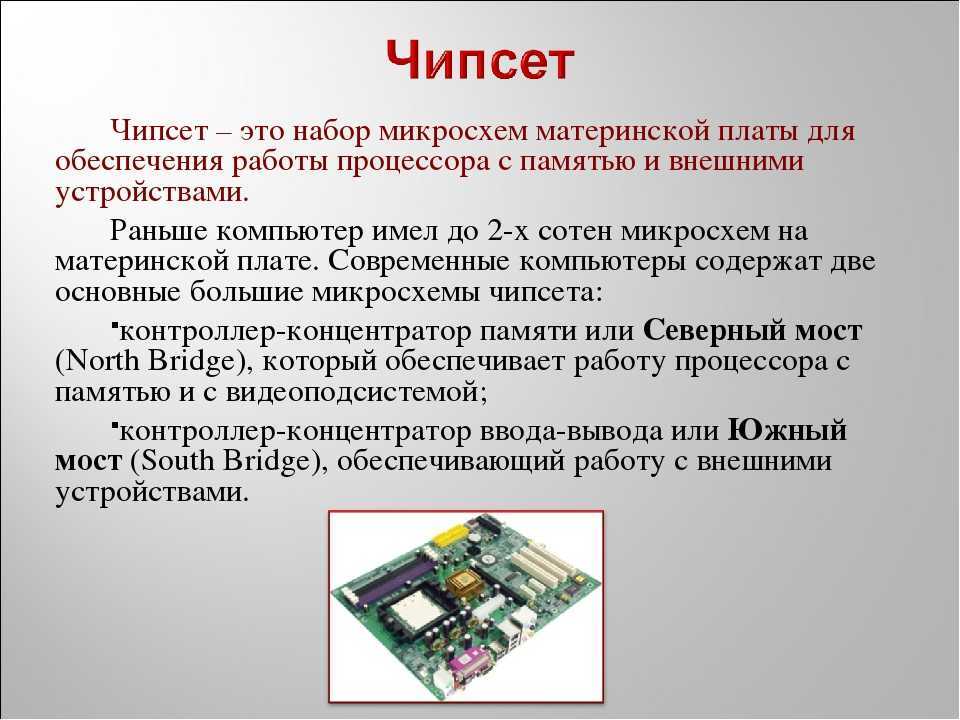

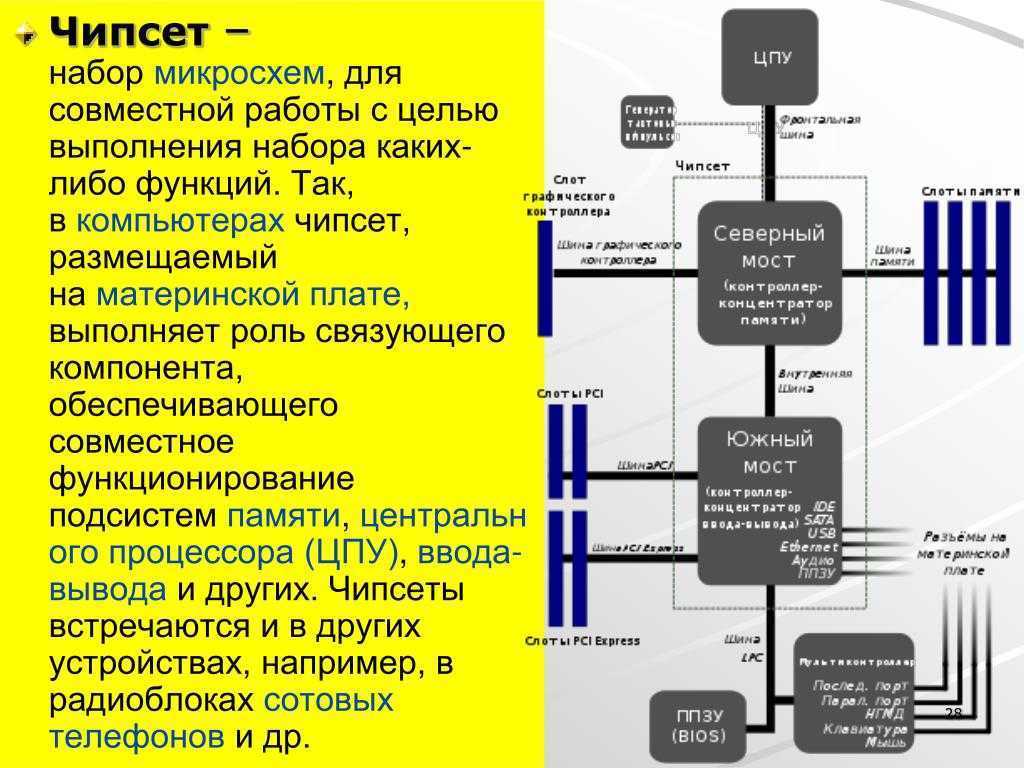

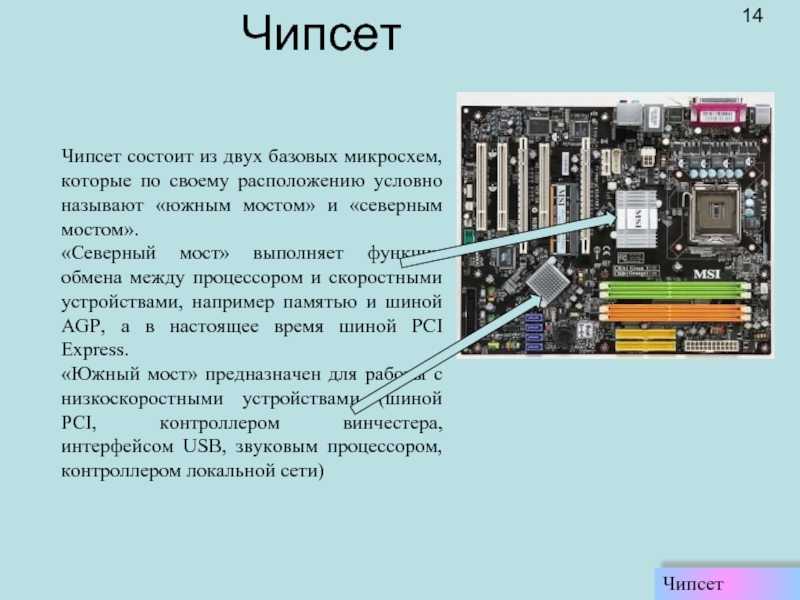

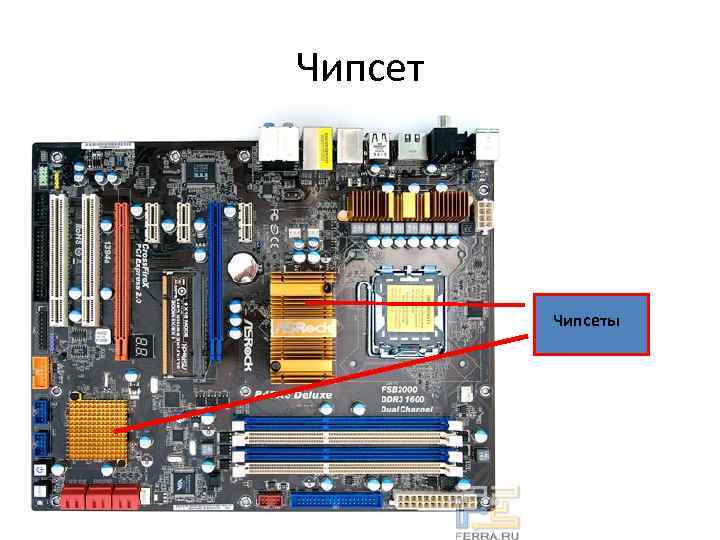

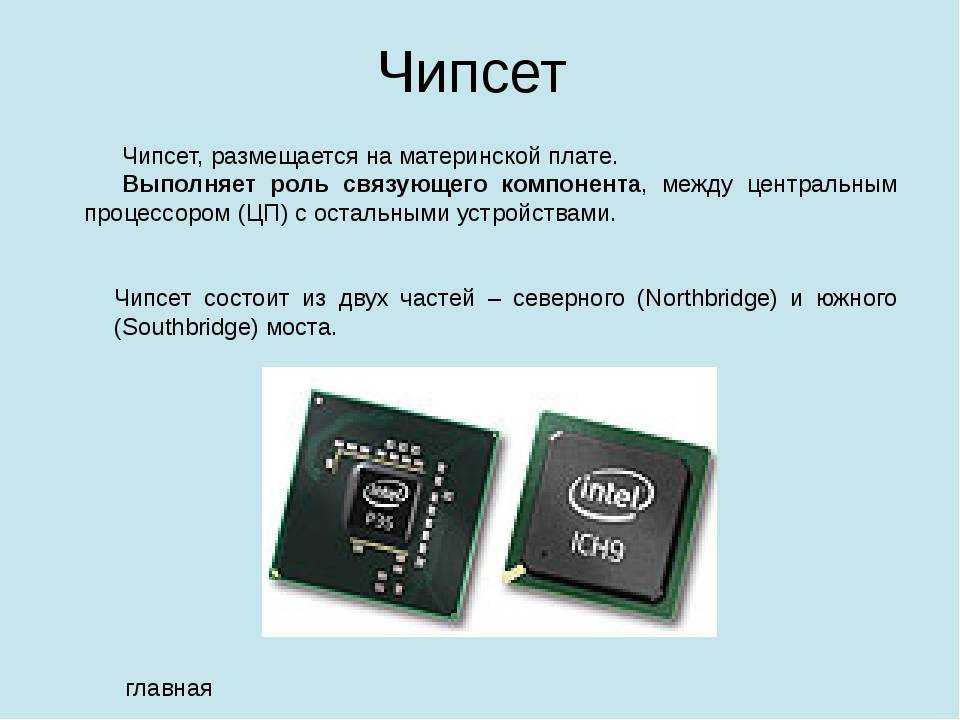

Классическая архитектура МП предполагает наличие двух таких микросхем, северного и южного моста. Свои названия они получили из-за особенностей расположения на материнской плате, вверху и внизу. Со словом «мост» тоже всё понятно – чипсеты связывают между собой процессор, графический адаптер, дисковую подсистему и так далее.

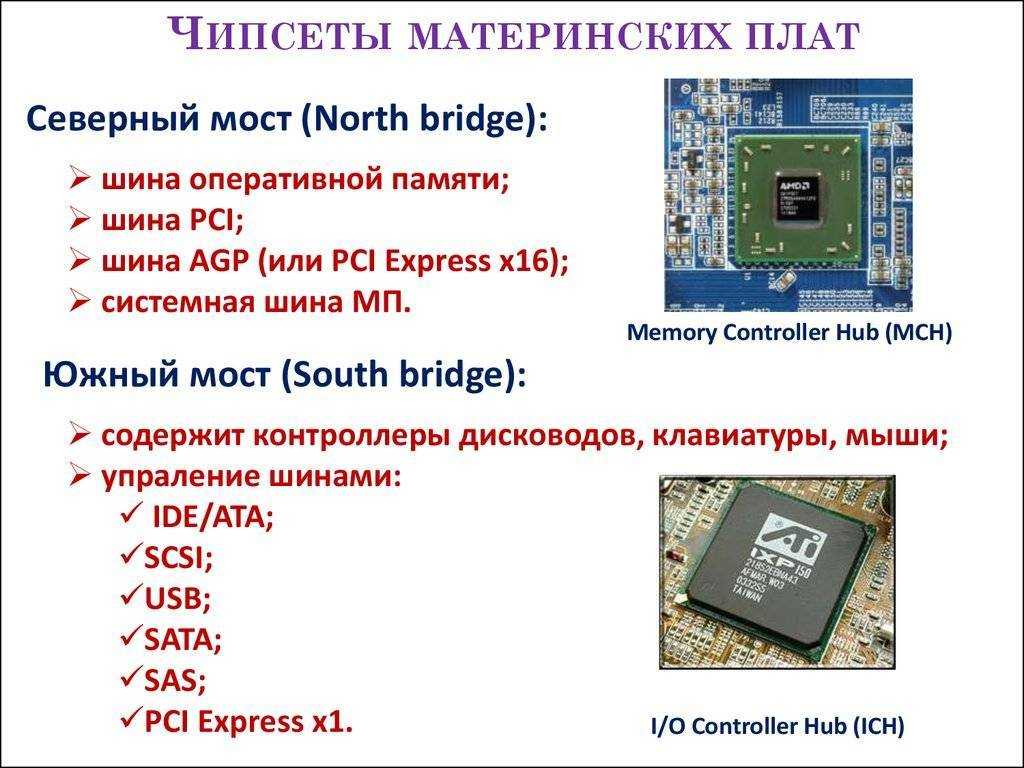

В частности, северный мост отвечает за:

• взаимодействие CPU и GPU;
• обмен данными между процессором и оперативной памятью.

В функции южного моста входят:

• обмен данными между ЦП и накопителями;
• координация функционирования звуковой платы;
• управление работой оптических приводов;
• обмен данными с периферийными устройствами, реализованный через контроллеры PCI, USB, EIDE/SATA.

ВНИМАНИЕ. Связь между мостами и другими компонентами осуществляется посредством системных шин, имеющих разную пропускную способность

Этот аспект важен для сбалансированной работы компьютера как единого вычислительного устройства.

Последние поколения МП от Intel в этом плане несколько отличаются от классической архитектуры: функции северного моста здесь делегированы непосредственно центральному процессору, что позволило увеличить скорость обработки данных, тем самым повысив быстродействие ПК.

Другие преимущества интегрированного моста:

• снижение себестоимости материнской платы;
• уменьшение дефицита свободного пространства на МП;
• уменьшение степени нагрева чипсета, часть которого охлаждается вместе с CPU, что сказалось на долговечности и надёжности материнки (на материнских платах AMD северный мост часто снабжается отдельным чипом охлаждения из-за сильного нагрева);
• встраивание северного моста в процессор позволило снизить общее потребление электроэнергии.

В настоящее время топовые производители чипсетов – те же компании, которые специализируются на разработке центральных процессоров, то есть извечные конкуренты Intel и AMD. Ранее чипсеты проектировали и в Nvidia, но на сегодня они сосредоточили основные усилия на производстве графических адаптеров. Доля других разработчиков чипсетов остаётся незначительной.

https://youtube.com/watch?v=uv-aug400RA

Правильный выбор форм-фактора

Изначально правильный выбор форм-фактора, избавит вас, в будущем от множества проблем. На данный момент наиболее популярными форм-факторами материнских плат, являются ATX и его урезанный вариант – Micro-ATX.

Очень важен тот факт, что форм-фактором определяется дальнейшая расширяемость системы. Форм-фактор Micro-ATX обычно оснащен меньшим количеством слотов расширений PCI и PCI-E под видеокарты и дополнительные устройства. Также, зачастую, такие материнские платы имеют в своем распоряжении всего два разъёма для установки модулей памяти, что значительно ограничивает наращивание оперативной памяти, как количественно, так и относительно вопросов связанных с удобством. Но главное преимущество у Micro-ATX кроется в цене. Выходя из описания этих двух стандартов, можно утверждать, что Micro-ATX позиционируется как бюджетное решение для компактных офисных и домашних систем.

Немаловажным является размер, который как раз вытекает из форм-фактора. Платы ATX гораздо габаритнее, нежели их «Micro-братья», поэтому следует учитывать размеры корпуса в соотношении с размером материнской платы.

Более подробно относительно форм-факторов и их особенностей будет описано в отдельной статье.

GIGABYTE H310M A 2.0

Одна из самых дешевых материнских плат для современных процессоров Intel вообще. Устанавливать в нее рекомендуется что-то вроде Core i3-8100/9100F.

Популярный выбор для дешевых домашних компьютеров — H310M A 2.0 позволяет сэкономить и больше денег потратить на видеокарту или оперативную память.

В плане возможностей здесь нет ничего выдающегося: 2 слота для RAM (до 32 ГБ), один слот для видеокарты, пара слотов PCI, один слот для M.2-накопителей, 6 портов USB (2 из них — USB 3.1, 4 — USB 2.0) и, понятное дело, никакой RGB-подсветки.

Особенности:

Intel H310, socket: LGA1151 v2, microATX, DDR4 DIMMx2 (2666 МГц), 1xPCI-E 16x, 4xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI

Я не нашел в интернете похожую статью, чтобы все чипсеты сравнивались в одном месте, поэтому решил написать сам про отличия чипсетов Intel.

Смотрите самые ходовые мат. платы на Яндекс.Марект!

Это слегка урезанная версия Z, по сути, это отличный вариант, если вы не хотите переплачивать за возможность разгона своего процессора, за премиальные материалы.

Gigabyte B450M DS3H

Как пример, есть отличная системная плата Gigabyte B450M DS3H, цена всего около 5.000 рублей. Как эконом вариант подойдет идеально!

На этих микросхемах производят высококачественные материнские платы, которые обеспечивают наилучшую производительность для геймеров и они не всегда стоят дешево.

Но возникает вопрос, нужен ли вам этот топовый чипсет, если вы просто обычный геймер. Платы на данном чипсете можно рассматривать к приобретению, если вы планируете покупать топовый CPU, который в будущем поменяете на флагманы из Ryzen 4000 серии.

Серии Q имеют наименьшее количество функций по сравнению с сериями H и B. Кроме того, если посмотреть на местный магазин компьютерной техники, у них даже не продается серия Q. Я так думаю это чипсеты специальные для какого-то узкого сегмента пользователей.

Gigabyte W480 VISION D

• При записи в файл слетает кодировка python



• Антивирус для защиты почты



• Winpe settings что это



• Как открыть файл rar на айфоне



• Как сделать сальто в mirrors edge

Сравнение H610, B660 и Z690

Если речь заходит о производительности, то при выборе материнской платы нас интересуют три момента: разгон процессора, разгон памяти и система питания процессора, основная задача которой — стабильно подавать ток и не перегреваться.

Итак, на Z690 чипсете нам доступен разгон всего и вся.

На B660 и H670 доступен разгон памяти и встроенного в процессор видеоядра, но заблокирован множитель процессора. Также на некоторых премиальных платах есть отдельный тактовый генератор, позволяющий менять опорную частоту BCLK, что открывает дверь в мир разгона по шине, но сегодня не об этом.

На H610 чипсете и множитель процессора заблокирован, и разгон ОЗУ ограничен. На этих платах для всех процессоров 12 поколения максимальная частота DDR4 памяти составляет 3200 МГц и 4800 МГц на DDR5. Графическое ядро по-прежнему можно разгонять.

Сравнение систем питания

Каким вопросом может задаваться человек, выбирающий между H610 и любым другим чипсетом, если он не собирается разгонять память? “Потянет ли материнская плата мой процессор и какую память для неё выбрать?”. Так как разглагольствовать здесь не о чем, давайте быстренько сравним возможности систем питания наших материнских плат, а также посмотрим, как влияет на производительность более высокочастотный XMP.

Aida64 System Stability Test. При использовании только Stress FPU спустя полчаса стоковый i7-12700К выдал интересные результаты. Невооружённым глазом видно, что на плате с H610 чипсетом у нас происходит серьёзный троттлинг.

И даже несмотря на максимальную температуру процессора 98°C, это происходит не из-за неё. Система питания материнской платы не выдерживает такой высокой нагрузки. Даже с направленным на неё вентилятором температура в некоторых участках достигает 123°C, а в недоступных глазу местах ещё больше.

У B660 той же линейки частоты держатся ровно, да и температуры в пределах нормы, однако это с активным охлаждением. Если вентилятор убрать, без каких-либо воздушных потоков на открытом стенде температура за полчаса вырастет до 142°C.

В свою очередь, TUF Gaming Plus в тех же условиях отсутствия воздушных потоков (не считая конвекции) не прогревается выше 66°C.

Из чего делаем вывод, что наши платы из линейки Prime под i7 не подходят. Если установить в них что-нибудь попроще, например, i5-12600K, то Prime B660M-A справляется с его энергопотреблением уже без вентилятора.

Что касается H610, хоть троттлинга и не видно, но температуры незавидные. С вентилятором в пределах нормы (75°C), а вот без него — 124°C.

Если ваш корпус не обделён вентиляторами и вы не загружаете так сильно процессор, то температуры будут в норме.

Если изучить системы питания процессора, количество и качество мосфетов, массу радиаторов и т.п., то всё выглядит логично. Слабая система питания будет сильнее греться и менее стабильно подавать напряжение.

Не менее важным моментом является лимит мощности процессора. Начиная с этого поколения процессоров и материнских плат, его управление было полностью доверено производителям последних. В случае TUF Gaming на чипсете Z690 можно считать, что его нет. Стоит вам включить XMP и ваш лимит подскочит до 4095 Ватт. В случае Prime B660 долгосрочный лимит включится через 56 секунд и будет равен 175 Ваттам, а для её тёзки на H610 чипсете — 125 Ваттам.

i5-12600К почти укладывается в него, но при длительной нагрузке температуры при отсутствии воздушных потоков глаз радовать не будут. Однако если вам лишь поиграть нужно, то всё будет хорошо, пока вы не поставите i7, также не забываем об андервольтинге.

Есть ещё один занимательный момент, стоящий упоминания — датчики материнских плат. Вернёмся к стресс-тесту i7

Обратите внимание на выделенные строки в мониторинге. Максимальное зафиксированное напряжение на плате с H610 чипсетом — самое маленькое среди всей тройки, однако при куда большем напряжении на B660 почти то же энергопотребление и температура процессора

На TUF’е тоже напряжение немного выше, а энергопотребление и температура заметно ниже.

Что такое чипсет

Прежде чем разбираться, чипсету H или B отдавать свое предпочтение, следует четко уяснить, что он собой представляет и для чего материнской плате он вообще нужен. Каждая «материнка» обладает определенным набором взаимосвязанных микросхем. Это набор и является чипсетом.

Все материнские платы в своем названии имеют информацию о том, какой именно чипсет является их базисом. Данный вопрос подробнее будет рассмотрен чуть позже.

От того, какой на компьютере установлен чипсет, H или B, скажем, зависят функциональные и технические возможности компьютера. Чипсет определяет:

• частоту, на которой функционирует системная шина;
• режим работы оперативной памяти;
• поколение PCI-E;
• количество портов формата SATA;
• присутствие определенных сетевых портов;
• реализацию отдельных программных решений, касающихся виртуализации, эмуляции ТРМ;
• количество USB-портов.

От того, какой материнская плата имеет чипсет H или B, зависит:

• процессор на сокете пользователь сможет использовать;
• с процессорами какой архитектуры от сможет работать;
• какую оперативную память он будет иметь возможность установить.

Именно поэтому так важно понимать, какой в конкретном случае разумно приобрести чипсет, H или B

Сравнение чипсетов Intel 600 и 700

У 700-й серии стало больше линий DMI 4.0. Вместо 4 их теперь 8, что позволило процессору быстрее связываться с остальными компонентами ПК. Здесь же появилось целых 8 дополнительных линий PCI-E 4.0 в сравнении с 600-й серией.

Так, вместе с линиями PCI-E 3.0 их стало 28, что выглядит внушительно, так как и карт расширения теперь можно подключить больше, и твердотельных накопителей. Максимальное количество поддерживаемых интерфейсов USB 3.2 Gen 2×2 тоже увеличилось, теперь их можно установить до 5.

В новой, 700-й серии, Intel перестали поддерживать технологию Optane Memory, которая появилась ещё в 200-й серии. На рынке она оказалась не очень востребована, и убрать её нужно было уже давно, но произошло это только сейчас.

Бюджетные варианты Н610 и Н710

H610 — простой и стабильный чипсет, который обеспечит материнскую плату всем необходимым. Каких-то особых подвигов от него ждать не стоит, поддержки разгонов здесь не предусмотрено. Для простого домашнего ПК со средней нагрузкой и игр со средними требованиями вполне подойдёт.

Среди характеристик — поддержка PCI-E 3.0 с конфигурацией x1, x2, x4, возможность подключения до 10 портов USB 2.0, до 4 портов USB 3.2 Gen 1×1 и до 2 портов USB 3.2 Gen 2×1. Максимальное количество SATA типа 3.0 – 4.

А вот с H710 всё сложно. На официальном сайте Intel информации о его характеристиках нет, а не так давно говорили, что его выпуск и вовсе пока не предполагается. Есть мнение, что заморозка H710 произошла из-за почти отсутствия отличий с H610.

Средняя категория B660 и B760

B760 и B660 похожи, например, оба позволяют шине DMI работать в режиме 4.0 х4, поддерживают разгон оперативки. Поддержка USB 3.2 Gen 2×2 до 2 штук, USB 3.2 Gen 1 до 6 штук и USB 3.2 Gen 2 до 4 штук также совпадает у обеих версий. С SATA портами тоже нет разницы — можно подключить до 4 штук.

Правда, B760, конечно, улучшен. Здесь больше линий PCI-E 4.0, целых 10, а линий PCI-E 3.0 всего 4. Благодаря этому можно использовать сразу три SSD в режиме 4.0 х4, в то время как с B660 позволяет использовать только два.

Учитывайте, что свежие материнские платы с B660 будет трудно найти, потому что недавно появилась информация, что Intel будут делать упор на улучшенную версию, B760.

H670 и H770

Как и H670, H770 работает с DMI 4.0 x8. А вот разгон поддерживается только для оперативной памяти.

Есть различие в PCI-E. Линий осталось столько же, 24, но у H770 линий PCI-E 4.0 стало больше. Теперь их 16, а PCI-E 3.0 – 8, в то время как у H670 их было поровну, по 12. Такое разделение позволяет подключать больше устройств на высокоскоростном режиме, до 5.

Больше никаких изменений между версиями нет, например, количество USB портов то же самое.

Но интересно, что в H770 можно развести до 8 портов SATA, как во флагманском Z790, о котором будем говорить далее.

Флагманы Z690 и Z790

Флагманским чипсетом нового поколения стал Z790, который, как и полагается, предлагает максимальные возможности для использования потенциала процессора. Так что материнская плата даже поддерживает разгоны.

Здесь, как и в версии Z690, используются 8 линейных шин DMI 4.0., этого достаточно для карт расширений и разных дополнительных устройств. У тех же Ryzen 7000, составляющих конкуренцию последним версиям Intel Core, этот канал связи работает медленнее.

Главное изменение — в балансе между типами линий PCI-E. Их осталось 28, но если раньше было 16 штук PCI-E 3.0 и 12 PCI-E 4.0, теперь PCI-E 3.0 всего 8, а вот более скоростных — целых 20.

Также у новой версии теперь можно разводить порт USB 3.2 Gen 2×2 на 5 устройств, а не на 4. Остальные порты можно разводить на столько же устройств, по 10 на USB 3.2 Gen 2 и Gen 1.

Количество портов SATA осталось прежним, их стало 8 ещё в H770.

Есть информация, скоро Интел прекратит использование Z690 и будет делать упор только на Z760.

Новые чипсеты Intel отрицательно скажутся на бизнесе Realtek, ASMedia и Broadcom

23 июня 2017 года

В будущем году компания Intel планирует выпустить чипсеты 300-й серии с интегрированными модулями Wi-Fi и USB 3.1, что окажет негативное влияние на таких производителей микросхем, как Realtek Semiconductor, ASMedia и Broadcom.

Чипсет Z370 для процессоров Coffee Lake планировался к выпуску вместе с CPU в начале 2018 года и должен был содержать модули Wi-Fi (802.11ac R2 и Bluetooth 5.0) и USB 3.1 Gen2. Однако на фоне давления со стороны AMD компания Intel ускорила работы и передвинула релиз на август, вынужденно отказавшись от этих интерфейсов.

Выпустив в начале 2018 года чипсеты Z390 и H370, компания реализует свои планы по интеграции Wi-Fi и USB 3.1. Кроме того, в конце текущего года Intel планирует выпустить платформу Gemini Lake, которая придёт на смену SoC начального уровня Apollo Lake, и эта платформа также получит встроенную поддержку Wi-Fi .

Таким образом, как отмечают обозреватели, влияние Coffee Lake на сторонних производителей микросхем начнёт повышаться постепенно.

Учитывая такую перспективу, ASMedia уже подготовила собственное альтернативное решение, которое выйдет на рынок во второй половине 2017 года. Также компания приступила к разработке продуктов на основе USB 3.2, что позволит ей получить преимущество над Intel.

Хуже всего ситуация складывается для Realtek, поскольку продажи её чипов для компьютеров составляют большую часть доходов компании.

С другой стороны, интегрированные решения, создаваемые Intel, позволят упростить конструкцию материнских плат и снизить их стоимость.

Итоги

Выбирая новый процессор от Интел или АМД, следует принимать во внимание, что CPU серии Coffee Lake могут работать только в связке с 300-ми наборами (второе обязательное условие – наличие сокета LGA1151v2). Для процессоров Ryzen, включая последнее поколение, требуется сект TR4 или АМ4

Обращайте внимание на оверклокерские возможности, если вы адепт разгона, в противном случае переплачивать за неиспользуемые функции не стоит. Независимо от того, каков ваш опыт в деле построения оптимальных систем, делитесь ним с другими нашими читателями – многие нюансы невозможно описать в рамках небольшой обзорной статьи

Независимо от того, каков ваш опыт в деле построения оптимальных систем, делитесь ним с другими нашими читателями – многие нюансы невозможно описать в рамках небольшой обзорной статьи.
