Что такое usb-порт ss?

Линии CC1 и CC2 разъема USB Type-C

Эти линии являются контактами конфигурации канала. Они выполняют ряд функций, таких как обнаружение подключения и извлечения кабеля, определение ориентации разъема / штекера и текущие извещения. Эти контакты могут также использоваться для связи, необходимой для подачи питания и альтернативного режима.

На рисунке ниже показано, как выводы CC1 и CC2 определяют ориентацию разъема / штекера. На этом рисунке DFP обозначает нисходящий выходной порт, который является портом, действующим либо в качестве хоста при передаче данных, либо в качестве источника питания. UFP обозначает восходящий выходной порт, который является устройством, подключенным к хосту или потребителю энергии. Flipped здесь означает перевернутый разъем, Unflipped – неперевернутый.

DFP подтягивает выводы CC1 и CC2 через резисторы Rp, но UFP подтягивает их через Rd. Если кабель не подключен, источник видит высокий логический уровень на выводах CC1 и CC2. При подключении кабеля USB Type-C создается токовый путь от источника питания 5 В до земли. Поскольку в кабеле USB-C имеется только один провод CC, формируется только один путь тока. Например, на верхнем рисунке вывод CC1 DFP подключен к выводу CC1 UFP. Следовательно, вывод DFP CC1 будет иметь напряжение ниже 5 В, но на выводе DFP CC2 будет по-прежнему высокий логический уровень. Поэтому, отслеживая напряжение на выводах DFP CC1 и CC2, мы можем определить подключение кабеля и его ориентацию в пространстве.

В дополнение к ориентации кабеля, путь Rp-Rd используется как способ передачи информации о текущих возможностях источника. С этой целью потребитель энергии (UFP) контролирует напряжение на линии CC. Когда напряжение на линии CC имеет самое низкое значение (около 0,41 В), источник может обеспечить питание по умолчанию USB, которое составляет 500 мА и 900 мА для USB 2.0 и USB 3.0 соответственно. Когда напряжение в линии CC составляет около 0,92 В, источник может выдавать ток 1,5 А. Максимальное напряжение в линии CC, которое составляет около 1,68 В, соответствует допустимому току источника 3 А.

Совместимость ss USB 3.2 Gen 2 с обычными USB-портами

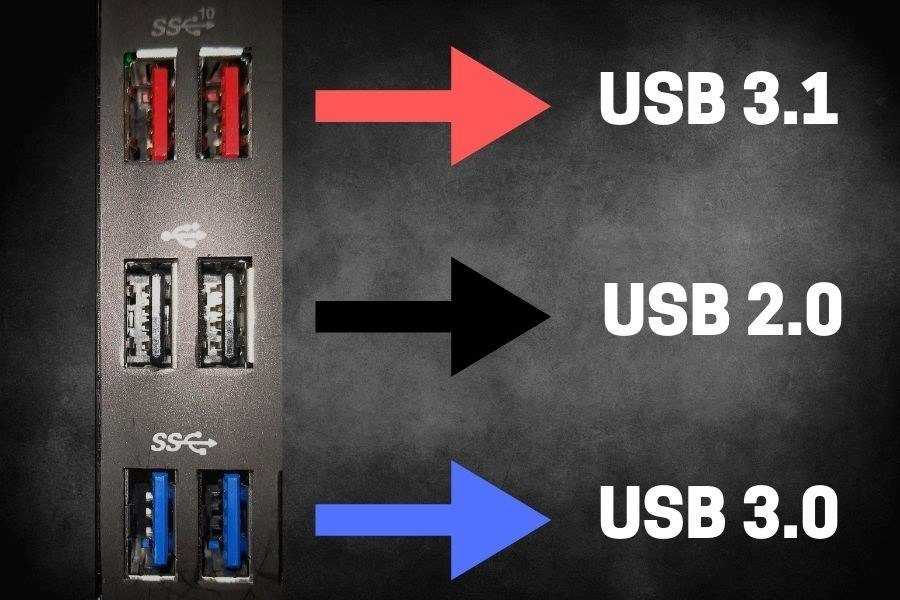

Устройства с портами USB 3.2 Gen 2 обозначаются специальным значком ss, который стал популярным на новых компьютерах и ноутбуках. Однако, не все пользователи знают о совместимости таких портов с обычными USB-портами.

Стоит отметить, что устройства с USB 3.2 Gen 2 портами совместимы с устройствами, оснащенными портами старых версий USB, включая USB 2.0 и 3.0. Это означает, что если у вас нет устройства с портом USB 3.2 Gen 2, вы все равно сможете подключить его к компьютеру с помощью стандартного USB-порта.

Однако, в таком случае скорость передачи данных будет ниже, чем при подключении через USB 3.2 Gen 2. Кроме того, для достижения максимальных скоростей передачи данных на USB 3.2 Gen 2 порту, необходимо использовать кабели с соответствующей поддержкой версии USB. Кабели USB 2.0 и 3.0 не поддерживают скорости передачи данных, которые может обеспечить порт USB 3.2 Gen 2.

В целом, ss-значок на портах USB 3.2 Gen 2 означает, что устройство способно обеспечить более высокую скорость передачи данных по сравнению со старыми версиями USB. Однако, совместимость с обычными USB-портами все же есть.

Типы разъемов

Вторая и третья версии разъёмов различают по размерам: Mini USB (маленькие размеры), Micro USB (ещё меньшие размеры); а также по типам: А, В.

USB разъём 2.0 типа A.

Надежный разъем основной характеристикой которого является способность выдерживать не одно подключение, при этом, не теряя своей целостности.

Сечение разъёма имеет прямоугольную форму, что создаёт дополнительную защиту при подключении.

Его недостаток – это большой размер, а все современные устройства отличаются портативностью что и повлияло на разработку и выпуск разъёмов аналогичного типа, но меньшего размера.

USB 2.0 типа А был представлен в девяностых годах и на данный момент еще является наиболее используемым.

Его имеют значительная часть маломощных устройств: клавиатура, мышка, флэшка и другие.

USB разъём версии 2.0 типа В.

В основном его применение находим в стационарных устройствах имеющие большие размеры. К ним относятся сканеры, принтеры, реже ADSL-модемы.

Редко, но все же бывает, что кабеля такого типа продаются отдельно от самой техники, потому что они не входят в состав комплекта технического устройства. Поэтому проверяйте комплектацию устройств.

Разъёмы данного типа не такие востребованные, как разъёмы типа А.

Квадратная и трапециевидная форма присуща всем разъёмам типа В.

К ним относятся и Mini и Micro.

Особенность сечения разъёмов типа «В» заключается в их квадратной форме, что отличает его от других типов.

Разъёмы Mini USB второй версии типа B.

Название разъёма такого типа говорит о том, что оно имеет очень маленькие размеры. И это не удивительно, потому что современный рынок всё больше предлагает миниатюрные товары.

Благодаря использованию персональных винчестеров, кардридеров, плееров и других маленьких устройств, разъёмы USB Mini, относящиеся к типу B, получили большую популярность.

Следует отметить ненадёжность таких разъёмов. При частом использовании он расшатывается.

А вот применение моделей разъёмов USB Mini типа A крайне ограничено.

Разъёмы Мicro USB 2.0 типа B.

Модели разъёмов Micro USB являются более совершенными относительно моделей Mini USB.

Данный тип разъёмов отличается невероятно маленькими размерами.

В отличие от предыдущих представленных типов мини, эти разъёмы очень надёжны своими креплениями и фиксацией подключения.

Разъём Мicro USB 2.0 типа «B» был признан по своим качествам единым для всеобщего применения для зарядки всех портативных устройств.

Что произойдёт со временем, когда все производители станут выпускать технику, приспособленную именно к таким разъёмам. Наверное, осталось не долго чтобы это увидеть.

Но такое решение уже было принято в 2011 году всеми современными производителями, хотя разъём Мicro USB 2.0 типа «B» еще присутствует не на всех устройствах.

Разъёмы USB третьей версии типа A.

Разъёмы USB 3.0 имеют большую скорость для передачи информации за счёт дополнительных контактов.

При таких изменениях всё же сохранена совместимость обратной связи. Его применение налажено в компьютерах и ноутбуках последнего поколения.

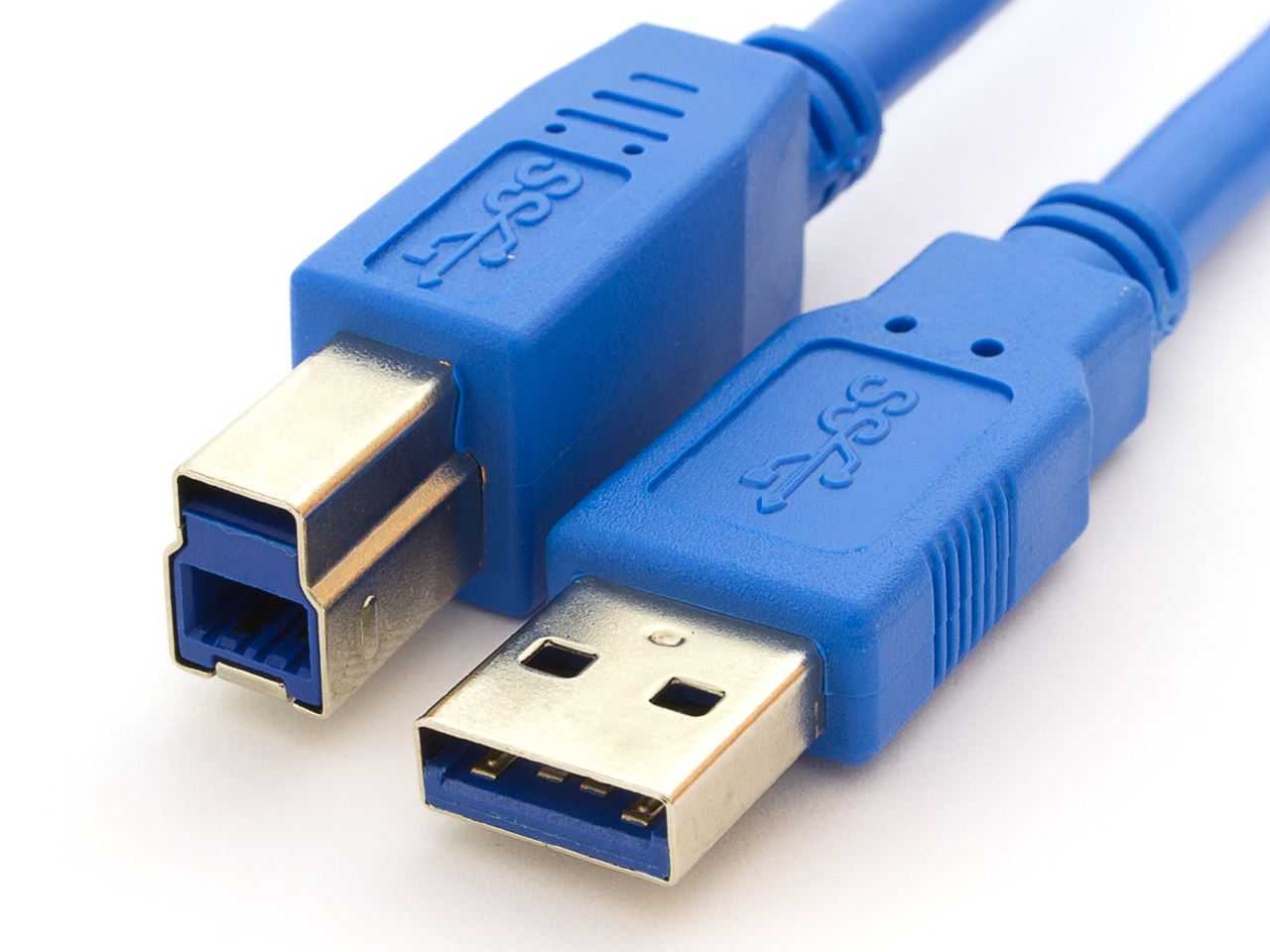

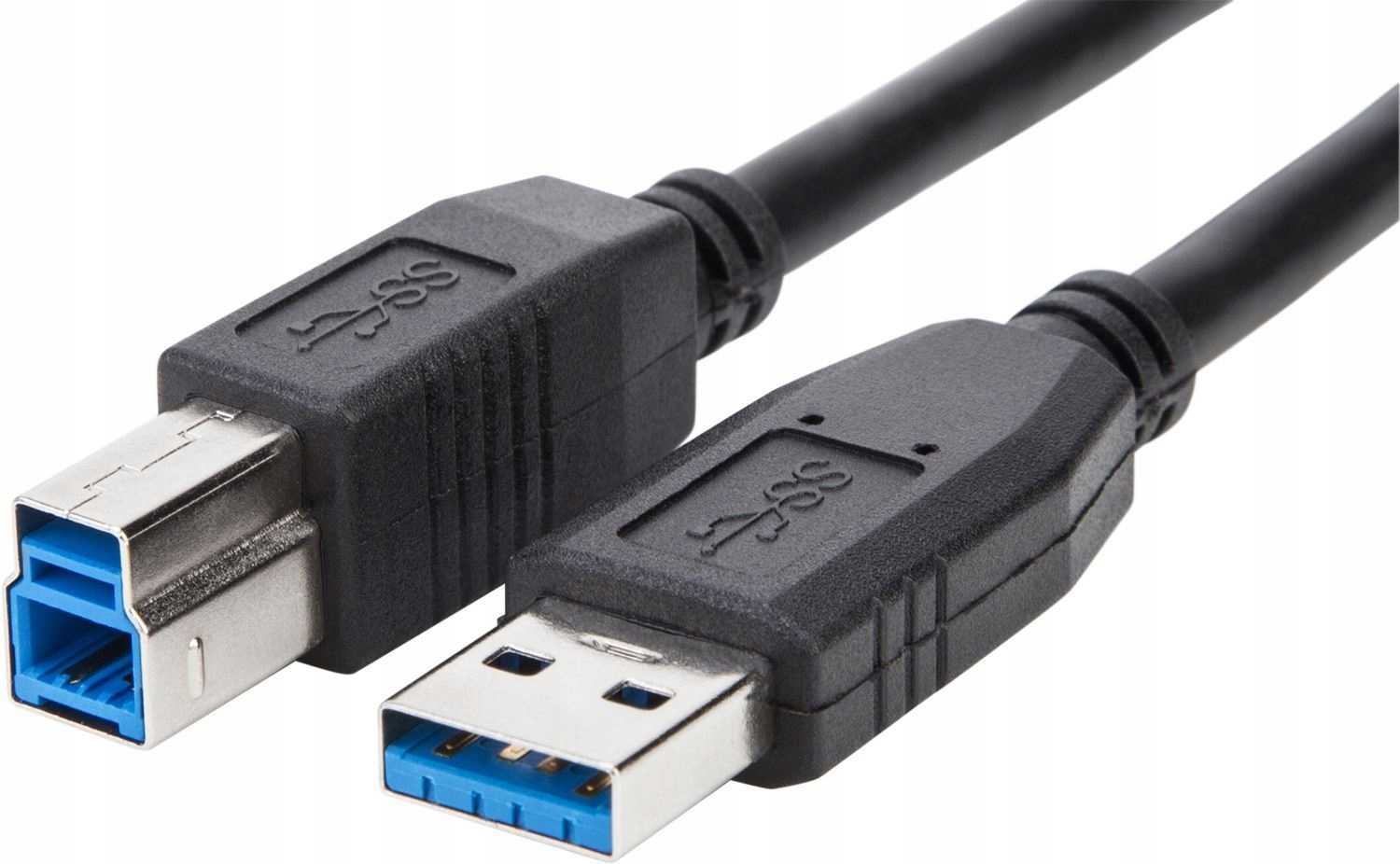

Разъёмы USB третьей версии типа B.

Третья версия разъёмов USB типа «B» не подходят к подключению разъёмов USB второй версии.

Его применяют в работе периферийных устройств со средней и крупной производительностью.

Micro USB 3.0.

Современные внешние накопители, имеющие высокую скорость, а также диски типа SSD, в основном, все оснащены таким разъёмом, который характеризуется высокой скоростью обмена информацией.

Всё более занимает лидирующее положение благодаря тому, что имеет очень качественные соединения.

Разъём удобный в использовании из-за своей компактности. Его предшественником считается разъем вида Micro USB.

Распиновка разъемов USB.

Схема распиновки USB кабеля по цветам

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

Достоинства и недостатки

После настройки внутри приложения можно запустить практически любую доступную программу, разработанную для «Смарт ТВ».
Не нужно устанавливать кучу приложений на телевизор. Все программы запускаются через сторонние адреса внутри Media Station X, при этом они не забивают память телевизора. Значит, телеприемник не будет засоряться со временем и тормозить.
Можно открыть приложения, для настройки которых ранее требовалось изменять настройки телевизора. Например, чтобы установить ForkPlayer, ранее требовалось делать смену DNS-сервера в сетевых параметрах телевизионного приемника. Сейчас же браузер ForkPlayer доступен внутри «Медийной станции».
Решается проблема с неработающим Youtube. Если по каким-то причинам больше не работает «Ютуб», зависает, не грузятся видео и т. д., то в «станции» можно без проблем запустить видеохостинг. Причем его внешний вид, меню не будут отличаться от стандартного официального приложения.
Внутри MSX вообще нет рекламы.

На телевизорах невозможно выйти на главный экран приложения кнопкой «Назад».
Нельзя одновременно пользоваться несколькими стартовыми адресами. Если захочется настроиться на другой адрес, потребуется открыть меню настроек и запустить новый плейлист.

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах – 5 контактов. Цвета проводов в USB-кабеле 2.0:

• +5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
• D- (белый) Data-;
• D+ (зеленый) Data+;
• GND (черный), напряжение 0 В, используется для заземления.

  Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?

Для формата мини: mini-USB и micro-USB:

1. Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
2. Белый (-), D-.
3. Зеленый (+), D+.
4. ID – для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
5. Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

Проблемы, связанные с USB и их решение

Несмотря на то, что соединение по USB является достаточно надежным и быстрым, все еще иногда возникают проблемы, связанные с его использованием. Рассмотрим наиболее распространенные проблемы и возможные пути их решения.

1. Устройство USB не определяется

Если устройство USB не определяется на компьютере, существует несколько возможных причин: неправильно подключенный кабель, поврежденный разъем или неисправное устройство. Проверьте и исправьте неправильный кабель или разъем и попробуйте подключить устройство к другому USB-порту или компьютеру.

2. Низкая скорость передачи данных

Если скорость передачи данных по USB низкая, возможно, вы используете устройство версии 1.1 вместо более современной версии 2.0 или 3.0. Также причина может быть связана с отсутствием необходимых драйверов или наличием вирусов на компьютере, мешающих нормальной работе. Установите необходимые драйверы и выполните проверку наличия вирусов.

3. Неправильное извлечение устройства USB

Неправильное извлечение устройства USB может привести к повреждению данных на нем и порче самого устройства. Перед извлечением отключите устройство с помощью специальной функции безопасного извлечения оборудования в операционной системе. Также не следует извлекать устройство USB, когда оно находится в активном режиме передачи данных или записи.

4. Нехватка USB-портов на компьютере

Если на компьютере отсутствует достаточное количество USB-портов для подключения всех устройств, можно использовать USB-хаб, который позволяет подключать несколько устройств к одному порту. Однако нужно учитывать, что скорость передачи данных будет зависеть от использованной версии хаба и количество подключенных устройств.

• Проверьте правильность подключения и исправьте неправильный кабель или разъем;
• Установите необходимые драйверы и выполните проверку наличия вирусов;
• Используйте специальную функцию безопасного извлечения оборудования перед извлечением устройства;

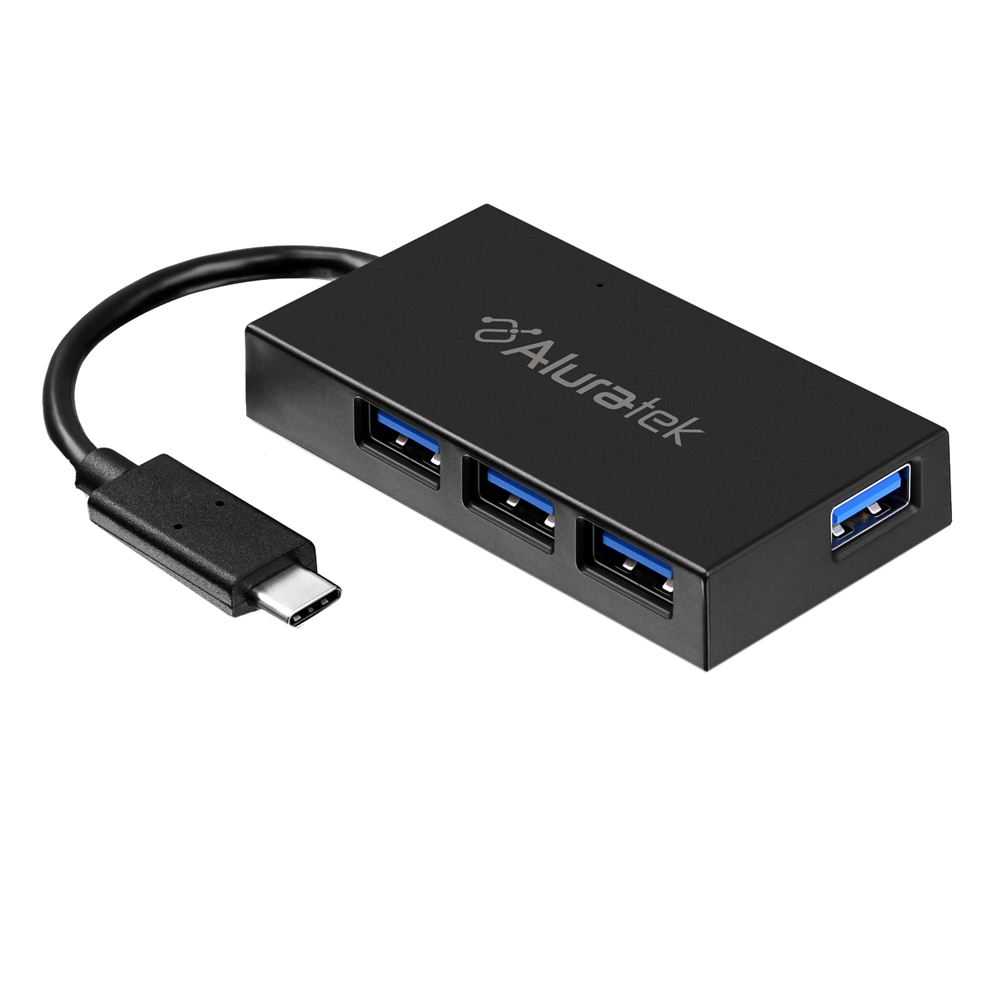

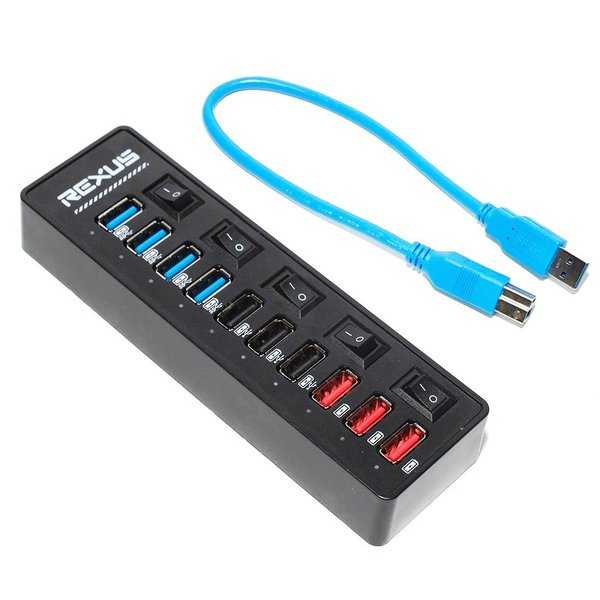

• Установите USB-хаб, если отсутствует достаточное количество USB-портов на компьютере.

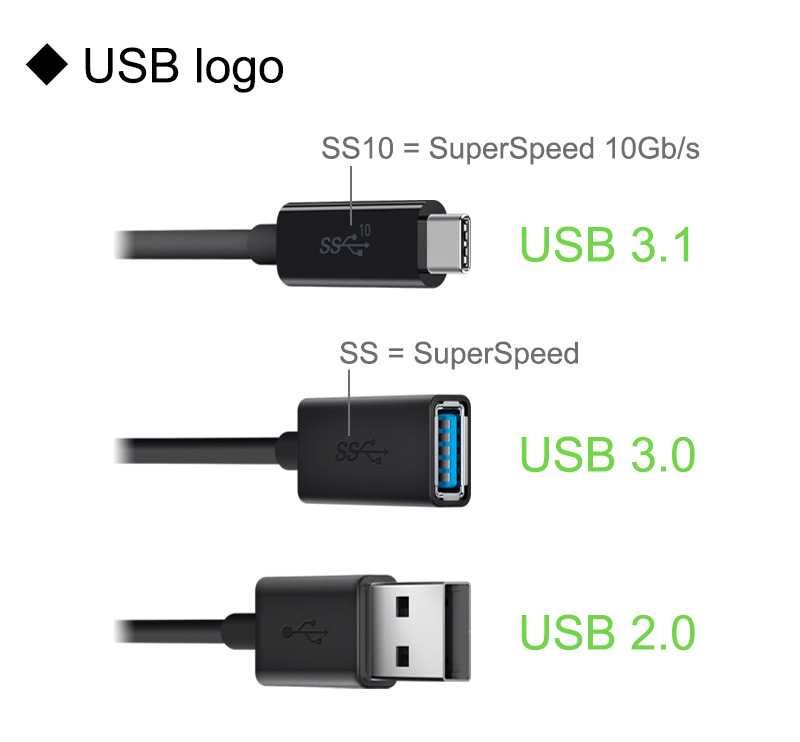

Что означает значок ss возле выхода USB?

Значок ss возле выхода USB — это обозначение SuperSpeed, технологии ускоренной передачи данных.

Если ваше устройство имеет такой символ, значит оно поддерживает передачу данных по стандарту USB 3.0

или выше. Это означает, что вы сможете передавать большие файлы на портативный накопитель или другое

устройство быстрее, чем при использовании USB 2.0.

Однако, чтобы воспользоваться всеми преимуществами USB 3.0, ваш компьютер или ноутбук также должен

поддерживать эту технологию. Начиная с 2007 года, компьютеры новых моделей и ноутбуки все больше

начали использовать USB 3.0, но у старых устройств все еще может быть только поддержка USB 2.0.

Для проверки наличия USB 3.0 на вашем устройстве можно зайти в настройки устройства и проверить

список подключенных портов.

Если у вас есть устройство, которое поддерживает стандарт USB 3.0, используйте порт SuperSpeed для

передачи больших файлов, таких как видео, фотографии или музыка. Это может существенно ускорить

передачу данных и сделать процесс более удобным и быстрым.

Распиновка USB 3.0 типы A и B

Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.

Распайка USB 3.0:

• A – штекер;
• B – гнездо;
• 1, 2, 3, 4 – контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
• 5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
• 7 – заземление GND;
• 8, 9 – контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

USB Type-C

Стандарт, призванный заменить устаревающий microUSB – USB Type-C. Максимальная теоретическая скорость передачи данных через этот разъем – до 10 Гбит/с, что обеспечивается контактной группой с 24 выводами. Впрочем, все зависит от реализации в конкретной модели устройства – если производитель не предусмотрел поддержку USB 3.0 или 3.1, ограничившись USB 2.0, то прироста в скорости по сравнению с MicroUSB не будет. Кстати, габариты разъема – 8,34×2,56 мм. Чуть больше, чем у MicroUSB, но это незначительная плата за кратный выигрыш в производительности: USB Type-C остается очень компактным и может использоваться практически в любых устройствах.

Дополнительное преимущество обновленного интерфейса – симметричность овального коннектора. Теперь пользователям не придется несколько раз переворачивать штекер, ругаясь на инженеров, не знакомых с понятием «юзабилити». Скорость зарядки тоже заметно выросла, а максимальная теоретическая мощность, которую поддерживает интерфейс (с USB 3.1) доходит до 100 Вт, но такой вариант требует продвинутой реализации – стандартные профили ограничиваются 7.5-15 ваттами. Заявленный же механический ресурс не отличается от MicroUSB и составляет около 10000 подключений.

USB Type-C и USB 3.1 – в чем разница

Следует отличать форм-фактор коннектора от стандарта обмена данными. Например, формат USB Type-C может соответствовать разным спецификациям – USB 2.0, 3.0 или 3.1. В первом случае он способен передавать данные со скоростью до 480 Мбит/с, а в последнем – до 10 Гбит/с. MicroUSB разъемы на смартфонах соответствуют стандарту USB 2.0.

Фактическая скорость передачи информации обычно в разы меньше максимальной и может ограничиваться не только поддерживаемым стандартом, но и кабелем, портом смартфона, планшета или компьютера, производительностью контроллера и памяти, поэтому теоретический предел недостижим в реальных сценариях использования.

Исходя из вышесказанного, наличие у девайса разъема USB Type-C не является гарантией высокой скорости зарядки и передачи данных. Актуальную версию интерфейса стоит уточнять в технических спецификациях конкретных устройств, а затем сверять с пользовательским опытом – в этом помогут тематические форумы и другие профильные ресурсы.

Распиновка USB 2.0

В стандартном USB 2.0 задействуют 4 провода. Их идентифицируют по такой схеме:

• +5V – имеет провод VBUS красного цвета, применяют для питания, поддерживает напряжение 5V, сила тока не превышает 0,5 А;
• D – Data-, оснащен белой изоляцией;
• D+ – Data+, промаркирован зеленым цветом;
• GND – необходим для заземления, напряжение на нем 0 В, цвет черный.

Расположение цветовой маркировки на коннекторах типа А и В одинаковое. Отличие состоит в способе соединения контактов. В первом случае применяется линейное расположение, во втором – сверху-вниз. Соединители типа А имеют буквенную маркировку M (male), тип В – F (female).

Во многих проводах внедряют дополнительный кабель без изоляции для экрана. Его не помещают цветом, цифровыми или буквенными идентификаторами.

USB – быстро, быстрее, ещё быстрее

Первая версия стандарта USB имела две скорости передачи данных. USB 1.0 позволил достичь скорости 12 Мбит/с (Full Speed) и 1,5 Мбит/с в режиме низкой скорости. Как отмечает Аджай Бхатт, переход в более медленный режим, вероятно, «спас» USB от сбоев. Первоначально он не был предусмотрен и был добавлен только по просьбе разработчиков программного обеспечения Microsoft.

Планируя поддержку мыши в Windows, они пришли к выводу, что 12 Мбит/с – это «слишком быстро». Они предсказали, что более быстрый режим работы может потребовать экранирования кабелей, а это означает, что кабели компьютерных мышей станут слишком жесткими для комфортной работы, а затраты на их производство будут слишком высокими.

Они решили, что если стандарт не будет использовать более низкие скорости, они не смогут реализовать его в системе. После обновления стандарта до версии 1.1 в 1998 году электрические параметры разъёма были улучшены, что облегчило передачу сигналов на большие расстояния.

В 2000 году была опубликована спецификация USB 2.0. Так называемый режим Hi Speed был добавлен к двум предыдущим режимам. Это позволило передавать данные со скоростью 480 Мбит/с. В дополнение к более высокой производительности были введены новые разъемы и усовершенствованы стандарты электропитания.

В новой версии точно определен способ загрузки. Максимальный ток, который мог протекать через разъем, составлял 500 мА. В то же время два устройства могут быть подключены друг к другу без использования хоста.

USB 2.0 правил на рынке компьютерных разъёмов в течение следующих 10 лет.

С 2010 года пользователи могут использовать третий вариант USB. За прошедшее время было выделено несколько поколений этого стандарта, а названия были изменены несколько раз. В базовой версии 3.0 появился режим Super Speed, позволяющий передавать данные со скоростью 5 Гбит/с. С 2013 года данные могут передаваться со скоростью 10 Гбит/с. Это, так называемый, режим Super Speed+, известный по USB 3.1. Спецификация варианта USB 3.2, опубликованная в 2017 году, увеличила скорость передачи в режиме Super Speed+ до 20 Гбит/с.

В конечном итоге, USB 3.0 получил название USB 3.2 Gen1, USB 3.1 – USB 3.2 Gen2, а USB 3.2 – USB 3.2 Gen2x2. В соответствии с рекомендациями организации по стандартизации USB, производители устройств должны помечать розетки и вилки Super Speed синим цветом и логотип SS.

Сила USB

Силу тока в разъёмах типа A и B стандарта USB 3.2 увеличили до 900 мА (1,5 A для разъемов питания). Разъём C, который заменяет все другие более ранние разъемы, однако, допускает максимальный ток 3А при стандартном напряжении 5В. Розетки питания USB в этой версии имеют напряжение 20В и максимальный ток 5А. В результате вы можете получить до 100 Вт мощности. Этого достаточно, например, для питания ноутбука.

Постоянно возрастающие требования к эффективности передачи данных привели к потребности в разработке нового стандарта. Спецификация USB 4 была опубликована в 2019 году, а первые устройства должны появиться во второй половине этого года. Максимальная производительность разъёма составляет 40 Гбит/с. USB 4 основан на протоколе Thunderbolt 3 и полностью совместим с ним.

Схема распиновки USB кабеля по цветам

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

MicroUSB

Самым известным и популярным из таких решений стал разъем MicroUSB, позволяющий не только производить зарядку девайса, но и передавать данные. С его распространением отпала необходимость иметь свое зарядное устройство для каждого гаджета, а кабель MicroUSB/USB Type-A стал универсальным способом подключить смартфон как к заряднику, так и к компьютеру или ноутбуку.

Важно: от ПК телефон заряжается гораздо медленнее, чем от зарядного устройства, подключенного напрямую к розетке. Если вы хотите зарядить девайс максимально быстро – переведите его в режим полета и используйте зарядник

Габариты разъема – всего 7×2 мм. Именно компактность стала одним из главных факторов, сыгравших в его пользу, когда производители выбирали между MicroUSB и MiniUSB вариантами. Стандарт обеспечивает мощность до 2.5 Вт и позволяет полностью зарядить телефон за 1-5 часов, в зависимости от емкости аккумулятора, а также характеристик ЗУ и самого аппарата. Максимальная скорость передачи данных через такой разъем в теории может составлять до 480 Мбит/с, но на практике ограничивается многими факторами и может быть в несколько раз ниже.

В 2009 году 13 фирм, выпускающих смартфоны и другую цифровую технику, включая такие крупные, как Samsung и Apple, подписали документ, подтверждающий их намерения стандартизировать разъемы и интерфейсы. Причины не только маркетинговые, но и политические, а также репутационные – европейские власти неоднократно призывали производителей не увеличивать количество разных зарядных устройств, которые потом требуется перерабатывать или утилизировать.

Спустя примерно год Европарламент опубликовал заявление с официальным призывом к производителям мобильных устройств перейти на единый стандарт. Подобная политика представителей различных государств сыграла свою роль в закреплении microUSB в качестве универсального разъема для зарядки гаджетов и передачи файлов. Отказались от него всего несколько компаний. Наиболее известная среди них – Apple.

Стандарт OTG

Ко многим моделям смартфонов и планшетов можно подключать те же модели флэшек, что и к ПК – требуется только поддержка устройством стандарта OTG и специальный переходник.

При помощи него можно подсоединить к телефону не только компактный флэш-накопитель, но и компьютерную мышку, клавиатуру или геймпад. Подойдет адаптер и для подключения принтера – документы и снимки можно печатать прямо с мобильного гаджета.

Lightning

Раньше в мобильных гаджетах компании из Купертино применялся фирменный стандарт Apple 30pin, но с 2012 года его сменил восьмиконтактный разъем Apple Lightning, по скорости зарядки и передачи данных схожий с MicroUSB. Призывы чиновников и медиа не привели к отказу от собственного разъема, вместо этого фирма выпустила ряд переходников, с помощью которых можно заряжать iPhone, используя обычные USB-зарядники.

Схема коннекторов для USB 2.0

На схеме можно увидеть несколько коннекторов, различающихся между собой по определенному признаку. К примеру, активное (питающее) устройство обозначается буквой А, а пассивное (подключаемое) устройство – буквой В. К активным относятся компьютеры и хосты, а пассивные составляют принтеры, сканеры и другие приборы. Принято также разделять коннекторы по полу: M (male) или «папа» представляет из себя штекер, а F(female) или «мама» – гнездо разъема. По размеру бывают форматы: mini, micro и без маркировки. К примеру, если встретится обозначение «USB micro-ВМ», то это значит, что штекер предназначен для подключения к пассивному устройству по формату micro.

Для распиновки гнезд и штекеров понадобятся знания о назначении проводов в USB-кабеле:

1. по красному VBUS («плюс») проходит постоянное напряжение 5 Вольт относительно GND. Минимальное значение силы электрического тока для него равно 500 mА;
2. белый провод подсоединяют к «минусу» (D-);
3. зеленый провод крепится к «плюсу» (D+);
4. черный цвет провода означает, что напряжение в нем 0 Вольт, он несет минусовой заряд и используется для заземления.

В mini и micro форматах разъемы содержат по пять контактов: красный, черный, белый и зеленый провода, а также ID (который в разъемах типа А замкнут на GND, а в разъемах В – не задействован совсем).

Иногда в кабеле USB можно встретить и оголенный провод Shield. Этот провод не имеет номера.

Если в работе использовать таблицу, то разъем в ней показан с внешней (рабочей) стороны. Светло-серый цвет имеют изолирующие детали разъема, темно-серый цвет у металлических частей, а полости обозначены белым.

Для того, чтобы провести правильную распайку USB, нужно зеркально отобразить изображение лицевой части коннектора.

Разъемы у форматов mini и micro на USB состоят из пяти контактов. Поэтому четвертый контакт в разъемах типа В в работе использовать не придется. Этот контакт в разъемах типа А замыкается с GND, а для самого GND используют – пятый.

В результате не хитрых манипуляций можно самостоятельно сделать распиновку для портов USB разного формата.

Usb распайка версии 3.0 отличается добавлением четырех цветных проводов и дополнительного заземления. За счет этого кабель USB 3.0 заметно толще своего младшего собрата.

Схемы подключения USB девайсов друг к другу и распайка штекеров устройств:

• PS/2 К USB порту
• Джойстик Defender Game Racer Turbo USB-AM
• Распайка usb am и micro usb bm, для зарядки и передачи данных на компьютер
• USB-OTG
• Распайка USB SAMSUNG GALAXY TAB 2

Проблемы с приложением на Украине

На момент написания/обновления руководства существует всем известная сложная геополитическая ситуация. Это отступление направлено только на жителей Украины.

Практически все провайдеры блокируют российские сайты. Поэтому ограничивается как доступ к множеству сайтов в интернете, так и к плейлистам MSX.

На мобильном девайсе ограничение можно обойти с использованием VPN. Я даже допускаю вариант, что некоторые читатели могут прибегнуть к способу, когда пользоваться приложением будут на смартфоне. А сам экран смартфона выведут на телеэкран через опцию трансляции (Android) или повтор экрана (iOS).

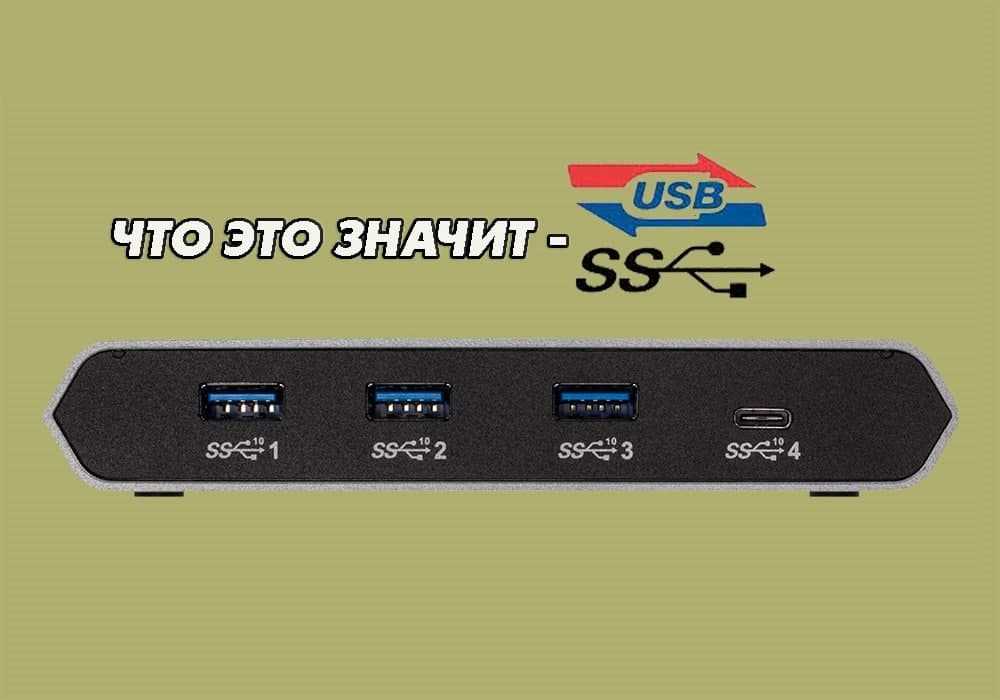

Обозначение SS на USB-разъёме что это значит?

Сейчас даже школьник знает, что порты USB 3.0 имеют высокую скорость передачи данных, практически не уступающую скорости передачи данных через разъём SATA, на которые подключаются в компьютере жесткие диски. Даже большие по объёму файлы теперь залетают на флешку «со свистом»! По сравнению с ними, уже порядком устаревший стандарт USB 2.0 смотрится очень уныло. И вот тут многие стали замечать обозначение SS на USB-разъёмах, переходниках и порта ноутбуков. Само собой народ сразу заинтересовался что это означает? Всё оказалось просто, но от этого не менее интересно!

Пометка SS на USB — что это?!

До 2008 года старый добрый стандарт USB 2.0 и так считался очень достаточно быстрым для того времени. И тут случился натуральный технологический прорыв, который в разы позволил увеличить скорость записи и чтения на подключенном накопителе! Это был стандарт USB 3.1 Gen 1, в последствие известный как USB 3.0. Его максимально достижимая скорость — 5 Гбит/с против 480 Мбит/с у предшествующего стандарта. И вот чтобы несколько отойти от сухих цифр и подчеркнуть такую высокую скорость передачи данных маркетологи дали этому стандарту обозначение SS, которое является аббревиатурой от «SuperSpeed USB», то есть по-русски это значит «супер-скорость» или «супер-быстрый». Ну а так как на разъёме небольшого размера тяжело уместить длинную маркировку, то сделали проще — стали ставить значок USB SS.

Позже появились более быстрые модификации стандарта:

USB 3.2 Gen 2 со скоростью до 10 Гбит/с., называется «SuperSpeed +» или «SuperSpeed USB 10»

USB 3.2 Gen 2×2 со скоростью до 20 Гбит/с. (2 канала по 10 Гбит/с.), называется «SuperSpeed USB 20»

Чтобы ощутить все преимущества сверхскоростного стандарта, нужно чтобы разъёмы с обеих сторон и соединяющий их кабель поддерживали этот стандарт.

Порты USB SS для зарядки телефона

Хочу обратить внимание тех, кто часто заряжает свой телефон или планшет от компьютера или ноутбука. Казалось бы нет разницы через какой разъём заряжаться

Но нет — разница есть! Хоть и небольшая. Дело в том, что на любом компе или ноутбуке стандартный порт USB 2.0 выдаёт всего 0,5 Ампера. А вот с порта USB 3.0 или USB 3.1 можно снять уже 0,9 Ампера. Почти в 2 раза больше. К тому же производители часто увеличивают это значение для портов нового стандарта. В этом случае про такую возможность будет написано на коробке от материнской платы или в инструкции от ноутбука, а сами порты будут помечены отдельным цветом — оранжевым, красным или зелёным. Ну и не забывайте про соответствующий кабель!

Виды USB-разъемов

Прежде, чем перейти к рассказу о распиновке USB по цветам, сначала следует разобраться с видами такого интерфейса. Во-первых, они отличаются размерами. Сейчас в ходу стандартный, например, для компьютера, и микро — стоит в мобильниках и периферийных устройствах. Мини тоже встречается, однако такой вид разъема уже устаревает. Также USB делят на 2 типа:

• А — подключается в гнездо «маму» на компьютере или хабе;
• Б — подсоединяется к гнезду «папе» — на периферийном устройстве.

А теперь давайте поговорим о видах и их отличиях.

1. v1 — модифицированный вариант версии 1.0, использование которой решили прекратить из-за многочисленных ошибок в протоколе передачи данных. У него был низкий показатель пропускной способности в сравнении с современными представителями.

Основные параметры:

• Два режима, различающиеся быстротой, с которой передается информация: 12 и 1,5 Мб/с.
• Шнур длиной максимум в три метра — для медленного инфообмена, и 5 метров — для быстрого.
• Напряжение шины — 5В (номинал), что позволило использовать штекеры для зарядки смартфонов, а допустимая нагрузка подсоединяемых к разъему девайсов составляет 0,5 А.

2. USB 2.0, как у флешки ADATA — стандарт, который превосходит предыдущую версию по быстроте, обеспечивая максимальный показатель в 480 Мб/с.

3. ЮСБ 3.0, как в док-станции ThinkPad. Был разработан с целью решения проблем, связанных с медлительностью. Согласно спецификации, он способен обеспечить скорость в 5 Гб/с, номинальный ток увеличен до 0,9А. Штекеры и гнезда 3 версии маркированы синим, благодаря чему визуально отличить их от ранних модификаций довольно просто. Также выпускаются модели еще быстрее — 3.1.

Как происходит работа соединения?

Рассматривая соединение любого девайса с компьютером, выполненное посредством USB- кабеля, надлежит выделить несколько этапов работы. Сначала, концентратор получает высокий уровень через линию передачи данных, что сигнализирует об обнаружении подключенного оборудования.

Затем, в работе соединения допустимо выделить несколько этапов:

• Хаб сообщает ПК, что подключен новый девайс;
• ПК запрашивает концентратор, относительно порта, используемого для подключения;
• ПК активирует используемый порт и выполняет сброс шины;
• Хаб посылает сбрасывающий сигнал, длительность которого составляет 10мсек.

На выходе ток, предназначенный для питания, достигает 100 мА, после чего, девайс полностью готов к эксплуатации. Подобным образом, любое устройство, подключенное по USB, быстро становится пригодным к использованию, без перезагрузок или значительного ожидания.

Развитие USB

До эры USB практически каждое внешнее устройство должно было быть подключено к ПК с помощью своего собственного кабеля. Каждый раз приходилось устанавливать другие драйверы и перезагружать систему много раз в течение этого процесса. Всё это вызывало проблемы, требовало почти секретных знаний и ограничивало широкое использование компьютеров среди домашних пользователей.

Работа над новым интерфейсом началась в начале 90-х годов, когда инженер Intel Аджай Бхатт решил, что использование компьютерной периферии должно быть намного проще. Ему удалось убедить работодателя, коллег и другие компании принять его точку зрения, а через несколько лет определить параметры и возможности стандарта и представить первые устройства.

Во время своей работы у него была одна мысль: «Вы берете устройство, подключаете его к компьютеру, и оно работает». Помимо Intel, в разработке стандарта также участвовали такие компании, как Compaq, DEC, IBM, Microsoft, NEC и Nortel.

Начало эры USB

Cтандарт USB был определен в конце 1995 года, и с 1996 года стали появляться компьютеры с новыми портами. Microsoft добавила поддержку USB в Windows 95 OSR2.1, но система требовала специального обновления. Первый большой показ рабочих устройств состоялся на выставке Comdex в Лас-Вегасе в 1998 году.

Apple не участвовала в работе над стандартом, но именно эта компания впервые представила компьютер, оснащенный только USB-портами в том же году. Всё стало быстро меняться, когда появилась Windows 98. Рынок был «наводнен» различными устройствами нового стандарта.

Интерфейс USB предлагал возможность самоконфигурации, это означало, что пользователю не нужно корректировать настройки, такие как прерывания или адреса памяти (до эры USB это было проклятием пользователей).

Более того, стандарт даже не предоставляет интерфейс. Стандартизованные разъемы гарантируют удобное подключение, а устройства, использующие стандарт, можно включать и выключать без перезагрузки компьютера. USB также позволяет избавиться от некоторых шнуров питания. Кроме того, благодаря необходимой сертификацией, пользователю гарантируется, что оборудование с логотипом USB будет работать так, как заявлено производителем.

Преимущество USB

Дополнительным преимуществом USB является возможность подключения нескольких внешних устройств к одному разъему. Один контроллер USB может обрабатывать 127 подключений. Чтобы сделать возможным подключение такого количества кабелей вообще, используются специальные концентраторы со многими выходами. Концентраторы могут быть каскадированы до пяти уровней. Концентратор может быть частью компьютера, отдельным устройством или внешним оборудованием – монитором или клавиатурой.

Максимальная длина USB-кабеля для стандартов USB 1.x и 2.x ограничена 5 метрами. Для версии 3.x стандарт ничего не говорит о длине, но определяет электрические требования, которым должно соответствовать соединение. Используя медные провода, на практике получается примерно 3 метра.

По прошествии более двадцати лет мы пришли к третьей версии стандарта USB, а готовится четвертая. Скорость передачи данных с использованием этого интерфейса за это время увеличилась в несколько тысяч раз, а разъёмы, использованные за эти годы, несколько раз меняли свой внешний вид.

Итоги

Таким образом, мы можем подвести промежуточные итоги.

1) USB 3.0 — это совершенно новый интерфейс, реализованный параллельно со старым.2) Совместимость с USB 2.0 сохраняется в полном объеме.3) Для работы USB 3.0 требуется новый кабель, содержащий новые разъемы и дополнительные линии. По стоимости он будет существенно отличаться от старого.4) Хабы USB 3.0 реализуют более сложную логику, а потому будут ощутимо дороже.5) Помимо достижения более высокой скорости (в 10,4 раза выше, чем у USB 2.0), новый интерфейс обеспечит более экономный расход энергии, что актуально для мобильных систем.
