Чем отличаются розетки в России и Китае
В России распространены два немного разных типа розеток.
Тип C – европейская розетка с двумя круглыми параллельными контактами без третьего контакта заземления. Одни из самых распространенных розеток в Европе.
Тип F – второй по популярности европейский стандарт. Круглые параллельные контакты совпадают с типом С, но при этом используются два металлических зажима с двух сторон вилки для заземления.

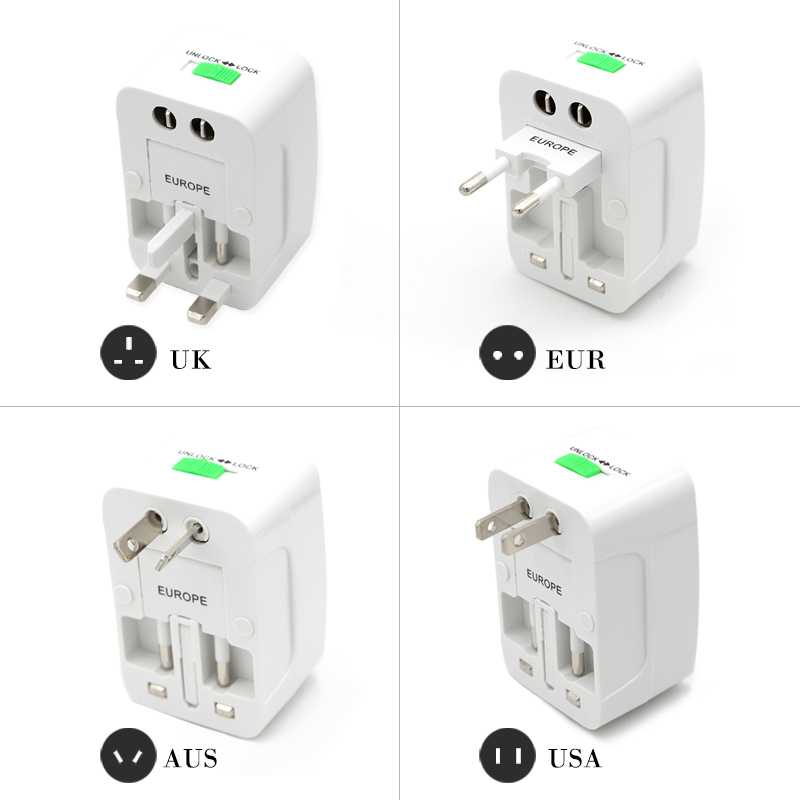

Полезный переходник для подключения китайских устройств в европейские розетки
Именно такие розетки мы устанавливаем чаще всего. Помимо наличия возможности заземлить розетку (этого практически никто не делает) такой тип подключения отличается глубиной вилки.
Вилку типа F можно запросто подключить к розетке типа С, но не наоборот.
Бесполезный переходник для подключения китайских устройств в европейские розетки

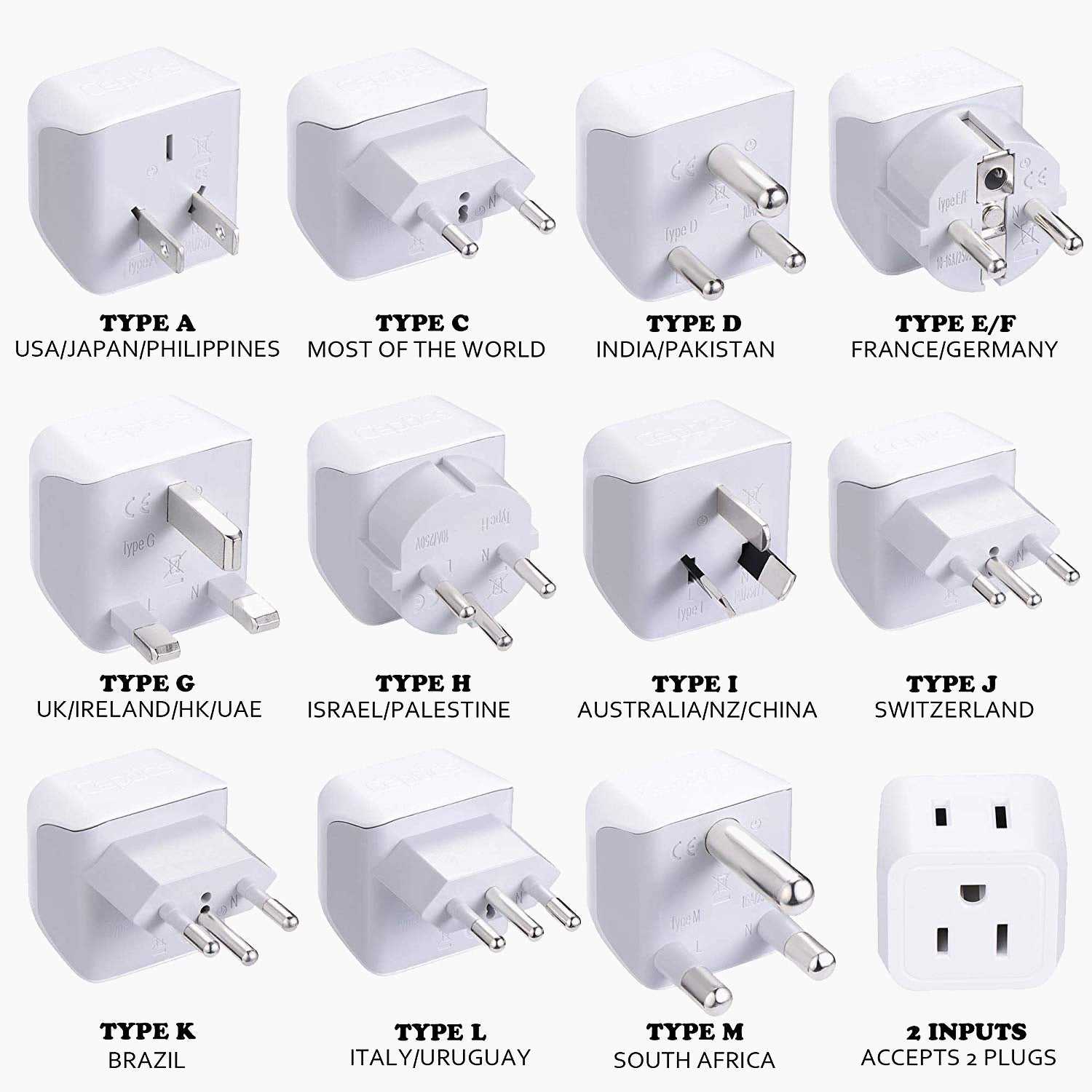

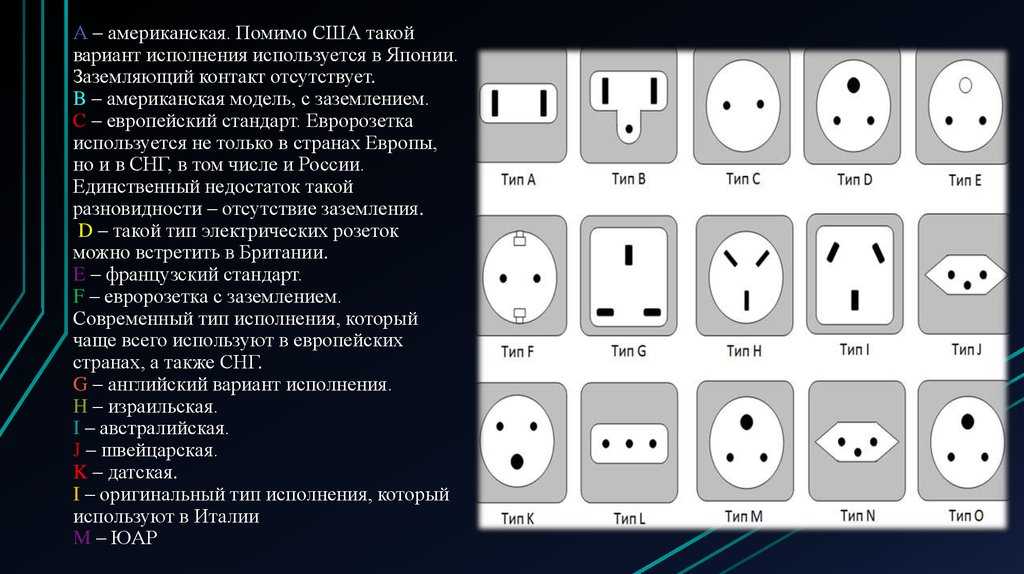

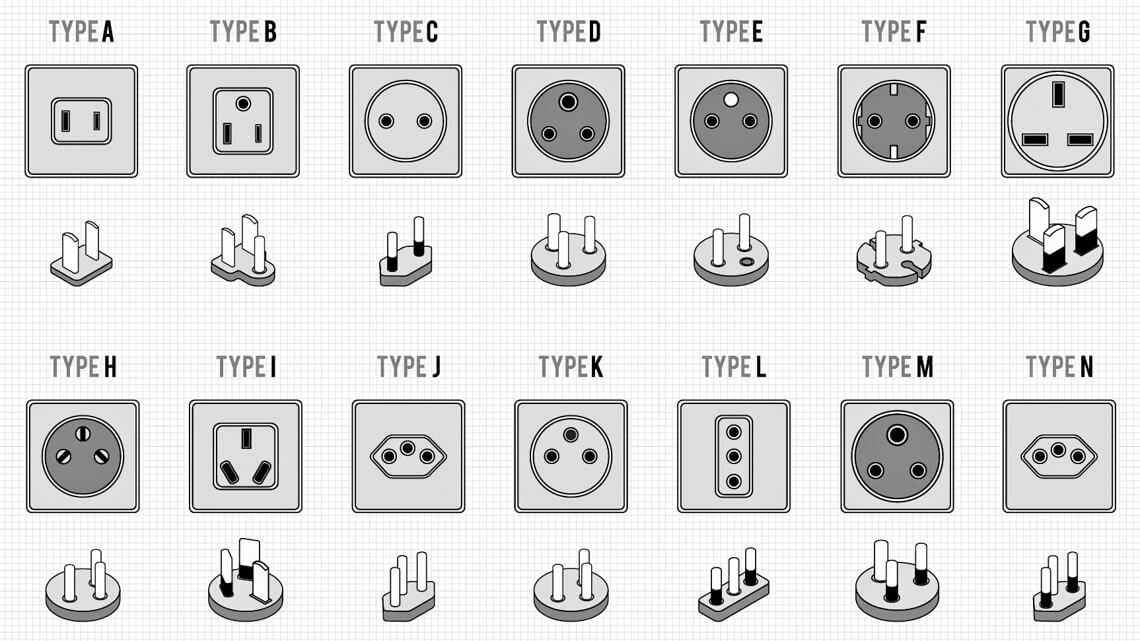

Типы электрических розеток и вилок со всего мира
Тип А – это американская электрическая розетка и вилка. Она имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, а также в Японии. А так же везде, где напряжение составляет 110 В.
Тип B – это тот же разъем типа A, но с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А. Тип C – это европейская розетка и вилка. Имеет два круглых параллельных между собой контакта. Она не имеет третьего контакта заземления. Это самая популярная в Европе розетка, кроме Соединенного Королевство, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220 В.
Тип D – это старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника при этом один из контактов толще двух других. Этот стандарт розеток используется для максимального тока, используется в Индии, Непале, Намибии и на Шри-Ланке.
Тип E – это вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Этот тип розеток используется в настоящее время в Польше, во Франции и в Бельгии.
Тип F – этот стандарт похож на тип E, но вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток используется, например, в Германии, Австрии, Голландии, Норвегии и Швеции.
Тип G – это британская розетка с тремя плоскими контактами. Используется в настоящее время в Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – этот тип розетки часто выпускается с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.
Тип H – этот разъем розетки используется только в Израиле и в секторе Газа. Имеет три плоских контакта, или в более ранней версии круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для значений напряжения 220 В и тока до 16 А.
Тип I — это австралийская розетка, она имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Есть также в версии с контактом заземления. Этот тип розетки используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.
Читать также: Новый холодильник работает без остановки
Тип J – это швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии и за ее пределами в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.
Тип K – это датская розетка и вилка, она аналогична популярной европейской розетке типа C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в основном в Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.
Тип L – это итальянская вилка и розетка, она аналогична популярной европейской розетке типа C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такая розетка в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.
Тип М – это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15 А. Используется в ЮАР, Свазиленд и Лесото.
История
Конструкция евровилки была разработана в 1963 году и опубликована в XVI листе стандартов во второй редакции публикации № 7 международной комиссии по стандартам электрооборудования (International Commission on the Rules for the Approval of Electrical Equipment, CEE). В основу разработки легло большинство стандартов силовых розеток, распространённых на территории Европы. Евровилку также называют вилкой «CEE 7/16». В 1975 году она была также принята в техническом отчёте 83 Международной электротехнической комиссии (IEC) как вилка C5 (ныне IEC/TR 60083), а в июле 1990 года как европейский стандарт EN 50075.
Вилки
Электрическая штепсельная вилка — незаменимый в повседневной жизни электротовар. Из-за кажущейся простоты этого устройства мы не задумываемся от том, какую роль оно играет в электропитании наших устройств, поэтому к его выбору надо подходить серьезно. Нет в наличии товара
В любой современной розетке присутствует три контакта (штифта, штыря): фаза (основной, именно по нему поступает напряжение на прибор); ноль (нейтральный, производит обратный ход энергии от прибора к источнику); заземление (защитный, выполняет дублеж нейтрального провода).
Основные параметры вилок.
Все электрические вилки, подключенные к приборам, имеют несколько важных характеристик. Особо важными при покупке являются следующие:
- Количество штифтов (зубцов) на вилке. В зависимости от страны производства электроприбора и страны его реализации вилка может иметь разное количество штифтов различной формы. Более подробно о типах вилок можно узнать в конце статьи.
- Форма. Обычно электрическая вилка имеет круглую, квадратную или плоскую форму.
- Конструкция. Вилки могут быть как литые, так и сборные, преимуществом которых является наличие возможности при необходимости сменить провод.
- Стандарт (американский 110-127 Вольт 60 Герц, европейский — 220-240 Вольт 50 Герц).
Корпус современной вилки делается из качественного ударопрочного пластика, благодаря чему существенно увеличивается срок эксплуатации электроприборов. Даже, например, подвергшись сильному воздействию огню, вилка может не утратить своих эксплуатационных свойств, кроме внешнего вида, разумеется
Кроме того любая электрическая вилка должна быть удобна в использовании: она должна иметь удобную форму для подсоединения к сети пользователем и идеально подходить к розетке.
Пожалуй, самое важное значение имеет безопасность электровилки. Производители данного вида электротоваров придают особое значение их безопасной эксплуатации и используют для этого передовые разработки и новейшие технологии
Вилка с заземлением
Примером такого устройства, которое наделено всеми вышеперечисленными особенностями, может являться вилка электрическая с заземлением. Ещё совсем недавно, во времена бывшего СССР, обычный пользователь электроприборов и понятия не имел, что такое заземление. Все потому, что в обычных домах его не было. Для того чтобы установить розетку, необходимо было просто подсоединить к контактам ДВП провода.
Сегодня практически любой электроприбор имеет вилку, на которой присутствует заземление. Но чтобы оно работало, необходимо наличие третьего провода, который отсутствует в большинстве домов старой застройки. Именно поэтому, до того как электрическая вилка, в которой присутствует заземление, будет подключена вами к какому-либо электроприбору, позаботьтесь о том, чтобы в вашей домашней сети был 3-й провод.
Теперь, убедившись в важности выбора качественной электрической вилки и разобравшись в ее параметрах, Вы можете выбрать среди широкого ассортимента наиболее подходящую для Ваших потребностей. Правильно подобранная вилка будет служить вам на протяжении долгих лет
Вилки различных типов
Тип А – это, так называемый, американский тип электрических розеток и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.
Тип B – аналогичный разъем типа A, но уже с дополнительным круглым контактом заземления. Используется в быту в тех же регионах мира, что вилки и розетки типа А.
Тип C – это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип электрических вилок и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.
Тип D – это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.
Виды розеток по мощности подключаемых потребителей
Суммарная мощность приборов, подключаемых к розетке – это ключевой аспект выбора розетки.
В идеале, на каждый прибор должна идти одна розетка и линия проводки, но иногда существует незапланированная потребность подключить два и более прибора к одной розетке через специальный электрический двоитель-троитель.
Существует формула, по которой можно узнать, какие розетки выбрать для того или иного прибора (с солидным запасом, желательно), исходя из его потребляемой мощности, которая измеряется в Ваттах (обозначается буквой W или русской В):
A=W/V
То есть сила тока, измеряемая амперами (A), равна мощности прибора (W, Ватт), разделенной на напряжение (V, Вольт). Дело в том, что автоматические выключатели и розетки подбираются по силе тока, а на приборах упоминается лишь потребляемая мощность, поэтому необходимо переводить величины по данной формуле, чтобы их сравнить.
На практике это выглядит так: электроплита имеет мощность 5 кило Ватт, то есть 5000 Ватт и рассчитана на напряжение 220 Вольт, соответственно, 5000/220=22,7A. Это значит, что розетка электрическая должна быть рассчитана как минимум на данную силу тока.
Розетки старого, еще советского образца, применялись мощностью в 6А и 10А, современные же бытовые розетки рассчитаны на максимальный порог – 16А, отдельным классом являются силовые розетки (не относящиеся к бытовым, но применяемые в быту в ряде случаев). К таковым силовым, применяемым в быту, относится розетка для плиты электрической, которая рассчитана на более чем 16А — на 25А и даже больше – 32А. Однако чаще всего высокомощные приборы, которые требуют более 25А, подключаются несъемным способом, то есть напрямую силовым электрическим кабелем.
Краткая история электрических вилок
Комплект, при помощи которого осуществляется подключение бытовых приборов к сети электрического тока, называется «штепсельный соединитель». В его состав входят:
- розетка – разъём в виде гнезда, к которому подводится электроэнергия;
- вилка – неподвижно установленное или соединённое с прибором при помощи кабеля приспособление для подключения к электросети.
Патент на штепсельное соединение в виде розетки и вилки в 1904 году получил Харви Хаббелл. Внедряя новый тип соединения, он предполагал заменить небезопасное подключение электроприборов с помощью ламповых патронов (метод Эдисона). Примерно к 1920 году метод Хаббелла начал внедряться повсеместно. Окончательно утвердиться в качестве безопасного и простого средства доставки электроэнергии к бытовым приборам помогло изобретение Альбертом Бюттнером в 1926 году системы шутцконтакта (Schuko) – комплекта, состоящего из заземлённой с помощью скобообразных контактов розетки и силовой вилки.
Внедрение новшеств в разных странах в XX веке шло параллельно с развитием и утверждением стандартов электрических сетей. Они включают два основных параметра:
- напряжение (единица измерения – Вольт);
- частота (единица измерения – Герц).
Интересно, что в одной стране может использоваться как один стандарт, так и несколько. Некоторые страны пришли к решению о согласовании стандартов. На сегодняшний день их, по меньшей мере, двенадцать.
штепсельных вилок и розеток: нужен адаптер для путешествий?
Вы планируете посетить Австралию? Проверьте, нужен ли вам сетевой адаптер или преобразователь напряжения для розеток, используемых в Австралии.
- Если вы живете в Соединенных Штатах Америки, в Австралии вам понадобится сетевой адаптер.
- Вам также нужен преобразователь напряжения.
- Будьте особенно осторожны с некоторыми приборами из-за разницы в частоте.
Ниже приведены изображения используемых розеток и соответствующих вилок. И мы предоставляем больше информации о напряжении и частоте.
В Австралии нужен переходник для штепсельной вилки?
В Австралии электрические розетки относятся к типу I. Посмотрите на следующие рисунки. Если вы живете в Соединенных Штатах Америки, вам понадобится переходник для штепсельной вилки для розеток типа I.
- Приборы с вилкой A не подходят к розетке I.
- Приборы с вилкой B не подходят к розетке I.
Купите переходник для сетевой вилки (дорожный)
Мы не продаем переходники для вилок. Мы отсылаем вас к Amazon, где вы найдете большой выбор адаптеров для путешествий. Поскольку вам также может понадобиться преобразователь напряжения, вам следует рассмотреть возможность использования комбинированного адаптера сетевой вилки/преобразователя напряжения (см.
ниже).
Вы также можете свериться с картой, чтобы увидеть использование различных вилок и розеток в мире.
Преобразователь напряжения нужен в Австралии?
В Австралии стандартное напряжение 230 В, частота 50 Гц.
В Австралии нельзя пользоваться электроприборами без преобразователя напряжения, поскольку стандартное напряжение в Австралии (230 В) выше, чем в Соединенных Штатах Америки (120 В).
Вы можете серьезно повредить технику. Вам нужен преобразователь напряжения в Австралии! Вы можете найти преобразователи напряжения на Amazon. Поскольку вам также нужен адаптер для штепсельной вилки, вам следует рассмотреть возможность использования комбинированного адаптера для штепсельной вилки/преобразователя напряжения.
Также частота в Австралии (50 Гц) отличается от частоты в Соединенных Штатах Америки (60 Гц). Вы должны использовать преобразователь напряжения, который также изменяет частоту, но его трудно найти. Если ваш преобразователь не может изменить частоту, будьте осторожны! Будьте особенно осторожны с движущимися, вращающимися и связанными со временем приборами, такими как часы, бритвы и электрические тепловентиляторы.

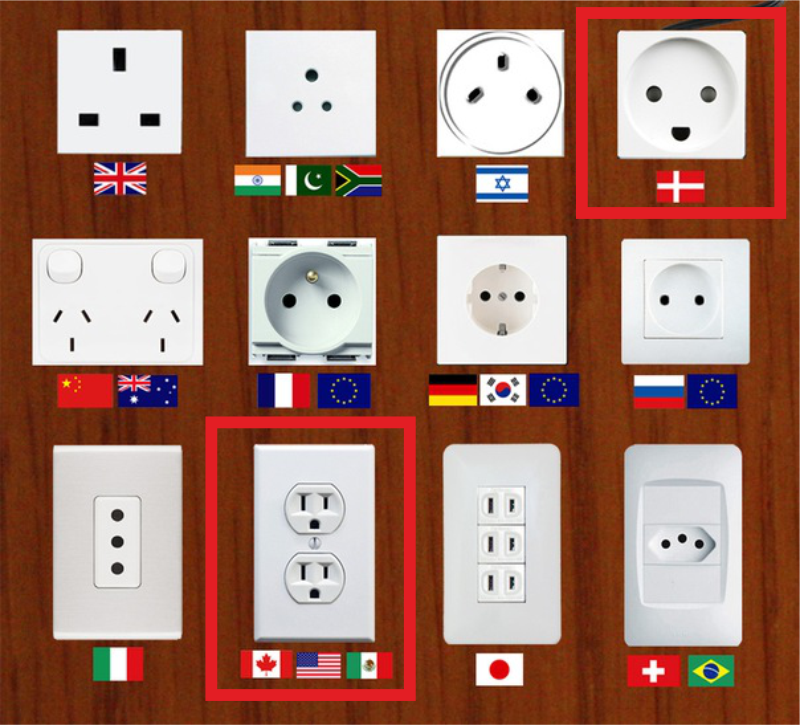

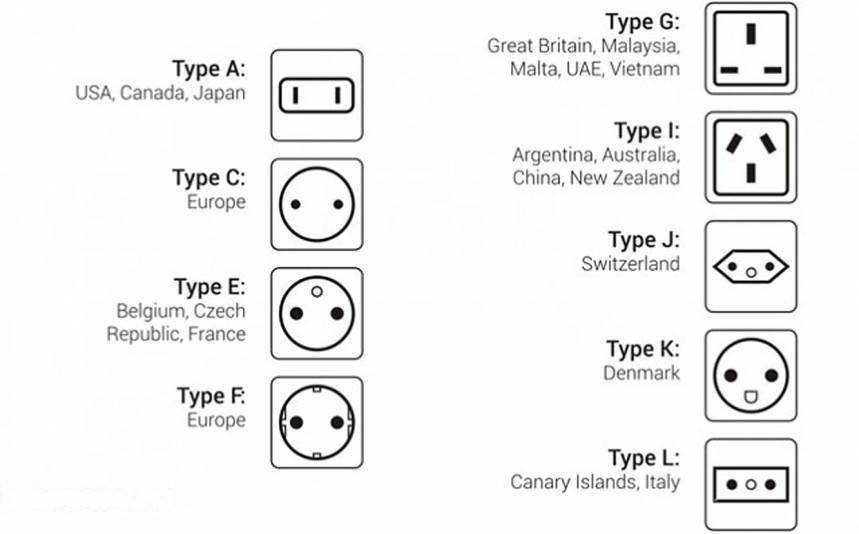

Какие розетки используются в странах мира?
В мире применяется, по большому счету, всего два уровня электрического напряжения в бытовой сети — европейский — 220—240 В и американский — 100—127 В и два значения частоты переменного тока — 50 и 60 Гц. Меньшее напряжение и более высокая частота считаются менее опасными для здоровья и жизни человека, более высокое напряжение и более низкая частота проще и дешевле реализуются технически.Из множества соединений выделяют 13 наиболее часто используемых типов розеток , обозначаемых латинскими буквами от A до M.
Тип А Розетки такого типа используются в США и Японии.Этот тип обозначается как Class II. Штепсельная вилка состоит из двух параллельных контактов. В японском варианте контакты одинакового размера. В американском – один конец чуть шире другого. Устройства с японской штепсельной вилкой можно использовать в американских розетках, но наоборот – не получится.
Тип В Используется в Северной и Центральной Америке и в Японии. Этот тип обозначается как Class I. В Америке тип В пользуется большой популярностью, в Японии он распространен значительно меньше.
Тип С Используется во всех европейских странах, за исключением Великобритании, Ирландии, Кипра и Мальты. Международное обозначение – CEE 7/16. Вилка представляет собой два контакта диаметром 4,0-4,8 мм на расстоянии 19 мм от центра. Максимальный ток – 3,5 А. Тип C – это устаревший вариант более новых типов E, F, J, K и L, которые сейчас используются в Европе. Все вилки типа С идеально подходят к новым розеткам.
Тип D Используется в Индии, Непале, Намибии и на Шри-Ланке. Международное обозначение – BS 546 (BS = British Standard). Представляет собой устаревшую штепсельную вилку британского образца, которая использовалась в метрополии до 1962 года. Максимальный ток – 5 А. Некоторые розетки типа D совместимы с вилками типов D и M. До сих пор розетки типа D можно встретить в старых домах Великобритании и Ирландии.
Тип Е Используется в основном во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко. Международное обозначение – CEE 7/7. Максимальный ток – 16 А. Тип Е немного отличается от CEE 7/4 (тип F), который распространен в Германии и других странах центральной Европы. Все вилки типа С идеально подходят к розеткам типа E.
Тип F Используется в основном в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании и странах Восточной Европы. Международное обозначение CEE 7/4. Этот тип также известен под именем «Schuko». Максимальный ток – 16 А. Все вилки типа С идеально подходят к розеткам типа F. Этот же тип используется в России.
Тип G Используется в Великобритании, Ирландии, Малайзии, Сингапуре, Гонконге, на Кипре и Мальте. Международное обозначение – BS 1363 (BS = British Standard). Максимальный ток – 32 А. Туристы из Европы, посещая Великобританию, пользуются обычными адаптерами.
Тип H Используется в Израиле. Этот разъем обозначается символами SI 32. Штепсельная вилка типа С легко совместима с розеткой типа H.
Тип I Используется в Австралии, Китае, Новой Зеландии, Папуа-Новой Гвинее и Аргентине. Международное обозначение — AS 3112. Максимальный ток – 10 А. Розетки и вилки типов H и I не подходят друг к другу. Розетки и штепсели, которыми пользуются жители Австралии и Китая, хорошо подходят друг к другу.
Тип J Используется только в Швейцарии и Лихтенштейне. Международное обозначение – SEC 1011. Максимальный ток – 10 А. Относительно типа С, у вилки типа J есть еще один контакт, а в розетке есть еще одно отверстие. Однако штепсельные вилки типа C подходят к розеткам типа J.
Тип K Используется только в Дании и Гренландии. Международное обозначение — 107-2-D1. К датской розетке подходят вилки CEE 7/4 и CEE 7/7, а также розетки типа С.
Тип L Используется только в Италии и очень редко в странах Северной Африки. Международное обозначение – CEI 23-16/ВII. Максимальный ток – 10 А или 16 А. Все вилки типа С подходят к розеткам типа L.
Тип М Используется в Южной Африке, Свазиленде и Лесото. Тип М очень похож на тип D. Большинство розеток типа М совместимы со штепсельными вилками типа D.
В нашем каталоге большой ассортимент розеток от мировых производителей.
Источник
Стандарты розеток в разных странах мира
Единого стандарта розеток в мире не принято, их разработка, в большинстве странах, шла независимо друг от друга, что привело к большому разнообразию и, к сожалению, несовместимости электроустановочных изделий друг с другом. С течением времени некоторые стандарты исчезали, не получив широкого распространения, некоторые, в силу внешних факторов, вытеснялись другими, в некоторых странах до сих пор могут использоваться сразу несколько стандартов подключения, напряжения и частоты, что зачастую доставляет неудобства.
Шаги по объединению стандартов в разных странах предпринимаются по сей день, но этот процесс небыстрый, так как зачастую требует громадного объема работ, по замене электропроводки и электроприборов. Производители некоторых видов электроприборов ввели практику использования сменных шнуров и комплектуют шнурами различных стандартов для разных стан, а появления импульсных источников питания дало возможность использовать одни и те же устройства при разном диапазоне напряжения в сети.
НАПРЯЖЕНИЕ И ЧАСТОТА В СЕТИ
Наиболее распространены два основных стандарта напряжения и частоты в разных странах мира.
Европейский стадарт, использующийся и в России, при котором напряжение в сети 220-240 Вольт при частота 50 Герц, с вилками типов С – М, а так же американский стандарт, с напряжением 110-127 Вольт при частоте 60 Герц, с вилками типов А и В. Большинство стран приняло один из двух стандартов, но встречаются и переходные или даже уникальные варианты.

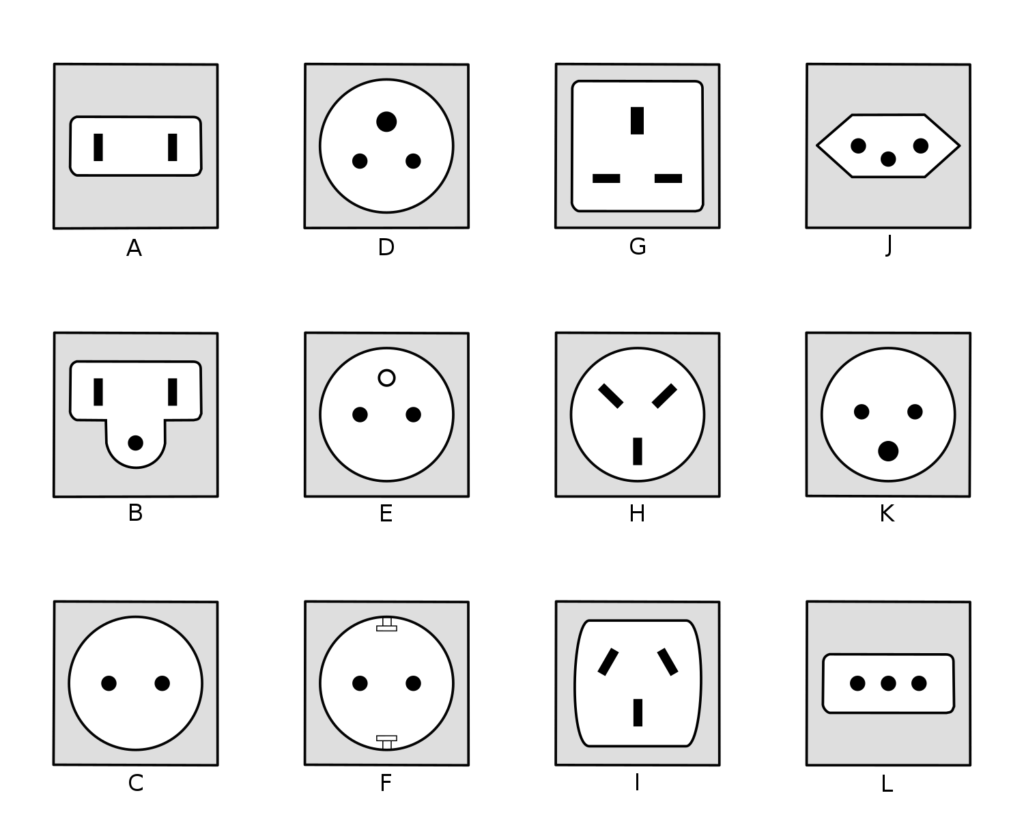

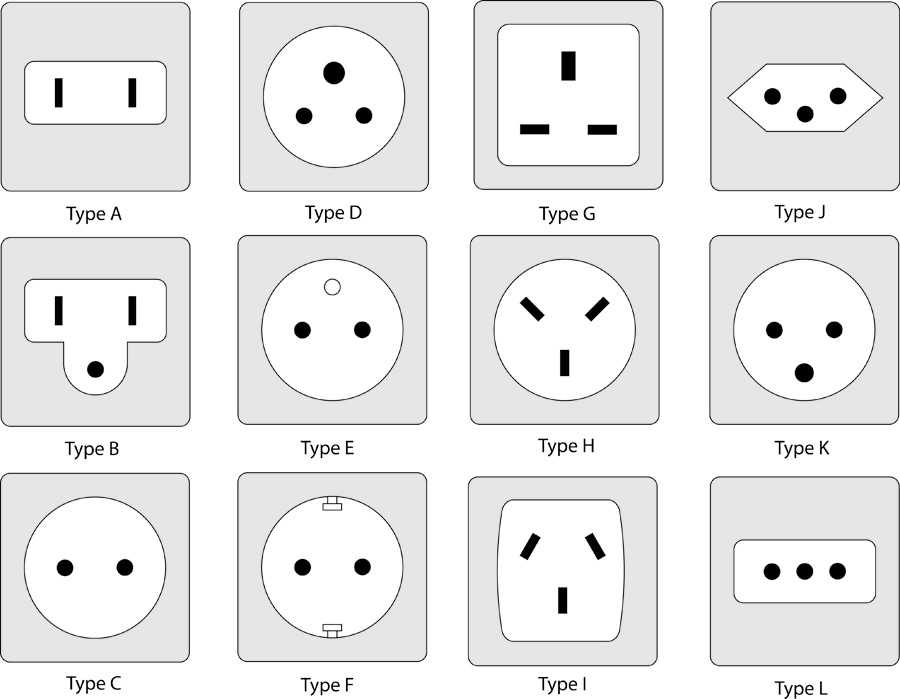

ТИПЫ РОЗЕТОК ИСПОЛЬЗУЕМЫЕ В НАСТОЯЩЕЕ ВРЕМЯ В РАЗНЫХ СТРАНАХ
Электрические розетки и вилки, разных стандартов, различаются конструктивно, по форме, размеру, а так же характеристиками максимального тока и некоторыми другими свойствами. Согласно публикации международной электрической комиссии, каждый тип обозначается своей буквой.
|
Тип Розетки |
Соответствие стандарту |
Ток/ Напряжение |
|
А |
Северная Америка, NEMA 1-15 |
15 А/125 В |
|
Япония, JIS C 8303, Класс II |
15 А/100 В |
|
|
B |
Северная Америка, NEMA 5-15 |
15 А/125 В |
|
Япония, JIS C 8303, Класс I |
15 А/100 В |
|
|
Северная Америка, NEMA 5-20 |
20 А/125 В |
|
|
C |
Европа, CCE 7/16 (Евровилка) |
2,5 А/250 В |
|
Европа, CCE 7/17 |
16 А/250 В |
Советский союз ГОСТ 7396.1 (Раздел C1)
6А/250В
D
Англия, BS 546 (2-контактная)
5 А/250 В
Англия, BS 546 (3-контактная)
15А/250В
Е
Франция, CEE 7/5
16A/250B
F
Германия, CEE 7/4 (Schuko)
16A/250B
G
Великибритания, BS 1363, IS 401 & 411
13A/230-240B
H
Израиль, SI 32
16A/250B
I
Австралия, AS/NZS 3112
10-32A/240B
Китай, CPCS-CCC
10A/250B
Аргентина, IRAM 2073
10A/250B
J
Швецария, SEV 1011
10-16A/250B
K
Дания, 107-2-D1
13A/250B
Таиланд, TIS 166—2549
13A/250B
L
Италия, CEI 23-16/VII
10-16A/250B
M
Южная Африка, SABS 164-1
16A/250B
N
Бразилия IEC 60906 -1 (2х -контактные)
10-20A/250B
Бразилия IEC 60906 -1 (3х -контактные)
10-20A/250B
На территории России общепринятым стандартом являются вилки со штекерами для разъёмов типа C и F, при этом розетками типа C разрешено пользоваться лишь в жилых помещениях, во всех других случаях необходима установка розеток типа F. Подключать электроприборы Российского стандарта в других станах, можно через переходники, при условии совпадения напряжения и частоты. Электроустройства с импульсными блоками питания (ноутбуки, з.у. сотовых телефонов т.п.) чаще всего можно подключать в разные сети, но лучше удостоверится в этом, прочитав информацию о нем.
Ниже в таблице представлены стандарты розеток использующихся в разных странах мира.
|
Регион |
Типы |
Напряжение |
Частота |
|
|
Австралия |
I |
230 В |
50 Гц |
|
|
Австрия |
C, F |
230 В |
50 Гц |
|
|
Азербайджан |
C, E, F |
220 В |
50 Гц |
|
|
Азорские острова |
C, F |
220 В |
50 Гц |
|
|
Албания |
C, F |
220 В |
50 Гц |
|
|
Алжир |
C, F |
230 В |
50 Гц |
|
|
Американское Самоа |
A, B, F, I |
120 В |
60 Гц |
|
|
Ангилья |
A, B |
110 В |
60 Гц |
|
|
Ангола |
C |
220 В |
50 Гц |
|
|
Андорра |
C, F |
230 В |
50 Гц |
|
|
Антигуа |
A, B |
230 В |
60 Гц |
|
|
Аргентина |
C, I |
220 В |
50 Гц |
|
|
Армения |
C, F |
230 В |
50 Гц |
|
|
Аруба |
A, B, F |
127 В |
60 Гц |
|
|
Афганистан |
C, D, F |
240 В |
50 Гц |
|
|
Багамские острова |
A, B |
120 В |
60 Гц |
|
|
Балеарские острова |
C, F |
220 В |
50 Гц |
|
|
Бангладеш |
A, C, D, G, K |
220 В |
50 Гц |
|
|
Барбадос |
A, B |
115 В |
50 Гц |
|
|
Бахрейн |
G |
230 В |
50 Гц |
|
|
Беларусь |
C, F |
220 В |
50 Гц |
|
|
Белиз |
A, B, G |
110 В |
60 Гц |
|
|
Бельгия |
C, E |
230 В |
50 Гц |
|
|
Бенин |
C, E |
220 В |
50 Гц |
|
|
Бермудские острова |
A, B |
120 В |
60 Гц |
|
|
Болгария |
C, F |
230 В |
50 Гц |
|
|
Боливия |
A, C |
220 В |
Что делать в случае ошибки в выборе типа штекера на АлиЭкспресс?
Основные типы розеток имеют ту же аббревиатуру, что указывалась ранее: UK, AU, EU, US. Добавляется только слово Plug. Вообще-то в мире существует 12 типов розеток, но основные вам уже известны.
Знать это нужно только в том случае, если вы покупаете прибор с комплектом вилки и розетки, чтобы не приобрести американский вариант под использование напряжения 110В. Все остальные проблемы можно решить.
В России распространены два типа розеток:
- С – тип «советского образца» с двумя круглыми контактами;
- F – европейский стандарт с двумя круглыми контактами и двумя металлическими зажимами для заземления.
Различаются они небольшим увеличением диаметра и глубины гнезда под вилку у типа F. Поэтому вилку типа F можно вставить в тип С, а вот наоборот чревато перегревом из-за плохого контакта.
Что же делать, если все-таки произошла ошибка с выбором штекера, или у вас не было такой возможности: некоторые недорогие вещи продаются именно так. Не стоит пугаться. Надо помнить, что официально в Китае используется сеть напряжением 220В и частотой тока 50Гц, как и в России. Поэтому есть два способа решить эту проблему.
Первый – приобрести на том же АлиЭкспресс адаптер или купить в магазине.
Слева показана китайская вилка с заземлением, справа – адаптер под европейскую вилку также с заземлением.
Второй вариант – купить в магазине электротоваров российскую вилку и заменить китайскую. Этот вариант предпочтительнее, так как адаптер увеличивает габариты соединения, что не всегда удобно при размещении прибора, а также он может где-то затеряться.
Что значит EU, US, AU и UK Plug на Алиэкспресс
Главная » Помощь
Помощь
Автор Дмитрий Демидко На чтение 3 мин Просмотров 9.7к. Опубликовано 23.11.2021
Перейти на AliExpress
Огромное количество россиян регулярно заказывают бытовую, цифровую технику на AliExpress. Таким образом, порой удается сэкономить 20-30%, ведь в отечественных магазинах априори аналогичный товар будет дороже
На что нужно обязательно обращать внимание при выборе техники на Алиэкспресс, так это на тип вилки. В описании товаров можно увидеть такие типы штекера, как EU, US, AU, UK и KR Plug
Далеко не все покупатели в курсе, что значит хотя бы одно из перечисленных сокращений. Мы все объясним вам простыми словами!
Типы вилки на Алиэкспресс
Вы будете удивлены, но в мире насчитывается около 12 разных электрических розеток. В Таиланде, Швейцарии, Италии, Израиле и многих других странах используются свои типы штекеров. Даже далеко не самая развитая страна Африка имеет индивидуальные розетки. Но все-таки самыми распространенными принято считать пять типов вилки. О них и пойдет речь:
-
EU Plug — обычная розетка, которой не удивить жителей России и стран СНГ. Тип вилки ЕС привычен как для нас, так и стран Евросоюза. По количеству штекеров тип EU Plug самый распространенный. Его можно увидеть и в таких жарких туристических странах, как Турция, Египет, Тунис. Как итог, для России подходит именно EU Plug (расшифровывается как
«European Union»). Напряжение в сети в большинстве случаев 220, за редким исключением 240 Вольт; - US Plug – можно по сокращению US догадаться, что речь идет об американской розетке. Такие типы вилки стандартные не только для Соединенных Штатов, но и Южной Америки, Японии. Отличается USA Plug двумя вертикальными небольшими контактами. Выше них находится еще один контакт, но уже более круглый. Особенность US Plug, что напряжение не превышает 127 Вольт, а зачастую составляет всего 100 Вт, что для наших реалий кажется весьма устаревшим показателем;
- UK Plug – английская или, как еще реже говорят, британская розетка. Чаще всего встретить такие розетки можно только в двух странах: Великобритания и Исландия. У штекера всегда три плоских контакта. Напряжение в розетке для России и стран СНГ привычное – от 220 до 240 Вт;
AU Plug – розетки Австралии. Однако, также распространены в Китае и Новой Зеландии, ряде совсем миниатюрных стран по типу Самоа. Отличается AU Plug тремя узкими контактами-ножами;
KR Plug – распространена розетка исключительно в Южной Корее. Отличается от предыдущих розеток наличием аж пяти разъемов.
Какой тип вилки в России
Если продавец не предлагает в комплекте переходник для эксплуатации техники в России, и у вас нет желания самостоятельно его искать, выбирайте товар с типом штекера «EU Plug». Гарантированно подключите к своей розетке технику без каких-либо сложных манипуляций. Стоит отметить, что тип вилки «EU Plug» также подходит для розеток в Украине и Беларуси.
1$ Осталось: 16 активаций
Что делать, если тип вилки не подходит
При этом нет большой проблемы, если вы купили устройство, штекер которой не подходит для России, Украины, Беларуси.
Можно заказать переходник как на том же Алиэкспресс, так и в магазине техники вашего города. Стоят переходники копейки. Главное, чтобы переходник справлялся с напряжением 220-240 Вт, но для современных таких «помощников» это не проблема.
EU Plug
78.05%
UK Plug
8.78%
US Plug
4.39%
AU Plug
4.88%
KR Plug
3.9%
Проголосовало: 205
Открыть AliExpress
AliExpress Беларусь Выбор товара Россия Украина
Оцените автора
( 1 оценка, среднее 5 из 5 )
Какую вилку выбрать на Алиэкспресс для России
В разных странах используются разные стандарты вилок/розеток. На Али представлена продукция со всеми такими типами. Поэтому при покупке товаров на Алиэкспресс нужно знать, какой тип вилки используется в России, чтобы не купить непригодную для эксплуатации вещь.
Чем отличаются разъемы: US, EU, UK, AU
Существует несколько различных вариантов розеток/вилок. Всего их 12, но наибольшее распространение получили 4. Все они существенно различаются и не все являются взаимозаменяемыми.
US используется в США, а также в странах Южной Америки и на территории Японии. Данный вид делится еще на два – A и B. Первый имеет два вертикальных штыря плоской формы, которые располагаются параллельно друг другу. Второй тип имеет дополнительное отверстие, которое предназначено для заземления.
EU – привычный для нас штекер, он используется в странах бывшего СССР и в некоторых государствах Европы, а также в Турции, Египте и Тунисе. Данный вид дополнительно делится еще на два типа – C и F. Первый обычный, у второго предусматривается заземление, плюс у F глубже отверстия в розетке. Получается, что С-штекер можно вставить в F-розетку, а наоборот не получится.
UK – вариант для стран Великобритании, а также в бывших колониях королевства (Сингапур, Мальта, Кипр). Штекер оснащен тремя плоскими штырями.
AU – китайский вариант, кроме этого, он используется и в некоторых других азиатских странах, а также в Австралии, Новой Зеландии и в малых странах, имеющих выход в Тихий океан (Новая Гвинея, Фиджи, Самоа). Его отличие от EU в форме штырей. Здесь они не круглые, а плоские и при этом они идут не параллельно друг к другу.
Если у вас все равно остаются сомнения, то посмотрите на виды штекеров на фото в интернете.
Основные отличия вилок
Внешние отличия разных моделей штекеров мы обозначили. Но это еще не все. Есть еще разница в электрических параметрах техники, которыми они оснащены. Рассмотрим варианты:
- US – 100–127 В, 60 Гц;
- EU – 220–240 В, 50 Гц;
- UK – 220–240 В, 60 Гц;
- AU – 220–250 В, 50 Гц.
Получается, что не все решается простым переходником или сменой вилки механическим способом.
Чем отличается EC, EU и EU Type-C
- ЕС – тип для территории Евросоюза;
- EU (European Union), по сути, тот же самый вариант, только иными словами;
- EU Type-C (или EC Type-C) – это специальные виды и отличаются они от EU/ЕС тем, что у них предусмотрена дополнительная защита в виде изоляции у основания штырей на вилке (в теории это более безопасно).
Все вышеупомянутые варианты выглядят довольно похоже друг на друга, они взаимозаменяемы и соответствуют российскому стандарту.
Что значит Plug на «Алиэкспресс»
С английского данное слово переводится как «электрическая розетка». В данном случае это означает тип штекера, с которым поставляется техника с «Али»
Важно при покупке не ошибиться, так как некоторые варианты (к примеру, US в EU) нельзя переделать механическим переходником или простым трансформатором
Тип штекера в России
Как выше уже говорилось, у нас в стране существует только лишь один тип и он маркируется как EU. Других вариантов нет и не предвидится
Стоит тщательно подходить к покупке техники с «Али», обращая внимание на обозначения вилок, и выбирать правильный вариант. Повторимся: русским штекером считается европейский стандарт
Что делать, если вилка с «Алиэкспресс» не подошла
Если вы допустили ошибку и приобрели стандартный китайский вариант, то можно обойтись наипростейшим переходником, который просто меняет форму штекера на нужный. Плюс есть отзывы, что некоторые люди просто срезают такую вилку и меняют ее на EU или же просто заказывают нужную розетку (AU) и дополнительно устанавливают ее у себя в квартире/доме, но данные варианты подходят лишь профессиональным электрикам. Если вы не связаны с данной сферой, то рисковать не стоит.
Также можно попробовать договориться с продавцом о возврате товара и о перезаказе нужной модели. Но не факт, что кто-то из поставщиков техники согласится на данный вариант.
Штекеры из Поднебесной можно использовать у нас в стране. Но для них нужны переходники, как выше уже говорилось. Радует, что характеристики электрических сетей России и Китая совместимы и вопрос решается довольно просто и дешево (покупка простого переходника или специальной розетки под технику со штекерами AU).
Присоединение провода к вилке С5 и С6
Здесь процесс подключения провода проходит еще проще. Вилка электрическая типа С5 и С6 уже имеет в своем составе особые колодки. Формировать колечки не понадобится. Провод сечением 2,5 мм кв. завидуют до 10 мм, а с 1,5 мм кв. — до 20 мм. Это связано с технологией подсоединения.
Тонкие провода потребуется сложить вдвое перед крепежом. Жилу скручивают и вставляют в клемму.
Время от времени колодки лучше поджимать, дабы обеспечить хорошее качество контакта. В подобных устройствах он достаточно хорош.
Если в электросети не предусмотрено заземление, не следует подключать лишний контакт куда попало. Третий проводник оставляют не зачищенным, как резерв. Он может пригодиться при обрыве одной из жил.
Если установить вилку с большим показателем предельной мощности на электроприбор, это увеличит запас ее прочности. Однако, ставя на технику меньшую по выдерживаемой нагрузке вилку, следует ожидать ее перегрева, выхода из строя и создания аварийной ситуации
Обязательно следует обращать внимание на маркировку вилки и мощность бытового прибора
Ознакомившись с разновидностями такого элемента электроцепи, как вилка электрическая, можно правильно подобрать необходимый вариант для замены старого штекера. Существует несколько разновидностей подобных устройств. Каждый подбирают в соответствии с требуемой нагрузкой бытового прибора, к которому подводится провод с вилкой. Производя подключение в соответствии со всеми правилами, можно не сомневаться в долговечности и безопасности эксплуатации электровилки.
Тип C: Европа
Страны: вся Европа, Россия и СНГ, Ближний Восток, часть Южной Америки, Индонезия, Южная Корея
Два круглых контакта. Это привычная нам евророзетка. Заземление не предусмотрено, и вилка может подключаться к любой розетке, которая принимает контакты диаметром 4 мм с расстоянием 19 мм между ними. Тип С используется по всей континентальной Европе, на Ближнем Востоке, во многих африканских государствах, а также в Аргентине, Чили, Уругвае, Перу, Боливии, Бразилии, Бангладеш, Индонезии. Ну, и конечно, во всех республиках бывшего Советского Союза. Немецкие и французские вилки (тип E) очень похожи на этот стандарт, но диаметр контактов у них увеличен до 4,8 мм, а корпус сделан таким образом, чтобы предотвратить подключение к евророзеткам. Такие же вилки используются в Южной Корее для всех не требующих заземления устройств и встречаются в Италии. В Великобритании и Ирландии в душевых и ванных комнатах иногда ставятся специальные розетки, совместимые с вилками типа C. Предназначены они для подключения электрических бритв. Поэтому напряжение в них часто понижено до 115 В.
