Как соединить телевизионный кабель между собой без потери сигнала и переходника

Устройство кабеля

Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить телевизионный кабель или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять антенный кабель, ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.

Коаксиальный кабель – это телекоммуникационный провод для передачи маломощных сигналов, состоящий из двух проводников, которые отделены друг от друга диэлектрическим материалом. Проводник в центре и внешний металлический слой образуют собой концентрические цилиндры с общей осью. Токопроводящая жила в центре коаксиала – это сплошной или семижильный провод. Обычно он изготавливается из меди, серебра или алюминия с медным напылением, омеднённой стали и т.д. В качестве внешнего проводника – экранирующей оплётки – выступает плетёное металлическое полотно. Чаще всего это медная оплётка, алюминиевая коса. Во многих изделиях применяют дополнительную оболочку из изолирующей плёнки-фольги, которая предшествует плетёному слою – алюминиевый экран.

Теперь вы понимаете, что соединить два куска такого кабеля – это вовсе не так просто, как завязать шнурки в ботинках? К счастью уже давно придуман не один способ сделать это надёжно и быстро.

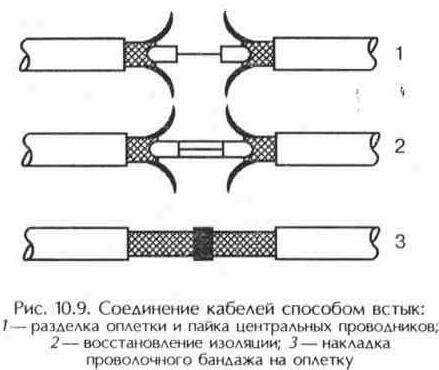

Соединение кабеля пайкой без переходника

Описанный ниже алгоритм подойдет даже для соединения разных по конструктивному исполнению проводов. Способ качественный и довольно простой. Нужно только уметь управляться с паяльником.

Острым ножом надрежьте оболочку вдоль на 5-6 см.
Отогните изоляцию вместе с экранировкой назад.
Обрежьте внутренний диэлектрический слой вместе с сердечником на 2 см. Это делается, чтобы был запас оплетки при соединении. Оплетка одного провода будет заходить на оплетку другого.
Сделайте поперечный надрез центрального диэлектрика где-то на 2 см и удалите изоляционный материал, чтобы осталась только половина.
Чтобы спаять жилы, сделайте отгиб примерно на 45°. Удобнее паять будет, если сделать угол между медной сердцевиной и диэлектриком около 90°.
Залудите жилу.
Перечисленные выше действия со всех пунктов повторите на втором антенном кабеле.
Обе жилы прислоняются между собой по всей длине. Чтобы во время пайки не было расхождения жил, можно примотать их тонкой луженой проволокой. Как вариант, используйте нить с оплетки, предварительно залудив ее.
Чтобы одна оболочка заправилась в другую на последнем этапе, при соприкосновении провода должна смотреть друг на друга первоначальным надрезами.
Выполните спаивание жил. Олово должно покрыть жили равномерно по всей длине. Желательно не образовать лишнего толстого слоя припоя. Если такой образовался, или есть острые выступи, сточите их наждачкой, напильником.
Разровняйте кабель, чтобы обе половинки диэлектрика плотно прислонились. Лишние выступы аккуратно обрежьте, соблюдая минимальные зазоры.
Для надежности можете обмотать диэлектрик изолентой.
Фольгированный (алюминиевый) экран верните в исходное положение. В месте стыка один слой должен примерно на 20 см зайти на другой. Но внутренняя сторона материала не является токопроводящей. Поэтому необходимо развернуть сверху заходящий слой, чтобы было соприкосновение токопроводящих поверхностей.
Так же присоедините оплетку. Дополнительно можете спаять нити.
Заправьте оболочку сначала от первого провода. А сверху первой оболочки накрывайте второй материал.
Последним шагом, чтобы оболочки не разъединялись, перемотайте все соединение изолентой.

На что способна такая антенна

Реализовать качественную однонаправленную антенну без специального инструмента и навыков достаточно сложно, поэтому антенна будет относится к категории маломощных. Самоделка может быть полезна в следующих случаях:

Малая дальность до ретранслятора. Предел расстояния до радиостанции 15-20 км.
Нет преград в прямой видимости к ретранслятору в виде зданий или лесополосы.
Сам сигнал улавливается приёмником. Главное, чтобы последний не находился в мёртвой зоне.

Проверить уровень сигнала можно различными методами. Проще всего – использовать опции продвинутых цифровых телевизоров.

Тест обычно происходит по принципу:

Включите телевизор и вместо видео откройте «Настройки». Антенна на данном этапе не нужна.
Отыщите в параметрах индикатор уровня сигнала.
Этот индикатор должен указать уровень сигнала. Если он более 15% — цифровое TV можно поймать на самоделку. Если меньше, то нужно подключать более мощное устройство.

Монтаж обжимным разъемом

Обжимка кабеля производится с применением инструментов:

кримпер (приспособление для обжатия);
стриппер (устройство зачистки концов);
кабелерез;
устройство заправки кабеля.

Разъем устанавливается на коаксиальный кабель, чтобы не сминалась оплетка. Когда производится обжим, не требуется прикладывание значительного усилия. Сложней всего монтаж производить на полиэтиленовую оболочку, которую трудно обжать из-за высокой твердости. Но она лучше всего выдерживает климатические изменения и более износостойкая.

Обжимной инструмент для кабеля RG 6 имеет 2 размера:

0,324″ – к стандартным разъемам;
0,360″ – к усиленным разъемам.

При использовании кабеля RG11 обжим производится инструментом с размером 0,475″, который соответствует многим модификациям разъемов.

Если не соблюдать обжимные размеры инструмента и разъема, монтаж будет производиться не полностью или обжать получится с разрушением корпуса разъема.

Если обжимка делается подручными средствами (молотком, пассатижами и др.), оборудование портится, а нужное качество соединения не будет достигнуто. Специальные инструменты также требуются для зачистки антенного кабеля.

На рисунке изображен инструмент для обжатия и кабель в сборе с установленным разъемом.

Обжимное устройство с кабелем и установленным на нем разъемом

Обжимка производится следующим образом:

Отрезается кабель на самом конце и зачищается изоляция. Здесь применяется инструмент, наподобие бельевой прищепки (рис. ниже). Его настраивают так, чтобы при разрезании лезвие не касалось центрального проводника. Многие стрипперы способны зачищать кабель с многослойными экранами, которые при этом не повреждаются.

Устройство для снятия изоляции с проводов

На центральную жилу надевается контакт, чтобы обжать ее и зафиксировать разъем. Особой квалификации здесь не требуется

Важно правильно его расположить в инструменте, чтобы не повредилась рабочая часть, когда делается обжимка. Монтаж производится одним движением. Для того чтобы обжимка была произведена качественно, применяют обжимной инструмент изготовителя коаксиального кабеля

Для того чтобы обжимка была произведена качественно, применяют обжимной инструмент изготовителя коаксиального кабеля.

Компрессионные разъемы являются наиболее совершенными. Коннектор выполнен из латуни, покрытой никелем. Отличительной особенностью от обжимного разъема является наличие втулки из пластика, вставляемой между деформируемой металлической частью разъема и кабелем. Монтаж разъема производится запрессовкой втулки и обеспечивает полную герметизацию и фиксацию кабеля. Устройство является неразборным. На рис. ниже изображено, как производится монтаж компрессионного разъема на кабель. Способ заключается в продольном сдвиге сопрягаемых элементов корпуса разъема друг к другу.

Обжимка коаксиального кабеля на компрессионном разъеме

Как можно соединить: рабочие способы

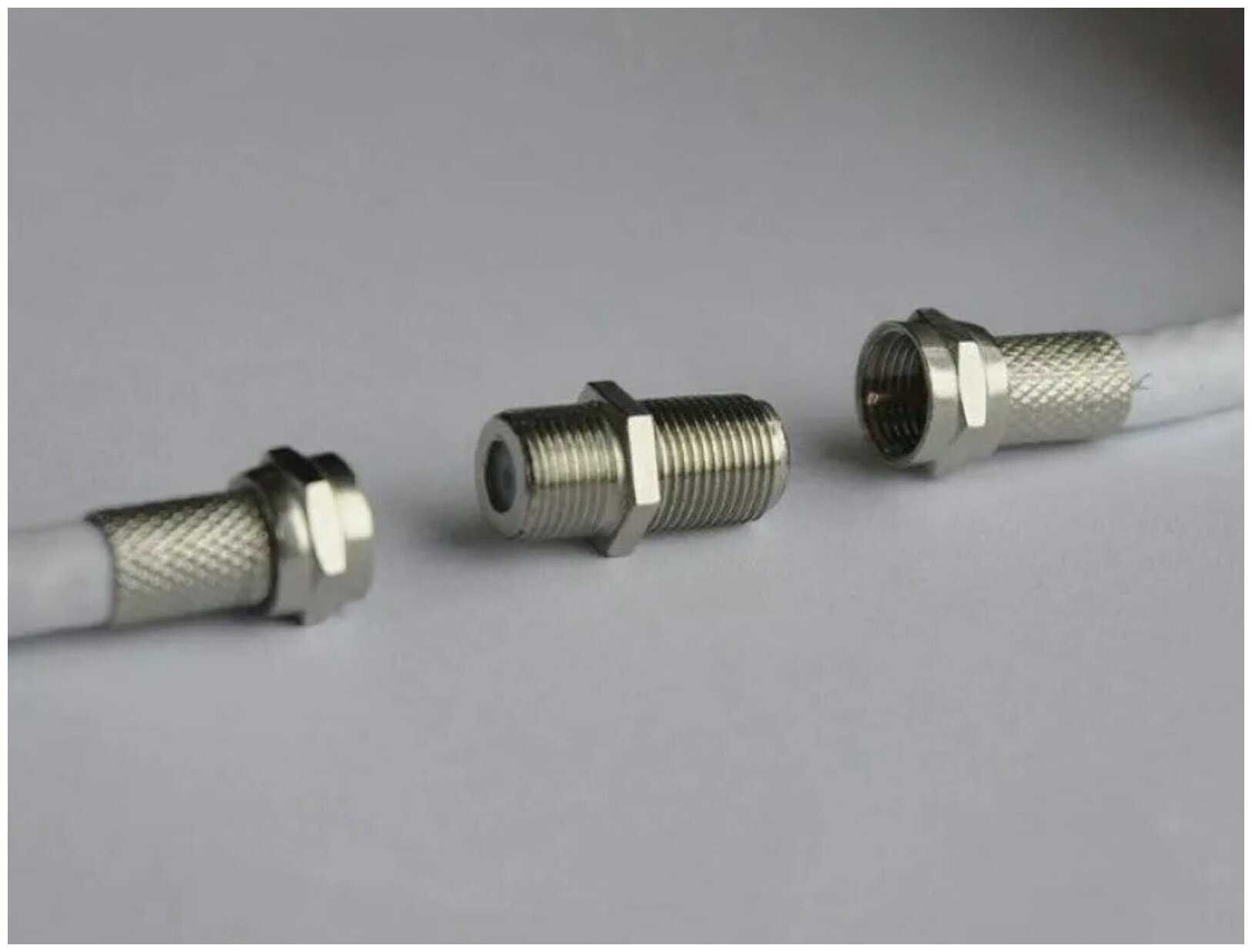

Переходник для соединения двух разъемов F-типа между собой (муфта соединительная). В простонародье называется бочонком. Экран соединяется через общую металлическую часть переходника. А внутри есть паз для соединения кабельной жилы. Это лучший способ, соединить или нарастить ТВ-кабель.
Пайка. Второй по качеству способ крепления проводов. Но требуется уметь обращаться с паяльником. Следовательно, нужен сам паяльник и припой.
Скрутка. Позволяет вернуть линии работоспособность, но не рекомендуется к применению. Использовать лучше только как временное соединение, пока не купите переходник.
Удлинитель для телевизионного кабеля. Продается уже сразу с надетыми штекерами. С одной стороны закреплен разъем типа «мама», чтобы подключить его к концу предыдущего провода, на котором штекер типа «папа». Если нужно сделать наращивание кабеля, то это неплохой вариант. Ничего не нужно делать, кроме как подключить удлинитель. Стоимость шнура зависит от длины и качества исполнения (материала проводника и изоляции).
Разветвитель. Если в домашней телесистеме от антенны работает только один телевизор, то ставить даже самый простой двухканальный разветвитель не стоит. Да, делитель содержит один вход и выходы антенного сигнала. Следовательно, одну часть провода, которая ведет от эфирного приемника, подключаете к входу сплиттера, вторую соединяете с выходом. Но проблема в том, что разветвитель не просто пропускает сигнал через подсоединенный кабель, но и разделяет его. Деление выполняется на то количество, сколько выходов на сплиттере. Следовательно, если используется один ТВ-приемник, то изначально максимальный сигнал поделится вдвое. Это может сказаться на приеме телевизионных каналов. Так, если и без того слабый уровень сигнала понизится вдвое, то может пропасть половина каналов. Т. е. телевизор станет показывать 10 каналов, а не 20. Это довольно частая ситуация с людей, которые подключаются через телевизионный делитель.

Когда требуется соединение кабелей

Соединение антенных линий необходимо в следующих случаях:

Если оболочка кабеля повреждена, он передавлен или полностью разорван, его можно заменить на новый. Однако тем, кто желает сэкономить время и деньги проще соединить его. Иногда при поврежденной внешней оболочке экран и основная жила не затронуты, можно заизолировать провод. При порывах оба конца зачищаются и соединяются удобным способом.
Удлинение антенного кабеля также подразумевает его соединение. Чаще всего это связано с перестановкой, сменой места жительства или сменой места расположения телевизора. Иногда коаксиальный кабель покупают впритык, без учета обновления контактов и со временем он становится коротким.
Подключение второго телевизора к одной и той же антенне. Такое часто делают, когда в семье есть дети или возникают споры по поводу просмотра ТВ-каналов. Это не совсем удобно, но дешево — не приходится покупать приемник и новую антенну.

Подключение кабеля в щитке

При прокладке либо подключении кабеля не допускается его скручивание в узлы и бухты, перегибы или резкие изгибы, резко ухудшающие качество принимаемого телесигнала.

В случае, когда в лестничной коробке подключение кабеля необходимо выполнять способом пайки, следует свести к минимуму протяженность неэкранируемых участков, так как их наличие и длина напрямую оказывает влияние на качество сигнала и изображения. По окончании пайки каждый контакт рекомендуется укрыть под слоем лака — он способен предотвратить возникновение очагов коррозионных повреждений и попадание пылевых частиц между контактами. Налипающая между контактами пыль является причиной ухудшения сигнала при повышении влажности воздуха: воспроизводимое аналоговым телевизором изображение будет сильно снежить, а при передаче цифрового сигнала изображение будет просто распадаться на пиксели с неприятным для слуха писком.

Подсоединение телевизионного кабеля в подъездном щитке не представляет никакой сложности

Выбор, монтаж и настройка оборудования

Антенна. В России переход на цифровое телевидение завершился 14 октября 2019 года. Основные его преимущества это качество и стабильность сигнала. В каждом регионе теперь в цифровом формате, можно принимать 20 общероссийских каналов телевидения и три радио.

Для приёма сигнала телевидения применим антенну промышленного производства “SELENGA 118F DVB-T2”.

Цифровая уличная антенна

Кабели. Для проведения работ по подключению трёх телевизоров потребуется четыре кабеля соответствующей длины. Три кабеля необходимы для прокладки от блока разветвителя к каждому из телевизионных приёмников и один кабель к антенне.

Следует обратить внимание на то, что телевизионный кабель должен иметь минимальное затухание сигнала, марки РК-75 или подобный. Волновое сопротивление его – 75 Ом

Частотный диапазон – до 1000 мГц

Частотный диапазон – до 1000 мГц.

Необходимость усилителя

Для того, чтобы однозначно сказать нужен усилитель или нет, необходимо произвести измерение силы сигнала, приходящего от антенны к телевизору. При плохом сигнале придется использовать антенный усилитель.

Подключаем к антенне один из приёмников и входим через меню пульта управления в режим “Ручная настройка”. Переключаемся на канал, который хорошо принимается и на экране увидим уровень сигнала. Точкой уровня сигнала, ниже которой необходимо применять усилитель является 70%.

Измерение уровня телевизионного сигнала

Показания в моём случае для одного мультиплекса 55%, для другого 51%. Что такое мультиплекс? Это пакет в котором собрано несколько каналов телевидения или радио. В первом мультиплексе передаётся 10 телеканалов и 3 радио, во втором — еще 10 телеканалов.

Уровень сигнала явно недостаточный. Необходимо усилить сигнал, принимаемый антенной. Мы применим устройство, которое совмещает два в одном: усилитель и разветвитель в одном устройстве.

Подключение двух телевизоров к одной антенне

На рисунке показана схема подключения двух телевизоров с помощью усилителя-делителя. Для третьего телеприёмника схема выглядит аналогично, только устройство для этого применяется с тремя выходами.

С подходящими параметрами усилитель нашёлся на Алиэкспресс. С этой торговой площадки я заказываю товары около десяти лет. В основном опыт положительный. Но однажды вместо какой то копеечной электроники прислали “лизун” для чистки клавиатуры.

Чему я был очень удивлён. Долго переписывался с продавцом, который прикинулся, что ничего не понимает и товар отправил. Я предъявил ему претензию на один рубль и на этом прекратил спор.

Заказал на Алиэкспресс необходимый усилитель-сплиттер. Через какое то время он благополучно прибыл.

Делитель телевизионного сигнала совмещённый с усилителем

Данное устройство представляет собой небольшую коробочку из металла, где по бокам расположены четыре разъёма: один “IN” – для подключения к антенне и три “OUT” – для подключения к телевизорам. Имеется провод питания с вилкой для подключения к сети 220 вольт, и в комплекте 4 F-разъёма, которые монтируются на концы кабелей.

На всех выходах сплиттера-усилителя сигнал по уровню составляет 1,1-1,3 от его уровня на входе устройства.

Если в кабельных сетях передаётся сигнал интернета, первым надо поставить простой разветвитель (желательно хорошего качества) и один из его выходов пустить к модему для интернета, а другой через сплиттер-усилитель к телевизионному приёмнику.

Подключение и монтаж

Поставил антенну под крышу на чердак, направил в сторону передатчика. Под крышей её не видно и внешний вид дома не портит. Смонтировал усилитель-разветвитель.

Протянул кабель, подключил вход усилителя “IN” к антенне, а выход “OUT 1” к телевизору. Надо учесть, что усилитель должен располагаться как можно ближе к антенне, так на устройство попадёт меньше помех и шумов.

Смонтировал недалеко от усилителя розетку с напряжением 220 вольт и подключил питание устройства.

Проверим качество приёма. После включения и настройки телеприёмника картина по уровню сигнала значительно улучшилась.

Из фото видно уровень стал 90% и 92% соответственно. Захотелось подключить второй телевизор. Протянул от усилителя к нему кабель. Подключил, настроил каналы, и всё показывает. Проверяем уровень и качество сигнала.

Как видно из фото у обоих мультиплексах качество сигнала 100%, а уровень 96%. Теперь стоит задача подключить третий телевизор. Но это дело будущего, к нему нужна цифровая приставка, да и смотрим мы его редко.

Как правильно соединить телевизионный кабель?

Соединить антенный кабель между собой, с антенной или штекером можно разными способами. Выбор подходящего будет зависеть от поставленных задач. К примеру, если длинна кабеля большая, то вам потребуется цепь с усилителем, только в этом случае можно добиться передачи сигнала без потери сигнала. При желании вы также можете разделить сигнал на несколько потоков (сделать из 1 провода 2). Однако через разветвитель сигнал только дублируется, нельзя добиться, чтобы на разных линиях отличались данные, все будет идентично.

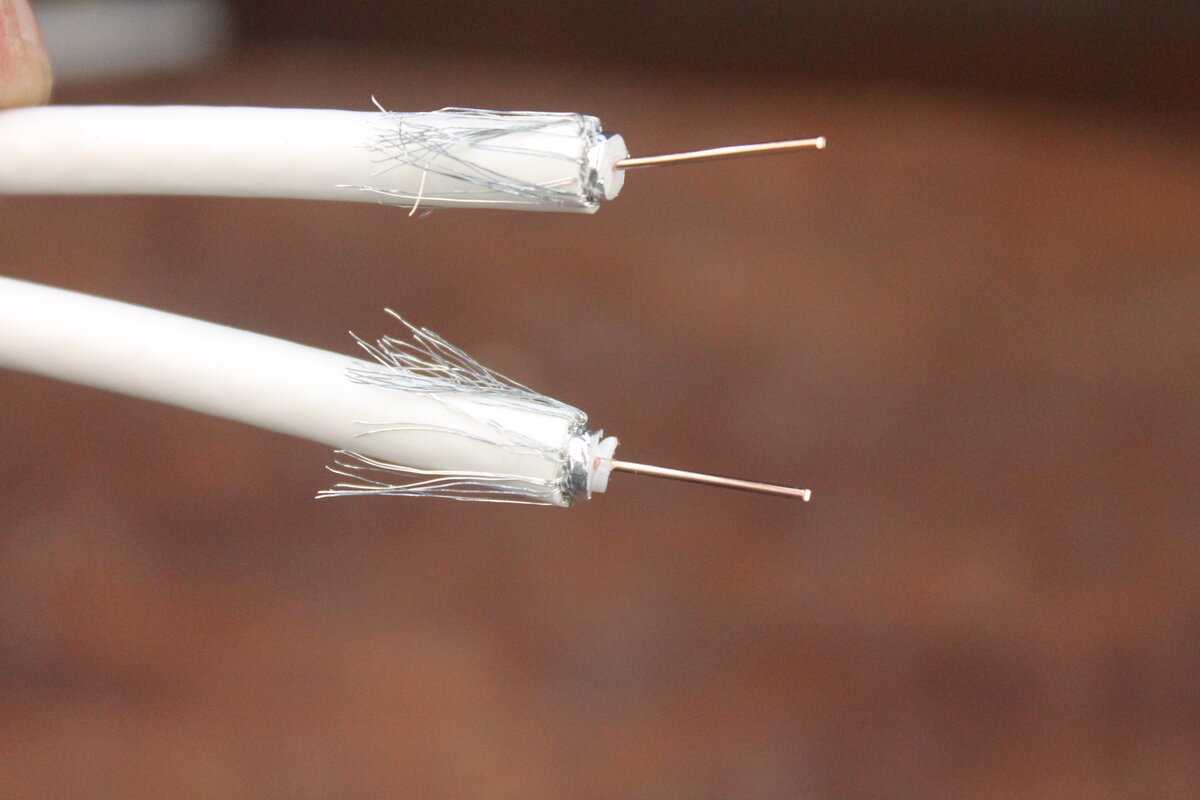

Разные способы подключения требуют одних и тех же подготовительных мер, поэтому мы решили описать их сразу здесь. Отсюда стоит начинать в любом случае. Качество подготовки напрямую скажется на результате всех манипуляций. Плохая зачистка гарантированно приведет либо к отсутствию сигнала, либо большому количество помех. Не жалейте времени на эти процедуры.

Что нужно сделать:

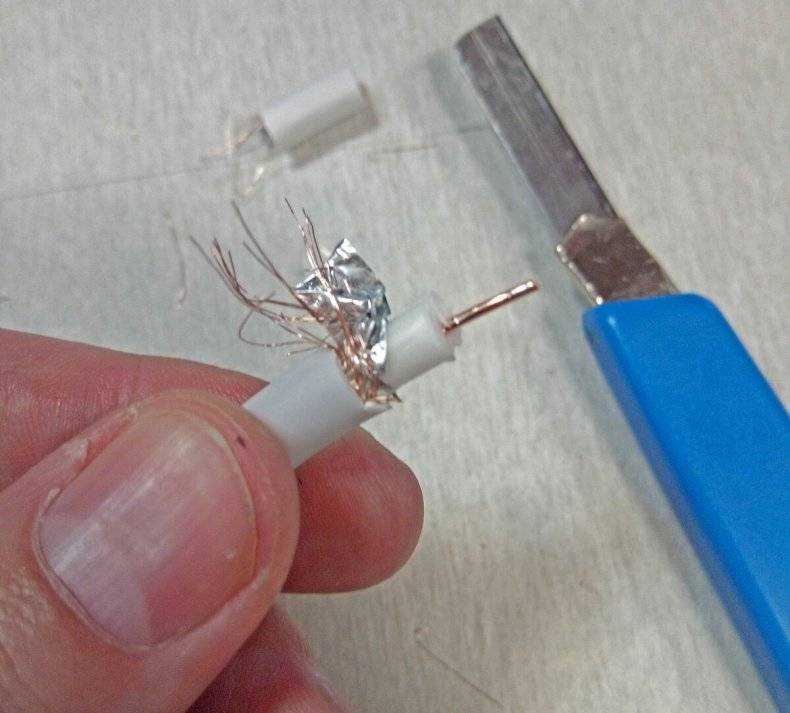

С помощью строительного ножа или лезвия делаем неглубокий прорез со всех сторон на расстоянии порядка 1 см от окончания кабеля. Главное – не перестараться и не прорезать оплетку.
Убрать отрезанную часть изоляции.
Фольгированный слой, до которого мы должны были добраться, следует натянуть на целую часть провода. Можно просто удалить лишнюю часть, оставив его только на некоторой части провода. Нам нужно освободить диэлектрический материал под ним.
На несколько миллиметров дальше от нашего среза необходимо снова сделать надрез и снять защитный слой. Должна показаться цельная жила.

Будем считать, что с этой частью вы справились и подготовили кабель. Если соединяете несколько проводов, делаем данную процедуру на каждой из частей, которые должны примыкать в будущем.

Со штекером или антенной

В обоих случаях, что при соединении с разъемом, что с антенной, нам потребуется выполнить подключение через F-коннектор. Это самый популярный способ подключения кабеля, в то же время и довольно простой.

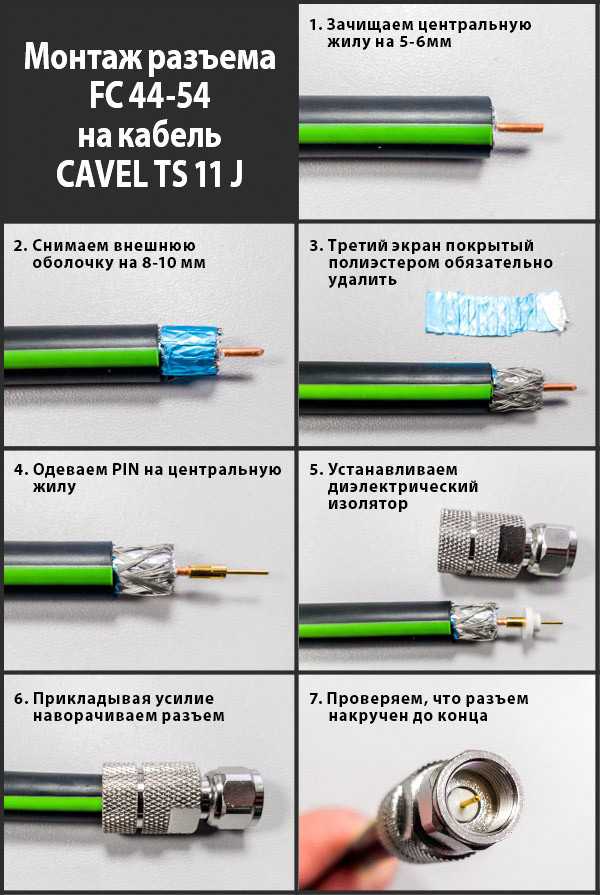

Как установить F-коннектор:

Берем коннектор и накручиваем на кабель. Фольгированная часть обязательно должно примыкать к коннектору наружной своей стороной.
Удаляем излишек медной центральной жилы, если она слишком длинная. С коннектора должно выступать около 5 мм, все лишнее нужно просто откусить.
Накручиваем F-коннектор на гнездо телевизора, антенны или усилителя.

Важно проконтролировать, чтобы коннектор своим металлическим корпусом соприкасался именно с внешней стороной оплетки. С внутренней часто наносится диэлектрический слой, который будет препятствовать передаче сигнала полностью или частично

То есть если вы откатывали часть фольги, нужно ее еще раз загнуть, чтобы вернуть изначально наружную часть на внешнюю сторону, так как после загиба она оказалась внутри.

Через переходник

Существует специальный переходник для удлинения кабеля. Он приходит на помощь в качестве самого простого и надежного способа соединения двух антенных кабелей. Все, что вам нужно сделать – установить 2 F-коннектора на обоих частях кабеля, а затем накрутить их на переходник с одной и другой стороны. Возможно, потребуется дополнительно укоротить выступающую медную жилу, чтобы обеспечить лучшее крепление к коннектору. Никаких хитростей в этом процессе нет.

Важно! Помните про эффект затухания сигнала. Если вам требуется подключить длинный кабель (более 30 м), может потребоваться подключение в цель усилителя

Подойдет практически любой трансляционный усилитель. Конкретные характеристики затухания сильно колеблются в зависимости от качества, длины, толщины кабеля, а также качества диэлектрика, оплетки, покрытия и даже частоты сигнала (на высоком более заметно).

Скрутка

Соединить кабели можно и простой скруткой. Это самый банальный и в то же время самый невыгодный из всех доступных способов. В результате деформации кабеля на стыке сигнал сильно искажается. Лучше избегать подобный метод. Если уж нет коннектора, то воспользуйтесь обычной пайкой. После завершения процедуры, если все будет работать нормально, вам нужно особо бережно обращаться с кабелем в месте соединения. Оно очень хрупкое, поэтому использовать подобный подход на улице, где ветер может расшатывать кабель, точно не стоит.

Через разветвитель

Смысл подхода очень похож на вариант с переходником, но отличие в количестве выходов. Вместо одного входа и выхода, у нас 1 вход и 2-3 выхода (чаще всего). Если выходов много, у вас должен быть сплиттер с дополнительным усилителем, ведь каждая дополнительная ветка снижает качество сигнала на каждом кабеле. Также такой сплиттер потребует применение дополнительного питания. С помощью коннектора подключается нужное количество кабелей к разъемам и готово. Ничего сложного.

Можно ли соединиться без потери сигнала

Если делать обыкновенное скручивание жилы и оплетки кабеля, ничем не изолируя сверху, то потери будут максимальны. А вот применение соединительного переходника для двух F-разъемов на концах кабелей позволяет передать сигнал без потерь.

Потери могут быть, но для просмотра цифровых каналов они будут вообще незначительны. Погрешность между изначальным сигналом на антенне и конечным на телевизоре обычному пользователю станет незаметна. На шкале сигнала в настройках телевизора вы не увидите разницу в процентах. А на качестве изображения при просмотре телевидения это никак не скажется.

Поэтому соединить ТВ кабель без потери сигнала лучше через резьбовой переходник типа F-F.

Часто задаваемые вопросы

Вопрос №1. Подходит ли F-штекер для цифровых для передачи цифрового телевизионного сигнала, или только для аналогового?

Несмотря на то, что такой тип штекера используется уже достаточно давно, и разъем его, и характеристики позволяют в полной мере насладиться не только аналоговым (к слову, в ближайшем будущем навсегда прекращающим вещание) телевидением, но и цифровым, и спутниковым телесигналом.

Вопрос №2. Как поступить и что сделать, если диаметр кабеля оказался несколько меньше диаметра внутренней резьбы штекера? Ведь в таком случае надежного обжатия не получится.

В этом случае рекомендуется накрутить на кабель требуемое количество слоев изоленты чтобы подогнать диаметр кабеля вплотную к внутреннему диаметру штекера.

Вопрос №3. При установке штекера в соответствующее гнездо телевизор невозможно поставить вплотную к стене. Какой есть выход из такой ситуации?

В таком случае следует воспользоваться угловым штекером, который можно купить практически в любом магазине, торгующем электрическими бытовыми приборами.

Вопрос №4. В старых телевизорах еще советского производства кабель присоединялся к штекеру пайкой. Как подключить к нему современный тип кабеля?

В случае ухудшения качества сигнала или необходимости замены кабеля по причине плохого контакта, штекер и кабель можно соединить, как и прежде, методом спайки.

Вопрос №5. Каким образом можно подключить к антенне либо сети кабельного телевидения сразу несколько телевизоров?

Для подключения нескольких телевизионных приемников можно воспользоваться специальным прибором — сплиттером, так же именующемся «делителем» или «разветвителем».

Применение разветвителей для подключения нескольких телевизоров к одному ТВ кабелю

Информация о штекерах

В целом конструкция штекера состоит из двух частей – F-разъема и переходника. Именно разъем надевается на разделанный кабель, а переходник вкручивается в разъем. После переходник подключается к антенному гнезду телеприемника или цифровой приставки.

Раньше использовались штекера в пластиковых, прорезиненых оболочках. Внутри крепление жилы и экрана делалось через пайку, зажим и прикручивание.

Сейчас же подсоединить антенный кабель к штекеру намного проще. Необходимо только правильно подготовить кабель и закрепить (надеть) на нем штекер.

В зависимости от места установки телевизора, можно определить тип F-переходника, который нужен. Если телевизионный приемник стоит на тумбе или столе, а сзади есть много места, то подойдет любой переходник, в том числе и прямой. Если места за техникой достаточно, перегибов кабеля не произойдет и места для подключения хватит.

В ином случае, при прямом штекере, придется сильно изогнуть кабель. Это может привести к потере сигнала и даже повреждению проводников внутри.

Метод скрутки

Применяйте этот вариант только в крайнем случае, когда требуется немедленно обеспечить подачу сигнала на телевизор, а под рукой нет F-разъемов или паяльника с припоем. Скручивание в любом случае приведет к значительной потере качества сигнала, а во время соединения центральной жилы часто происходит ее обрыв.

В общих чертах методика скрутки схожа с пайкой. Потребуется аналогичным образом подготовить два конца кабеля, затем сложить их параллельно друг к другу. Сначала провести скрутку медной сетки и заизолировать место полихлорвиниловой лентой. Затем проводится соединение центральных жил. Учитывая временный характер работы и хорошую изоляцию медного экрана, жилы можно оставить как есть – их пригибание к внешней оплетке чревато изломом.

Скрутка — простой и ненадежный способ соединения

Это все методы, которые могут быть использованы для удлинения антенного кабеля. Самым простым вариантом является использование F-разъемов – стоят они не дорого, а при установке не требуют специального инструмента. Спайку рекомендую проводить при соединении двух проводов с разными характеристиками. Для разветвления сигнала на несколько телевизоров используйте сплиттер. Скрутка – временный способ, который в будущем должен быть заменен на более надежный.

Соединение через разветвитель

Скручивать между собой три или более кабелей не самый лучшее решение. Если нужно смотреть больше одного ТВ-приемника от одной эфирной DVB-T2 антенны, следует подсоединяться через сплиттер.

Для подключения воспользуйтесь инструкцией выше про использование муфты (переходника). На разветвителе используется резьба аналогичного диаметра, поэтому принцип соединения не отличается.

Единственное, нужно соблюдать соответствие гнезд. Вход «краба» подписывается IN, ANT IN. Это вход для подключения кабеля, который ведет от антенны. Каждый выход подписывается OUT с указанием цифры. Последних может быть до 8 штук на одном устройстве. Количество зависит от разветвителя.

Если антенна активная, то нужен и делитель такой же. Требуется возможность прохода питания от внешнего блока или приставки через разветвитель. Обычно на делителе есть обозначение «Power Pass».

Характеристики

При подборе любого оборудования нужно исходить как из характеристик, так и индивидуальных особенностей его монтажа в конкретной ситуации. Не стали исключением и антенные разветвители. Как выбрать правильный по своим параметрам делитель?

Характеристики антенного разветвителя:

Полоса пропускания
. Показывает передаваемый делителем частотный диапазон. Для эфирного ТВ рабочая частота делителя должна быть в пределах 5-1000 MHz, для спутникового — от 5 до 2500 MHz. Спутниковый разветвитель можно использовать для передачи эфирного цифрового и аналогового сигнала.

Количество выходов.
Антенный разветвитель может включать их до восьми. Подберите оборудование исходя из количества подключаемых телевизоров. Можно подключить разветвитель с большим количеством выходов для возможности расширения телевизионной сети.

Уровень затухания.
Важный показатель, определяющий величину снижения мощности проходящего сигнала. Чем меньше этот показатель, тем незначительнее будут потери на выходе.

Наличие ВЧ-усилителя.
Антенный разветвитель с встроенным ВЧ-усилителем называется активным. Такой делитель способен не только сохранить мощность входящего сигнала, но и повысить ее. Стоит учесть необходимость подключения питания для активного делителя.

Если вы намереваетесь разделить сигнал на два телевизора, достаточно приобрести пассивный разветвитель с двумя выходами и хороший ТВ-кабель. Затухание составит 3-3,5 dB на каждом выходе, что не окажет существенного воздействия на качество.

Если в планах разделение сигнала на три и более телевизора, то для подбора усилителя необходимо составить схему разводки таким образом, чтобы на входе в каждый телевизор был одинаковый уровень сигнала. Обязательно следует учитывать уровень затухания не только в делителе, но и в кабеле. Использование активного усилителя в таком случае гарантирует уменьшение потерь от разделения, длины и качества используемого кабеля.

Подключение к разветвителю (сплиттеру)

В наше время никого уже нельзя удивить наличием телевизора в каждой комнате. Небольшая проблема заключается в подаче телесигнала на все приемники, так как источник сигнала в большинстве случаев один. Решением этой задачи является использование антенного разветвителя. Качество картинки при подключении телеприемников через сплиттер может несколько ухудшиться, но сам процесс подключения не составляет никакого труда и выполняется буквально за несколько минут.

Поэтапно схему подключения можно представить в следующем виде:

выбор места размещения сплиттера и закрепление его в нем;
снятие заглушек с использующихся разъемов;
разделка и подсоединение ТВ кабеля.

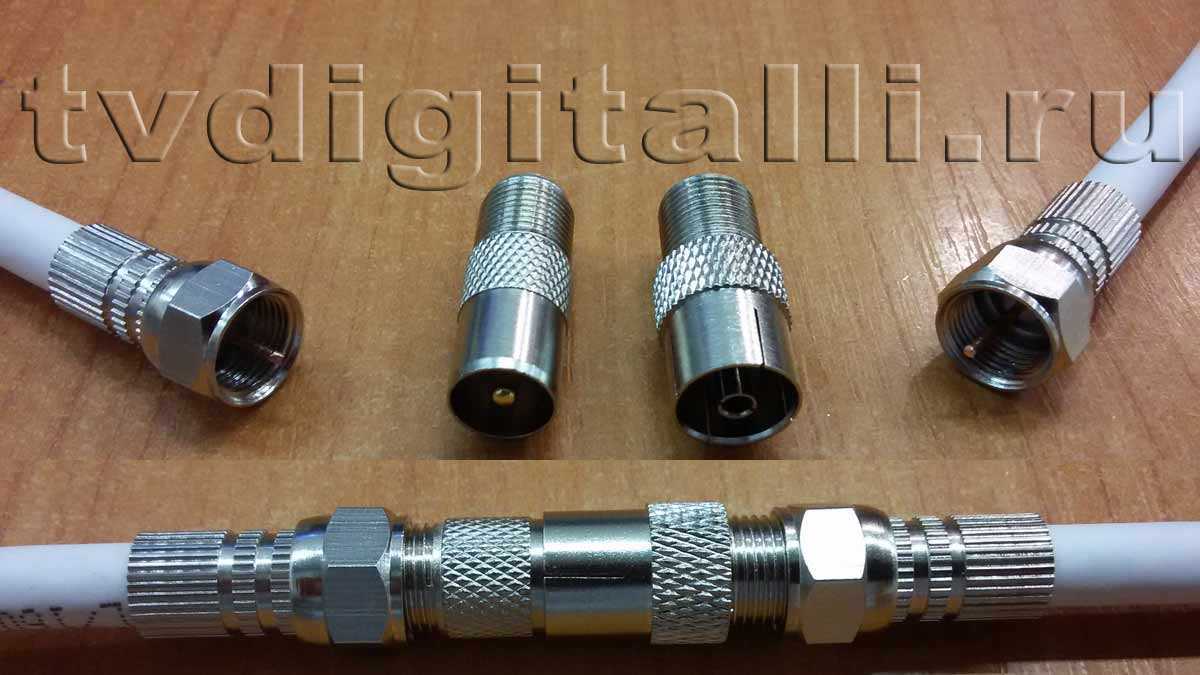

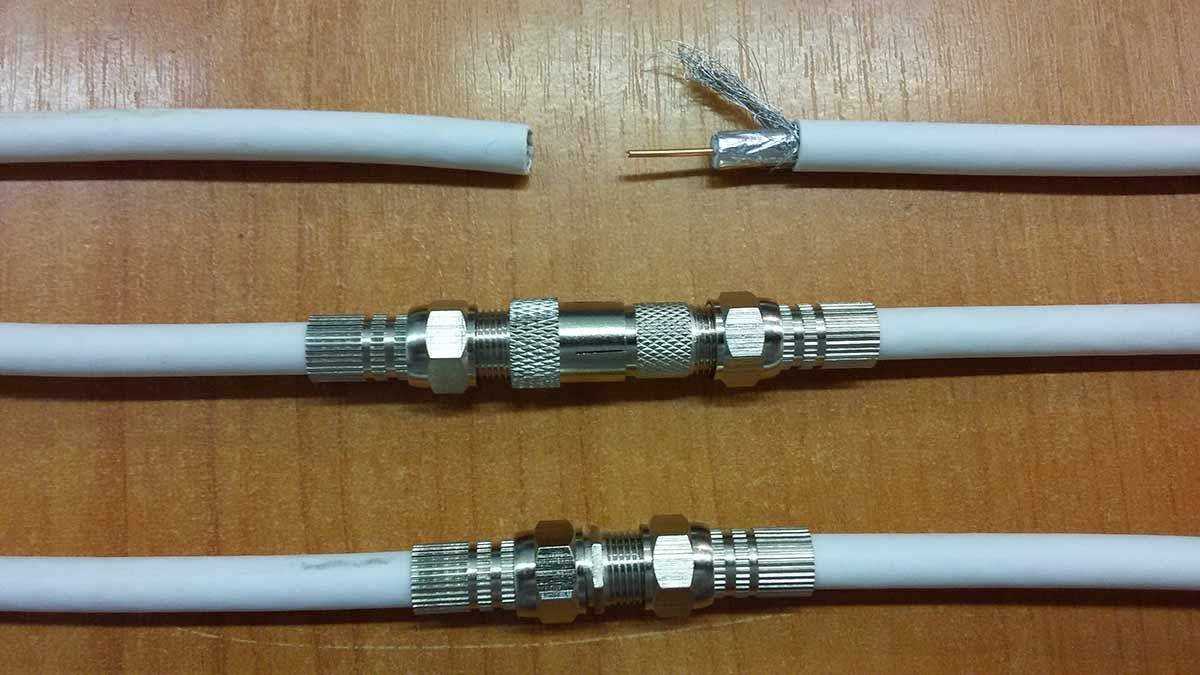

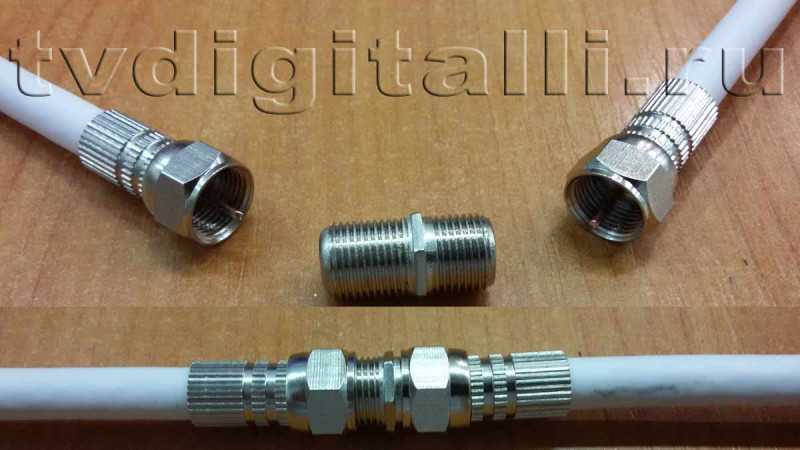

Соединение через переходник

Используя соединитель ТВ-кабеля, вы можете как нарастить телевизионный кабель, так и стыковать его повреждённые участки в домашней телесети, будь то антенная установка спутникового или эфирного ТВ. Это небольшая металлическая деталь, задачей которой является соединение передачи сигнала между двумя участками антенного шнура. В основе конструкции соединителя лежит способ стыкования посредством F-разъёмов для телевизионного кабеля.

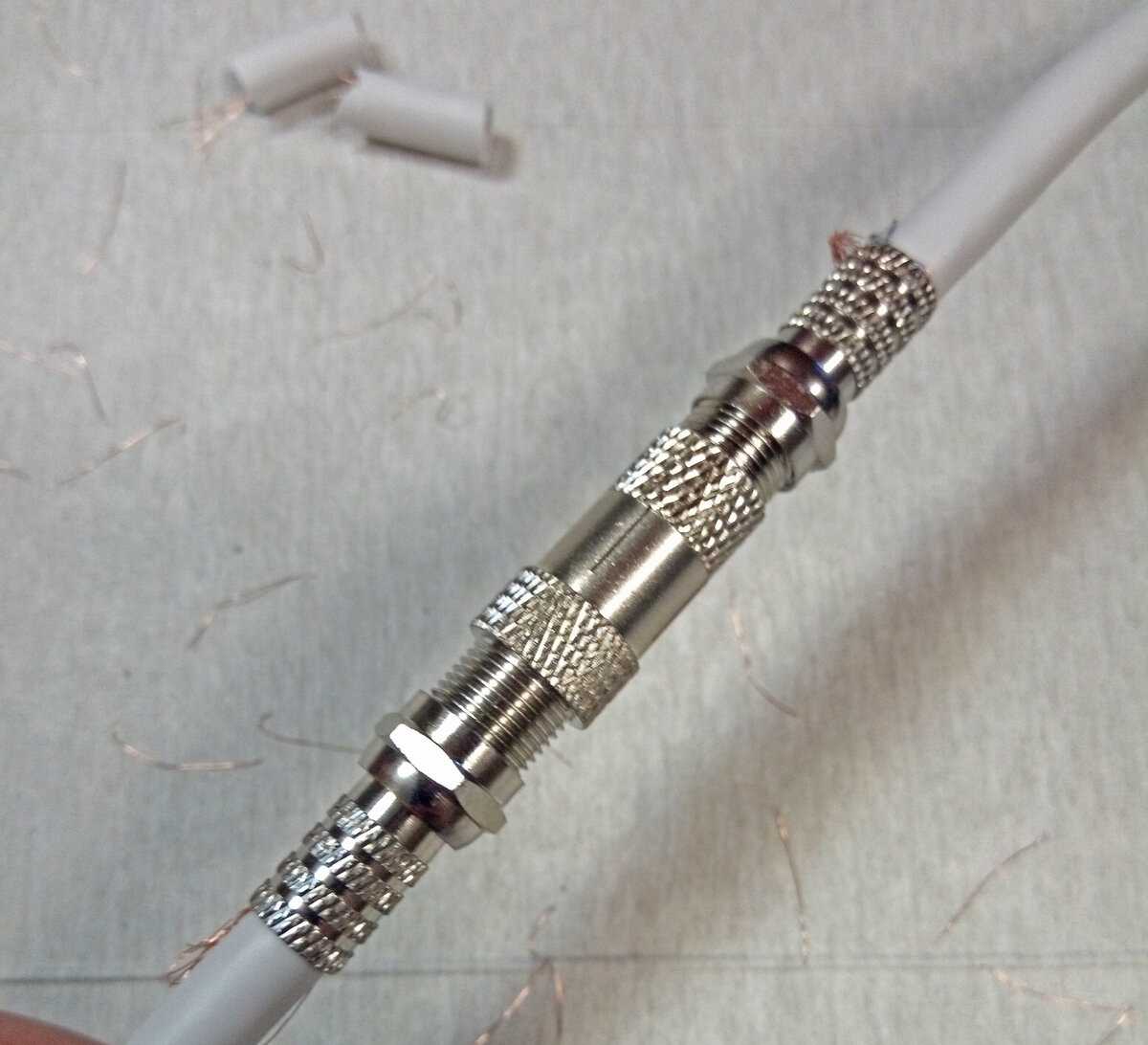

Соединение антенного кабеля через переходник

Использование коннектора F-оконцевателей обеспечивает хорошее качество сигнала в кабеле. Он точно соединяет выбранные провода без нежелательных зазоров. Его монтаж не вызывает проблем даже у любителя.

Вам нужно одеть на каждый конец провода штекер типа F и плотно накрутить его. Теперь наступила очередь «бочонка» – так иногда называют соединитель. С обеих его сторон присутствует резьба, а в центре есть приёмное отверстие для центрального проводника. Поместите концы коаксиалов в переходник и зафиксируйте, подтягивая резьбу.

Приспособления этого типа полностью коррозионностойкие, они характеризуется высокой устойчивостью к механическим повреждениям, поэтому их можно использовать для монтажа как внутри, так и снаружи зданий. Отсутствие коррозии значительно продлевает срок службы соединения без необходимости очистки и обслуживания.

Необходимость в соединении

Разрыв или частичное повреждение. Телекабель можно полностью заменить, но более легким способом возобновления работы телевидения является соединение оборванного участка. Если полного разрыва нет, а повредился только внешний изолирующий слой с экраном, можно также провести ремонт. Поврежденный кусок провода удаляется, а два конца между собой соединяются одним из описанных ниже способов.
Удлинение «трассы». Есть ситуации, когда необходимо удлинить коаксиальный ТВ-кабель. Например, сменилось месторасположение телевизора в комнате. А ранее провод прокладывался впритык, без запаса. Тогда можно добавить к уже существующему кабелю еще один, соединив через переходник или специальный удлинитель.
Подключение нового телевизора к существующей антенне. Покупать новый эфирный приемник нецелесообразно. Это и потраченные деньги, и необходимость делать установку антенны. Далее нужно прокладывать полноценный кабель ко второму ТВ. Проще подключиться к основной антенне, соединившись с заведенным проводом в квартиру.
