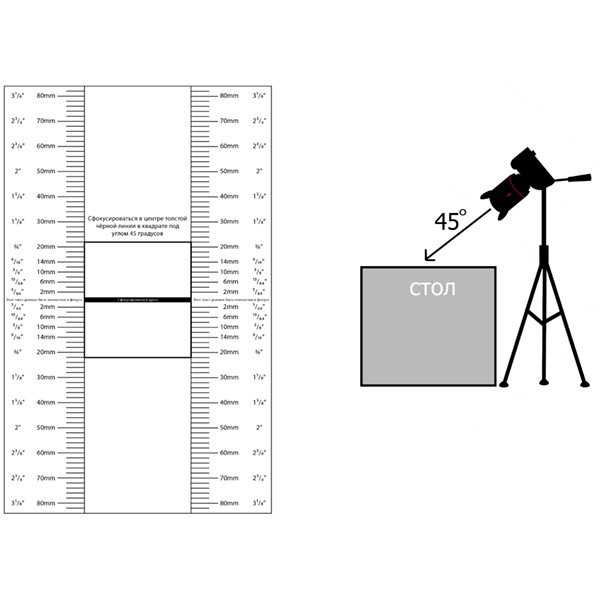

Юстировка объектива: что это такое? мишень и таблица для юстирования. как сделать юстировку в домашних условиях своими руками?

Юстировка объективов Sigma в Минске

Если на снимках получаются нерезкие изображения, то, зачастую, причина данной проблемы не заключается в поломке фотоаппарата или объектива. Вероятнее всего, связка «фотоаппарат-объектив» фокусируется либо дальше (бэк-фокус), либо ближе (фронт-фокус) объекта фотосъёмки. Такая неисправность устраняется путём юстировки (фотокамеры или объектива).

Юстировка объектива — это настройка объектива таким образом, чтобы обеспечить его точную фокусировку и корректную работу связки «камера-объектив». Это сложный процесс, требующий не только определённых навыков, но и наличия соответствующего специализированного оборудования и программного обеспечения.

Сервисный центр Fotonika.by производит юстировку объективов Sigma различных моделей (EX, Art, Sports, Contemporary).

ВНИМАНИЕ. Если необходимо произвести юстировку в день обращения, ОБЯЗАТЕЛЬНА предварительная запись по телефону 8 (044) 592 36 65 и согласование времени приезда!

Настройка объективов производится путём программного внесения поправок, смещающих область фокусировки.

На следующем изображении представлена иллюстрация внесения корректирующих поправок для компенсации бэк-/фронт-фокуса объектива Sigma ART серии.

Ниже представлено специализированное оборудование для юстировки объективов Sigma ЕХ серии под модели фотоаппаратов Canon, Nikon, Pentax, Sony.

После проведения необходимой настройки проверка точности фокусировки производится следующим образом: фотокамера с объективом устанавливается на штатив перпендикулярно мишени, которая, в свою очередь, расположена на наклонной юстировочной линейке. Далее инженер делает несколько снимков с разных расстояний и анализирует полученные результаты.

При получении своей фототехники, Вы также можете проверить качество выполнения юстировки по наклонной линейке, предоставляемой сервисным центром Fotonika.by.

АДРЕС СЦ FOTONIKA.BY: г.Минск, ул.Маяковского,111, оф.403 (Посмотреть на карте)

ТЕЛЕФОН: +375 44 592 36 65 — Оперативная поддержка клиентов, Вы всегда можете связаться с мастером и получить необходимую консультацию!

ОТЗЫВЫ НАШИХ КЛИЕНТОВ В СЕРВИСАХ ЯНДЕКС И GOOGLE:

— наш опыт в ремонте фототехники в разделе «ОБЗОРЫ ПО РЕМОНТУ»

— полезные рекомендации в разделе «НАШ БЛОГ»

Управление камерой

IP-камерой можно управлять через приложение для смартфона. Каждый производитель предлагает что-то свое, хотя существуют универсальные. И те и другие обычно бесплатные. Рекомендую ориентироваться на отзывы, попробовать разные варианты и выбрать самый удобный. Универсальные программы обычно ограничивают возможности настройки камер. Но если объектов несколько, или в системе камеры разных производителей, то это единственный вариант. Лучше покупать камеры одного производителя, использовать одно приложение, которое поддерживает все возможности устройств.

С некоторыми камерами можно работать через браузер: смотреть прямую трансляцию и записи, настраивать расписание записи, детекцию движения и все остальное.

Конструкция корпуса

Дома или в офисе важна эстетика и удобство крепления. На улице — защита от снега, дождя и пыли

В одном случае важно следить за пространством метр на метр, в другом — за всем, что происходит вокруг точки наблюдения. Такие задачи можно решить правильным подбором конструкции корпуса камеры

Купольная — так называют конструкции, которые похожи на сферы или полусферы. Обычно их используют в помещениях и устанавливают на потолок. Такие камеры часто делают антивандальными: прочный купол в виде сферы сложно разбить, на него не накинуть веревку. Камеру не развернуть, не сдвинуть с места крепления и не сорвать.

Цилиндрическая — такую камеру удобно устанавливать на стену, столб или забор.

Кубическая — их обычно ставят домой, в офис или в магазин. Камера может выглядеть как капля, шар или куб, но всегда будет стоять на специальной ножке. Удобно ставить на стол или полку.

Поворотная — камера, которая может вращаться и менять точку обзора: например, на 360 градусов вокруг своей оси.

Уличные камеры могут работать под дождем, в мороз и снегопад. Корпус герметичен, в него не попадет влага — электроника и оптика в безопасности. Козырек не позволит снегу и дождю попадать на стекло объектива, которое к тому же подогревается — вся влага на нем высохнет. За влагозащиту отвечает класс IP (International Protection): чем больше значение, тем лучше камера защищена от влаги. А за антивандальность — класс защиты IK: чем он выше, тем устойчивее корпус камеры к ударам.

Виды объективов и их применение

Вначале, человек, увлекшийся искусством фотографии, обычно приобретает камеру с китовым объективом. С ростом профессионализма, фотограф понимает, что требуются и другие, для разных видов съемок.

Виды объективов для фотоаппаратов разделяют в зависимости от условий проведения съемки, от оптических характеристик, строения и количества линз.

Выделяют аппараты, объектив которых не выдвигается при настройке на объект. Внутренняя фокусировка – это особенность конструкции, при которой фокусирование происходит внутри техники и происходит за счет перемещения линз. Что это означает? Техника с такой функцией дольше прослужит и идеально подойдет для съемок с использованием светофильтров.

Китовый

Универсальный вариант для новичка – аппарат с кит-оптикой. Угол обзора у такой камеры сравнимы с углом зрения человека, за исключением периферического зрения.

Аппарат подойдет для любой съемки, включая фиксацию движущихся предметов. Имеет невысокую стоимость, но получаемые кадры будут серьезно варьироваться от очень высокого до самого низкого качества.

Широкоугольный

Камера имеет широкий угол обзора, от 60 градусов, с фокусным расстоянием до 28 мм. Для чего нужен? Для съемки архитектуры, пейзажей, для групповых снимков.

Съемка широкоугольным объективом требует от фотографа высокого уровня мастерства, ведь верными спутниками такого аппарата будут линейные и перспективные искажения.

Рыбий глаз

Является разновидностью широкоугольного и еще именуется «фишай». Имеет неисправную дисторсию и угол обзора в 180 градусов. Фокусное расстояние от 4,5 до 15 мм.

Для чего нужны? Позволяют делать диагональные и круговые снимки. Подходят для съемки экстремальных видов спорта, городских пейзажей и позволяют создать невероятное искажение пространства.

Объектив для макросъемки

Какие подойдут для макросъемки? В продаже есть объективы для съемки мелких объектов. Фокусное расстояние у них может варьироваться от 30 до 300 мм. Главное преимущество такого объектива – высокая резкость снимка и отменная цветопередача.

Объективы для макросъемки используются при фиксации цветов, насекомых. Большая часть из них позволяет делать портреты.

Длиннофокусный

Такие объективы имеют фокус длиной от 70 до 300 мм. Угол обзора равняется 39 градусам. Условно их разделяют на длиннофокусные и телеобъективы, используются для съемки подвижных объектов.

Они имеют большой вес. В телеобъективах он уменьшен за счет наличия отрицательной линзы.

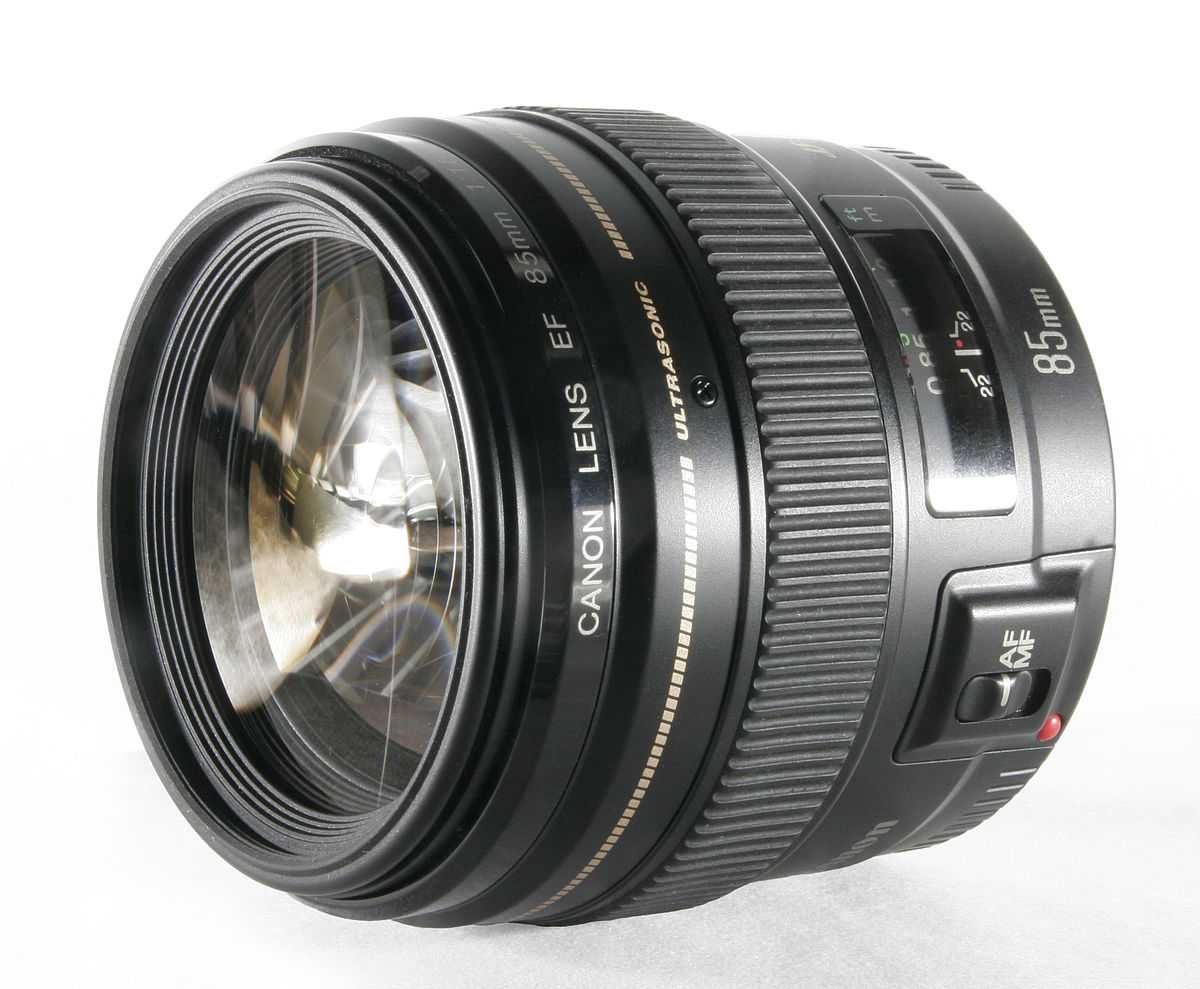

Портретная оптика

Эти объективы имеют высокий показатель светосилы и неизменное фокусное расстояние. Позволяют замаскировать дефекты кожи за счет мягкого фокуса.

Для каждого вида портретной съемки потребуется определенное фокусное расстояние:

Если снимается лицо (голова) крупным планом, от 70 до 135 мм;
Для полугрудного портрета – 50 мм;
Для съемки людей в полный рост от 24 до 35 мм.

Для начинающего мастера подойдет объектив в 50-100 мм.

Непосредственно процесс

Выше перечислены все способы и варианты, когда производится юстировка объектива в домашних условиях. Крайне не желательно, да и вообще опасно самостоятельно вмешиваться во внутренности вашей техники.

Для непосредственно процесса у вас в наличии должно быть специальное оборудование, без которого данное действие невозможно в принципе, это, например, микроскоп. И даже если он у вас есть, то вот коллиматор вряд ли, и это далеко не все приборы.

Откажитесь от любых попыток посмотреть, что внутри, иначе ещё и гарантию потеряете, в этом смысле оптика ничем не отличается от любой другой техники.

Если гарантия уже кончилась, то будьте готовы заплатить за ремонт до 5 000 рублей. Сам процесс юстировки много времени не занимает, до трёх суток в мастерской, хотя это зависит от степени «загруженности» конкретного сервиса или мастера.

Использование базы данных LensFix

Существует большая база данных по калибровке объективов, которую вы можете получить скачав плагины LensFix и Panorama Tools. До недавних пор, эта база данных была очень полезной, до того момента пока по неизвестным причинам, человек, который управлял ею, не удалил все записи о настройке объективов «рыбий глаз», поэтому ныне она весьма бесполезна. Но если вы не используете объектив «рыбий глаз» она может вам пригодиться. Просто запустите LensFX и выберите свой объектив. Далее просто скопируйте и вставьте показанные значения в PTMac.

Если же у Вас объектив «рыбий глаз» (как и у большинства) вы будете рассчитывать значения для калибровки самостоятельно, либо можно поинтересоваться у участников форумов с подобной тематикой, об их настройках для аналогичных камер и объективов.

Как понять что нужно юстировать объектив?

Размытие в зоне фокуса.
Потеря качества снимка.
Не эталонная резкость.
Объектив не выводит на бесконечность.
Объектив промахивается по фокусу.
Хроматические аберрации (некорректная цветовая передача).

Каждый из этих дефектов указывает на проблему с оптикой. В 80% нужна юстировка объектива, но не всегда.

Вышеперечисленные проблемы могут быть связаны с нарушением оптических осей, износом шлейфа. Именно по этому нужна профессиональная диагностика мастера. Специалист определит с чем связана некорректная работа оптики и предложит нужную процедуру. Программную настройку или ремонт.

юстировка объектива Canon
юстировка объектива Nikon
юстировка объектива Sigma серия Arte.

Вторая часть теста зеркального фотоаппарата немного сложнее первой. На стол или пол положите лист бумаги или газету с текстом. В центре листа нарисуйте крест – это будет “мишень” для фокусировки. Вам нужно сфотографировать этот лист с небольшого расстояния под углом 45°, наведя центральную точку фокусировки на “мишень”. Для большей надёжности результатов проверки зеркального фотоаппарата нужно сделать 6-7 снимков, причём после каждого снимка необходимо “сбивать” автофокус – фокусироваться на далеко расположенном объекте. Если условия не позволяют сфокусироваться на объект дальше 5-ти метров, то после каждого снимка фокусируйтесь на своей руке поднесённой к объективу – даже если резкости достичь не удастся, автофокус будет “сбит”.

На этом тестирование оптической системы фотоаппарат-объектив цифрового зеркального фотоаппарата считаем законченной. Переходим к анализу полученных результатов.

Камеры необходимо располагать и направлять так, чтобы в зонах их видимости отсутствовали источники света, например, окна или лампы

При этом аппарат не должен находиться в темном месте – предпочтительно равномерное освещение во всем помещении, иначе запись будет малоинформативной.
При установке камеры на улице важно предотвратить попадание прямых солнечных лучей в объектив – это верная «смерть» для аппарата. К тому же, подобные неисправности не устраняются по гарантии.
Камеры всегда должны быть направлены под углом вниз – это позволяет избежать большой мертвой зоны под аппаратом и засвечивания от потолочных ламп или солнца.
Перед тем как «намертво» прикрутить крепления, желательно еще раз убедиться в том, что камеры функционируют корректно и будут направлены именно на те участки, за которыми необходимо наблюдать.

Высота расположения камер

Монтаж видеонаблюдения при идеальных условиях должен осуществляться таким образом, чтобы компоненты системы не находились в прямой досягаемости злоумышленников. Кроме того, слишком низкое расположение камер не позволяет направить их под оптимальным углом. Но в погоне за безопасностью не стоит забывать о необходимости периодического ухода за оборудованием. В помещениях стандартной высоты камеры обычно крепятся на стену под потолком или непосредственно к нему. Если высота последнего слишком велика, оборудование оптимально расположить на уровне 3-4 метров. Для уличных камер приемлемой высотой считается 4-5 метров

Юстировка камеры. Коэффициенты на установку: Срочность выполнения работ – коэффициент х 1,2. Выполнение работ ночью и в выходные дни – коэффициент х 1,3.

голоса

Рейтинг статьи

Юстировка объектива: зачем и как?

Зачем нужна юстировка объектива?

Юстировка объектива необходима для корректного фокусирования и получения четких и качественных фотографий. Если при съемке изображения не получаются резкими, есть вероятность, что объектив нуждается в настройке.

Как производится юстировка объектива?

Юстировка объектива может быть произведена вручную или с помощью специальных приборов. В случае ручной юстировки необходимо установить камеру на статив и выставить точку фокусировки. Затем необходимо покрутить ручку юстировки на объективе, чтобы получить резкое изображение.

При использовании специальных приборов, таких как программаторы или калибраторы, настройка происходит автоматически. Метод подбирается в зависимости от модели и типа объектива.

Почему юстировка объектива важна?

Произведенная юстировка объектива позволяет получить более четкие и качественные фотографии, придает им глубину и объем. Даже незначительное отклонение может существенно повлиять на качество изображения. Юстировка объектива является неотъемлемой частью процесса съемки для всех, кто стремится к получению наилучших результатов.

Что это такое?

В состав современного объектива входят линзы (до десяти и больше), сферические зеркала, элементы крепления и управления, электронные системы. Для примера показан сменный объектив Nikon. Сложность устройства с необходимостью ведёт к возможным многочисленным отклонениям в его работе от принятых стандартов.

Можно выделить три основные группы таких нарушений:

повреждение или смещение оптики;
поломка механических деталей;
сбой электроники.

Обычно фотограф сам определяет порог работоспособности своего объектива. В то же время имеются определённые общие требования к качеству кадра: по всей его площади не должно быть геометрических искажений, градиентов разрешения или резкости, аберраций (цветные окаёмки объектов). Электронные схемы обычно управляют автофокусом и диафрагмой объектива, стабилизацией изображения. Соответственно, и сбои в работе проявляются в виде потери чёткости, резкости, других дефектов.

Например, обязательно наличие коллиматора, микроскопа, другого точного оборудования. Настроить оптику самостоятельно, вне стен специальной мастерской, мало возможно. Это же относится к ремонту механики объектива: диафрагмы, колец, внутренних креплений.

В домашней мастерской мы можем устранить простейшие дефекты: убрать пыль с доступных линз, настроить сбившиеся бэк- или фронт-фокусы, наконец, определить, нуждается ли наш объектив в профессиональной настройке.

Когда проводится?

Юстировка нарушается, когда присутствует производственный брак, ещё, когда много люфтов, техника в процессе длительной эксплуатации сильно расшаталась, и образовались сильные зазоры. Ну и если ваш объектив падал или перенёс, какие-либо удары и механические повреждения.

Это система для самостоятельного проведения без вмешательства непосредственно в положение деталей, она действует за счёт того, что проводит анализ степени резкости и определяет, необходимо ли то самое вмешательство или нет. Действует она примерно следующим образом:

Фотоаппарат устанавливается на штатив, если имеется система стабилизации, то её нужно отключить
Выберите точку и сфокусируйте на ней объектив вручную, полностью открыв диафрагму
Выполнив эти условия, выключите Live View и установите режим One-Shot AF, не прикасаясь к объективу, чтобы не сместить фокус.
Начните плавно нажимать на кнопку спуска затвора, одновременно наблюдая за движениями колец — фокусировочного кольца и шкалой расстояний.
Если никаких движений этих колец не происходит, то ваш объектив отъюстирован точно. Если движения происходят, ответьте себе, в какую сторону смещается фокус, возможно, ваш фотоаппарат снабжён функцией ручной подстройки фокуса, если да, её можно выполнить самостоятельно, если нет, то пора нести его к мастеру.

Если же ваша камера не оборудована Live View, то для определения требуется ли юстировка, проведите следующие манипуляции: сфокусируйте на какой-либо точке, если при этой попытке камера сфокусировалась в совершенно ином месте, это первый сигнал.

Далее, другая особенность, когда фокусировка кадра не симметрична, т.е. какая-то часть кадра в фокусе, а другая нет (разумеется, при условии равного положения этих частей). Ну и самая явная причина проводить юстировку, это если вам вообще не удаётся сфокусироваться ни на чём.

Как работает объектив

В современных аппаратах, объективы оснащены несколькими линзами, которые объединены в оптическую схему. Свет попадает на матрицу или пленку, через объектив, который собирает свет.

Дополнительные линзы призваны скорректировать световой поток и исправить аберрацию.

Теоретическая основа

В работе объектива используется закон оптики — в процессе прохождения луча света, через среды различной плотности, он преломляется.

Линза объектива работает по такому же принципу. Однако преломление намного заметнее на границе между оптикой и воздухом. Именно искривлённая линза позволяет спроецировать изображение на матрицу не искаженным, и чем она больше искривлена, тем лучше эффект. Полностью избежать искажения не удалось еще ни одному производителю, не помогает даже профессиональная юстировка камеры.

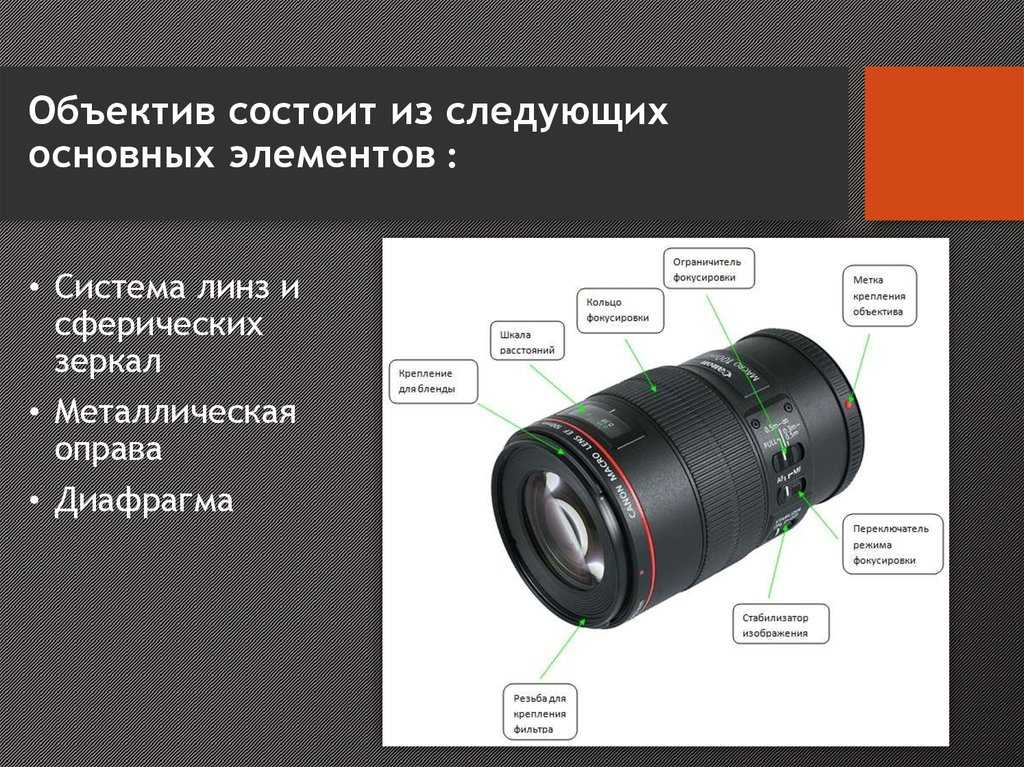

Основные элементы объектива

Конструкция объектива состоит из нескольких элементов:

Системы линз;
Металлическая оправа;
Диафрагмы.

Система линз представлена собирающей линзой, оптическими зеркалами и дополнительными линзами. Первая собирает лучи света, а остальные вместе с зеркалами преломляют эти лучи и передают изображение на матрицу.

В зависимости от назначения в объективе может быть несколько линз, они могут иметь воздушную прослойку или плотно прилегать друг к другу.

Корпус или оправа объектива изготавливается из металла и отвечает за фиксацию, прочность конструкции.

Оправа состоит из двух частей:

Первая или внешняя, защищает от внешних негативных факторов, физических повреждений. К ней крепятся линзы и диафрагма.
Внутренняя или переходная часть отвечает за перемещение деталей по оси и одновременно является крепежным элементом для установки на фотоаппарат. Ещё одна важная функция переходной части – регулировка диафрагмы, в ручном или автоматическом режиме.
Диафрагма – это подвижные металлические лепестки, выложенные в виде регулируемого отверстия. При фотографировании контролирует количество лучей, которые попадают на линзу.

Юстировка объектива своими руками в домашних условиях

В Интернете можно встретить море инструкций как сделать юстировку в домашних условиях. Своими руками без наличия специальной аппаратуры и инструмента (микроскоп, коллиматор и т.п.), у Вас ничего не получится. Одной отвёрткой тут ничего не сделать! Вы не просто бестолку потратите кучу времени, а ещё имеете все шансы угробить дорогую фототехнику. Поэтому сразу хочу отговорить Вас от подобной затеи. Даже в профессиональном сервисном центре специалисту не всегда с первого раза удаётся правильно отъюстировать объектив или камеру. Часто фотографам приходится снова и снова обращаться чтобы в итоге получить желаемый результат.

камера, объектив, отъюстировать, юстировка

Что такое юстировка объектива камеры

Юстировка объектива камеры — это специальная настройка, благодаря которой снимки, сделанные фотоаппаратом, получаются резкими и качественными. Если рассматривать современную цифровую фототехнику, то это процесс настройки как объектива, так и самого фотоаппарата. Производится оценка состояния объектива и вносятся изменения параметров, благодаря которым нарушения в работе должны быть устранены. Если Вы пользуетесь фотоаппаратом иногда и чаще он лежит без дела, то юстировка скорее всего не потребуется. Чаще всего к ней прибегают профессиональные фотографы, которые активно используют свою аппаратуру.

Почему возникает необходимость в юстировки объектива

По мере использования фототехники, практически все объективы со временем теряют свою резкость и качество снимков падает. Кроме этого, привести к возникновению необходимости в юстировке камеры могут следующие причины:

Механические удары и повреждение;
Механический износ объектива из-за чего появляются зазоры и люфты в системе крепления;

Заводской брак объектива или камеры, из-за чего снимки отличаются от той картины, что можно увидеть в видоискателе. Очень часто проблемами с фокусировкой страдают недорогие объективы, в частности Tamron.

Есть несколько признаков по которым можно определить нужна ли юстировка объектива Вашей камеры.

— снимок не в фокусе вне зависимости от режима съёмки;— несимметричная и неравномерная фокусировка кадра — одна часть в фокусе, а другая — нет;— при явном указанной точке фокусировки, камера фокусируется на другой точке, находящейся ближе или дальше объекта;— нарушена механика фокусировки;— замыленность в зоне фокуса.

В чем заключается процесс юстировка объектива

Для юстировки современного объектива используется специальный прибор, который подключается к объективу и вносит изменения в специальные переменные настройки.

Примечание: иногда приходится выполнять юстировку не объектива, а самого фотоаппарата. Это обычно делается в тех случаях, когда в видоискатель Вы видите одно, а на снимке получается совсем другое. Тогда изменения вносятся в микропрограмму камеры с той целью, чтобы видоискатель, зеркало фазных датчиков и матрица ловили одну и ту же зону резкости.

Для чего нужно видеонаблюдение

Отдельные камеры или системы видеонаблюдения покупают, чтобы за чем-нибудь следить. Вот несколько примеров.

Дома. Чтобы понять, делают ли дети домашнюю работу, чем занята няня, как себя чувствуют пожилые, не пробрались ли в дом воры и что делают домашние животные.

В подъезде, во дворе, на парковке. Чтобы выяснить, кто мусорит на лестничной клетке, пишет на стенах, портит газоны и клумбы или занимает чужое парковочное место.

На даче. Чтобы увидеть, кто потоптался по грядкам, кто утащил дрова из поленницы, как растут цветы и пора ли подвязывать огурцы.

На небольшом предприятии. Например, в пиццерии, кофейне или парикмахерской. Камера поможет понять, в какой момент из кассы исчезли деньги, куда делись продукты, кто устраивает вечеринки с кальяном в офисе по ночам. Ну или можно устроить трансляцию с кухни, чтобы покупатели видели, как делают пиццу.

Все это можно видеть в реальном времени или в записи — в зависимости от задачи. Более сложные и дорогие системы могут быть оснащены контролем доступа, аналитикой, распознаванием лиц и многим другим.

При выборе камеры видеонаблюдения смотрят на ее технические характеристики и условия, для которых она приспособлена

Вот на что стоит обратить внимание

Важно не нарушить закон

Нельзя, чтобы видеокамера была подо что-нибудь замаскирована: например, под игрушечного мишку или шариковую ручку. За такую покупку могут наказать.

Видеонаблюдение можно устанавливать на работе без согласия сотрудников. Записи можно делать только в рабочих целях. Их нельзя передавать третьим лицам или публиковать в интернете без прямого согласия тех, кто попал в кадр.

Механизм фокусировки и стабилизации изображения

Объектив на камере – это не единственный элемент, отвечающий за качество снимка. Фокусировочное кольцо позволяет навести резкость в ручном или автоматическом режиме. Принцип работы прост, при вращении кольца, смещается фокус на задний или передний план.

Некоторые аппараты имеют отверточный привод. Отвертка в фотоаппарате – это моторчик, позволяющий передвигать отдельные части объектива при наведении фокуса.

Система имеет два минуса: медленная работа в сопровождении сильного шума. Кстати, компания Nikon автофокус устанавливает на своих камерах еще с 1986 года.

Усовершенствованные модели имеют тихий автофокус. Привод находится не на камере, а на объективе.

Для предотвращения смазывания кадра, используется оптическая стабилизация. Это небольшой элемент, встроенный в объектив, работающих в двух режимах: нормальном или активном. Последний режим обычно включается, если присутствуют сильные колебания воздуха или снимается движущийся объект. Если же фотоаппарат оказался без стабилизатора, то выручит только штатив.

В заключение

Я немного упростил всю схему по ходу статьи. Так, например, на апплетах с ползунками контрастные пики совмещаются, а в реальности имеет значение просто расстояние между пиками. Поэтому метод и называется «фазовый», что пики находятся в определенной, необходимой для правильного фокуса, фазе.

Если будут какие-то вопросы по работе автофокуса, спрашивайте, постараюсь ответить.
