Настройка подключения 2500U «Ростелеком» к интернету

Существует русифицированная версия встроенного ПО, то есть у жителей РФ не появятся лингвистические проблемы. Доступны два варианта конфигурирования: автоматический и ручной. Остановимся на каждом из них.

С помощью «Мастера настройки»

Для автоматической инсталляции модели 2500U открываем «Мастер», следуем подсказкам на экране. Вначале указываем регион размещения сетевого устройства. Далее от пользователя потребуется указать логин и пароль, указанные в договоре с компанией «Ростелеком». Встроенное ПО самостоятельно завершит первоначальную конфигурацию D-Link 2500U: включается опция доступа к сети PPP over Ethernet.

Самостоятельная настройка

В случае если пользователь желает провести самостоятельную настройку, ему потребуется выполнить следующие шаги:

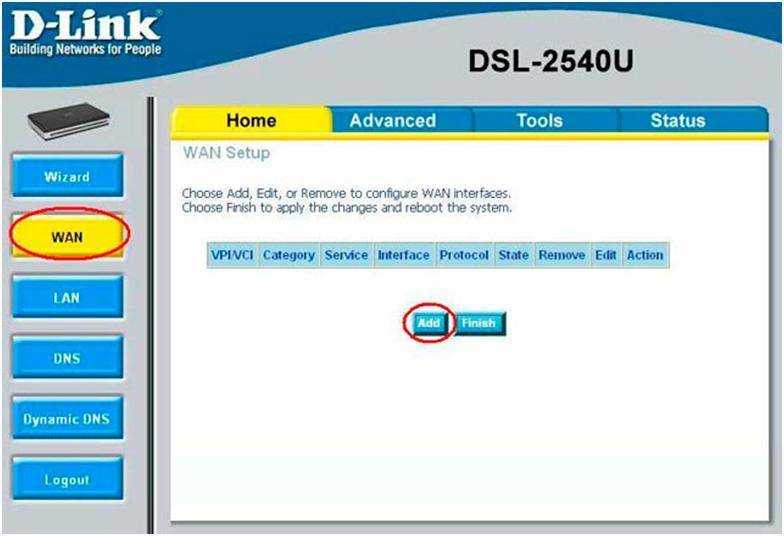

1. Открыть раздел WAN, далее — HOME.
2. Нажать на кнопку Add, придумать имя создаваемого подключения. Оно может быть произвольным, так как несет только информационную нагрузку.
3. В разделе Service Category активировать UBR Without PCR. Далее нажать Next.

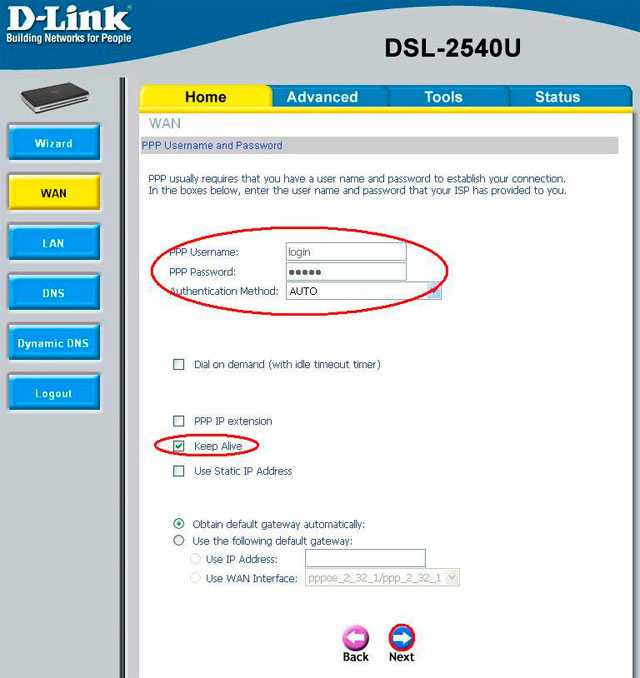

4. В появившемся окне кликнуть на PPPoE. Указать логин и код доступа к сети, полученные от компании «Ростелеком».
5. Чтобы активировать автоматическое подключение, нужно пометить галочкой пункт Keep Alive.
6. В новом окне включить Firewall и NAT, а также отметить «птичками» поля Enable WAN service и Enable IGMP Multicast. Последний указывается, если через рабочую станцию будет просматриваться цифровое ТВ.
7. На последней странице появится отчет с введенными данными. Их нужно проверить. При корректности введения нажать Finish. Оборудование 2500U перезагрузится, а после установит соединение с провайдером «Ростелеком», и появится интернет.

Расширенные настройки роутера: ручной режим

Есть возможность самостоятельно выбрать режим функционирования модема D-Link. В «Панели управления» устройства выбираем подраздел «Сеть», далее — вкладку WAN и нажимаем «Добавить». После этого на экране отобразится диалоговая область «Создание WAN-соединения». В пункте «Тип соединения» выбираем один из возможных способов:

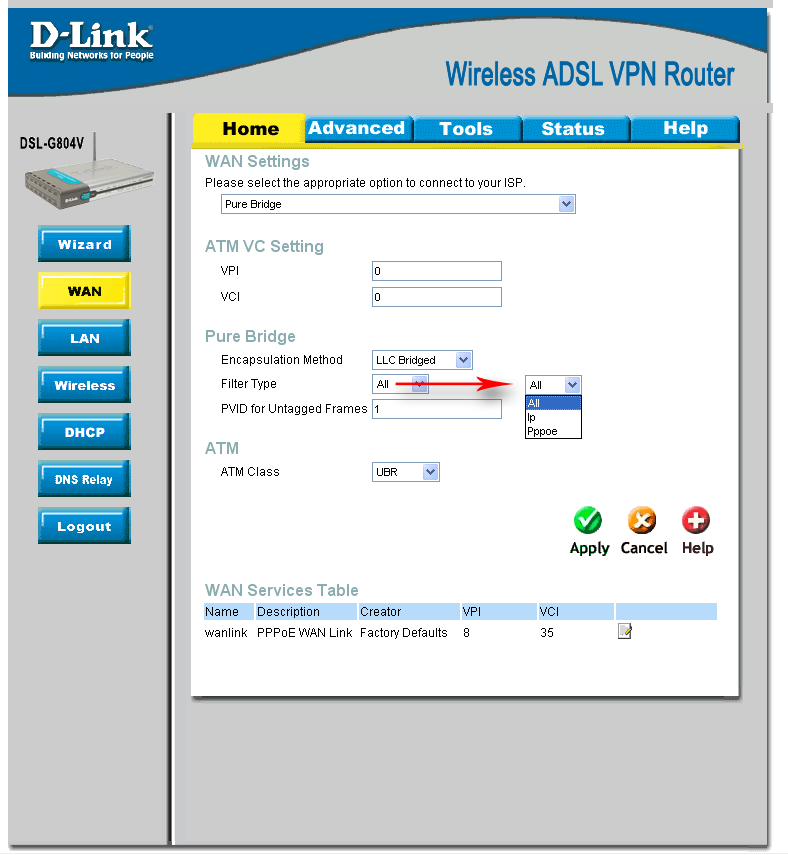

• Bridge: с помощью кнопки Add указать VCI и VPI, отметить пункты NAT и «Сетевой экран». Режим предназначен для отдаленных регионов страны, где «Ростелеком» не смог обеспечить пока что стабильный доступ к «мировой паутине».
• PPPoE или PPPoA: прописываются указанные выше параметры, имя пользователя/пароль. Остальные пункты отмечаются по необходимости. Этот вариант применяется в большинстве случаев.
• Статический IP: адрес, сетевая маска и IP шлюз указываются абонентом вручную, на основе информации из договора с «Ростелекомом».
• Динамический IP: данные не прописываются. IP-адрес для клиента присваивается автоматически от DHCP-сервера провайдера.

После завершения ввода параметров изменения сохранить.

Настройка IPTV

Режим IPTV используется для поставки цифрового телевизионного сигнала через внешнюю сеть. Для его стабильного функционирования подключаем TV-приставку от «Ростелеком» к модели 2500U. К сожалению, параллельная активность рабочей станции и телевидения невозможна, так как разъем LAN только один. Выполняем конфигурирование роутера следующим образом:

1. Переходим на вкладку WAN, нажимаем «Добавить» и указываем VCI и VPI. Последние зависят от региона инсталляции модели 2500U. Уточните их значение через горячую линию поставщика услуг связи.
2. Выбираем способ функционирования – Bridging, активируем его.
3. В подразделе «Инкапсуляции» отмечаем LLC/SNAP Bridging. Далее нажмите Save/ Reboot («Сохранить» и «Перезагрузить»).
4. Следующим шагом на закладке LAN активируем опцию IGMP snooping, которая отвечает за работу многоадресных пакетов для режима IPTV. Сохраняем внесенные изменения.

Настройка сервера DNS

Данный подраздел основного меню разрешает вручную указывать адреса ДНС-серверов поставщика услуг связи. На заводских настройках выставлен режим «Автоматическое получение адреса от провайдера».

Убираем отметку с опции Enable Automatic Assigned DNS. Далее вводим адреса ДНС-серверов, полученных от «Ростелекома». После внесения изменений сохраняем их, а модем перезагружаем.

Шаг 1 – Подключаем телефонную линию

Итак, к вам домой провайдер завел телефонный кабель. Не спешим его сразу же подключать к модему – ведь по этой сети провайдером предоставляется и телефонный и интернетный сигнал. Можно его подключить и напрямую, но в некоторых случаях проявлялись проблемы со стабильностью интернета. Т.е. нам нужно развести телефонный сигнал и наш интернет.

Обычно, в комплекте с любым ADSL модемом идет маленькая коробочка для выполнения этой задачи – сплиттер. К одному его концу подключается телефонный кабель, а на выходе он предоставляет два порта – для телефона и модема:

На схеме выше еще раз продублирован этот процесс – все просто. Главное, не перепутать порты, т.к. при этом ничего не заведется. В модеме входящий кабель тоже сложно перепутать – его разъем (RJ-11) гораздо меньше обычного Ethernet (RJ-45). Для особенных – разъем для кабеля от сплиттера один и отличается по цвету (если локальных портов больше). В нашем примере – он серый:

Краткий обзор роутера d link dsl 2500u

Как и у большинства маршрутизаторов, на передней панели роутера d link dsl 2500u расположен ряд индикаторов, которые информируют пользователя о следующих аспектах своей работы девайса:

• «POWER» – наличие электропитания на роутере;
• «STATUS» – статус работы маршрутизатора и возможные ошибки в системе (если индикатор неактивен или, наоборот, светится постоянно);
• «LAN» – подключение и активность сетевых устройств;
• «DSL» – статус синхронизации DSL;
• «Internet» – информирует о наличии интернет-соединения и возможных ошибках (если индикатор горит красным).

На задней панели расположено четыре элемента:

• «DSL порт» – для подключения роутера к телефонной линии;
• «LAN порт» – для подключения сетевых устройств;
• «Reset» – кнопка для сброса настроек роутера d link dsl 2500u до заводских;
• «5V=1A» – разъём для подключения элемента питания.

Настройка IPTV

Маршрутизатор D-Link DSL-2500U имеет функцию подержки трансляци multicast-траффика, благодаря чему данное устройство можно применять для подключения ТВ-приставки от Ростелеком. К сожалению, подключить ихелевизор, и компьютер одновременно у вас не получится, т.к. этот роутер имет всего один LAN-порт. Чтобы настроить роутер для работы с интерактивным телевидением, следуйте инструкции:

• Зайдите в раздел «WAN» и нажмите кнопку «Add», чтобы создать новое подключение.
• Введите значения VCI и VPI (они будут отличаться от параметров для иинтернета). Их также можно узнать в техподдержке Ростелеком.
• На странице «Connection Type» («Тип связи») выберите «Briging» («Режим моста»).

В строке «Encapsulation mode» («Режим инкапсуляции») выберите значение «LLC/SNAP Br >В случае, если в вашем договоре прописано, что вы должны указать адреса DNS-серверов на своем роутере, то вам нужно войти в раздел «DNS». В этом разделе уберите галочку в строке «Enable Automatic Assigned DNS». Затем в две доступные строки впишите адреса, указанные в договоре.

Для завершения настроек маршрутизатора и активации всех внесенных изменений перезагрузите устройство еще раз, после этого можете в полной мере использовать его по назначению.

Здравствуйте! В данном материале мы рассказали — как правильно подключить и настроить ADSL-модем D-Link DSL-2500U для провайдеров МГТС и РосТелеком. Также в статье рассмотрены процесс обновления программного обеспечения (прошивки) модема с версии 1.0.47 до 1.0.50, определение параметров IP для подключения Wi-Fi повторителя (репитера) и восстановление модема после сбоя (когда нет доступа к WEB-интерфейсу)

С ценами на настройку сетевого оборудования вы можете ознакомиться в разделе » Услуги — Настройка роутера «

Если в вашей квартире или офисе используется охранная сигнализация по телефонной линии, то требуется модификация модема D-Link DSL-2500U Annex B. При отсутствии сигнализации нужна версия Annex A

Подключение модема D-Link DSL-2500U

Порты на задней панели модема (слева направо): порт DSL, порт LAN и порт блока питания. Отверстие возле порта LAN — утопленная в корпус кнопка RESET для сброса к заводским настройкам

Порт LAN соедините с портом Ethernet компьютера кабелем с разъёмами RJ-45

Не перепутайте кабели — компьютерный коннектор RJ-45 на 2 миллиметра больше по ширине, чем телефонный RJ-12

При использовании модема без телефонного аппарата — воткните телефонный кабель (с коннектором RJ-12) провайдера прямо в порт DSL модема

При использовании модема параллельно с телефонным аппаратом для разделения телефонной линии на цифровую и аналоговую используется сплиттер (без него выход в интернет во время телефонного разговора будет невозможен)

В сплиттере есть три одинаковых разъема для коннекторов RJ-12 — к телефонному аппарату (может называться Phone), к модему (DSL) и к телефонной линии (Line)

Схема подключения с использованием сплиттера изображена на иллюстрации ниже

Настройка модема D-Link DSL-2500U

Если настройка модема уже производилась, то сделайте сброс до заводской конфигурации — после включения модема нажмите до щелчка и подержите несколько секунд кнопку RESET, например, зубочисткой

После подключения кабеля провайдера на передней панели модема должен заморгать, а затем загореться светодиод DSL. Если светодиод DSL не загорается (горят только POWER и LAN), значит есть проблемы с телефонным кабелем провайдера (проверьте, подключив к нему телефонный аппарат), в телефонной розетке, либо в линии. Если телефонный аппарат от данного кабеля работает, а светодиод DSL на модеме не горит, то следует позвонить вашему провайдеру и сообщить о проблеме. Если со стороны провайдера всё в порядке, то проблема может быть в самом модеме — в этом случае требуется провести процедуру восстановления либо заменить модем

Использование в режиме моста

Этот режим работы предусматривает, что маршрутизатор может синхронизироваться с другой точкой доступа, создавая общую сеть. Этот способ работы необходим для объединения нескольких пользователей в одной сети, для соединения группы компьютеров.

Мы рассмотрим, как настроить роутер D-Link DSL 2540U на примере того, как это происходит, если вы пользуетесь интернетом от оператора Ростелеком.

Поэтому для установки параметров в режиме «моста» требуется выполнить следующее:

• Зайдите в любой из браузеров, в строке адреса введите комбинацию 192.168.1.1.
• В окне авторизации введите слово admin в обеих строках (это актуально, если ранее вы не изменяли параметры роутера).
• В меню Wizard первым делом снимите галочку напротив строки DSL Auto-connect, далее введите значения VCI и VPI для вашего региона — если вы не знаете их, обратитесь к провайдеру или сами предварительно найдите эти данные.
• Жмите на стрелку с надписью Next, в следующем меню выберите тип подключения Bridging.
• Пропустите следующие два окна, ничего в них не меняя.
• Если всё верно, вы увидите таблицу со свойствами созданного соединения. Выберите «Сохранить» (Save/Reboot), после чего маршрутизатор выполнит перезагрузку.

Если интерфейс меню оборудования у вас на русском языке и перед вами не появилось меню Wizard, зайдите в раздел Соединения, выполните настройку режима моста в появившемся окне: выберите режим моста, поставьте галочку напротив «Разрешить», введите значения VCI и VPI, уберите флажок со строки «Использовать VLAN».

Настройка Dlink DSL-2500U в режиме роутера

Не думал, что придется написать это, но, «никогда не говори никогда»…

Итак, у вас в доме завелось более одного компьютера, и всем им хочется в интернет. И вот появляется на очередном «любимом форуме» очередной вопрос примерно такого содержания — «Как подключить теперь к интернту все мои компьютеры». В общем случае, ответ звучит примерно так: «Включить модем роутером, подключить в него хаб (свич) и в него же (хаб или свич) — все компьютеры». Но, обычно на этом дело не заканчивается (начинаются вопросы — «что такое роутер?», «как его включить?» и т.д. и т.п.). По этому, сейчас мы будем настраивать модем Dlink DSL-2500U именно в режиме роутера.

Подготовительные мероприятия

Требуется сделать всего несколько последовательных действий:

1. В гнездо с подписью DSL установить провод ADSL от поставщика интернета, то есть от «Ростелекома»;
2. В комплекте с роутером идет специальной провод под названием «патч-корд», которым следует соединить маршрутизатор с компьютером. Для этого любой из одинаковых концов кабеля установить в разъем LAN роутера, а другой конец вставить в соответствующий порт сетевой карты ПК;
3. Комплектным адаптером подключить прибор к электросети, подав в устройство питание через круглый разъем с надписью «AV»;
4. На заключительной стадии требуется щелкнуть клавишу «ON/OFF» и дождаться запуска прибора;
5. Готово. Сейчас уже можно переходить к следующему этапу действий, предшествующей настройке модема, т. е. к процедуре открытия веб-интерфейса маршрутизатора.

Как настроить PPPoE

PPPoE — это сокращенное название протокола высокоскоростного соединения, используется авторизация по логину и паролю. Используется данный протокол и в кабельных, и в оптоволоконных, и в сотовых сетях. Нам нужно открыть настройки интернета и выбрать настройки соединения вручную. Далее выбираем нужный протокол и прописываем логин и пароль. Также нужно будет указать имя сервиса, здесь можно вписать сервер провайдера. Также указываем значение MTU. Затем выбираем опцию получения DNS-адресов от провайдера и активируем функцию «Соединяться по запросу». Сохраняем все внесенные изменения. После перезагрузки маршрутизатор сможет выходить в сеть.

Настраиваем Wi-Fi

Для настройки Wi-Fi нужно воспользоваться одноимённым пунктом в главном меню.

Сразу на основной странице можно включить или отключить Wi-Fi.

Здесь имеется 3 пункта:

• Основные настройки. Здесь можно задать имя сети “SSID”, выбрать канал для её работы, активировать функцию изоляции клиентов сети и создать гостевую сеть.
• Настройки безопасности. Настройка этой службы позволяет задать пароль для беспроводной сети и выбрать протокол шифрования.
• MAC-фильтр. Это функция фильтрации подключаемых устройств по MAC адресу. Можно либо дать доступ к сети только определённым устройствам, или наоборот запретить определённым устройствам получать доступ. В случае ненадобности можно и отключить этот фильтр.

Часто задаваемые вопросы

Здесь я оставлю список вопросов и ответов на них по самым частым проблемам. Если вашей проблемы здесь нет – можете оставить свой вопрос в комментарии. Возможно, именно он в будущем и пополнит этот список:

• Не горит индикатор LAN. LAN – подключение порта локальной сети (который идет на компьютер). Если не горит – проблема где-то в этом соединении, проверьте кабель.
• Не подключается по адресу 192.168.1.1. Проверьте, горит ли лампочка LAN. Если горит – смотрим, отображается ли на вашем компьютере сетевое соединение. Далее не забываем заглянуть на наклейку на дне роутера – там тоже такой адрес? Если все так, скорее всего ваш компьютер просто получил неправильные настройки от DHCP модема. Самое простое решение – выключите все, а потом включите. Сложное – настраиваем сетевой адаптер вручную. Здесь об этом писать не буду, если что – в комментариях дам инструкцию.
• Как перенастроить интернет? Если у вас поменялся провайдер и сменился логин, пароль, VCI, VPI – открывайте настройки роутера. Меняется это на странице «Advanced Setup – WAN». Не забудьте сохраниться!
• Все равно нет интернета! Проверьте все еще раз, а после позвоните своему провайдеру!
• Лампочка Internet горит, а интернета нет. Перезагрузитесь и проверьте еще раз сетевые настройки как в пунктах выше! На самом роутере интернет есть, проблема где-то на компьютере.
• Лампочка DSL не горит. Или проблема с подключением кабеля провайдера, или вообще у провайдера. Позвоните ему.
• При подъеме телефона сбрасывается интернет. Проверьте сплиттер.
• Прочие проблемы с интернетом – сбрасывается, медленный, режет скорость. Позвоните своему провайдеру, поинтересуйтесь этим. Как дополнение вспомню свой первый модем – он грелся и от этого бесконечно перезагружался. Помогает просто замена.

Возможные неисправности и способы их устранения

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Если у dsl-маршрутизатора появились проблемы, первым делом стоит попробовать перезагрузить устройство. Другой вариант – сбросить настройки на заводские. Как это сделать, описано ниже.

Также стоит помнить, что кабели тоже могут быть повреждены. Стоит внимательно проверить все коммутации на оборудовании и устройствах, подключенных к нему. Иногда возникают ситуации, когда проблема находится на стороне поставщика услуг интернета. Тогда стоит позвонить в службу техподдержки, получить консультацию специалистов.

Если dsl-маршрутизатор по-прежнему не работает, рекомендуется обратиться в сервисный центр. Мастера диагностируют проблему, помогут ее решить.

Обновление прошивки

Оборудование со временем устаревает. Для того чтобы оно могло дольше прослужить, его периодически «прошивают». Производитель выкладывает свежие обновления на официальном сайте. Для модели 2640u их скачивают по адресу:

https://www.dlink.ru/u/faq/370/935.html

Последнее обновление датируется 2013 годом. Это значит, что данное устройство больше не поддерживается производителем. Рассмотрим, как можно произвести обновление dsl-модема.

Через веб-интерфейс

Через меню «Система», пункт «Обновление ПО»:

В окне есть два варианта обновлений.

• Первый: указать скачанный файл вручную, нажать «Обновить»:

• Второй вариант: автоматический режим. DSL-роутер самостоятельно подключится к серверу обновлений, произведет необходимую операцию:

В текущем примере используется эмулятор dsl «вай-фай» сетевого устройства 2640u, поэтому на экране отображается надпись: «Невозможно проверить наличие обновления ПО».

Через мобильное приложение

Также существует вариант обновления через мобильное приложение. Оно существует для платформ Android и iOS.

Ссылка на Android: https://play.google.com/store/apps/details?id=ru.dlink.drcu&hl=ru.

Ссылка на iOS: https://apps.apple.com/ru/app/d-link-assistant/id1342564878.

К сожалению, на текущий момент модели 2640U нет в списке совместимых устройств. Соответственно, у пользователя нет возможности произвести данную операцию через мобильное приложение. Список постоянно пополняется, за его состоянием можно наблюдать в магазине приложений.

Сброс настроек роутера на заводские

Выполнение сброса настроек на устройстве «ДСЛ» 2640U осуществляется двумя способами. В первом случае достаточно нажать кнопку Reset на оборотной стороне, удерживая ее на протяжении 10-15 секунд. Одновременная перезагрузка всех световых диодов покажет, что процесс выполнен.

Второй вариант – через веб-интерфейс. Для этого в левом верхнем углу выбрать пункт «Система», далее – «Заводские настройки»:

В течение двух минут сетевое dsl-устройство выполнит откат к заводской конфигурации.

Подключение модема к телефонной линии

Любой ADSL модем подключается к телефонной линии посредством провода с коннекторами (штекерами) типа RJ-25, RJ-14 или RJ-11, то есть самым обычным телефонным проводом. Как они выглядят и какие подходят, хорошо рассказано здесь.

Провод этот подключается не напрямую к телефонной розетке, как это делал его предшественник – жужжащий и пищащий, жутко медленный Dial-Up модем, а через специальный фильтр – сплиттер.

Чтобы не было шумов при поднятии трубки телефона, чтобы интернет работал стабильно и быстро, необходимо подключить сплиттер. Это коробочка, фильтрующая сигнал отдельно для модема и отдельно для телефона. Нажмите на картинку ниже, там я нарисовал два варианта подключения сплиттера:

Как видно из текста на картинке, подключать сплиттер надо обязательно. Причем не просто подключать, а подключать правильно – и модем, и телефон подключаются через него в соответствующие разъемы.

Частая причина медленно работающего, нестабильного интернета – в неправильном подключении этой маленькой коробочки.

Шаг 2 – Подключение к компьютеру

Когда модем подключен к телефонной линии, остается подключить его к компьютеру для дальнейшей настройки. Сделать это не так и сложно:

1. Один конец кабеля вставляем в оставшийся желтый порт.
2. Другой конец идет в сетевой адаптер на компьютере (обычно он там один, по размеру не перепутаете).

И правда все просто?

Для того, чтобы узнать точный адрес входа в настройки модема – переверните его. Там обязательно увидите наклейку с данными для входа. Их обычный вид – 192.168.1.1 или 192.168.0.1. Набираете это в своем любимом браузере и радуетесь.

Далее должно открыться вот такое окно (ваш интерфейс может различаться):

Если вдруг запросит логин и пароль, они тоже обычно указываются на тыльной стороне. Как правило это – admin и admin. Если не подходят, и кто-то ранее уже настраивал этот модем D-Link, скорее всего пароль просто поменяли. Просто сделайте сброс модема на заводские настройки (во включенном состоянии зажимаете кнопку Reset на 10-15 секунд до моргания индикаторов).

Уже сейчас можно создать стандартное высокоскоростное подключение на компьютере, но сам я предпочитаю, чтобы роутер подключался к интернету самостоятельно и днем, и ночью. Первый режим работы называется «мост» (Bridge), второй – роутер. В этой статье будет именно настройка роутера, т.к. в первом случае задача действительно упрощается.

Действуем по шагам:

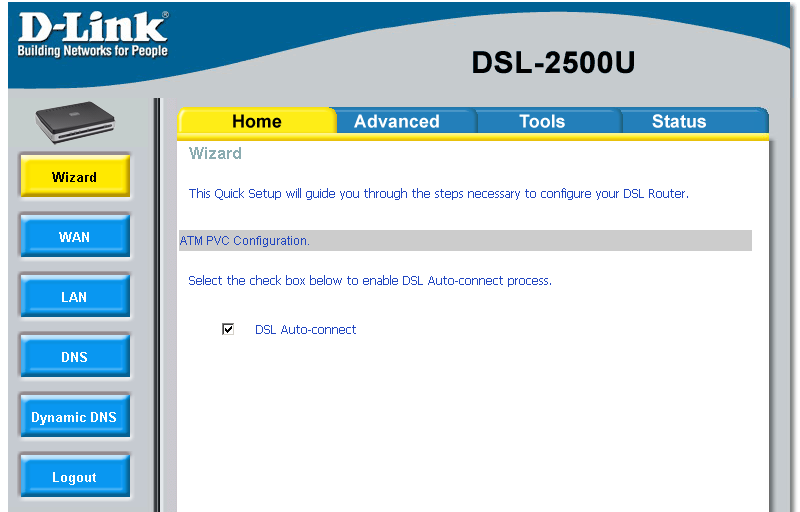

1. Переходим в «Quick Setup» (это быстрая пошаговая настройка):

1. Снимаем галку с «DSL Auto-connect». Здесь главное ввести правильно VPI и VCI. Брать их из интернета случайным образом нельзя. Они указываются в договоре с провайдером, или же можете позвонить им напрямую, наверняка подскажут.

1. Далее нужно ввести логин и пароль из договора для подключения (мы их точно не знаем, уточняйте у себя):

1. На следующей странице настройки файрвола и NAT для обычного пользователя не так и важны. Можно оставить как есть:

1. Это настройки DHCP. Здесь тоже можно ничего не трогать (если будет потребность, и что-то не получится – напишите просто в комментарии):

1. А тут уже просто нажимаем кнопку сохранения и перезагрузки Save/Reboot:

После перезагрузки роутера интернет должен заработать и пойти на компьютер! Больше ничего делать не нужно.

Fi Руководство пользователя Настройка маршрутизатора При выб…

• Изображение
• Текст

DSL-2600U/NRU

ADSL/Ethernet-маршрутизатор c Wi-Fi

Руководство пользователя

Настройка маршрутизатора

При выборе значения WPA-PSK

илиWPA2-PSK на странице отображается разделНастройки шифрования WPA :

Рисунок 34. Значение WPA2-PSK

в раскрывающемся спискеСетевая аутентификация.

Параметр

Описание

Ключ шифрования PSK

Ключ для WPA-шифрования. Ключ может состоять из цифр и (или) латинских букв.

WPA2

Предварительная

аутентификация

Флажок для активации предварительной аутентификации (отображается только для типа WPA2-PSK

).

WPA шифрование

Механизм шифрования: TKIP

,AES илиTKIP+AES .

WPA период

обновления ключа

Период времени (в секундах), по истечении которого генерируется новый ключ для шифрования по технологии WPA. Если в данном поле указано значение

, ключ обновляться не будет.

После задания необходимых параметров нажмите кнопку Изменить

Страница 49

из 101

Вывод

Обзор роутера D-Link DSL-2500U показывает, что модель используется там, где существуют только телефонные линии ADSL, по которым можно с удовлетворительной скоростью передается интернет. DSL — бюджетное устройство начального уровня. На его основе невозможно организовать локальную сеть. Здесь действует принцип «Модем один — компьютер один». История работы модема 2500U насчитывает более 10-ти лет. DSL по праву заработал «заслуженную пенсию».

Плюсы

К положительным качествам DSL относятся:

• у 2500U сравнительно легкий процесс настройки с возможностью быстрого возврата к исходным значениям в случае ошибки;
• возможность использования DSL в телефонных линиях с большим уровнем помех;
• наличие большой базы комплектующих для ремонта устройства.

Минусы

Отрицательными качествами 2500U на сегодняшний день считаются:

• отсутствие модуля беспроводной связи, USB-разъема;
• наличие только одного сетевого порта;
• устаревшая элементная база, приводящая к частым отказам в работе;
• низкая скорость обмена данными в сети.
