Как выбрать видеокарту для компьютера под материнскую плату

Как подобрать видеокарту под процессор: лучшие варианты в 2023 году

Какие видеокарты подходят для материнской платы

И если начинать с простого, то начнем с того, как правильно «подогнать» графический ускоритель под системную плату

Неважно, будете ли вы собирать новый компьютер или апгрейдить немного устаревший – основные принципы не отличаются

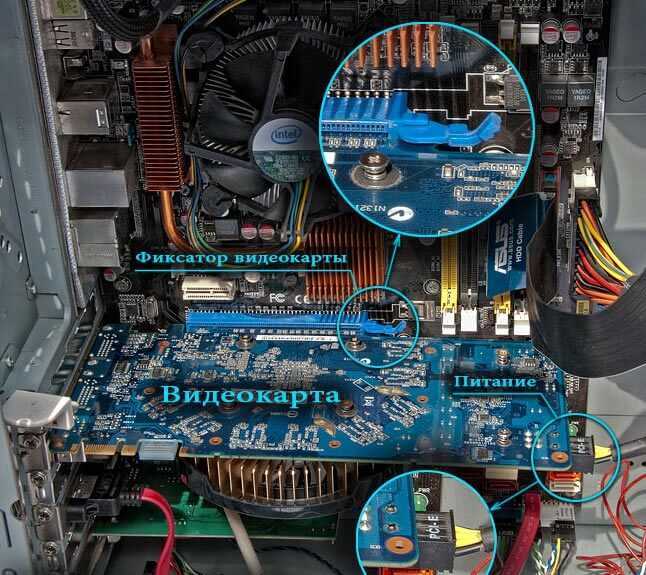

Дискретная видеокарта всегда подключается через специальный слот, которых существует несколько типов. Самый устаревший – AGP (ускоренный графический порт), который пришел на смену PCI.

Не советую пытаться найти на компьютер с таким портом новую видеокарту – скорее всего, не получится найти даже б/у в приличном состоянии. Более того, лучше вообще не рассматривать такую рабочую станцию как объект апгрейда.

Для игр, выпущенных недавно, они не подходят – туда ни ОЗУ нормального не поставить, ни тем более процессор. В 2020 году, когда боты под управлением нейросетей выигрывают первые турниры у игроков-людей, использовать такого «динозавра» для игр, как-то несолидно.

PCI Express – современная шина, способная обеспечить необходимую пропускную способность. Среди всех модификаций интересует нас, в первую очередь, PCIEx16 – длинный порт, который чаще всего маркировался синим цветом(сегодня он может быть любого цвета). Именно с его помощью подключаются к ПК все современные видеокарты.

Чем новее протокол, тем большую пропускную способность он обеспечивает и, соответственно, влияет на производительность системы в целом. При несоответствии версий, данные будут передаваться с меньшей скоростью, соответствующей более старой версии.

Узнать эту информацию можно или в спецификации на материнскую плату и процессор (почти всегда доступно на официальных сайтах производителей), или установить утилиту для сбора системных данных – например, AIDA64 или Everest.

Более детально про подбор девайса можно почитать в публикациях «как выбирать видеокарту для ПК» и «от какого производителя лучше брать видеокарту».

И еще один важный нюанс. Если вы собираетесь использовать в связке две дискетные видеокарты или одну внешнюю и одну встроенную в процессор, материнка должна поддерживать технологию SLI (для видеочипов nvidia) или Crossfire (для Radeon).

Типы видеокарт

Видеоадаптер — устройство, которое служит для преобразования поступающей с жесткого диска информации (на экран выводят графическую информацию).

Чтобы правильно осуществить подборку данного устройства, необходимо тщательно разобраться с параметрами и свойствами.

Существует два основных типа видеокарт.

Характеристика/Видеокарты Встроенные Дискретные
Место установки Интегрированные видеокарты встраиваются в чипсет материнской платы или процессор. Данные карты замене не подлежат Данный тип карт подключаются к материнской плате через специальный слот
Преимущества/Недостатки Недостатки: Данный тип «тянет» зачастую только офисные программы и мини-игры Преимущество этого типа — высокая производительность, простая замена
Модели Нет Дискретные модели делятся:

Игровые: считаются самыми мощными, для них требуются также процессор, соответствующий необходимым параметрам, и «материнка».

Мультимедийные: предназначены, в основных случаях, для просмотра видео в формате Full HD, разумеется, подходит для офисных программ и нетребовательных игр.

Профессиональные: не из дешевых удовольствий. Данные модели предназначены для художников в области 3D-моделирования, которые стоят от 400 тысяч рублей

ТОП-5 актуальных сборок процессор-видеокарта

Предлагаю вашему вниманию несколько готовых конфигураций из актуальных на сегодня видеокарт и процессоров. Статистика популярности основана на данных сайта Amazon.com. В примерах указан вариант процессора и его оценка в Passmark (в скобках), а ниже наиболее соответствующие ему видеоадаптеры:

AMD Ryzen 5 2600 (13545)

NVidia Ge Force GTX 1080

NVidia Ge Force GTX 1080 Ti

Intel Core i7-9700K (17254)

NVidia GeForce GTX 1080

NVidia GeForce GTX 1070 Ti

Intel Core i5-8400 (11636)

NVidia GeForce GTX 970

NVidia GeForce GTX 1060

AMD Ryzen 3 2200G (7315)

NVidia GeForce GTX 770

NVidia GeForce GTX 1050 Ti

Intel Core i3-8100 (8074)

NVidia GeForce GTX 960

NVidia GeForce GTX 770

Мы рассмотрели основные критерии, придерживаясь которых, можно подобрать оптимальную конфигурацию графической платы и ЦП. Конечно, есть много дополнительных факторов, основной из которых – исходный бюджет. Его тоже нужно учитывать, и в соответствии с ними делать свои поправки. Но сам принцип выбора почти для всех случаев общий и вполне понятный. Надеюсь, эта информация поможет вам принять правильное решение и выбрать оптимальную конфигурацию будущего или обновлённого ПК.

Post Views: 4 675

Как понять какую видеокарту можно поставить

Видеокарта является одним из важнейших комплектующих компьютера. Если обычный пользователь даже не задумывается о том, какая видеокарта установлена у него в ПК, то геймер все время в поиске ответа на вопрос, какая самая мощная видеокарта. В этой статье поговорим о том, как правильно выбрать видеокарту.

Хочу сразу заметить, что самая дорогая видеокарта не будет самой производительной. Из-за того, что эта область быстро развивается, то даже самая свежая дорогая видеокарта через квартал станет на много дешевле. Кроме того, не всегда цена определяет производительность видеокарты, можно купить модель на порядок дешевле, которая будет опережать по производительности модель с большей ценой. Чтобы понять, почему так происходит нужно хотя бы немного представлять, что такое видеокарта, какие они бывают и из чего состоят.

Видеокарты разделяют на два типа: интегрированные и дискретные.

В сфере видеокарт существует две крупных компании: Nvidia и ATI.

В чем разница между видеокартами Nvidia и ATI?

Разница в самой идеологии (в железном и программном смысле). Нельзя говорить о том, что видеокарты Nvidia лучше ATI или наоборот, потому что все зависит от класса приложения. Например, любая игра создается под конкретную технологию (Nvidia или ATI). Таким образом, если взять две примерно одинаковые по параметрам видеокарты Nvidia иATI, то в одной игре лучший результат покажет первая модель, а в другой вторая модель видеокарты.

Итак, у Вас возникла необходимость заменить видеокарту и не важно по какой причине (поломка или модернизация ПК). Первым возникает вопрос: «как узнать какая у меня видеокарта

Чтобы узнать модель своей видеокарты достаточно заглянуть в «Пуск-Панель Управления-Система-Диспетчер Устройств» и открыть ветку видеоадаптеры. Кроме этого модель видеокарты написана на самой плате. Чтобы найти видеокарту внутри корпуса компьютера достаточно проследить куда идет кабель от монитора.

Как подобрать видеокарту к материнской плате и процессору

Что собой представляет видеокарта, в общих чертах представляют многие. Такое устройство ещё называют графическим адаптером или платой, позволяющей преобразовывать графику и надёжно сохранить эту информацию в недрах компьютера.

Дополнительный видеоадаптер требуется, когда отсутствует специальный встроенный чип графического назначения либо системе уготована сложная работа, связанная с видеомонтажом, мощными графическими редакторами, некоторыми играми. Самое главное – это идеальная совместимость адаптера и процессора, а также возможность установления системы охлаждения для материнки.

Перед приобретением графической платы необходимо учитывать следующие критерии:

  1. Назначение устройства. Это могут быть обычные игры (старые и лёгкие), комфортные игры с хорошей графикой, работа со сложными приложениями, предполагающими высокую производительность адаптера.
  2. Разрешение экрана. Как правило, не требуются мощные устройства для стандартных значений 1280×1024, в то время как для мониторов типа Full HD при разрешении 1920×1080, необходима покупка платы с большим размером памяти.
  3. Показатели мощности процессора. Здесь можно сказать только одно — если в наличии система из двух процессоров (4х-ядерник), то смело можно покупать топовый видеоадаптер.
  4. Мощность блока, формирующего определённое напряжение для ПК. Она должна соответствовать рекомендуемой производителем мощности для карты.

При выборе карты к материнской плате, придётся учитывать и размеры разъёмов. В основном применяется:

  • современный тип PCI-Express, включающий несколько подвидов соединений, отличающихся параметрами.
  • AGP на данный момент почти не используется по причине снятия с производства.

Необходимый тип можно определить внешне, имея под рукой системную плату либо найти эту информацию в инструкции, по техническим характеристикам.

С этим читают

Видеопамять и разрядность шины

На сегодняшний день представленные на рынке видеоплаты имеют всего 4 типа памяти: GDDR3, GDDR5, GDDR5X и HBM. Последний тип – новая разработка компании AMD и Hynix. По производительности HBM значительно превосходит предыдущие поколения GDDR5 и GDDR5X, к тому же потребляет меньше электроэнергии.

Практически все бюджетные видеоплаты оснащены типом памяти GDDR3. Данный вид обладает наименьшей производительностью, частота которого не превышает 2000Мгц. Не рекомендуется выбирать видеокарту с частотой менее 1600Мгц, так  как она не потянет даже слабые игры, а о просмотре онлайн фильмов в хорошем качестве можно и вовсе забыть.

GDDR5 – является самым ходовым вариантом. Им оснащается большинство видеоплат, в том числе и бюджетных. Его частота составляет от 2000 до 7000Мгц. В то время как в более дорогих адаптерах используется GDDR5X с частотой от 7000 до 10000Мгц.

Также следует обращать внимание на объем памяти. Бюджетные платы оснащены объемом 1-2ГБ, а в то время как на платах среднего сегмента используется уже 4-6ГБ видеопамяти

В более дорогом сегменте можно встретить 8ГБ и выше

В более дорогом сегменте можно встретить 8ГБ и выше.

В большинстве случаев рекомендуется отдавать предпочтение картам с типом памяти GDDR5, GDDR5X и объемом от 2-4Гб. Так вы получите компьютер, на котором можно будет смотреть не только онлайн фильмы в FullHD качестве, но и играть в производительные игры еще 2-3 года.

Отдельное внимание нужно уделять и разрядности шины, она измеряется в битах. Оптимальное значение должно быть (128-384 бит) или выше

В противном случае даже слабые приложения запустятся с трудом

В противном случае даже слабые приложения запустятся с трудом.

Как подобрать видеокарту к материнской плате — основные критерии выбора

Сразу оговоримся — сегодня выбор видеокарты для совместимости с материнской платой не представляет особых проблем, поскольку с середины 2000 годов для всех видеокарт и материнских плат предусмотрен разъём PCI Express. Существуют 3 разные версии этого разъёма, однако между собой полностью совместимы.

Поэтому при выборе для обновления не очень старого компьютера, проблем с поиском возникнуть не должно. Но при работе, простите за слово, с уже «возрастными» моделями необходимо проверить конкретный разъём материнки. Поскольку до 2005 года широко использовался разъём AGP, а в переходный период были распространены материнские платы с обоими разъёмами. Чтобы определить конкретный вид, рекомендуем:

  • Посмотреть фотографии разъёмов в интернете и сравнить со своей материнкой.
  • Почитать спецификацию и характеристики материнки на сайте производителя.

Если на материнской плате удалось найти PCI Express, можно устанавливать любые современные модели. При комплектации материнки AGP предстоит серьёзно потрудиться. Ведь подойдут лишь видеокарты с таким разъёмом, которые за прошедшие годы стали настоящей редкостью. В итоге предстоит потратить немало времени на поиски и средств на покупку. Поэтому часто лучше просто купить новую материнку — гораздо проще и дешевле.

Почему нужно тщательно подбирать видеокарту под процессор

Совместимость комплектующих важна не с точки зрения аппаратной реализации (материнские платы давно поставляются с интерфейсом PCI-e, который справится с любой видеокартой вне зависимости от производителя) или программной поддержки, а во избежание проблем, связанных с раскрытием потенциала. Слабый процесс не способен выдержать ту же нагрузку, что и мощная видеокарта (и наоборот), из-за чего и FPS станет нестабильным, и выставить максимальные настройки ни одна игра не разрешит.

Решается проблема не экспериментальным путем, а методом холодного расчета: пора разобраться в том, зачем нужны синтетические тесты и как подбирать необходимые компоненты с оглядкой на потенциал процессора, текущий бюджет и желаемый результат.

Алгоритм выбора видеокарты

Для подбора графического адаптера можно воспользоваться следующим алгоритмом:

1) Определиться с назначением видеокарты и бюджетом на ее покупку. Для офисной работы или просмотра видео обычно достаточно встроенного в процессор графического ядра или карт бюджетного сегмента.

Если же карточка приобретается для игр, обработки видео или работы с графикой, и покупается не на вторичном рынке, на конец 2018 года мало смысла покупать модели слабее NVIDIA GTX 1050 Ti или AMD Radeon RX 570, которые относятся к начальному/среднему игровому сегменту. Для комфортной игры на высоких или даже максимальных настройках в разрешении FullHD в ААА-тайтлы стоит приобрести NVIDIA GTX 1070 или более мощный вариант. Для игры на таких же настройках в разрешении WQHD желательно иметь как минимум ту же 1070 (высокие настройки большинства игр) или GTX 1080, а для 4K-разрешения на настройках, близких к высоким/максимальным – GTX 1080 Ti или RTX 2080/2080 Ti.

Совет: Если ваш бюджет скромен, не стоит забывать, что современные игры даже на средних настройках выглядят неплохо. И та же, GXT 1050 Ti (кстати, любимица геймеров), в FullHD потянет большинство игр на конец 2018 года при высоких, или близких к высоким, настройках. Просто посмотрите требования на игры, в которые собираетесь играть.

3) Ознакомиться с обзорами и тестами выбранных моделей и остановиться на оптимальной

Обращать внимание стоит как на частоту кадров в играх в выбранном разрешении, так и на потенциал для разгона и уровень шума

Заключение

К выбору видеокарты следует подходить грамотно – желательно не только узнать, что представляют из себя ее основные характеристики, но и посмотреть обзоры и тесты, почитать обсуждения и отзывы. Такой подход не только значительно уменьшит вероятность возникновения проблем в процессе дальнейшей эксплуатации, но и позволит подобрать действительно достойную модель для игр или работы, которая не разочарует производительностью.

Размеры

Видеокарты могут существенно отличаться друг от друга в зависимости от своих габаритных размеров.

Если это оборудование начального уровня, тогда длина будет небольшой. У средних видеокарт длина возрастает примерно в 1,5 раза, а самые мощные и вовсе очень длинные. Конкретные габаритные размеры можно узнать в спецификациях выбранной модели.

Размеры следует обязательно учитывать исходя из имеющегося, либо приобретаемого корпуса для ПК. Если он окажется слишком компактным, тогда большие видеокарты физически могут туда не влезть, либо помешать установке дополнительных элементов.

Толщина определяется числом слотов. Наиболее простые модели являются однослотовыми. А основная масса занимают сразу 2 слота.

Как правильно подобрать видеокарту к процессору

Слабый процессор и мощная видеокарта. Такое бывает в процессе обновления старого компьютера или некомпетентной сборки ПК. Много пользователей надеются установкой мощной видеокарты получить прирост производительности. Какое их удивление когда после установки новой игровой графической карты количество кадров не изменилось.

Процессор работает на максимум, рабочие его температуры всегда на высоте. Видеокарта чувствует себя более чем комфортно, так как никогда не работает на полную. Этого мы пытались добиться путём ограничения ФПС в играх Windows 10.

Мощный процессор и слабая видеокарта. Более чем отличное сочетание компонентов, которое используется во всех игровых компьютерах. Сейчас мощностей современных процессоров иногда достаточно для нескольких видеокарт. Всё зависит от бюджета и рабочих заданий. ЦП берут с большим запасом, чтобы можно было обновить видеокарту.

Процессор легко раскрывает потенциал видеокарты, работая в половину своих возможностей. В будущем позволяет установить несколько или видеокарту поновее. Конечно же, без замены центрального процессора. Его мощности более чем достаточно.

Выбрав топовый процессор AMD Ryzen 9 3900X и видеокарту ниже сегмента GeForce RTX 2060 Super или AMD Ryzen 5 3600X и GeForce RTX 2080 Super. Для монтажа лучше первое сочетание видеокарты и процессора, ну а собственно для игр, конечно же, второе.

Подбор видеокарты под процессор онлайн

Сервис Bottleneck Calculator определяет совместимость процессора и видеокарты в играх. Результат основан на среднем использовании CPU и GPU в разных играх и программах. Он изменяется в зависимости от операционной системы, активности фоновых процессов и целевых приложений. Результат не является универсальным и изменяется на основе различий в аппаратной и программной среде.

Для примера выберем процессор AMD Ryzen 5 3600X и видеокарту NVIDIA RTX 2080 Ti. Установите значение оперативной памяти 16 Гб, которое не будет ограничивать производительность системы. И теперь для сравнения нажмите кнопку Calculate.

Итог! Процессор AMD Ryzen 5 3600X (тактовая частота при 100%) и графическая карта NVIDIA GeForce RTX 2080 Ti (тактовая частота при 100%) будут отлично работать вместе. Значение несовместимости только 0,39%. Чем процент больше — тем меньше совместимость.

Таблица совместимости процессора и видеокарт

Данные приблизительные, поскольку могут немного отличаться в зависимости от оптимизации игры. Смотрите приблизительную совместимость процессоров с максимально возможной видеокартой. Например, если же процессор Ryzen 7 3700X раскрывает возможности графической карты RTX 2080 Ti, тогда не должно возникнуть сомнений в мощи Ryzen 9 3900X.

Центральный процессор (CPU) Графическая карта (GPU)
AMD FX-8370E, FX-9370, FX-8300,
FX-8320, FX-8350, FX-9590
AMD: Radeon R9 290 / 390, RX470 / 480, RX 570 / 580, R9 Fury XNVIDIA: GeForce GTX 780, GTX 970, GTX 980, GTX 1060, GTX 1650
AMD Ryzen 5 3400G
Intel Core i7-4770K, Core i3-9100F
AMD: RX 580 / 590, Vega 56, RX 5600 XTNVIDIA: GTX 980 Ti, GTX 980, GTX 1060, GTX 1660
AMD Ryzen 3 3300X
Intel Core i3-9350K, Core i7-6700K, i7-7700K
AMD: RX 590, Vega 56 / 64, RX 5600 XTNVIDIA: GTX 1070, GTX 1070, GTX 1080, GTX 1660 Super, GTX 1660 Ti
AMD Ryzen 5 3500X, Ryzen 5 2600X, Ryzen 1700X
Intel Core i5-9400F, Core i5-9600K, Core i5-8600K
AMD: RX 5700 XT, RX 5600 XT, Vega 64NVIDIA: GeForce RTX 2060, RTX 2060 Super, RTX 2070, GTX 1660 Ti, GTX 1080 Ti

AMD Ryzen 5 3600X, Ryzen 7 2700X, Ryzen 7 3700X, Ryzen 7 3800X, Ryzen 9 3900X
Intel Core i7-8700K, Core i7-9700K, Core i9-9900K

AMD: Radeon VII, RX 5700 XTNVIDIA: GeForce RTX 2080 Super, 2080 Ti, GTX 1080 Ti, TITAN RTX

Работа процессора и видеокарты сильно зависит от оптимизации игры. Конечно же, если она не оптимизирована под мультипоточность, тогда дорогие процессоры не дадут большого прироста.

Например, в игре World Of Tanks процессор AMD FX-9370 загружал видеокарту Gigabyte GTX 1080 на 100%. Все настройки игры были установлены максимальные. Всё благодаря обновлённому движку с отличной поддержкой мультипоточности

Это очень важно! Так как производительность на одно ядро процессоров на микроархитектуре Bulldozer слабенькая.
Ещё хочется привести как пример популярную игру Battlefield 1. В ней загрузка видеокарты GTX 1080 процессором FX9370 также была до 90% (хотя и сам работал на пределе)

К сожалению, в большинстве игр процессор не справляется со всем её потенциалом. Для него максимально рекомендуемая карта GTX 980 (это уровень NVIDIA GTX 1060 или AMD RX 580).

Заключение

Что такое линии PCI-Express

Помимо версии, слоты PCI-Express могут различаться количеством линий. Чем больше линий поддерживает коннектор, тем выше пропускная способность. Различают 4 основных типа: x1, x4, x8 и x16 (x32-порты существуют, но крайне редко встречаются на материнских платах обычных компьютерах). Слоты различаются физически, и у вас не получится воткнуть видеокарту формата x16 в коннектор типа x8 без физического вмешательства. Чем больше число в обозначении, тем больше количество поддерживаемых подключений, а, соответственно, тем больше размер порта. Однако в порт х16 можно воткнуть устройство с подключением, хоть х1, хоть х8.

Что делает процессор и видеокарта в играх? Почему раскрытие процессора и видеокарты это миф

Раскроет ли мой процессор эту видеокарту? Раскроет ли моя видеокарта этот процессор?

Слышали такие вопросы или сами их задавали?

Процессор и видеокарта в игре занимаются разными задачами. И никак не раскрывают друг друга. Но подбор видеокарты под процессор это более правильный подход, или подбор процессора под видеокарту, зависит от того что у вас уже есть в наличии.

Процессор занимается построением мира. Т.е. движком самой игры. Он грубо говоря говорит видеокарте что и как нужно рисовать. Просчитывает искусственный интеллект, обрабатывать геометрию, просчитывать физику, учитывать скрипты которые выполняются внутри движка игры, обрабатывает звук и т.д. Так же просчитывает поведения физических моделей персонажей, инструкции поведения различных объектов и т.д. При этом нагрузка на процессор не зависит от разрешения картинки и выставленного качества графики. Это очень важный момент!

В настройках графики только изменения количества NPC (игровых персонажей) может влиять на загрузку процессора, чем их больше, тем больше работы нужно процессору для просчета взаимодействия каждого NPC с другими объектами и другими NPC.

Повлиять на загрузку процессора изменениями в настройках игры мы не можем.

Все сильно зависит от игрового движка. В современных игровых движках на видеокарту ложится все больше и больше работы. Но процессор будет загружен на столько, на сколько требует движок игры, а вот загрузку видеокарты мы можем регулировать настройками графики самой игры.

Основная же задача видеокарты, отрисовать мир, мир который подготовил для отрисовки и рендеринга процессор. Это наложение текстур на объекты, отрисовка и просчет теней и света (сделать объект светлее, если на него попадает свет), иногда просчет геометрии объекта и физическая модель (деформация листвы от ветра, физика движения волос и т.д.). В целом, это все чем занимается видеокарта, для этого у нее есть блоки наложения текстур (TMUs), ядра для распараллеливания расчета света и теней, физика движения и взаимодействия объектов (Cores).

На работу видеокарты влияет разрешение экрана или разрешения картинки которую надо обрабатывать.

После этой информации, таких вопросов как: раскроет ли мой процессор видеокарту или раскроет ли видеокарта процессор, больше быть не должно. Они выполняют разные задачи и не раскрывают друг друга.

Ни процессор, ни видеокарта не пропускают через себя мощь друг друга.

Все выше сказанное на простом примере.

В игре установлены ультра настройки графики.

Процессор подготовил 50 кадров в секунды и передал их видеокарте. А видеокарта при рендеринге ультра графики может отрендерить только 40 кадров в секунду. Соответственно видеокарта будет загружена на 100% а процессор нет. Процессору нет никакого смысла обрабатывать 50 кадров, т.к. видеокарта может справиться только с 40.

При таком сценарии, процессор будет нагружен меньше 100%, а видеокарта на 100%.

Так мы получаем bottleneck т.е. бутылочное горлышко со стороны видеокарты. Т.е. видеокарта как бы ограничивает мощь процессора. Т.е. мы не можем посмотреть на что способен процессор и сколько кадров он мог бы отрисовать, потому что видеокарта не позволяет.

Та же ситуация, но на минимальных настройках графики.

Процессор выдает те же 50 FPS, как мы уже знаем, качество графики не влияет на производительность процессора. А видеокарта из за пониженного разрешения графики может отрендерить уже 60 кадров в секунду. Процессор так и будет выдавать 50 кадров, он больше не может, а видеокарта будет рендерить 50 кадров и частично простаивать, т.к. она могла бы рендерить 60 кадров.

В этом сценарии у нас процессор будет нагружен на 100%, а видеокарта меньше 100%.

Это упрощенная схема работы, что бы было понимание работы видеокарты и процессора в играх.

Еще можно сказать про качество и количество кадров. Если 100% нагрузка видеокарты на ультра настройках была вызвана высоким качеством кадров, то при низком качестве кадров, мы можем загрузить видеокарту уже не качеством, а количество FPS.

Как проверить совместимость видеокарты и материнской платы? Чтоб точно

Привет всем, кто собрался делать апгрейд графики на своем компьютере.

Хочу вас предупредить: прежде, чем его совершать, нужно знать, как проверить совместимость видеокарты и материнской платы. В противном случае вы можете выбросить деньги на ветер, так как первое устройство попросту не установится на второе. Все эти нюансы мы обсудим в данной статье.

О разъемах

Интерфейс девайсов является самым важным звеном в вопросе их совместимости. В старых моделях материнских плат для видеокарты отводился слот AGP. Сейчас он практически не встречается. Но если у вас совсем древнее железо, возможно, вы имеете дело именно с ним.

В таком случае рекомендую потратиться и на новую материнку, потому что вряд ли вы сейчас найдете видюху с AGP. Да и вообще: если у вас такая устаревшая плата, то давно пора бы задуматься о ее замене, так как она не соответствует современным программным и аппаратным требованиям.

Чем заменили AGP?

В середине 2000-х годов на смену упомянутому интерфейсу пришел PCI-Express. С момента появления реализовано несколько поколений данного разъема:

  • 1.0. Его пропускная способность составляет всего 2,5 Гбит/с.
  • 2.0. Скорость передачи данных выросла в 2 раза по сравнению с предшественником.
  • 3.0. По традиции параметр удвоился. Еще одно отличие 3-й версии состоит в наличии двойных полос пропускания.
  • 4.0. Как вы уже догадались, его пропускные возможности равняются уже 20 Гбит/с. Кстати, внешне этот и предыдущие два разъема идентичны. Их также называют PCI-E 16x, и они устанавливаются во всех современных устройствах.

Совместимость модификаций PCI-E

Хочу заметить, что на общую производительность видеоадаптера данный показатель не слишком влияет. Конечно, желательно, чтобы версии интерфейсов на нем и системной плате совпадали. Ведь в таком случае можно будет выжать максимум с видюхи.

https://youtube.com/watch?v=IVwC8y2KLn8

Но если так не получится — не беда. Когда оба устройства оснащены PCI-E, пусть даже разных поколений, по сути, они совместимы. Однако не все так просто.

Поддержка технологий

Эта информация предназначена преимущественно для геймеров, которые выбирают адаптер с поддержкой SLI или CrossFire.

Для тех, кто не в теме: эти технологии позволяют объединять две или более видеокарт, чтобы иметь возможность рубиться в игры с супер реалистичной графикой, обрабатывая её при помощи мощности одновременно нескольких видюх. Ну или также иметь возможность без проблем подключить два монитора.

Так вот, данные технологии выпускают разные производители: CrossFire — AMD (Radeon), а SLI — nVidia (GeForce). Так что прежде чем покупать продукт того или иного бренда, следует узнать, имеет ли возможность работать в многоканальном режиме ваша материнка.

В общем так: если материнка поддерживает SLI — то лучше покупать видеоплату от nVidia, если поддерживает CrossFire — то лучше брать плату от AMD.

Можно конечно это правило не соблюдать. Но. Если вы поставите видео карту от АМД на материнскую плату с чипсетом от Энвидия то всё заработает, но вот поставить вторую уже не сможете. То есть связка не заработает ибо чипсет «чужой». Понимаете? А так да, если видеокарта будет стоять одна то никакого убытка в производительности не будет.

Способы проверки совместимости

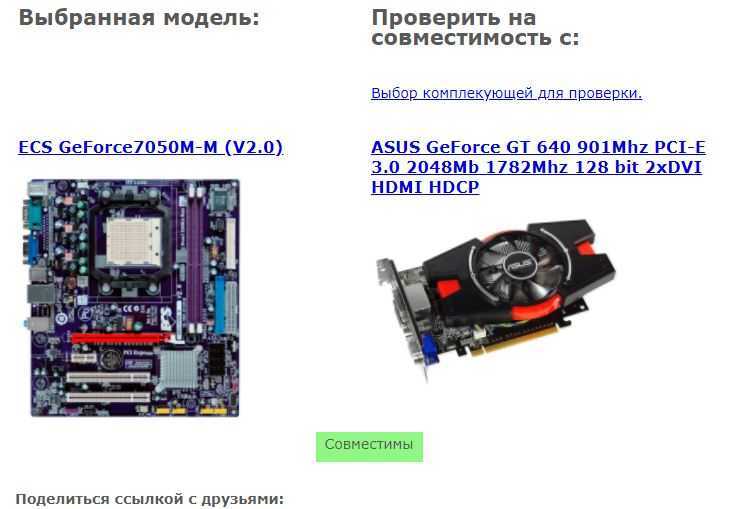

Вот мы и подобрались к главному вопросу — как проверить совместимость устройств.

По сути дело сводится лишь к тому, что если материнская плата поддерживает разъём PCI-E x16 то соответственно нужно искать видеокарту с этим разъёмом. Вот и всё.

Про то что материнка не поддерживала видеокарту с соответствующим разъёмом я ни разу не слышал.

Как правило, в характеристиках девайса пишут, какие комплектующие ему подойдут. Если такой информации вы не найдете, то хотя бы сможете узнать в отдельности, какие разъемы имеет материнка и видюха, а потом сделаете вывод сами.

И наоборот если видеокарта версии 3.0, а материнка поддерживающая версию 2.0, то тоже всё будет работать. Но. Видюха будет обрабатывать данные медленнее чем могла бы.

Я думаю суть понятна да??

На этом тему о том, как проверить совместимость видеокарты и материнской платы можно заканчивать. Итак лишка написал, воды.

моего блога — будет интересно  ;).

Пока-пока.

Совместимость видеокарты и остальных комплектующих

Существует несколько основных параметров, от которых зависит, подойдет ли видеокарта для конкретного компьютера:

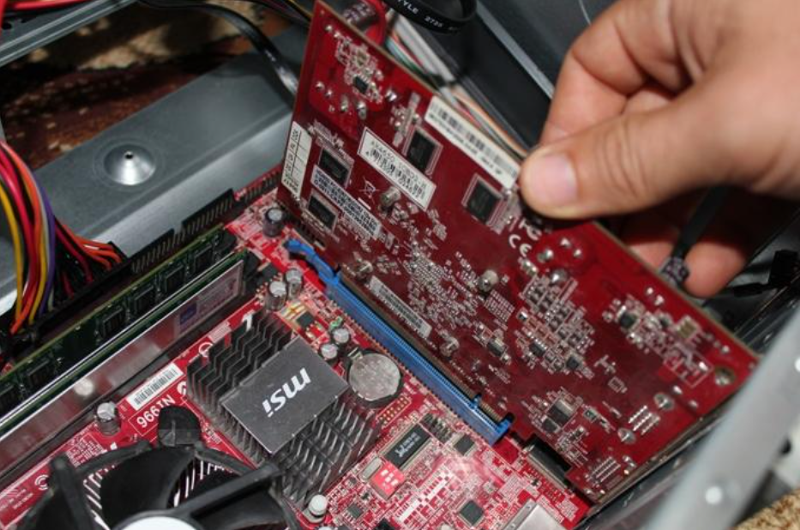

1) Интерфейс подключения. Во всех современных материнских платах для подключения видеокарты используется интерфейс PCI-E, однако в устаревших моделях, которые выходили до 2002-2005 года, может применяться интерфейс AGP. Версии PCI-E обладают обратной совместимостью, поэтому видеокарту, поддерживающую только 1.0 или 2.0 можно подключать к разъему 3.0, и наоборот, хотя это может привести к снижению производительности. Впрочем, для версий 2.0 и 3.0 снижение будет незначительным, а 1.0 давно не используется.

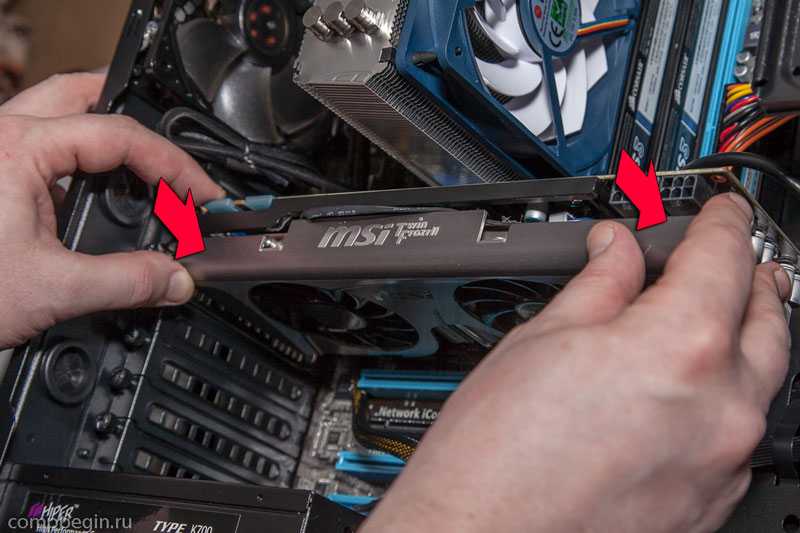

Важно: Подключать видеокарту следует к PCI-E x16 разъему. Если таких больше одного, во избежание потери производительности рекомендуется использовать верхний

2) Видеоразъемы. Через них подключаются средства вывода изображения (мониторы, телевизоры и т.д.) Необходимо проверить наличие как минимум одного подходящего разъема (например, HDMI, DisplayPort. DVI-D) или использовать переходник.

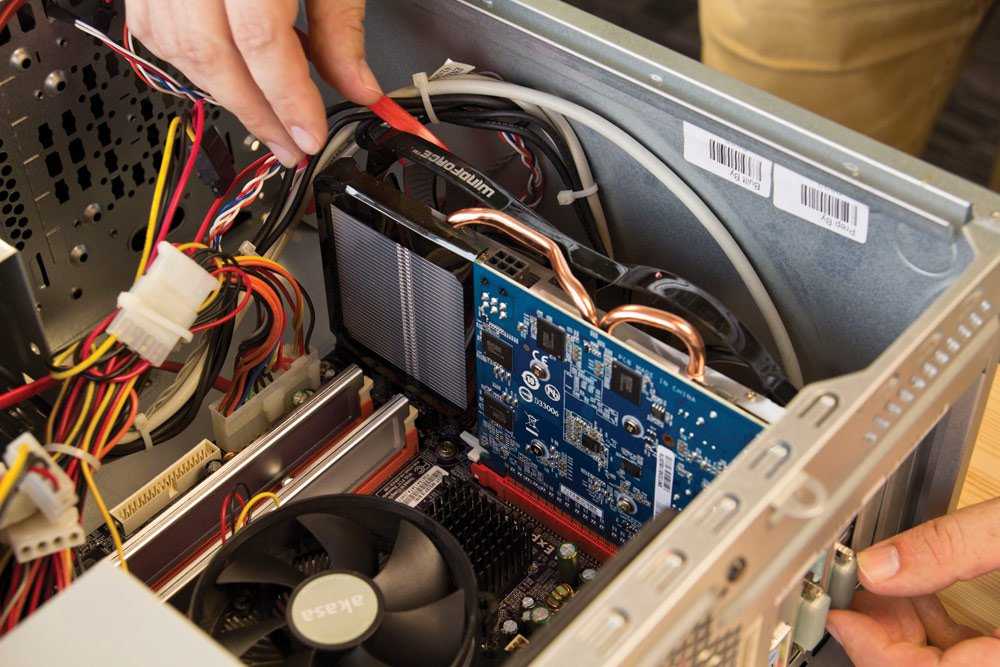

3) Габариты. Если видеокарта физически не помещается в корпус ПК – следует подобрать другой вариант. Длина, ширина и высота адаптера почти всегда указываются как на сайте производителя, так и в карточке товара на сайте магазина. Чаще всего ограничителем выступает параметр длины, поэтому производители корпусов обычно указывают максимальную длину видеокарты для конкретной модели. Если найти значение этого параметра не удалось – можно самостоятельно измерить расстояние от задней стенки корпуса (где расположены отверстия слотов расширения), до корзины с жесткими дисками. Не стоит забывать и о количестве занимаемых слотов расширения – карточки с массивной системой охлаждения могут занимать 2-3 слота.

Например: максимальная длина видеокарты для корпуса Zalman Z3 Plus – 360 мм.

4) Энергопотребление и дополнительное питание. Мощные игровые видеокарты потребляют куда больше энергии, чем бюджетные офисные, и для них требуется соответствующий блок питания. Можно ориентироваться на рекомендации производителя, обзоры, или советы на профильных форумах. Если планируется разгон видеокарты или процессора, у блока питания должен быть достаточный запас мощности. Как правило, в 2021 году для большинства систем с одним процессором и одной видеокартой, даже с учетом разгона, достаточно качественного блока питания мощностью в 650 Вт.

5) Соотношение производительности видеокарты и процессора. Несмотря на то, что актуальность вопроса «раскрытия» потенциала видеокарты процессором значительно преувеличена, слабый процессор действительно может стать узким местом игровой системы с мощной видеокартой, ограничивая частоту кадров в некоторых играх. Поэтому топовым игровым видеокартам для достижения максимальной производительности в играх требуется ЦП как минимум среднего сегмента.

Как совместимы между собой разные версии PCI-Express

Как вы уже поняли, со временем, видеокарты оснащаются новой улучшенной версией PCI-Express, которая обладает лучше пропускной способностью. Но что будет, если, скажем, графический чип c PCI-Express v. 4.0. запихнуть в старую материнскую плату, которая под капотом имеет лишь слот версии 2.0.

Сразу обрадуем владельцев старого железа: всё будет работать нормально, но с некоторыми нюансами. Четвертая версия «экспресса» на видеокарте подразумевает, что через коннектор сможет пройти определенное количество данных. Вторая версия «экспресса» на материнской плате не сможет пропустить через себя такое же большое количество информации, поскольку рассчитана она на меньшее количество. Отсюда и получается, что видеокарта будет работать медленнее. Но не думайте, что разница будет огромной. Зачастую, речь пойдет о нескольких процентах, если мы говорим о выработке железа в компьютерных играх. В синтетике традиционно, разница будет больше.

Так что по итогу? Совместима же? Как и говорилось выше — да. Но будет ограничивающий фактор в лице младшей версии PCI-Express. Причем работает это в обе стороны

То есть, не важно, где именно располагается устаревший формат коннектора, а где более новый. 2.0 на материнке ограничивает потенциальные возможности 4.0 на видеокарте точно также, как и 2.0 на видеокарте тормозит работу 4.0 на доске

Для пущей наглядности проведем аналогию. Это очень похоже на работу дуэта из видеокарты и процессора. Если вы поставите видеокарту премиального сегмента в паре с бюджетным ЦПУ, то столкнетесь с невероятно красивыми текстурами, которые не будут успевать прогружаться из-за того, что камень будет забит под завязку. Ситуация будет выглядеть не лучше, если комплектующие поменять местами. Высокопроизводительный процессор с легкостью будет обрабатывать все математические и физические расчеты в игре, но количество кадров при этом останется не удовлетворительным из-за слабых возможностей графического адаптера. В общем, следует во всем соблюдать баланс, как и завещал нам Будда.

Подводим итоги

Учитывая все вышесказанное, для мультимедийных или игровых компьютеров подойдет недорогая плата, выполненная на сокете 1151 и оснащенная чипсетом Intel В250/Н270 или же В350/Н370.

Мощные игровые компьютеры также могут собираться на плате с сокетом 1151, но нужно позаботиться о том, чтобы в ней была мощная система питания процессора, а также чипсет Intel В250/Н270 или Z270, если планируется разгон. При покупке процессоров восьмого поколения карта приобретается на чипсете Intel В350/Н370 или Z370. Модели игровой серии будут отличаться более качественными звуковой и сетевой картами.

Если покупка компьютера планируется для решения профессиональных задач наподобие рендеринга видео или каких-то других объемных приложений, оптимальным решением станет покупка платы на сокете АМ4, предназначенном под многопоточный процессор AMD Ryzen, работающий на чипсете В350/Х370.

Формат размера, количество и типы разъемов нужно выбирать по необходимости. Среди производителей лучше всего отдавать предпочтение известным компаниям, таким как ASUS, MSI, ASRock и Gigabyte. Так можно получить материнскую плату, имеющую наиболее оптимальное соотношение цены, качества и функциональности, а также полностью удовлетворяющую требования пользователя по минимально возможной стоимости.

Понравилась статья? Поделиться с друзьями:
Компьютерная помощь
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
