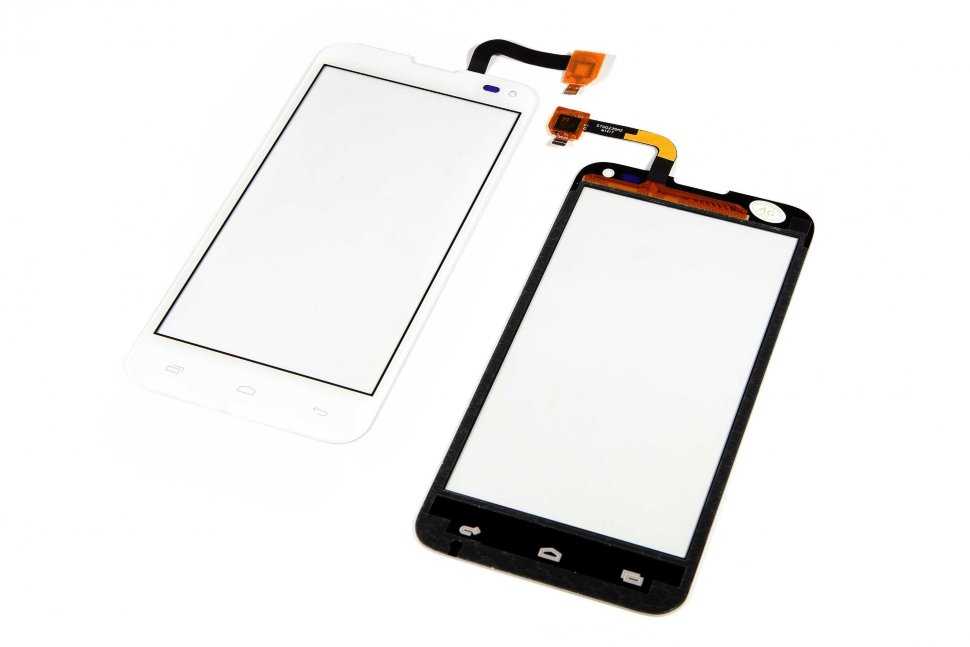

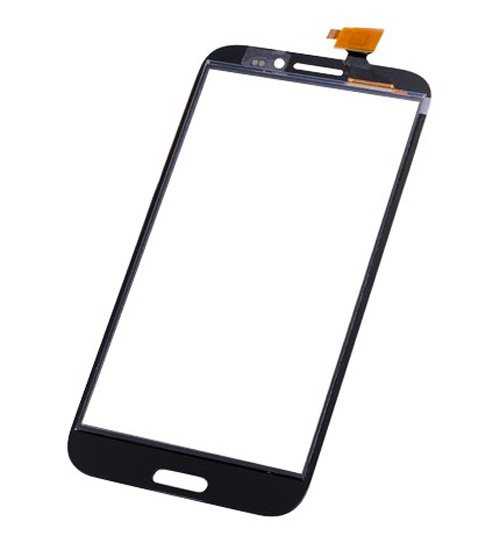

Что такое тачскрин на телефоне или смартфоне

Резистивные (Resistive)

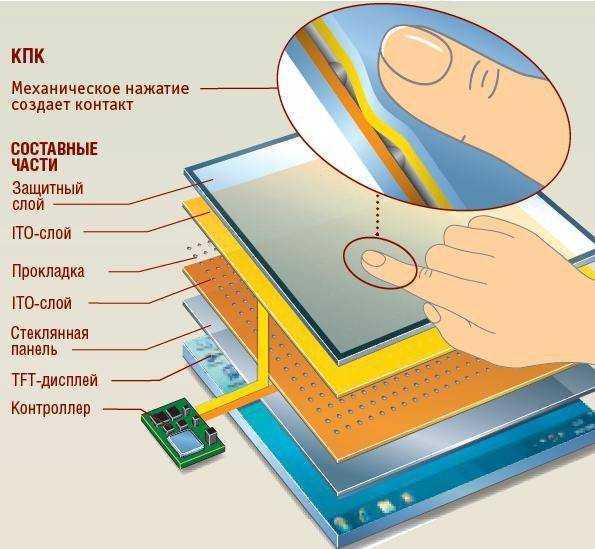

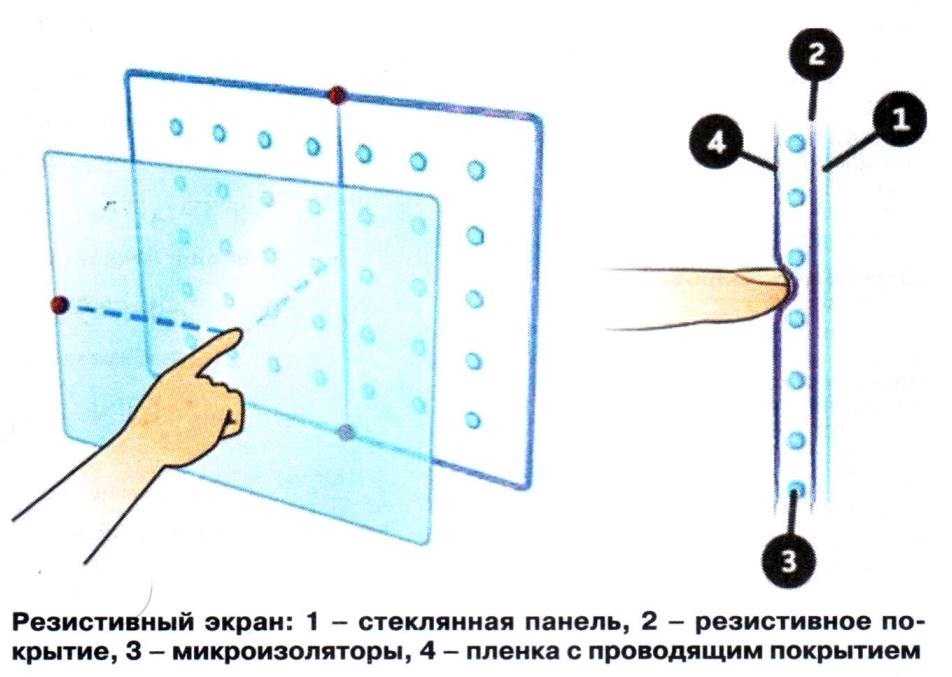

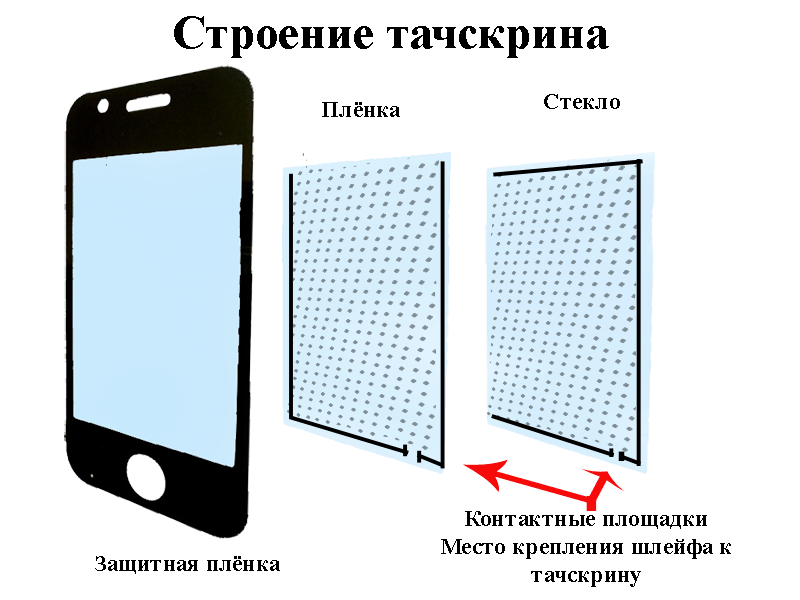

Представленный вид состоит из пары пластин из пластмассового материала, внутри которых находится сеточка, проводящая ток, ширина которой достигает не более 1-2 миллиметров. Такую же сетку можно увидеть при разборе ЖК экрана телевизора или компьютерного монитора. Их можно смело назвать «недавним прошлым», «на пятки» которым наступают емкостные экраны.

Также между данными пластинами имеется слой из диэлектрического материала, что дает проводить внутри любого сенсорного устройства определенную совокупность программных средств, а они уже обеспечивают взаимодействие всех имеющихся программ.

То есть, при касании на определенную зону экрана, вы запускаете некий процесс реализации той или иной функции телефона, аппарата и т.д. Координатные точки прикосновения к экрану (X и Y), способствуют запуску определённого, ранее запрограммированного алгоритма действий.

Резистивные имеют свои подвиды:

четырехпроводные – состоят они из одной панели из стекла и мембраны из пластика, поверхность которых покрывает резистивное обеспечение экрана. Все свободное место между панелью и мембраной занимают изоляторы. При нажатии на сенсорный экран, происходит замыкание панели и мембраны, что приводит к началу работы требуемой координаты прикосновения, тем самым происходит запуск той или иной функции телефона (меню, просмотр фотографий, разблокировка экрана и т.д.);
пятипроводные — в данном варианте тачскрина на мембрану наносится не резистивное обеспечение, а проводящее. Это дает более сильную надежность при использовании, даже если мембрана будет повреждена в некоторых местах, аппарат будет продолжать функционировать.

Также имеются и восьмипроводные, которые, хоть и в состоянии работать с вашими прикосновениями более точно, зато никак не способны повысить уровень надежности при использовании.

Процесс считывания данного типа тачскрина следующий:

На верхний электрод даётся напряжение +5В, нижний при этом проводит заземление. Левый с правым соединяются коротко и проверяется напряжение на них. Это напряжение соответствует Y-координате экрана.
Аналогично на левый и правый электрод подаётся +5В и «земля», с верхнего и нижнего считывается X-координата.

Сопротивление на контактах сенсорного экрана слудующее:

Y-,Y+=550 Om (без нажатия);
X-,X+=350 Om (без нажатия);
Y+,X+=от 0,5-до 1,35 kOm (замеры произведены были в разных углах экрана, при нажатии, а, не касаясь его — сопротивление равно бесконечности);
Y-,X-=от 1,35-до 0,5 kOm (замеры производились в разных углах экрана при нажатии, а, не касаясь его — сопротивление равно бесконечности).
В разных видах сенсорных экранов сопротивление может колебаться от большего к меньшему.

Если говорить о резистивных тачскринах в целом, то стоит отметить их невысокую стоимость, легкость в управлении: вам не нужно использовать только свои пальцы, для его начала действия можно производить нажатие и в перчатках, и с помощью пластиковой карты, пером.

Данного рода экраны можно наблюдать в медслужбах, в терминалах для оплачивания, в промышленности, КПК и т.д. Они не особо устойчивы к температурным изменениям и неловким движениям руки или иного предмета.

Но резистивные экраны имеют и недостатки:

довольно низкая степень проникания световых лучей;
на нем быстрее появляются царапины, удары, трещины, пятна от пальцев;
малое количество нажатий для полного исчерпания жизнедеятельности экрана. Их порядка тридцати четырех миллионов раз;
не возможности реализации мультитач;
нет возможности использовать функции экрана со скольжением по нему, только потребуется однократное нажатие.

Как работает тачскрин

Тачскрин, будь это резистивный или емкостной тип, представляет собой прозрачную панель из стекла или пластика поверх экрана. В емкостных экранах с внутренней стороны устанавливается прозрачная пленка из резистивного материала. А в каждом углу по одному электроду, что проводят низковольтное напряжение переменного типа. В момент, когда палец касается к поверхности, происходит утечка напряжения, что улавливает контроллер и дает понять электронике, в какой точке произошло касание.

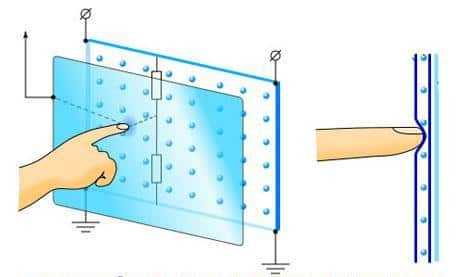

Резистивные экраны устроены несколько иначе. Вместо тонкой пленки используется гибкая мембрана, что при надавливании соприкасается. Контроллер так же улавливает изменение сопротивления, после чего передает информацию о координатах прикосновения остальной электронике.

Так как тачскрины не способны передавать тактильные ощущения, в качестве альтернативы часто используется вибромотор. При каждом нажатии срабатывает легкая вибрация, что позволяет легко понимать, когда происходит ввод данных.

В современных устройствах и бытовой технике резистивные тачскрины используются редко. Обычно такое исполнение встречается в терминалах для считывания данных, некоторых микроволновых печах и прочей технике бытового/не бытового назначения. Поскольку такое исполнение отличается высокой толщиной и низкой отзывчивостью. Тогда как емкостные варианты лишены таких недостатков и с успехом пользуются в нетбуках, смартфонах, планшетах и т.д.

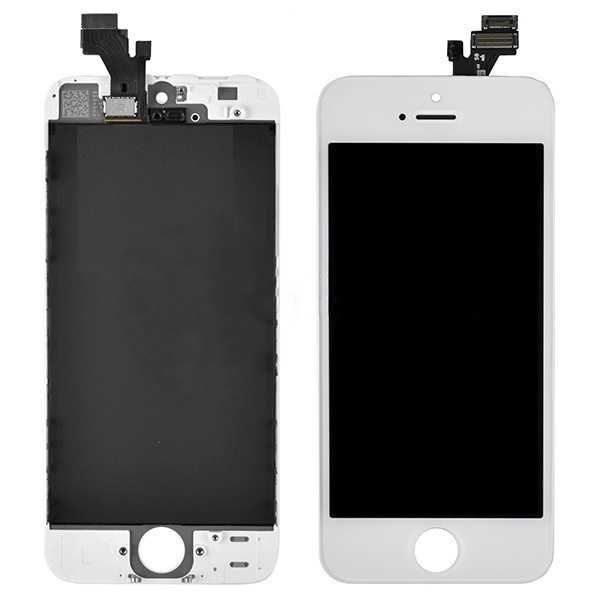

Стоит так же отметить, что с целью уменьшения общей толщены тачскрина и экрана, производители стали совмещать обе детали в одну конструкцию. Если раньше разбитый тачскрин без труда заменялся аналогом отдельно. То после совмещения отделить тачскрин от рабочего дисплея сложно и при наличии соответствующего оборудования. Экран легко трескается, поэтому целесообразней менять модуль целиком.

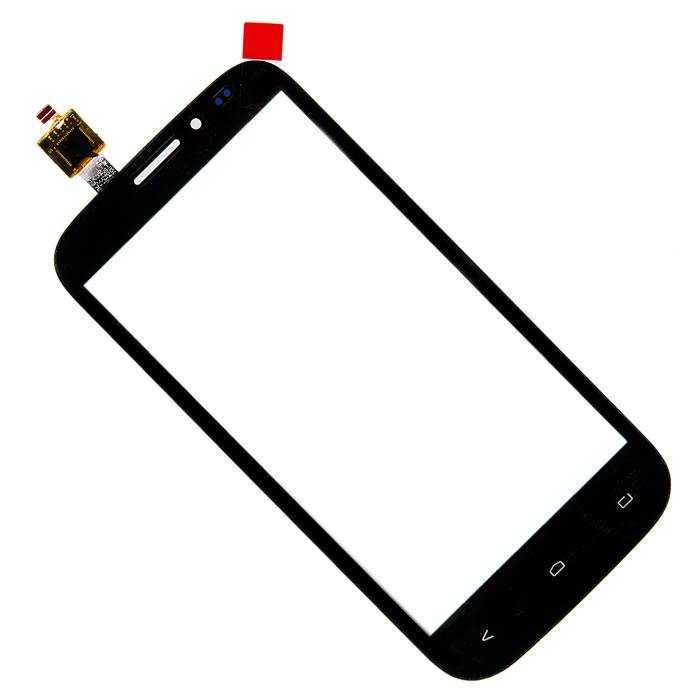

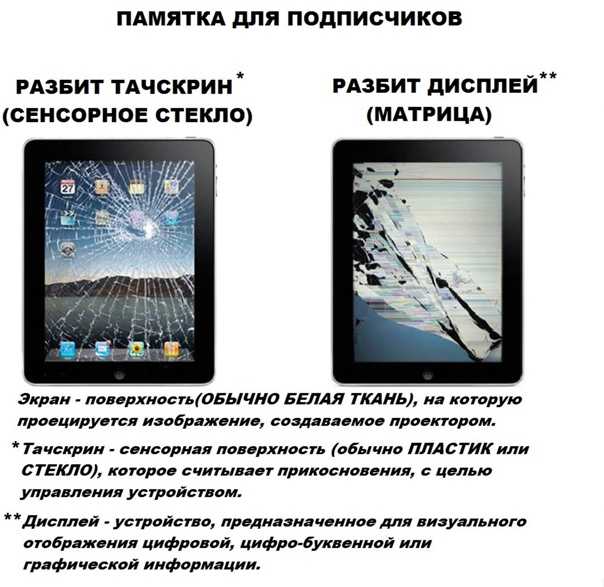

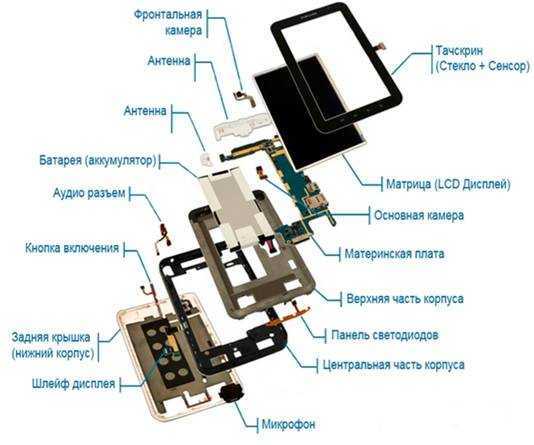

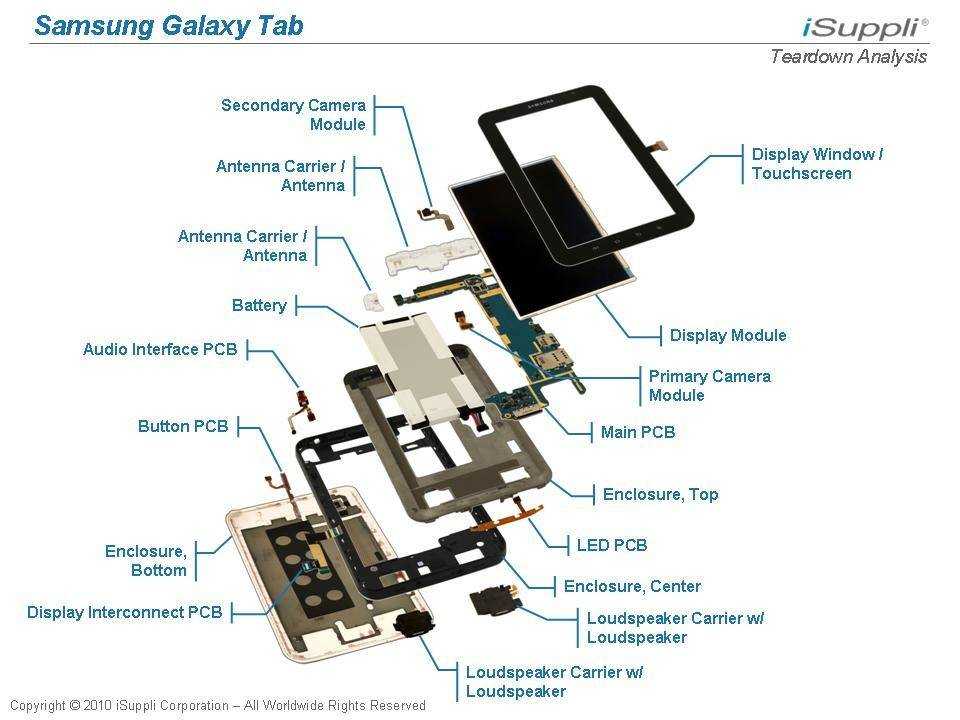

Полная разборка девайса

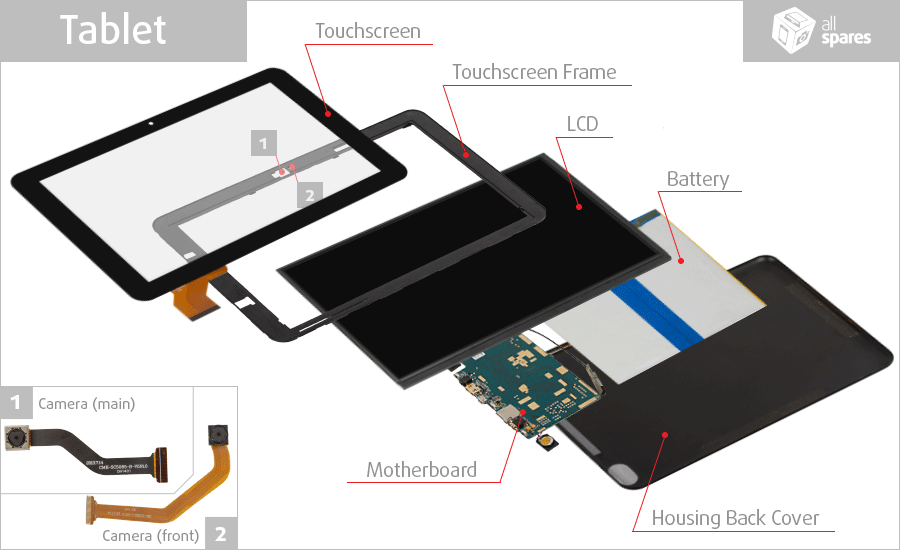

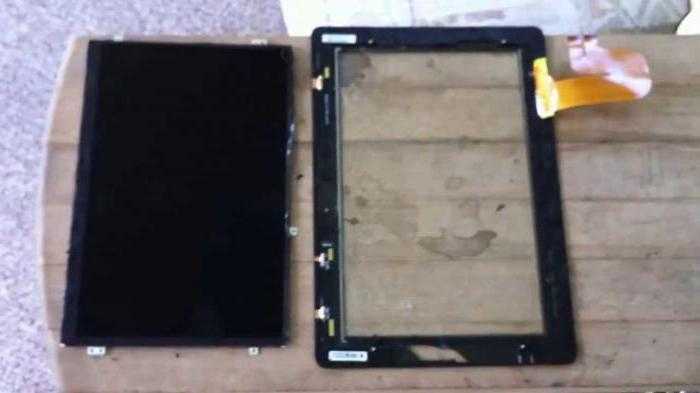

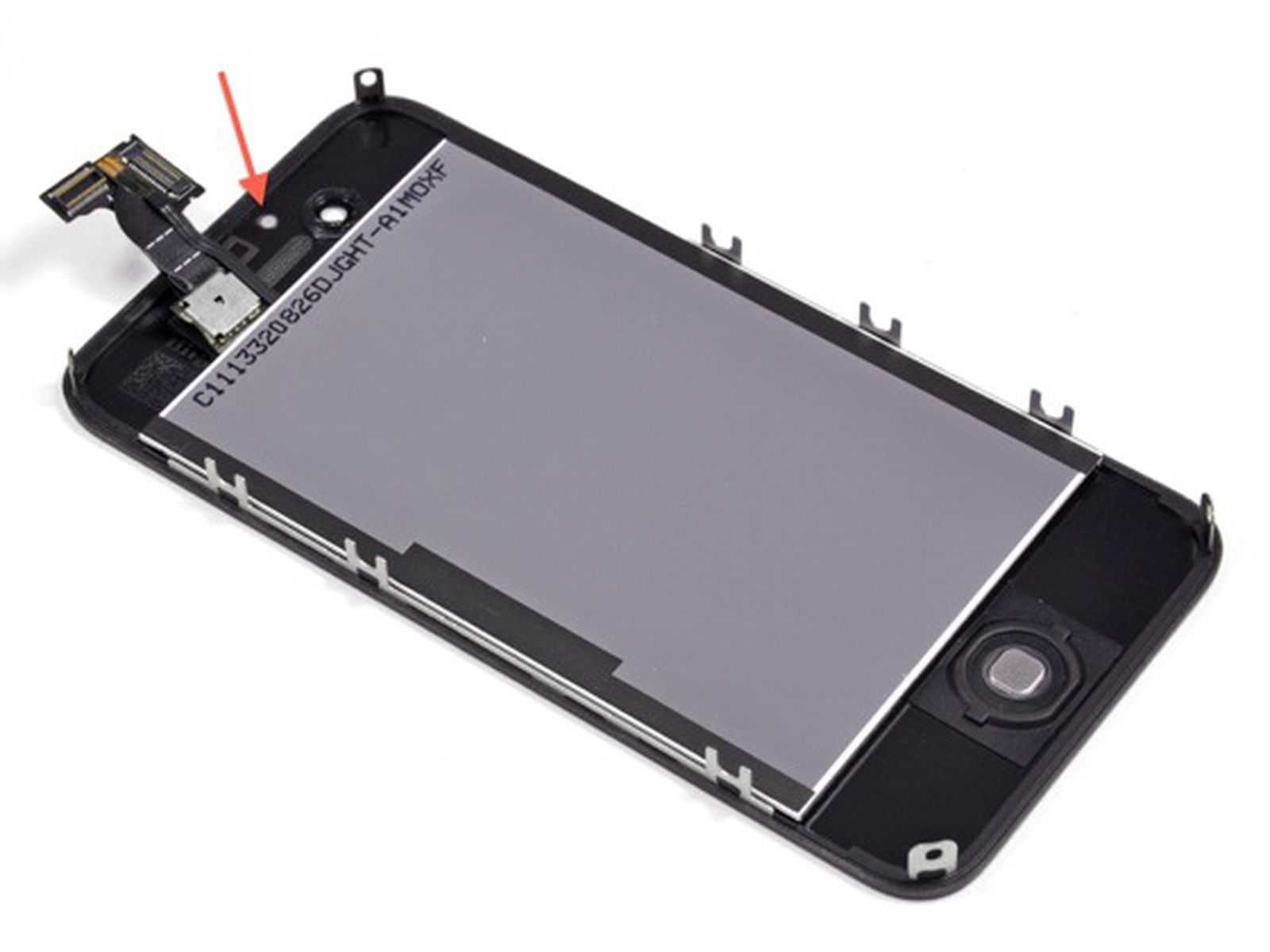

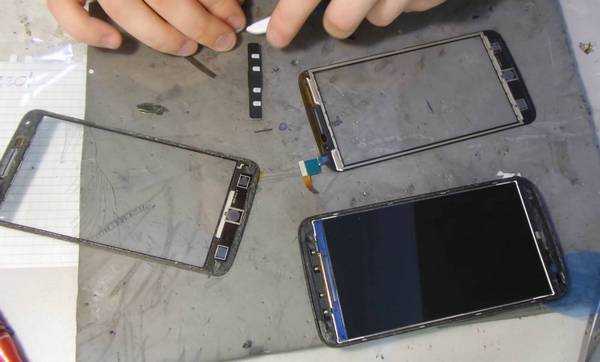

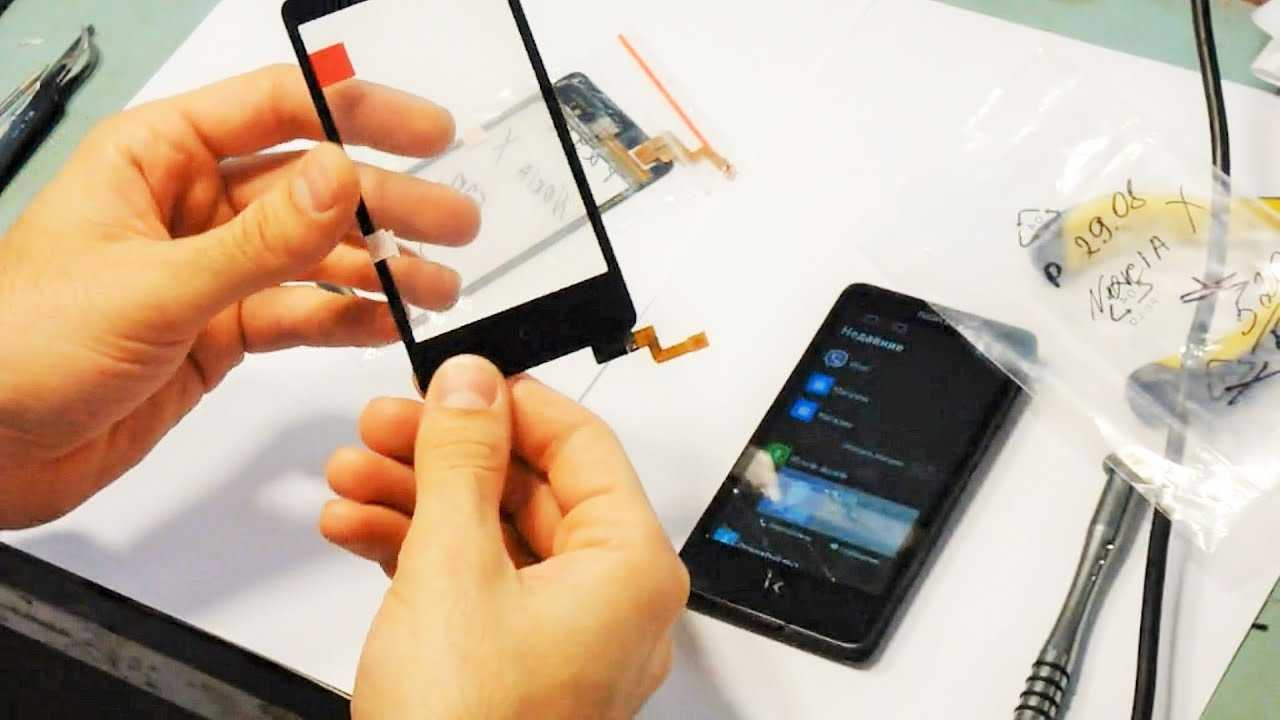

Замена тачскрина на планшете своими руками производится довольно сложно. Начать необходимо со снятия поврежденного экрана. Для этого нужно взять фен и прогреть им корпус девайса.

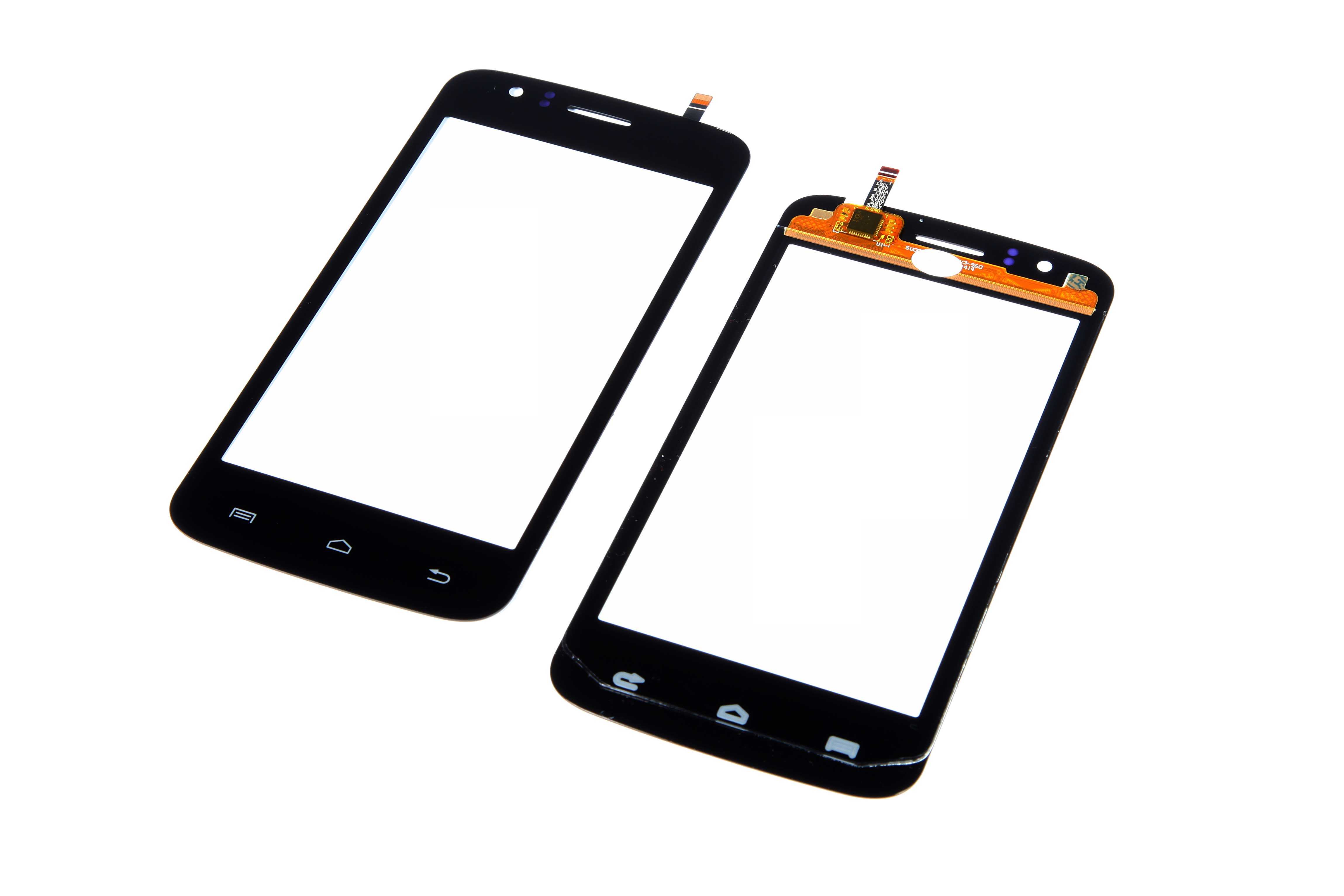

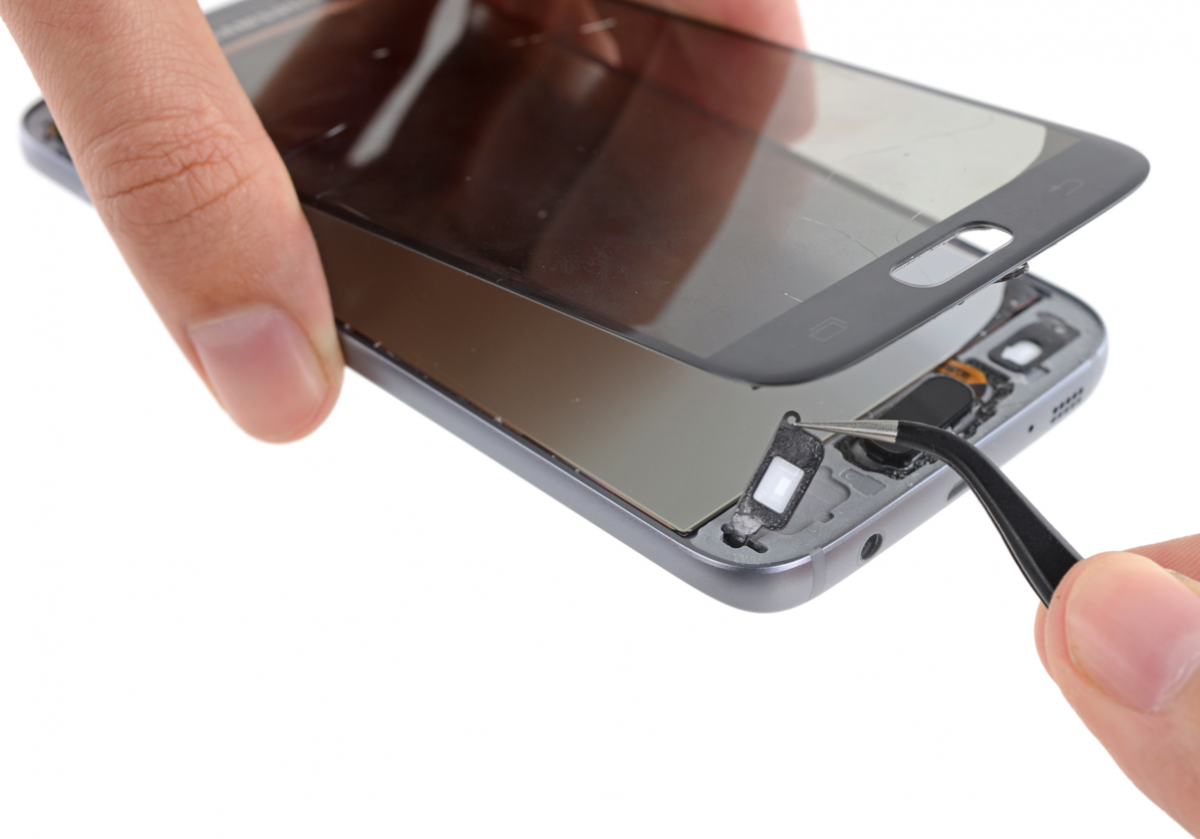

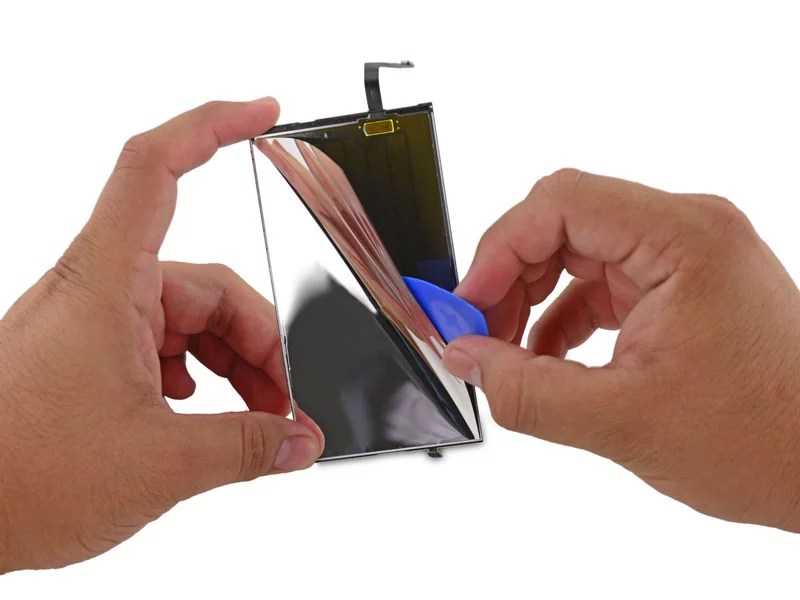

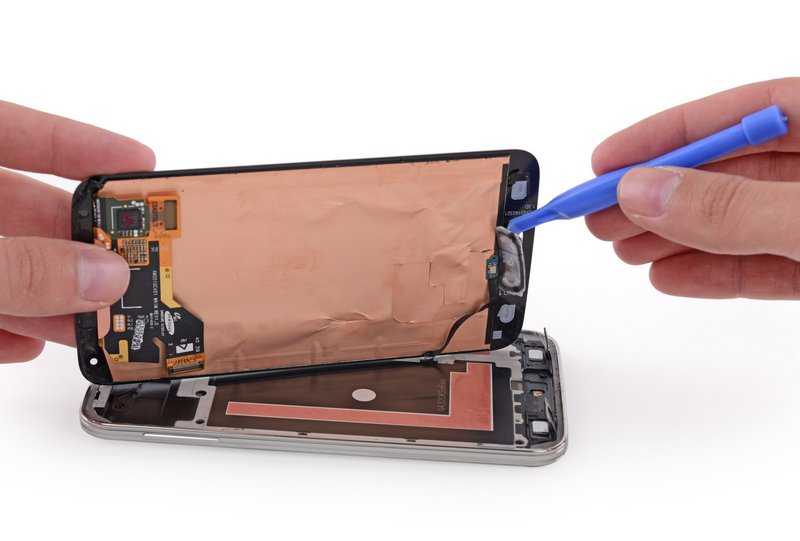

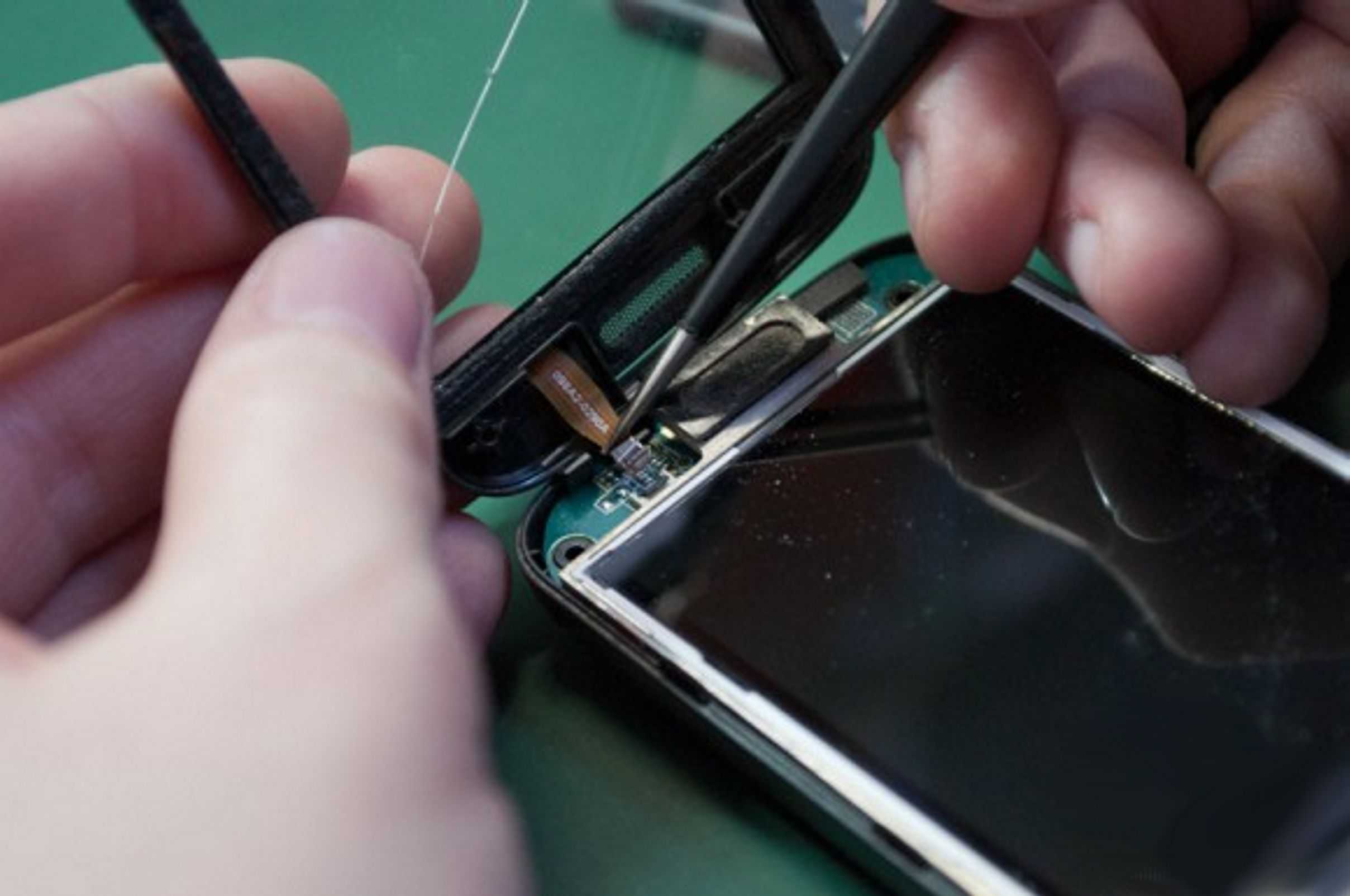

На втором этапе надо канцелярским ножом аккуратно поддеть экран и провести по периметру. Если вы все правильно сделаете, то сможете легко достать экран.
Когда вы снимите экран, необходимо избавиться от остатков скотча. Для этого можете использовать нож или пинцет.
Если экран был сильно поврежден, то необходимо тканью или салфеткой убрать остатки стекла.
Итак, мы сняли поврежденную деталь. Что делать дальше? Перед установкой экрана нужно снять все защитные пленки и различные наклейки.

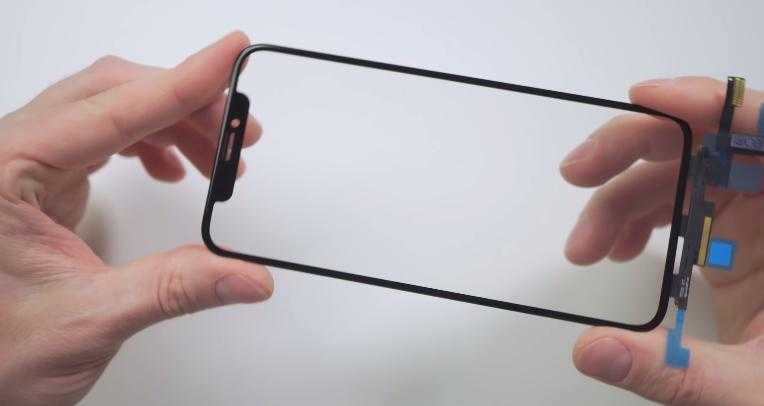

Новый тачскрин необходимо положить на свое устройство, где был поврежденный экран. Аккуратно нажимайте на него и проводите пальцами по периметру, чтобы он равномерно зашел в корпус.

На этом все. Остается только собрать крышку и закрепить шлейф. После таких манипуляций рекомендуется наклеить защитную пленку, чтобы уберечь тачскрин от повреждений. Как правило, этой пленки хватает на год использования. Если вы провели качественную замену экрана, то можете включать гаджет и использовать его в прежнем режиме. Замена тачскрина на «Самсунг» и других популярных устройствах производится по этому принципу.

Слой сенсора на экране

И несмотря на то, что слой сенсора находится у нас прямо перед глазами прямо под защитным стеклом самого дисплея, в высококачественных экранах вы его не увидите, т.к. производят эти ячейки из полностью прозрачных материалов, таких как оксид индия, олово. Однако в некоторых бюджетных вариантах сетку сенсора можно увидеть, если посмотреть на выключенный экран под углом на солнце или под лампой.

Но такой “бутерброд” из дисплея, сенсора и защитного стекла перестал устраивать некоторых производителей. Желая снизить толщину модуля, компания Samsung сумела установить чувствительные электроды прямо между субпикселями OLED экрана, что упростило конструкцию, а также повысило прозрачность и яркость.

При этом создаваемое слоем сенсора поле выходит достаточно далеко за пределы экрана, поэтому даже толстые стекла не создадут ему никаких преград, не говоря уже про стекло Gorilla Glass в iPhone.

Именно по этой причине до выхода первого iPhone такой тип экранов использовался в различных терминалах на улице, так как дисплеи можно было закрыть толстым стекло вплоть до 18 мм толщины без потери чувствительности.

Чувствительные к давлению сенсорные экраны — 3D Touch

Идейным предшественником сенсорных экранов, чувствительных к давлению, стала фирменная технология Apple, под названием Force Touch, применявшаяся в умных часах компании, MacBook, MackBook Pro и Magic Trackpad 2.

Опробовав на этих устройствах интерфейсные решения и различные сценарии использования распознавания силы нажатия, Apple начала внедрение похожего решения в свои смартфоны. В iPhone 6s и 6s Plus распознавание и измерение давления стало одной из функций тачскрина и получило коммерческое наименование 3D Touch.

Хотя в Apple и не скрывали, что новая технология лишь модифицирует привычные нам емкостные сенсоры и даже показали схему, в общих чертах объяснявшую принцип ее действия, подробности об устройстве сенсорных экранов с 3D Touch появились только после того, как первые iPhone нового поколения были разобраны энтузиастами.

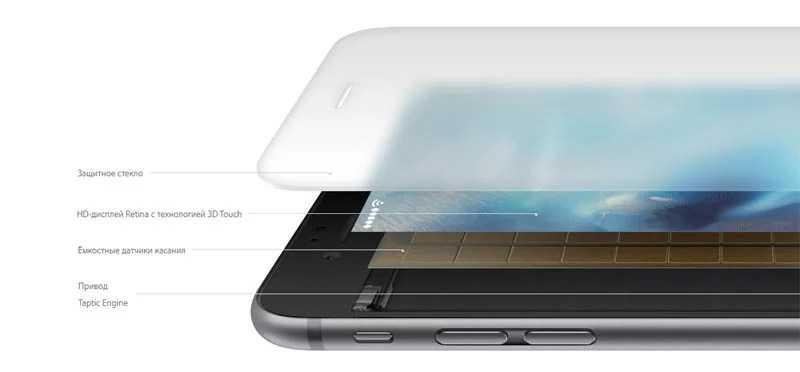

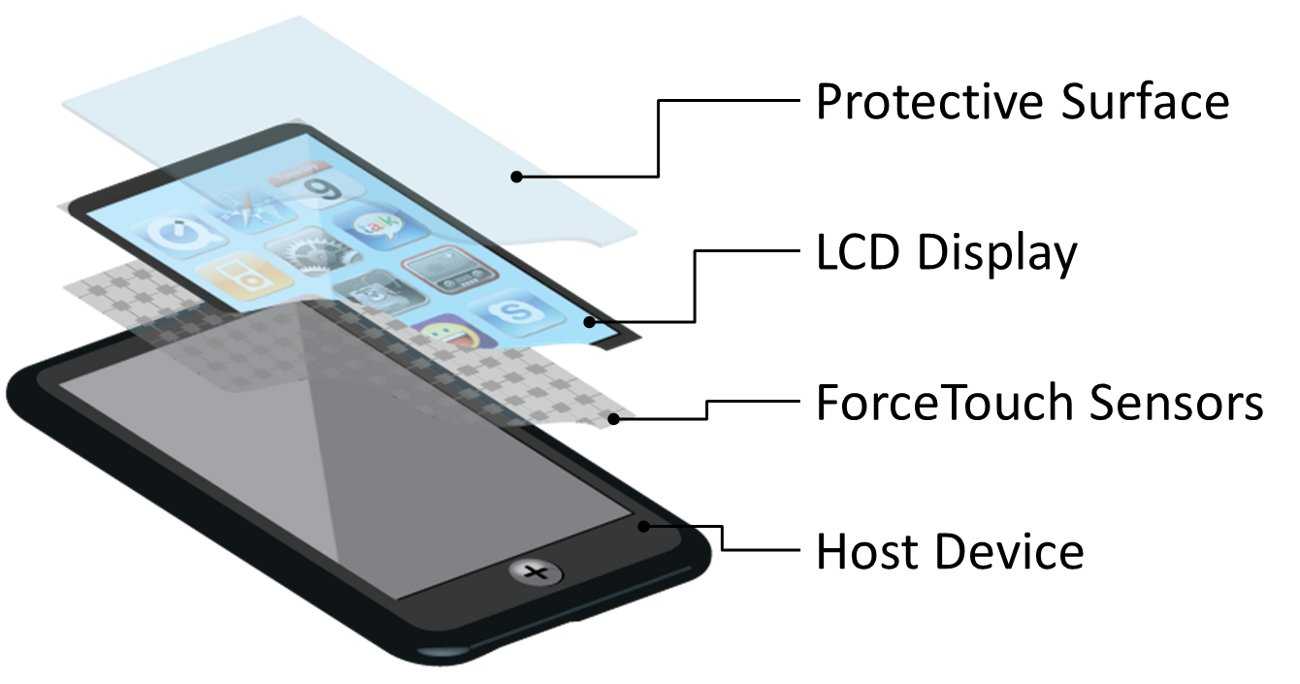

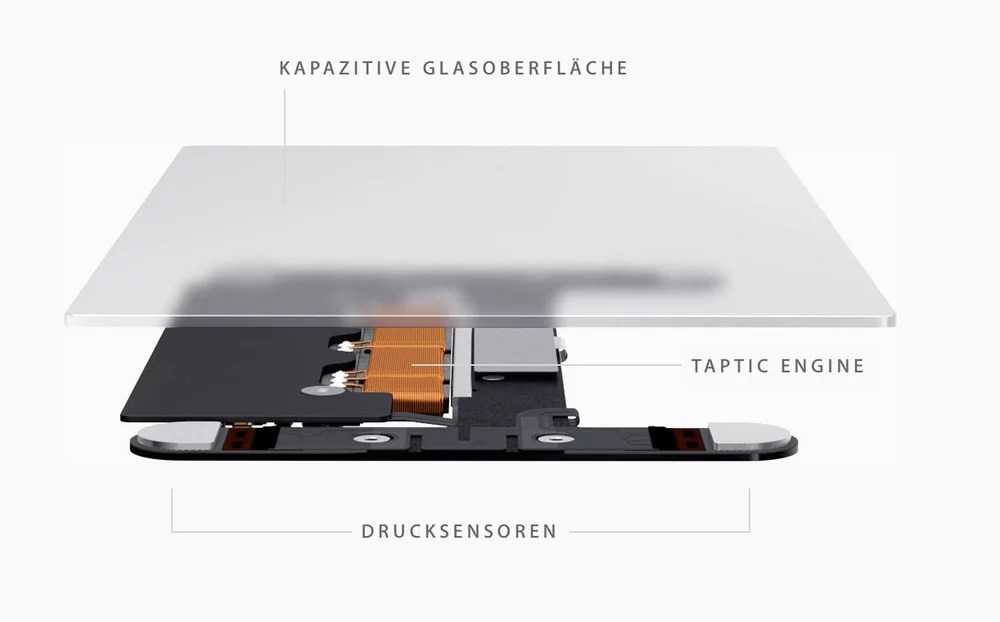

Для того, чтобы научить емкостной сенсорный экран распознавать нажатия и различать несколько степеней давления, инженерам из Купертино потребовалось пересобрать бутерброд сенсорного экрана. Они внесли изменения в отдельные его части и добавили к емкостному еще один, новый слой. И, что интересно, делая это, они явно вдохновлялись устаревшими резистивными экранами.

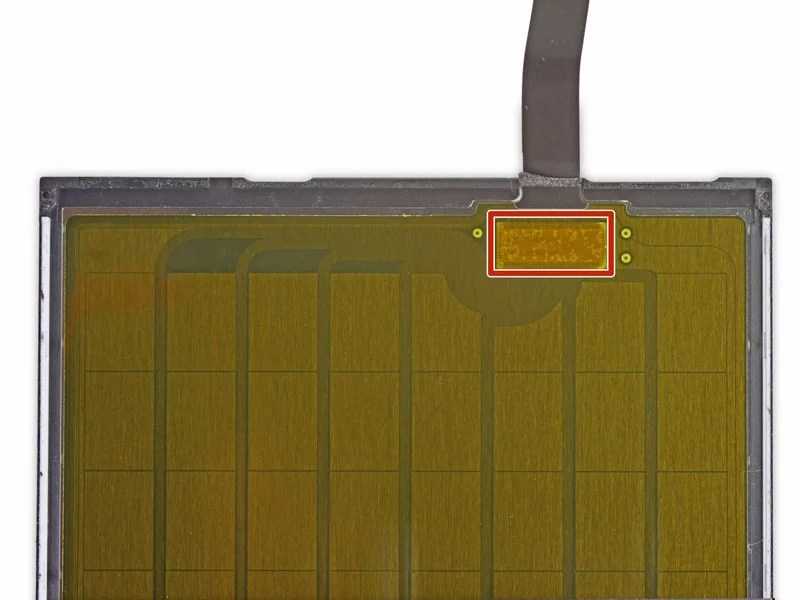

Сетка емкостных сенсоров осталась без изменений, однако она была перенесена назад, ближе к матрице. Между набором электрических контактов, следящих за местом прикосновения к дисплею, и защитным стеклом был интегрирован дополнительный массив из 96 отдельных датчиков.

Его задача заключалась не в том, чтобы определить местоположение пальца на экране iPhone. С этим по-прежнему отлично справлялся емкостный тачскрин. Эти пластины необходимы для обнаружения и измерения степени изгиба защитного стекла. Компания Apple специально для iPhone заказала у Gorilla Glass разработку и производство такого защитного покрытия, которое бы сохраняло прежнюю прочность и, в то же время, было достаточно гибким, чтобы экран мог реагировать на давление.

На этой разработке можно было закончить материал, повествующий о сенсорных экранах, если бы не еще одна технология, которой несколько лет назад прочили большое будущее.

Ёмкостные сенсорные экраны

Вот мы и подобрались к хорошо знакомым нам ёмкостным сенсорным экранам. Такие устанавливаются во всех современных смартфонах и планшетах. Вот только они тоже делятся – на два подтипа: обычные ёмкостные и проекционно-ёмкостные тачскрины.

Обычные ёмкостные сенсорные экраны

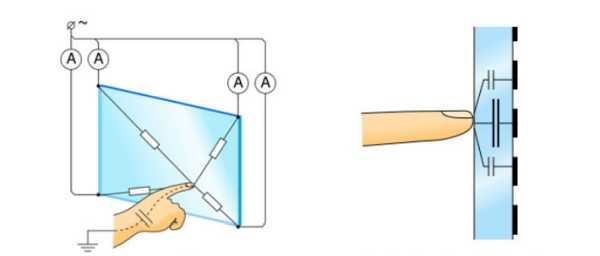

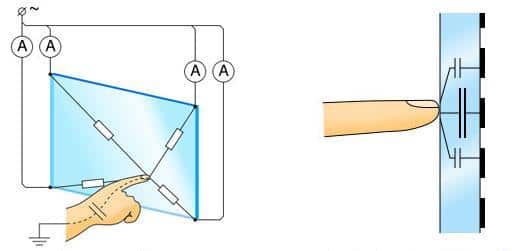

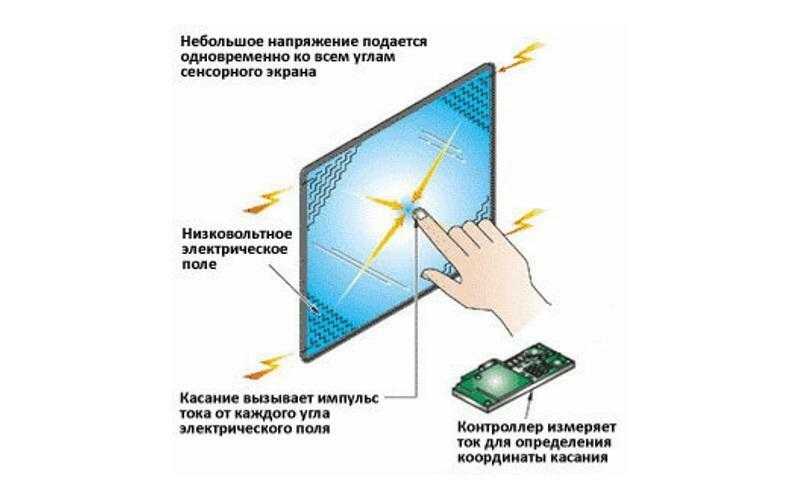

В этом случае стекло покрыто токопроводящим слоем, а в углах экрана располагаются электроды, которые подают переменное напряжение. Когда Вы касаетесь экрана, то происходит утечка тока. В зависимости от расстояния до каждого из углов, где расположены электроды, высчитывается точка нажатия. Естественно, работает такое нажатие только с токопроводящим предметом, например, с пальцем человека. При использовании данной технологии мультач также реализовать нельзя.

Проекционно-ёмкостные сенсорные экраны

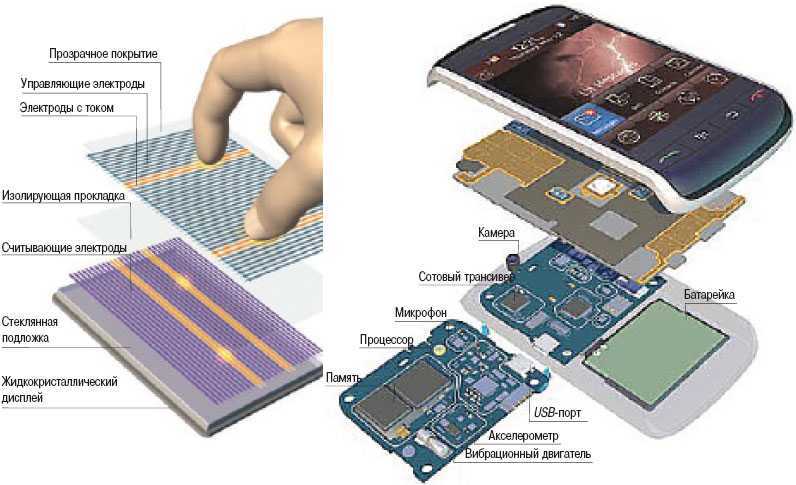

Более современные экраны имеют на внутренней стороне дисплея сетку электродов. Прикосновение к одному из них при помощи пальца приводит к образованию конденсатора, ёмкость которого измеряется для последующих вычислений и действий. Такие экраны позволяют реализовать мультитач, так как можно создать несколько конденсаторов одновременно. В других типах сенсорных экранов вычисление нескольких нажатий одновременно невозможно.

Слева — ёмкостный сенсорный экран, справа — проекционно-ёмкостный сенсорный экран

К плюсам ёмкостных экранов можно отнести возможность реализации мультитача (только в проекционно-ёмкостных), надёжность, отсутствие необходимости давления (сильного нажатия) на дисплей, высокое светопропускание. К минусам ёмкостных тачскринов относится цена (они достаточно дороги в производстве), невозможность работы со стилусом. Последнее является минусом далеко не для всех. К тому же, сейчас уже имеются специальные стилусы для работы с ёмкостными тачскринами. Так что основным минусом остаётся более высокая производственная стоимость по сравнению с резистивными тачскринами.

Существуют также и другие сенсорные экраны и тачскрины, но в повседневной жизни они встречаются значительно реже.

Сенсорные экраны:

Резистивные сенсорные экраны
Матричные сенсорные экраны
Поверхностно-ёмкостные сенсорные экраны
Проекционно-ёмкостные сенсорные экраны
Сенсорные экраны на поверхностно-акустических волнах

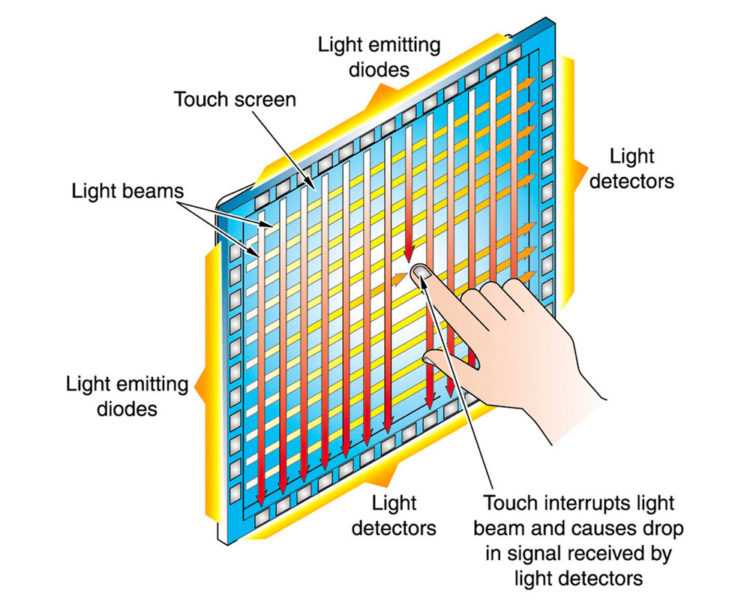

Инфракрасные сенсорные экраны

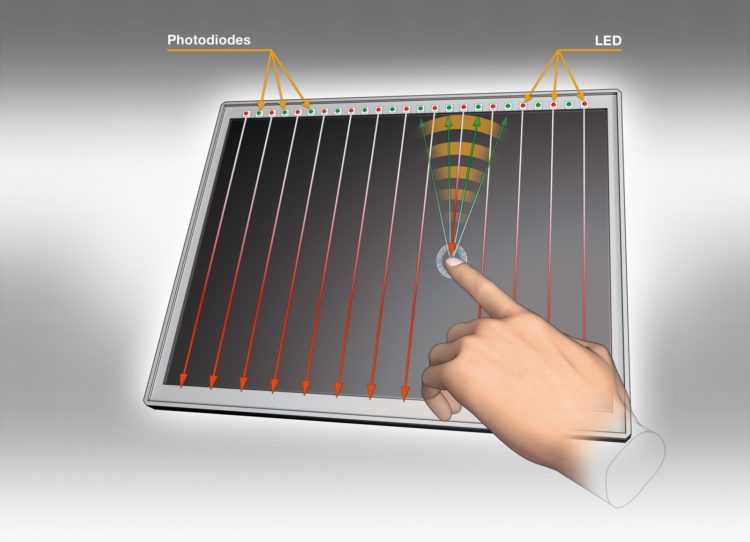

Оптические сенсорные экраны
Тензометрические сенсорные экраны
Индукционные сенсорные экраны

Резистивный тачскрин – устаревшая технология

Существует несколько систем, применяемых для создания сенсорных экранов. Наиболее распространены резистивная и емкостная технологии, имеющие серьезные отличия.

В старых смартфонах устанавливались именно резистивные экраны, требующие использования стилусов (небольших указок, с помощью которых пользователь задавал команды телефону). Резистивная система представляет собой стекло, покрытое упругой пленкой и слоем, проводящим электричество.

Между этими двумя элементами сохраняется пустое пространство. Поверхность дисплея защищается специальным покрытием, оберегающим экран от царапин и других механических повреждений. Но для лучшей защиты предусматривается пленка (она шла в комплекте со старыми смартфонами).

Резистивные тачскрины имеют ряд недостатков:

необходимость осуществлять нажатие на экран (прикосновения более удобны);
калибровка экрана, возникающая в результате перераспределения массы изолирующего слоя;
быстрое ухудшение качества тачскрина (появление трещин, царапин, пятен и пр.);
малый срок службы, что объясняется как раз быстрым появлением повреждений;
отсутствие возможности скольжения (как на современных смартфонах) и пр.

Сегодня резистивные тачскрины встречаются все реже. Производители смартфонов от них отказались, в основном теперь они используются в банкоматах и различных терминалах.

Как сохранить данные при неработающем дисплее

Если экран смартфона перестал работать окончательно и вы хотите сохранить файлы, имеющиеся на телефоне, Вам придётся использовать обычный ПК и специальную программу.

Broken Android Data Extraction

iSkysoft разработали программу, которая позволяет сохранить или восстановить необходимую информацию со сломанных телефонов. Для этого установите приложение Android Data Extraction на компьютер и следуйте инструкции.

Инструкция

Подключите смартфон к компьютеру при помощи провода.
Откройте программу, раздел «Извлечение данных» (Поврежденные устройства).
Выберите тип файла для восстановления.
Укажите текущее состояние смартфона: а) «Сенсор не работает»; б) «Чёрный/сломанный дисплей».
Введите название смартфона и модель. Затем нажмите «Следующее» и «Подтвердить».
Отключите смартфон.
Продолжите процесс сохранения данных на компьютере.

Сенсорный экран современных смартфонов довольно хрупкий, поэтому в его работе легко может произойти сбой. Вы всегда можете попробовать восстановить работу тачскрина самостоятельно или сдать его в ремонт, если поломка окажется сложной.

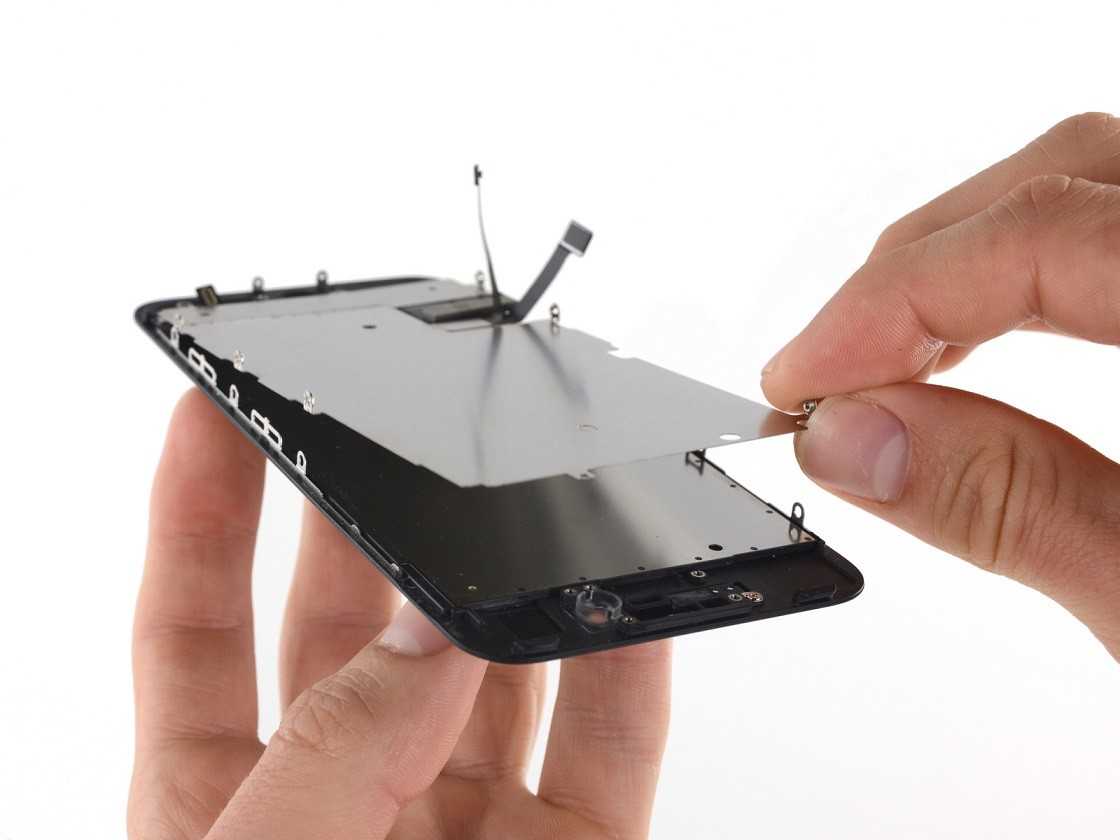

Почему не работает экран после замены

Если деталь была проверена до установки, но после окончательно установки она ведет себя как неисправная, то есть несколько основных причин. Ошибка при установке или вкрученный болтик. Ошибка при установке может быть, как в плохо закрепленном шлейфе, так и его повреждении. А с вкрученном болтиком все хуже. Очень часто такое происходит на iPhone. Если болтик был вкручен не того размера на другое посадочное место, то скорее всего повредилась плата или микросхема. Еще один из признаков такой ошибки — это полосы на экране.

Дальнейший ремонт и диагностику придется начинать уже с материнской платы устройства.

Емкостный сенсорный экран

Если в резестивных сенсорных экранах компьютер регистрирует изменение проводимости, последовавшее за нажатием на экран, непосредственно между слоями сенсора, то емкостные сенсоры фиксируют прикосновение непосредственно.

Человеческое тело, кожа — хорошие проводники электричества и обладают электрическим зарядом. Обычно это замечаешь пройдясь по шерстяному ковру или сняв любимый свитер, а затем прикоснувшись к чему-либо металлическому. Все мы знакомы со статическим электричеством, испытывали его действие на себе и видели крошечные искры, срывающиеся с наших пальцев в темноте. Более слабый, незаметный обмен электронами между человеческим телом и различными проводящими поверхностями происходит постоянно и именно его фиксируют емкостные экраны.

Первые такие тачскрины назывались поверхностно-емкостными и были логичным развитием резистивных сенсоров. В них всего один проводящий слой, похожий на тот, что использовался ранее, устанавливался прямо поверх экрана. К нему также присоединялись чувствительные электроды, на этот раз по углам сенсорной панели. Следящие за напряжением на электродах датчики и их программное обеспечение были сделаны заметно чувствительнее и теперь могли улавливать малейшие изменения в течении электрического тока по экрану. Когда палец (другой проводящий ток предмет, например, стилус) касается поверхности с поверхностно-емкостным тачскрином, проводящий слой немедленно начинает обмениваться с ним электронами, а микроконтроллер это замечает.

Появление поверхностно-емкостных тачскринов стало прорывом, однако из-за того, что нанесенный прямо поверх стекла токопроводящий слой было легко повредить, они не были пригодны для устройств нового поколения.

Для создания первого iPhone потребовались проекционно-емкостные сенсоры. Этот тип тачскринов быстро стал наиболее распространенным в современной потребительской электронике: смартфонах, планшетах, ноутбуках, моноблоках и прочих бытовых устройствах.

Верхний слой экрана с тачскрином этого типа выполняет защитную функцию и может быть сделан из закаленного стекла, например, знаменитого Gorilla Glass. Ниже располагаются тончайшие электроды, образующие сетку. Поначалу их накладывали друг на друга в два слоя, затем для уменьшения толщины экрана стали располагать на одном уровне.

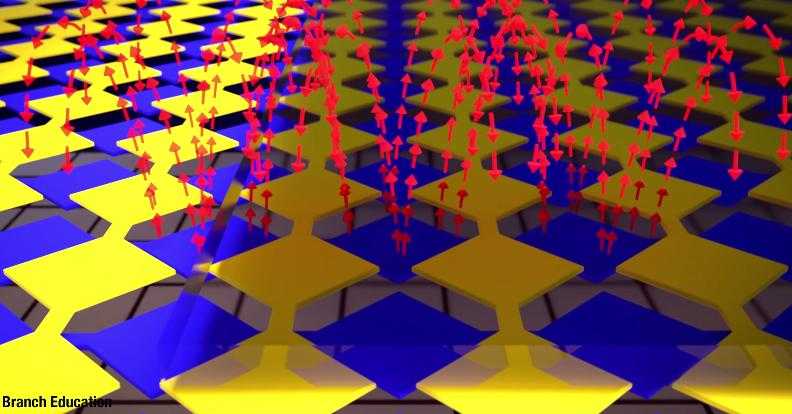

Выполненные из полупроводниковых материалов, в том числе уже упоминавшегося оксида индия-олова, эти токопроводящие волоски создают электростатическое поле в местах своего пересечения.

Когда палец касается стекла, за счет электропроводных свойств кожи он искажает локальное электрическое поле в местах ближайших пересечений электродов. Это искажение может быть измерено, как изменение емкости в отдельно взятой точке сетки.

Поскольку массив электродов делается достаточно мелким и плотным, такая система способна отслеживать касание очень точно и без проблем улавливает сразу несколько прикосновений. Кроме того, отсутствие дополнительных слоев и прослоек в бутерброде из матрицы, сенсора и защитного стекла положительно сказывается на качестве изображения. Правда, по той же причине, разбитые экраны, как правило, заменяются полностью. Однажды собранный воедино, экран с проекционно-емкостным сенсором чрезвычайно сложно поддается ремонту.

Сейчас преимущества проекционно-емкостных тачскринов не звучат, как что-то удивительное, но на момент презентации iPhone они обеспечили технологии колоссальный успех, несмотря на объективные минусы — чувствительность к загрязнениям и влажности.

Что же это такое и как работает

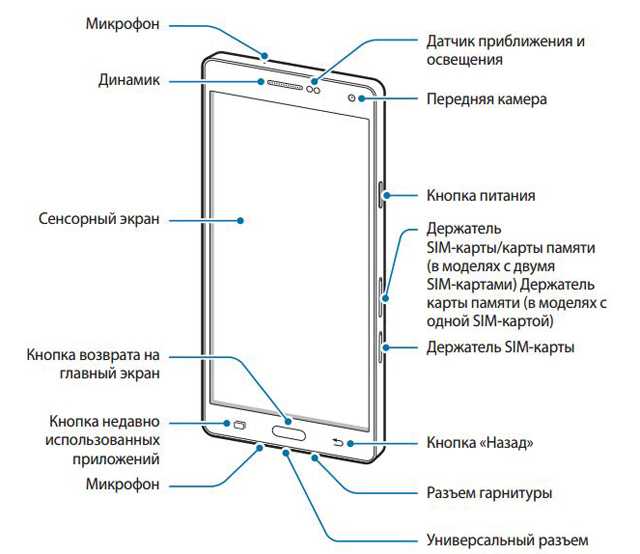

Иными словами — сенсорный дисплей, управлять которым можно при помощи пальцев.

Сегодня тачскрин весьма распространён, ведь он полностью заменяет собой такие внешние устройства, как мышь и клавиатура. Данная технология используется при создании смартфонов и планшетов.

Конструктивно это выглядит так: у нас есть экран, а над ним расположена сенсорная панель. Мы видим нужную нам кнопку и нажимаем на её изображение, касаясь дисплея пальцами.

Своим появлением touch-screen обязан западным учёным. Самые первые образцы появились на свет во второй половине 60-ых годов прошлого века.

На основании этого можно сделать вывод, что тачскрин используется вот уже более 40 лет.

До появления смартфонов они использовались в банкоматах и т.д.

В настоящий момент каждый человек, который пользуется сотовой связью, автомобильными навигаторами, посещает банки и магазины, сталкивается с данной технологией, порой даже не догадываясь о том, как она называется.

Итак, мы разобрались в том, что это за тачскрин в мобильных устройствах. По сути, это то же самое, что и дисплей, реагирующий на касание пальцев. Он прекрасно используется вместо клавиатуры и активно применяется в мобильных технологиях.

К достоинствам тачскрина можно отнести
:

Защиту от пыли, влаги и прочих неблагоприятных факторов окружающей среды.
Высокую степень надёжности.

сенсорное устройство

Стоит он относительно недорого (особенно если нас интересует резистивный дисплей), и заменить его легко.

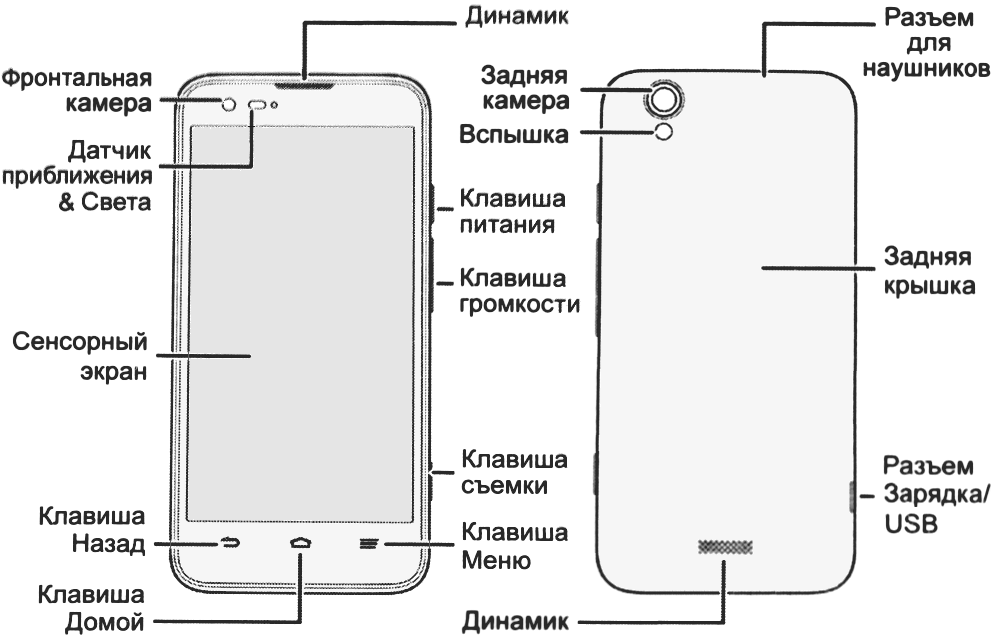

Что такое тачскрин

Этот термин образовался от двух английских слов — touch и screen, что буквально переводится как «сенсорный экран». История его появления продолжительная и происходила в несколько этапов. Первый в мире управляемый пальцем дисплей придумал и описал в своих научных работах американец Е. А. Джонсон в 1965 году. Пятью годами позже Доктор Сэмюэль Херст в ходе экспериментов разработал резистивный сенсорный экран, а само физическое производство продукта началось лишь в 1973 году.

В настоящее время жители городов имеют дело с сенсорными панелями практически ежедневно: ими оборудованы не только смартфоны и планшеты, но и банкоматы, справочные терминалы и пункты приема платежей. Тачскрин соединяется с дисплеем и чутко реагирует на любые прикосновения. Его можно охарактеризовать как устройство ввода информации, которое служит для замены клавиатуры.

Важно знать, что тачскрин — это лишь часть общей конструкции, ответственная только за сенсор. Для передачи изображения используется дисплей, который представляется собой жидкокристаллическую матрицу

Единство этих двух элементов называется дисплейным модулем, который является практически главным компонентом любого высокотехнологичного устройства.

Принцип работы разных экранов

Существует всего 3 вида Touch Screen, 2 из которых уже были кратко описаны:

емкостный;
волновой;
резистивный.

Начать стоит с наиболее используемого, т. е. емкостного дисплея. Как работает такой экран на телефоне? Все довольно просто. Резистивный слой служит накопителем заряда, который пропускают электроды, в то время как пользователь своим касанием выталкивает часть энергии в определенной точке. Это работает благодаря тому, что в человеческом теле тоже присутствует ток. Когда степень заряда уменьшается, данное изменение фиксируют микросхемы и передают его драйверу тачскрина.

Главное преимущество таких дисплеев в том, что они довольно износостойкие. В течение долгого времени не теряют изначальной яркости и способны передавать более четкие изображения.

Принцип работы резистивного экрана был изложен выше. Если разбираться в этом подробнее, то следует сказать, что гибкая мембрана представляет собой упругую металлическую пластину, которая пропускает ток. Между ней и слоем проводника находится пустое пространство. Взаимодействуя с дисплеем, пользователь производит легкое нажатие на его поверхность, смыкая мембрану с проводником в этой точке. Далее все происходит по той же схеме: система считывает координаты, а драйвер отдает команды ОС.

Резистивные дисплеи уже давно не являются ходовыми, поскольку их функциональность несколько ограничена в сравнении с емкостными тачскринами. Такие экраны можно встретить только в сильно устаревшей технике или различных терминалах, но реже.

Что такое тачскрин волновой? Это также стеклянная поверхность с сеткой координат и преобразователями. Один из них передает импульсы, в то время как другой принимает сигналы, отраженные рефлектором. Таким образом, заряд «гуляет» по преобразователям, создавая акустическую волну, которую пользователь прерывает нажатием. Так определяется место прикосновения.

Данный вид дисплея является лучшим вариантом для художников и графических дизайнеров, т. к. он не искажает изображение в связи с отсутствием металлического покрытия. Он же является самым дорогостоящим, при этом многие относят его к технологиям будущего, считая что даже емкостный дисплей уйдет в небытие, уступив место волновой технологии.

Прошло совсем немало лет, и практически каждый второй человек на Земле ощутил на себе все прелести новых технологических прогрессов. Еще совсем недавно можно было наблюдать людей, набирающих смс или номер человека с помощью кнопок, но современность делает большие достижения. Теперь почти 90% населения использует простые прикосновения на экран той или иной техники:

Спрос на смартфоны за последние 5-10 лет вырос практически на 40-45%
, что лишний раз доказывает их уникальность, многофункциональность, доступность, интерес ко всему новому.

Но при покупке любой «новоиспечённой» техники, во время рассказа о ней продавцом, многих интересует один и тот же вопрос – «тачскрин», что это за деталь
, и для чего она служит?

В данной статье будет предоставлена обширная информация о его появлении, а также раскрыты все аспекты его возникновения, виды и значимость его использования.

Сенсорные экраны на поверхностно-акустических волнах

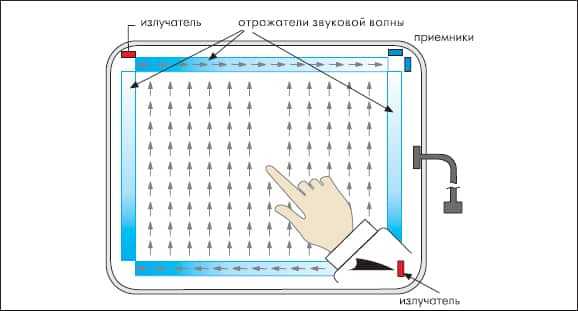

Экран представляет собой стеклянную панель с пьезоэлектрическими преобразователями (ПЭП), находящимися по углам. По краям панели находятся отражающие и принимающие датчики. Принцип действия такого экрана заключается в следующем. Специальный контроллер формирует высокочастотный электрический сигнал и посылает его на ПЭП. ПЭП преобразует этот сигнал в ПАВ, а отражающие датчики его соответственно отражают.

Эти отражённые волны принимаются соответствующими датчиками и посылаются на ПЭП. ПЭП, в свою очередь, принимают отражённые волны и преобразовывают их в электрический сигнал, который затем анализируется с помощью контроллера. При касании экрана пальцем часть энергии акустических волн поглощается. Приёмники фиксируют это изменение, а микроконтроллер вычисляет положение точки касания. Реагирует на касание предметом, способным поглотить волну (палец, рука в перчатке, пористая резина).

Главным достоинством экрана на поверхностных акустических волнах (ПАВ) является возможность отслеживать не только координаты точки, но и силу нажатия (здесь, скорее, способность точно определять радиус или область нажатия), благодаря тому, что степень поглощения акустических волн зависит от величины давления в точке касания (экран не прогибается под нажатием пальца и не деформируется, поэтому сила нажатия не влечет за собой качественных изменений в обработке контроллером данных о координатах воздействия, который фиксирует только область, перекрывающую путь акустических импульсов).

Данное устройство имеет очень высокую прозрачность, так как свет от отображающего прибора проходит через стекло, не содержащее резистивных или проводящих покрытий. В некоторых случаях для борьбы с бликами стекло вообще не используется, а излучатели, приёмники и отражатели крепятся непосредственно к экрану отображающего устройства. Несмотря на сложность конструкции, эти экраны довольно долговечны. По заявлению, например, американской компании Tyco Electronics и тайваньской фирмы GeneralTouch, они выдерживают до 50 млн касаний в одной точке, что превышает ресурс 5-проводного резистивного экрана.

Экраны на ПАВ применяются, в основном, в игровых автоматах, в охраняемых справочных системах и образовательных учреждениях. Как правило, экраны ПАВ различают на обычные — толщиной 3 мм, и вандалостойкие — 6 мм. Последние выдерживают удар кулаком среднего мужчины или падение металлического шара весом 0.5 кг с высоты 1.3 метра (по данным Elo Touch Systems). На рынке предлагаются варианты подключения к компьютеру как через интерфейс RS232, так и через интерфейс USB. На данный момент большей популярностью пользуются контроллеры к сенсорным экранам ПАВ, поддерживающие и тот, и другой тип подключения — combo (данные Elo Touch Systems).

Главным недостатком экрана на ПАВ являются сбои в работе при наличии вибрации или при воздействии акустическими шумами, а также при загрязнении экрана. Любой посторонний предмет, размещённый на экране (например, жевательная резинка), полностью блокирует его работу. Кроме того, данная технология требует касания предметом, который обязательно поглощает акустические волны, — то есть, например, пластиковая банковская карточка в данном случае неприменима.

Точность этих экранов выше, чем матричных, но ниже, чем традиционных ёмкостных. Для рисования и ввода текста они, как правило, не используются.
