Замена матрицы на ноутбуке: пошаговое руководство

Замена матрицы ноутбука – сравнительно сложная работа. Бывает, что пользователю приходится проводить такую работу самостоятельно, и относиться к ней нужно очень ответственно. Наша пошаговая инструкция позволит вам легко снять матрицу и установить новую ей на замену.

1. Начать можно с подготовки рабочего места. Вам понадобится большая и достаточно ровная рабочая поверхность. Еще до замены матрицы необходимо выключить компьютер, вытащить его батарею и вытянуть его шнур питания из электрической розетки. Прежде чем вы начнете снимать дисплей с вашего ноутбука, нужно убедиться, что экран не приклеен. В ином случае нужно будет обратиться к специалистам.

2. Заранее, еще до начала работы по замене матрицы ноутбука, вам нужно будет приобрести новый корпус для нее

Обратите внимание, что на крепежных компонентах корпуса матрицы предусмотрены специальные заглушки

Их нужно осторожно снять и отложить в сторону. Также необходимо поступать со всеми небольшими элементами лэптопа

Также необходимо поступать со всеми небольшими элементами лэптопа

Также необходимо поступать со всеми небольшими элементами лэптопа.

3. Далее следует снять крепежные элементы крышки вашего ноутбука

Вам потребуется осторожно отсоединить шлейфы приборов, которые располагаются внутри. Необходимо открепить фиксаторы клавиатуры и снять ее

При этом следует очень осторожно отделить шлейф от материнской платы

После можно снять ее верхнюю панель

При этом следует очень осторожно отделить шлейф от материнской платы. После можно снять ее верхнюю панель

Обратите внимание – данный элемент очень хрупкий, необходимо работать с ним аккуратно, чтобы не повредить ненароком. При отделении матрицы также нужно быть аккуратным, не сломать края компьютера

Затем можно отделить все шлейфы подсоединения дисплея к материнской плате

Затем можно отделить все шлейфы подсоединения дисплея к материнской плате.

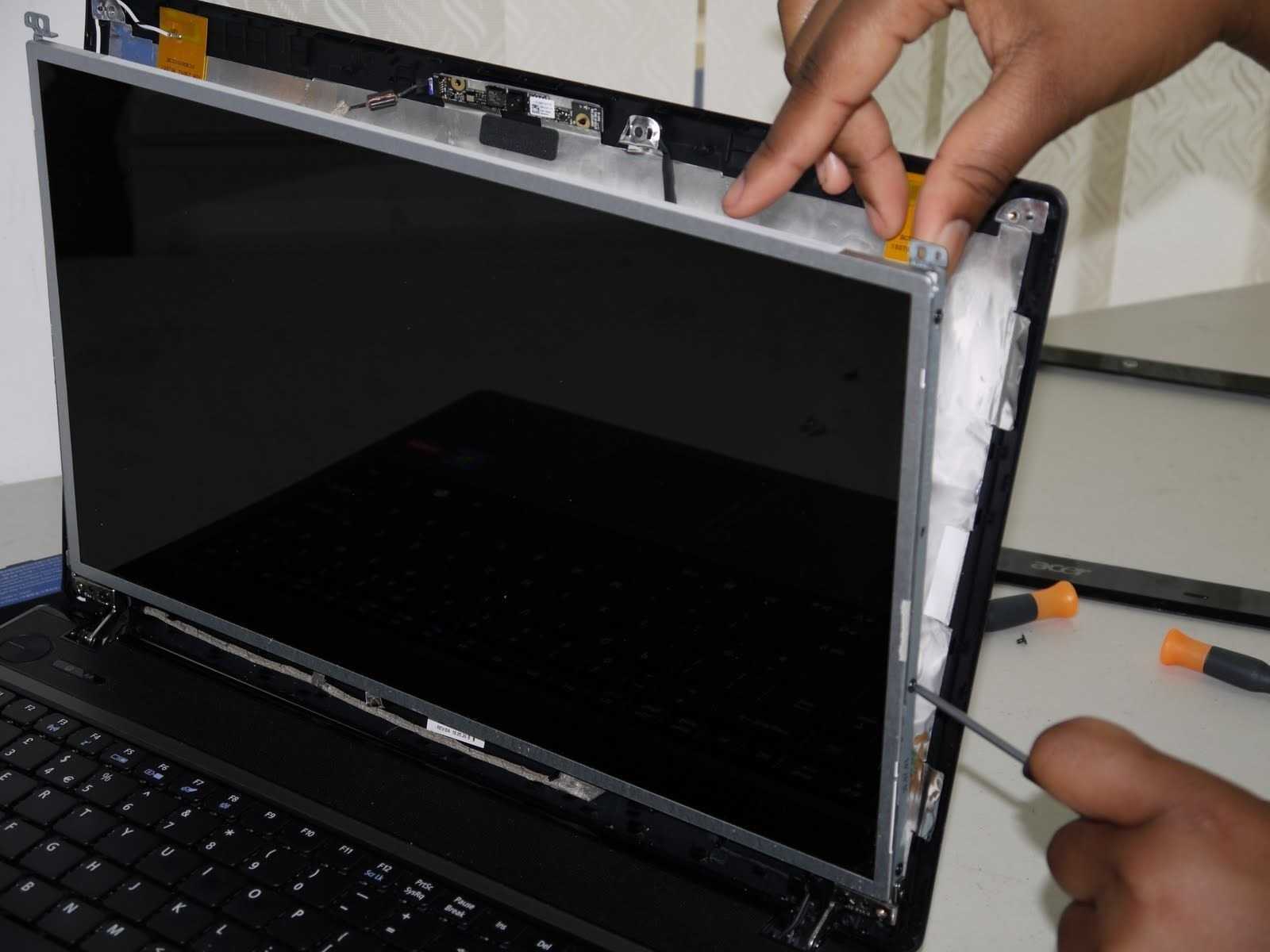

4. С оболочки экрана необходимо открепить болты. Затем необходимо снять части корпуса. Для этого можно задействовать плоскую отвертку, чтобы легко поддевать детали.

5. Необходимо помнить, что некоторые модели ноутбуков являются склеенными по краям. Если ваше устройство также склеено, ни в коем случае нельзя пытаться отодрать матрицу своими силами — лучше воспользоваться услугами специалиста. Иначе можно повредить как старую панель, так и отдельные детали. Обязательно нужно отсоединить и шлейф подключения от экрана — его нужно отключить от основания. После этого необходимо отыскать инвертер — это зеленый чип. Он размещается между экраном и подсветкой. Нужно отсоединить провода, идущие от конвертера.

6. Далее, при установке новой матрицы, всю эту работу потребуется проделать уже в обратном порядке. При установке можно надеть тонкие медицинские перчатки, чтобы не оставлять пятен от пальцев на корпусе

При установке матрицы также нужно соблюдать осторожность. Не давить, не тянуть корпус — иначе можно поломать детали устройства, так им толком и не воспользовавшись

После подсоединения шлейфов нужно проверить работоспособность нового дисплея

Необходимо вставить в розетку шнур питания и включить ноутбук. Если все будет в порядке, можно снова отключить ноутбук и продолжить сборку

После подсоединения шлейфов нужно проверить работоспособность нового дисплея. Необходимо вставить в розетку шнур питания и включить ноутбук. Если все будет в порядке, можно снова отключить ноутбук и продолжить сборку.

Напоследок стоит отметить, что менять матрицу необходимо исключительно в том случае, если матрица полностью уже вышла из строя. Если вы видите полосы на изображении, оно гаснет периодически или меняет яркость, то проблема заключена в другом. Тогда лучше просто отнести устройство на диагностику к специалистам.

Источник

IPS матрицы Full HD

Матрицы IPS выгодно отличаются от большинства устанавливаемых массово в ноутбуках матриц своими улучшенными характеристиками. Это широкие углы обзора, особенно по вертикали, хорошая цветопередача, лучшая комфортность для зрения, повышенный контраст. Конечно, матрицы IPS также отличаются по качеству внутри своей группы: 6-битные, с узким охватом цветовой области, более качественные 10-битные с широким охватом. Недостатки IPS матриц — это повышенное энергопотребление, увеличенное время отклика.

Особенностью матриц IPS для ноутбуков является то, что почти все они имеют разрешение Full HD 1920×1080.

15.6″ LP156WF3 SLB1-B2-B3,LP156WF4

Но есть и IPS матрицы стандартного разрешения 1366×768.

Если разбился экран ноутбука

Экран — одна их самых дорогих частей ноутбука. Поэтому если лэптоп упал на пол, на него кто-то сел или просто ударил, то с большой долей вероятности матрица такого устройства покроется паутиной (трещинами), и возникает логичный вопрос — что делать?!

Экран – это другими словами есть матрица.

Самый простой напрашивающийся ответ — выкинуть разбитый ноутбук и купить взамен новый. Рассмотрим возможные варианты действий.

Ноутбуки бывают разные: с диагональю экрана от 11 до 17 дюймов, с глянцевыми и матовыми матрицами, с сенсорной поверхностью или без нее. Соответственно, цена вопроса может серьезно колебаться: если обычную самую распространенную глянцевую матрицу 15.6″ можно приобрести от 100$, то 13-дюймовый тачскрин обойдется минимум вдвое дороже. Также стоит учитывать стоимость работы по замене — а это от 40$ в зависимости от сложности.

Если вы столкнулись с разбитым экраном ноутбука, нужно сразу определиться, что делать:

Наиболее цивилизованный вариант — отнести ноутбук с разбитой матрицей в обычную мастерскую. Специалисты закажут нужную матрицу, установят и соберут все как и было. Заодно могут выполнить и другие работы, например, чистку от пыли, замену термопасты и т.п. Единственным минусом этого варианта может послужить конечная цена: Как правило это дорого, поскольку сама матрица стоит не дешево и плюс работа.

Если руки у вас не крюки, а с техникой и электроникой вы общаетесь на ТЫ и у вас есть необходимые инструменты и оборудование то все работы по восстановлению экрана можно выполнить без мастерской. Нужно разобрать ноутбук, купить аналогичную матрицу (смотрите маркировку на старой матрице) и после все собрать чтобы работало. Если вы приняли решение все таки самостоятельно заменить матрицу то ознакомьтесь с некоторымы советами. Конкретно здесь к сожалению написать что то сложно поскольку существует великое множество ноутбуков и их модификаций.

Основные дефекты матрицы и причины возникновения

Дефекты матрицы прекрасно видно визуально и только в редких случаях они могут произойти из-за программных ошибок. В подавляющем числе случаев экран не функционирует благодаря повреждениям полученным по причине неаккуратности эксплуатации. К ним относят следующие типы дефектов:

• Изображение мелькает, появляется на короткие промежутки времени, функционируют только отдельные секторы экрана. Дефект говорит об отслоившейся матрице, причиной же является пролитая жидкость
• Размытость изображения, множественные переливы цветов, полосы на экране. Причина кроется в потекших жидких кристаллах матрицы, может произойти после поднесения сильного магнита к дисплею

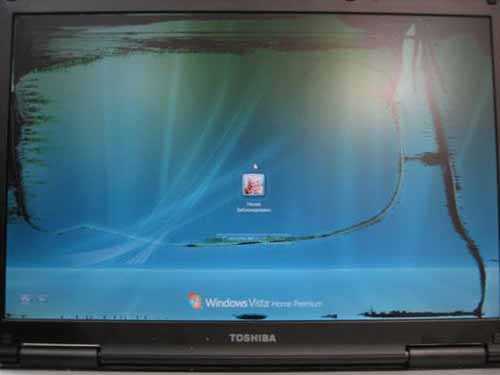

• На экране видно множество мерцающих точек, полосы белого цвета, тянущиеся через весь монитор – это свидетельствуют о битых пикселях. Зачастую от такого дефекта нельзя уберечься, т.к. данные признаки следствие заводского брака. Впрочем, появляются они в первые полгода эксплуатации и ноутбук можно отремонтировать по гарантии
• Треснувшее стекло. Этот дефект вызван механическим повреждением монитора, сопровождается потеками, размытостью изображения в месте удара.

Примечание: Чтобы узнать механическая или программная причина отказа экрана, можно поступить следующим образом: с помощью HDMI кабеля подсоединить ноутбук к любому современному телевизору или монитору. Если при включении компьютера он не проецирует изображение на телевизор, значит дефект программный и матрица компьютера не требует замены.

Пошаговая инструкция

После того, как матрица будет куплена или демонтирована с донорского устройства, можно переходить к ремонту ноутбука. Вся процедура включает в себя несколько простых шагов:

Удаление поломанной матрицы. О том, как это делается, говорилось в предыдущем пункте

Стоит отметить, что во время демонтажа важно запомнить расположение всех креплений и проводов.

2. Установка исправной детали. Новую матрицу следует аккуратно установить на место старой и закрепить ее с помощью шурупов.

3. Теперь осталось закрутить корпус экрана и проверить исправность устройства.

Многие ошибочно полагают, что сломанный экран ноутбука уже нельзя отремонтировать, однако на самом деле это не так. Заменить матрицу устройства можно самостоятельно, купив соответствующую деталь в интернете. Вся процедура ремонта состоит из нескольких простых шагов, поэтому с ним сможет справиться даже неопытный пользователь.

Из чего состоит экран

Основная составляющая – матрица. В ней находится огромное количество частиц, которые наполнены ксеноном и неоном. Матрица по периметру обрамлена полупроводниками. Люминофоры начинают светиться, когда создается УФ – свечение, создаваемое электрическим током, который проходит через среду газа. Этот процесс приводит заставляет ячейку светиться нужным цветом. Все вместе десятки сотен ячеек создают изображение, которую показывает телевизор.

Вся конструкция экрана располагается в маленьком пространстве между двух плоскостей, которые выполняются из прочного стекла. Чтобы понять, разбит экран ЖК, нужно понимать, как произошла поломка.

Повреждение системной платы

Хочу добавить, что, если появились на экране монитора цветные полосы, то это не значит, что сломался именно монитор. Причина может быть и в материнской плате. Поэтому, если видимых повреждений на экране нет, попробуйте подключить его к другому компьютеру. Если он заработает, значит, повреждена системная плата, и к мастеру относим системный блок.

Скорее всего, в этом случае вам придётся покупать новую материнскую плату. Если же такой, как у вас, уже нет в продаже (её перестали выпускать), то придётся покупать вместе с системной платой процессор, оперативные платы (не обязательно) и прочее.

Сломан ваш ПК и у вас пропала возможность на нём нормально работать? Это не проблема. Нужно обратиться в наш центр по ремонту компьютеров. Мы проведём диагностику и устраним неисправность. Для нас является важным, чтобы ваш ПК продолжал отлично функционировать, и чтобы ничто не отвлекало вас от занятия любимым делом: Наше предложение: 1 Бесплатный выезд специалиста; 2 Бесплатный анализ компьютера у вас дома; 3 Мы даём гарантию после ремонта до трёх лет; 4 Выдаём чек с гарантийным талоном. Вам достаточно оставить заявку, и мы предоставим вам скидку на 15%

Самостоятельный ремонт

Если вы намереваетесь заменить матрицу своими руками, следуйте такой последовательности действий:

Определитесь с моделью новой матрицы и сделайте заказ. В процессе выбора полагайтесь на данные, размещенные на задней панели устройства. Можно обратиться за помощью в сервисные центры, где квалифицированные специалисты без труда помогут подобрать соответствующую модель.

• Прежде чем начать разборку панели, разместите ее на любом мягком предмете, к примеру, куске картона, перевернув экран вниз.
• После этого переверните на противоположную сторону и раскрепите защелки передней области корпуса.
• Перед снятием матрицы, отсоедините шлейф и кабеля. Бывает, что при помощи ластика можно почистить шлейф и устранить мелкие дефекты, но имеющиеся механические неисправности останутся.
• Аккуратно установите новую деталь.
• Соедините ее с кабелем питания и шлейфом, затем попробуйте включить устройство для проверки работоспособности. Экран должен ярко гореть без проявления каких-либо мелких дефектов.
• После проверки закройте заднюю часть панели и прикрутите болты.

Вначале может показаться, что заменить матрицу на ЖК-телевизоре не так сложно, но матрица и прочие детали являются очень хрупкими, поэтому требуют от себя осторожного обращения. При неаккуратном обращении можно повредить только что купленную дорогостоящую деталь. Случается так, что после замены матрицы на мониторе не появляется картинка

Дело в том, что работа новой детали требует согласованности с модулями управления устройства. Настроить работу можно при помощи меню. Как правильно скорректировать эту настройку указано в инструкции пользователя

Случается так, что после замены матрицы на мониторе не появляется картинка. Дело в том, что работа новой детали требует согласованности с модулями управления устройства. Настроить работу можно при помощи меню. Как правильно скорректировать эту настройку указано в инструкции пользователя.

Сломался телевизор? Центр услуг Альфа74 Челябинск предлагает недорогой ремонт телевизоров на дому

Характеристики матрицы

Матрица характеризуется следующими параметрами:

• диагональ — размер дисплея, измеряющийся в дюймах;
• соотношение боковой стороны элемента (матрицы) с одной из горизонтальных частей — формат. В основном форматы экрана ноутбука таковы: 5:3 или 4:3, для широкоформатного экрана — 16:9);
• разрешение экрана — количество пикселей, чем выше разрешение, тем чётче картинка изображения;
• покрытие — бывает как матовое, так и глянцевое. При глянцевом покрытии специалисты советуют пользоваться защитой от бликов;
• яркость и контраст — данные характеристики являются корректируемыми показателями качества картинки;
• обзорный угол и время отзыва экрана, чем короче временной диапазон реагирования, тем чётче изображение.

Специфические требования к замене экрана

К примеру, замена экрана ноутбука Packard Bell может обойтись достаточно дорого, так как сейчас на рынке их товары встретить трудно, аналогичная ситуация и с комплектующими к ним. Но поскольку компания является частью фирмы Acer, то многие части их ноутбуков взаимозаменяемы. Непосредственно для матриц это такие детали, как петли крышки. В основном на эти ноутбуки ставятся матрицы производства LG (15,6 дюйма).

Если же нужна замена экрана ноутбука Samsung, то нужно учесть, что все матрицы, выпускаемые компанией, контролируются собственным брендом, что делает их пусть и качественными, но все же имеющими мелкие недостатки, которые в целом на работе ноутбука не сказываются. К одному из таких можно отнести склонность к перегреву, однако такое случается редко при соблюдении необходимых правил.

Такой вопрос периодически задают владельцы ноутбуков любых марок: матрица выходит из строя после любого повреждения или удара, иногда неполадки с экраном возникают вследствие естественного износа комплектующих или заводского брака. Конструкции мониторов современных устройств очень похожи, поэтому ответ на вопрос, как заменить матрицу на ноутбуке Acer, HP, Lenovo или Asus практически не отличается.

Самостоятельная разборка монитора с отсоединением матрицы требует большой осторожности: это тонкая работа, требующая аккуратности и профессионализма. Из-за этого крайне не рекомендуется проводить ее самостоятельно без опыта: можно легко повредить защелки, шлейфы или сломать саму новую матрицу, в результате чего ремонт обойдется значительно дороже

Как поменять матрицу на ноутбуке? Последовательность основных действий для любых моделей современных марок:

Подготовка рабочего стола. С него нужно убрать все лишнее, поверхность стола рекомендуется застелить чистой тканью. Также стоит заранее подготовить коробочку для болтов, чтобы ни один из них не потерялся в процессе работы.
Все винты на передней панели монитора спрятаны под резиновыми заглушками, их нужно аккуратно отделить острым инструментом. После этого тонкой отверткой с магнитным наконечником отвинчиваются все винты, которые прикрепляют рамку ноутбука к матрице.
Помимо винтов, крышка прикреплена еще и с помощью защелок, поэтому их нужно аккуратно отсоединить. Чтобы поменять матрицу на ноутбуке Acer, HP, Lenovo, Asus или Samsung можно использовать специальные демонтажные лопатки или любой острый инструмент

В любом случае нужно соблюдать большую осторожность, чтобы не отломить защелки.
Передняя крышка снимается, после чего нужно отвинтить все винты, которые располагаются по бокам. После этого матрица должна без усилия отделиться от корпуса, и ее нужно положить лицевой частью на клавиатуру.
Следующий важный этап — отключение шлейфов

Если речь идет о ламповой матрице, то сначала отделяется клейкая лента, удерживающая соединение матрицы и шлейфа, а потом отделяется провод питания. Если матрица имеет светодиодную подсветку, то достаточно просто отсоединить шлейф.
Затем можно полностью вынуть неисправную матрицу и заменить ее новой деталью. Необязательно приобретать оригинальные комплектующие, во многих случаях можно найти более дешевые совместимые аналоги.

Если разбит экран ноутбука

Трещина на экране ноутбука

Что можно сделать с расколовшимся экраном ноутбука? Существует ли иной путь, кроме замены испорченного экрана?

Представьте, что вы увидели трещину на экране своего ноутбука – кошмарная ситуация, не правда ли? Это то, чего вы всегда боялись, и вот, опасения оправдались. Пожалуй, из всех проблем, которые могут случиться с дисплеем ноутбука, трещина – это наихудший вариант. И теперь вы сидите и смотрите на некогда красивую и гладкую поверхность экрана, ужасно изуродованную трещиной, и задаетесь вопросом, что же предпринять. Если предположить, что дисплей не подлежит восстановлению, то у вас есть только два пути. Вы либо покупаете новый ноутбук, либо заменяете экран. В этой статье мы намерены помочь вам принять оптимальное решение, как поступить в ситуации с треснувшим экраном ноутбука.

Ситуация, когда при включении экран ноутбука черный, может быть устранена посредством ремонта электронной части матрицы или видеокарты. Однако расколотый экран нуждается в замене. И в этом деле существует своя неопределенность – готовы ли вы выложить деньги за восстановление экрана, или же за его замену. При этом первое, что нужно проверить – это действует ли еще гарантия производителя ноутбука, имеете ли вы право на покрытие ущерба и можете ли воспользоваться заменой.

Окончательное решение вы, конечно же, сможете принять только исходя из вашей платежеспособности. Позвольте привести вам ориентировочную стоимость ремонта треснувших дисплеев. Это поможет вам определить, имеет ли смысл действительно приобретать новый экран для ноутбука.

Стоимость замены матрицы ноутбука

Если на дисплее появилась трещина – это еще не означает, что вашему ноутбуку пришел конец. Первым делом свяжитесь с сервисным центром или производителем ноутбука. Поинтересуйтесь, не согласятся ли они возместить расходы на замену экрана. Если срок гарантии уже истек или она не покрывает затрат, выясните, во сколько обойдется установка нового дисплея. Сам жидкокристаллический или светодиодный экран обойдется вам более чем в 200-500 долларов, плюс к этой сумме еще добавится стоимость замены.

Цена полностью зависит от марки портативного компьютера. Если это Macbook, то стоимость нового экрана может оказаться еще более высокой. Часто она оказывается соизмеримой с ценой нового ноутбука. Здравый смысл подсказывает, что проще всего будет продать ноутбук на запчасти за те деньги, которые за него согласятся дать, и приобрести новый. Однако существует и другой вариант.

Вместо того, чтобы покупать новый дисплей, вы можете поискать в местных компьютерных магазинах или на интернет-аукционах типа eBay бывший в употреблении экран, подходящий к модели вашего ноутбука по техническим параметрам. Достать такой старый экран вполне реально, и стоить он будет от ста долларов. После этого вы сможете либо сами осуществить операцию по замене поврежденного экрана, либо возложить эту миссию на плечи профессиональных техников по ремонту компьютеров И для этой цели совсем необязательно обращаться именно в сервисный центр завода-производителя, это вполне по силам любому грамотному компьютерному мастеру. Это еще больше сэкономит ваши расходы.

Существуют различные блоги, в которых подробно описывается технология замены экрана ноутбука. Компьютерный техник может запросить за эту работу от 50 до 100 долларов. Таким образом, общая стоимость замены, включая покупку подержанного экрана, обойдется вам примерно в 300 долларов, если не больше. Экономические расчеты могут показать, что приобретение нового ноутбука будет наилучшим выходом! Все зависит от стоимости нового ноутбука!

Надеемся, что приведенные выше формулы расчета стоимости ремонта помогут вам принять оптимальное решение для вашей ситуации. Если стоимость замены экрана превышает стоимость самого экрана, то смысла в попытках его отремонтировать, наверняка нет, поэтому проще будет купить новый ноутбук. Однако если вам удастся найти подходящий подержанный дисплей, то вы можете попытаться установить его самостоятельно.

Как заменить экран на ноутбуке?

Монитор, дисплей, матрица… Все это названия неотъемлемой части практически любого электронного устройства – экрана. Именно с его помощью мы имеем возможность работать с электронным устройством и пользоваться всеми его функциями.

Однако, экран вашего ноутбука, как и любая иная комплектующая, может выйти из строя. Причин выхода из строя матрицы вашего ноутбука может быть множество. Как заменить экран на ноутбуке самому и стоит ли это делать?

Большинство случаев, когда экран ноутбука выходит из строя, происходит по вашей же вине. К примеру, вы можете уронить или наступить на своего электронного помощника, случайно закрыть его, оставив при этом компьютерную мышку на клавиатуре и так далее.

Однако, иногда причиной обращения в сервисный центр может стать выгорание пикселей. Но, в любом случае, вам необходим ремонт или замена матрицы.

Несмотря на то, что технически замена матрицы не столь сложна, все же, данную операцию лучше проводить в сервисном центре, так как каждая модель экрана или ноутбука имеет свои особенности, которые необходимо знать.

Стоит ли менять экран самому?

К примеру, матрицы могут быть не только разного размера, но и разного типа. Кроме этого, дисплей вашего электронного помощника может иметь различные разъемы инвертора, что характерно для электронных устройств больших размеров (16 и 17-дюймовые).

В том случае, если вы решите сэкономить и отдать в ремонт свой гаджет сомнительной компании, то вы можете столкнуться с обманом. Вам могут продать дешевый экран за крупную сумму, выдавая это 3D, HD и другие виды высококачественных матриц.

Есть еще несколько причин, по которым необходимо обратиться в сервисный центр.

Во-первых, только квалифицированный мастер способен подобрать наиболее подходящий жидкокристаллический экран для вашего электронного друга.

Во-вторых, если подходящей модели матрицы в данное время нет в наличии, то он не только подберет качественный аналог, но и произведет конфигурирование BIOS, что позволит вам вновь наслаждаться «общением» и работать с вашим портативным компьютером.

Учитывая тот факт, что жидкокристаллический монитор является самой дорогой составляющей ноутбука, во избежание повторных обращений в сервисный центр, мы рекомендуем вам следовать следующим правилам:

Многие компании производит замену экранов ноутбуков не только в офисе, но и в домашних условиях, экономя, таким образом время и силы клиентов.

Если вы все же решили заменить матрицу самостоятельно, то ОЧЕНЬ рекомендую поискать видео с описанием вскрытия ноутбука, чтобы при замене вы не сделали еще хуже. В статье нет советов, так как моделей ноутбуков великое множество и все они разбираются по разному.

Кстати, раз разговор об экранах, то можете почитать интересную статью, о том как можно сделать скриншот экрана, и в линукс, и в виндовс…

Увы, пока нет комментариев

Как отсоединить и разобрать экран?

Прежде чем самостоятельно менять дисплей ноутбука, трезво оцените собственные силы. Дело в том, что комплектующие к подобной технике стоят довольно дорого, и если вы досконально не знаете, как поменять матрицу на ноутбуке, лучше доверьте эту работу профессионалам.

Если все же вы решили, что сможете самостоятельно произвести замену, предварительно нужно купить новый модуль, поскольку разбитая матрица экрана ноутбука не подлежит восстановлению. Новые комплектующие на официальном сайте производителя могут стоить порядка 150 у.е. Намного выгоднее покупать их через Интернет. Отличным выходом из ситуации станет покупка аналогичной нерабочей модели лэптопа, в которой матрица экрана осталась неповрежденной. Чтобы обезопасить себя от покупки полностью нерабочей техники, берите ее только у проверенных поставщиков.

Замена монитора на ноутбуке должна проводиться в чистом, хорошо освещенном помещении. В работе может пригодиться небольшая крестовая выкрутка, демонтажная лопатка из пластика и небольшой пинцет.

В сети интернет есть множество видео, в которых подробно описано как починить экран лэптопа, но доступнее всего это может рассказать специалист из сервисного центра. Для начала рекомендуется провести диагностику устройства и определить, почему появились проблемы с изображением на экране ноутбука. Причина может быть в поломанном шлейфе, видеочипе или мостах, но чаще всего проблема кроется в неисправной матрице. Чтобы ее заменить, нужно знать, как снять экран с ноутбука. Если планируете делать это самостоятельно, строго выполняйте следующие пункты инструкции:

1. Отключите питание устройства.

2. Извлеките аккумулятор из лэптопа.

3. Если имеете дело с ноутбуком HP Pavilion, открутите заднюю панель, клавиатуру и переходите к пункту 4. Для других моделей с более простой конструкцией п. 3 опустите.

4. Снимите заглушки с болтов, расположенных по периметру экрана.

5. Открутите 2 болта на экране, удерживающие защиту монитора, снимите ее.

6. Открутите 4 болта, удерживающие экран.

7. Отключите все провода, крепления и шлейф.

8. Снимите матрицу с рамки.

Запоминайте последовательность, в которой вы извлекаете монитор из ноутбука, чтобы потом не запутаться, когда будете ставить новую матрицу. Поскольку экран крепится разными по размеру болтами, чтобы не запутаться, открученные винтики раскладывайте по разным коробкам. Кроме болтов экран в рамке удерживает множество защелок. Их можно отсоединить пластиковой лопаткой. Для этого нужно поддеть ею край рамки и слегка поднять вверх до слабого щелчка. Такие действия нужно произвести по всему периметру монитора

Предельно осторожно нужно отсоединять защелки в области вебкамеры, где находятся шлейфы вебкамеры и Wi-Fi антенны, способные повредиться от любого неосторожного движения инструментом. Они аккуратно отсоединяются, когда матрица будет полностью освобождена от болтов и креплений. Теперь вы знаете, как разобрать экран ноутбука, далее нужно просто заменить матрицу и собрать лэптоп в обратном порядке

Профессионалы рекомендуют сначала заменить матрицу на ноутбуке, затем включить его, чтобы проверить работоспособность, а только после этого собирать устройство полностью

Теперь вы знаете, как разобрать экран ноутбука, далее нужно просто заменить матрицу и собрать лэптоп в обратном порядке. Профессионалы рекомендуют сначала заменить матрицу на ноутбуке, затем включить его, чтобы проверить работоспособность, а только после этого собирать устройство полностью.

Подведем итоги

Как видите, поменять матрицу на ноутбуке вполне можно и собственными усилиями. Для этого нужно иметь минимальный набор инструментов, но главное это внимательность и терпение. Также следует помнить, если сломался экран на ноутбуке, причина может быть не только в матрице, но и в шлейфах, мостах или видеочипах

Поэтому крайне важно до того, как поменять экран полностью, затратив на это колоссальные средства, провести диагностику и установить точную причину поломки. Получить бесплатную консультацию по ремонту ноутбука вы всегда можете у мастеров компании «Одесса Ремонт».

Отсоединение экрана ноутбука

Очень редко встречаются модели, где для доступа к матрице достаточно просто снять защитную боковую рамку. Обычно для этого требуется снять клавиатуру и верхнюю часть корпуса – не забудьте сначала отключить компьютер от сети и извлечь аккумулятор. Затем отсоединяется шлейф от матрицы и можно отсоединить весь блок экрана – он крепится на болтах

При разборке обращайте внимание на винты – они бывают в разных местах разного размера, и раскладывайте их сразу по отдельным кучкам. Рамка экрана крепится несколькими винтами, и кроме того – защелками по всему периметру

Поэтому, открутив винты, нужно приподнять угол рамки и пластиковой лопаткой по периметру отщелкнуть все защелки. Около веб-камеры имеются провода, там будьте очень аккуратны, иначе можно их случайно зацепить и оборвать.

Вообще, поменять матрицу на ноутбуке несложно, если не торопиться и запоминать всю последовательность действий, чтобы потом всё правильно собрать в обратном порядке. И не стоит прилагать излишнюю силу, если что-то не отсоединяется – лучше посмотрите внимательно, возможно, где-то просто не выкручен болтик.

Замена дисплея на ноутбуке

Вторым значением «заменить экран» является замена дисплея или матрицы. В зависимости от наличия денег можно проделать эту операцию и самостоятельно, но есть ряд рисков. Да и подготовка требуется соответствующая. Лучше обратиться в мастерскую, чем рассчитывать на себя.

Подготовка к замене

Чтобы сменить матрицу её потребуется сначала найти. А ещё требуется обладать нужными знаниями и инструментами. Впрочем, при наличии доступа к интернет можно справиться и самостоятельно. Перед заменой обязательно нужно озаботиться тремя вещами:

1. Наличие нужных инструментов (набор отвёрток, пластиковая карта и лак для ногтей).
2. Наличие дисплея (матрицы) на которую будет меняться оригинальная.
3. Найти инструкцию по разборке ноутбука.

Остановимся на каждом пункте подробнее. Цена ошибки может привести к не ремонтопригодности всего устройства. Поэтому лучше задуматься несколько раз, прежде, чем лезть самостоятельно.

Инструменты

Достать не так уж и сложно. В качестве пластиковой карты подойдёт даже карта на скидку в магазине. Она немного поцарапается, поэтому банковской картой лучше не жертвовать. Неплохой заменой будет гитарный медиатор. Идеально найти специальный пластиковый инструмент.

Купить можно и самый простой набор отвёрток, ценой около 2$. Гнаться в этом вопросе за качеством лучше при регулярном использовании.

Примечание: Очень плохая идея ковырять корпус ноутбука ножом.

А лак для ногтей позволит сохранить винтики в целости. По мере снятия можно промазывать их лаком. Это позволит плотно усадить их в гнёзда при сборке устройства.

Матрица на замену

Самый дорогой компонент ремонта. Нужно не просто найти совместимую, а точно такую же матрицу.

Ведь в зависимости от типа подсветки новая может и не заработать. Всю техническую информацию можно найти узнав модель ноутбука (на нижней части корпуса есть наклейка).

К модели предстоит вернуться несколько раз. И матрицу следует искать вплоть до точного совпадения текста модели. Иногда разница в ревизии (распространяемой продавцами версии) может заключаться именно в матрице.

Инструкция по разбору

Проще всего инструкцию найти не на сайтах, а на YouTube. Там присутствует разборка почти всего, что может понадобиться пользователю. Да и видео инструкция воспринимается намного лучше. Чтобы точно найти требующийся гайд, можно использовать запросы:

• разборка ноутбука %модель;
• %модель disassembly;
• %модель full disassembly.

Вместо «%модель» следует вводить модель своего ноутбука. Не стоит бояться англоязычных видео. Нам в них требуется только видеоряд, а так: хоть на китайском, лишь бы всё было видно.

Процедура замены

Следуем инструкции из YouTube. Разбираем ноутбук до отсоединения верхней части от нижней. Не торопимся снимать элементы, особенно если они туго идут.

Главным принципом разборки является «ничего не срывать». Пластиковая карточка позволит избежать лишних царапин при снятии пластиковых крышек.

При замене матрицы главное не повредить шлейфы. Намного сложнее снять рамку, чем заменить сам дисплей. Поэтому не стоит переживать и торопиться. Лучше подготовить на это пару часов времени

А ещё важно: не растерять болтики!

НОВОСТИ ТЕХНОЛОГИЙ

Основное преимущество ноутбука – это его мобильность, но это же и серьезный недостаток. Падение или удар во время транспортировки и вот уже владелец с сожалением смотрит на разбитый экран. Однако, как показала практика, замена LCD матрицы в домашних условиях довольно несложная процедура. В качестве подопытного образца выступил ноутбук Toshiba с разбитым экраном.

Первый шаг это обязательное отключения питания ноутбука от сети и от батареи.

Сдвигаем защелки аккумуляторной батареи и отсоединяем батарею.

Под резиновыми заглушками находятся болты, которые удерживают рамку. Заглушки приклеены и их необходимо аккуратно извлечь.

Болты откручиваются обычной отверткой.

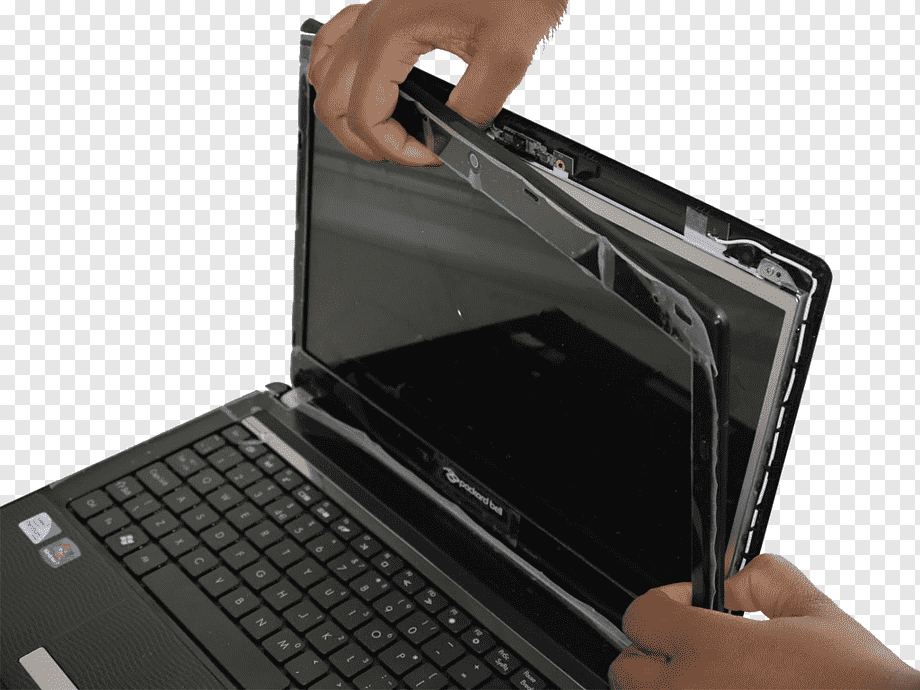

Рамка удерживается также защелками, поэтому с помощью отвертки необходимо аккуратно отсоединить рамку.

Ноутбук со снятой рамкой выглядит так:

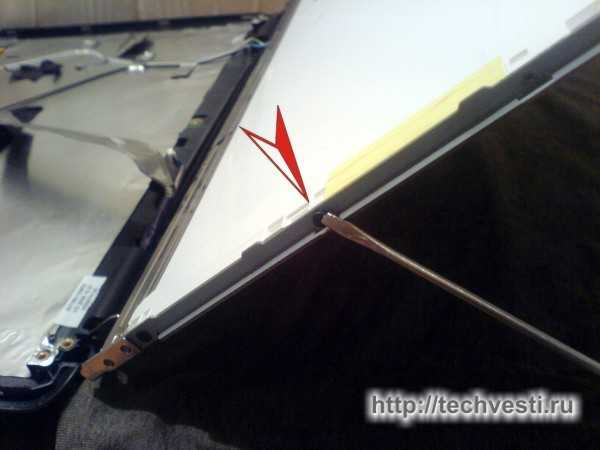

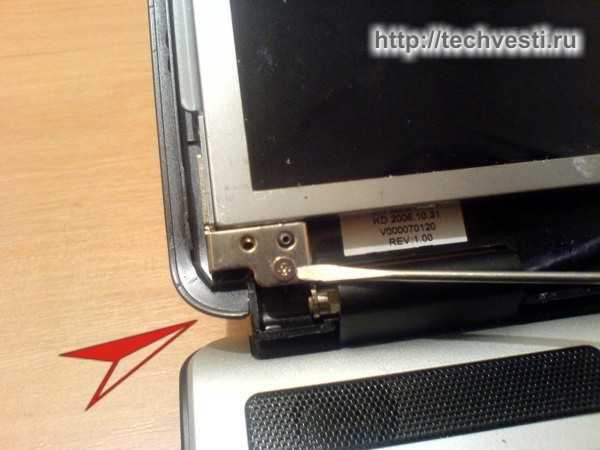

Теперь необходимо открутить следующие два болта удерживающих матрицу на креплениях крышки ноутбука.

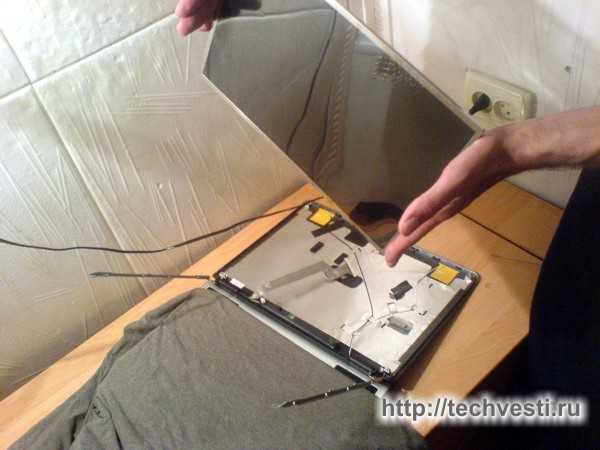

Рекомендуется положить мягкую ткань, на которую будет уложена матрица.

Следующим шагом, необходимо отсоединить разъемы подключения питания и передачи данных. Разъемы отсоединяются легко, только внимательно проверить, не осталось ли приклеенных шлейфов.

Результат представлен ниже:

Сама матрица удерживается на боковых болтах крепления ноутбука. Их может быть от 4 до 8.

На этом процесс снятия ЖК матрицы завершен.

Теперь необходимо проделать все операции в обратном порядке.

Желаем удачи!

Примечание: Все материалы представленные в данной статье являются ознакомительными. Приступая к замене матрицы, вы лишаетесь гарантии производителя. Автор не несет ответственности за возможные проблемы и поломки! Также могут быть отличия в сборке ноутбука у различных производителей. Если же представленные манипуляции вам кажутся слишком сложными, то рекомендуем обратиться в сервисный центр по ремонту ноутбуков.

Отсоединение экрана ноутбука

Первым делом отключаем питание ноутбука и высовываем аккумуляторную батарею. Дальнейшая инструкция замены матрицы ноутбука своими руками аналогична практически всем ноутбуком за исключением различных нюансов. Так, в лэптопах Samsung замена матрицы происходит самым простым образом: откручиваем два болта на экране снимая защиту монитора, 4 болтика удерживающие экран и отключая шлейф снимаем матрицу. К сожалению, не во всех ноутбуках поменять экран просто, в лэптопах HP Pavilion придется открутить заднюю панель, клавиатуру и потом приступить к отсоединению элементов экрана.

При разборке ноутбука следует помнить, что болты в разных комплектующих могут различаться размером, поэтому чтобы в дальнейшем не запутаться, открученные болтики следует группировать и складывать порознь. Когда разобрали компьютер, откручиваем болты рамки лэптопа. Помимо болтов, рамка крепится большим количеством защелок. Чтобы их отсоединить возьмите тонкую лопатку, подденьте грань рамки и потяните ее слегка вверх, когда услышите легкий щелчок – пройдитесь по всем защелкам вдоль периметра экрана. Отсоединяя лопаткой защелки, будьте особенно осторожны возле вебкамеры – здесь большое скопление проводов, которые легко порвать неосторожным движением лопатки.
