Обжим витая пара 8 жил схема цветов, распиновка

Как нарастить интернет кабель своими руками

Для такого простого процесса, как соединение кабеля, не обязательно прибегать к помощи специалиста, можно сделать все в домашних условиях своими руками. Самый простой способ — это скручивание проводов между собой. Просто возьмите два провода, зачистите верхний слой оплетки и в соответствии с цветами скрутите их между собой. Более подробно про цветовую схему интернет-кабелей мы рассказывали в этой статье. Затем изолентой обмотайте соединенные провода для лучше изоляции и более эстетического вида.

Такой способ обладает огромным плюсом перед остальными видами соединения: он не требует никаких навыков и дополнительных устройств. Даже обжимать кабель не потребуется. Однако стоит отметить, что при таком соединении очень вероятна потеря сигнала: качество передачи данных сильно снижается. Не рекомендуется использовать такой способ для очень длинных линий, потому что такое ненадежное соединение может стать критичным для пропускной способности. На первое время — быстрый и простой способ.

Более продвинутый вариант скрутки — использование так называемого скотчлока. Скотчлок — очень маленький колпачок для проводов. В него просто заводятся жилы и с помощью плоскогубцев механизм защелкивается. В отличии от простой скрутки этот способ более надежно удерживает провода, не позволяя им разъединиться. Минусы и плюсы абсолютно идентичные с обычным соединением кабеля. Низкая стабильность, потеря сигнала и нетребовательность к инструментам.

Обжимка внутренняя розетки: модель № 2

Сейчас мы поговорим про установку и подключение компьютерной розетки, которую я устанавливал у себя дома. Брал розетки от фирмы VIKO, но как понимаю подобный блок используют и другие компании.

1. Вытащите основной блок из паза. Для этого нужно нажать на ушки, которые удерживают эту розетку по бокам. Далее нужно слегка надавать на блок с другой стороны и он выйдет как по маслу.

1. Итак, сначала смотрим на схему распиновки. Мы будем обжимать по схеме «B». Если смотрим на картинку, то схема находится снизу.

1. Чтобы произвести обжимку, вам также не нужны никакие дополнительные инструменты и все делается за счет верхней крышечки. Но чтобы её приподнять, нужно снять пластиковый верхний держатель – просто потяните его вверх.

1. Устанавливаем 8 проводов по цветам распиновки «B» схемы:
   • Коричневый.
2. Бело-коричневый.
3. Зелёный.
4. Бело-зелёный.
5. Синий.
6. Бело-синий.
7. Оранжевый.
8. Бело-оранжевый.

А теперь очень важный совет, по поводу обжимки. Некоторые люди говорят сразу устанавливать проводки в нужном порядке и запихивать их внутрь. Проблема в том, что если проводки не идеально ровные, то они при обжимке могут выпасть и залипнуть в соседний паз. А кто-то вообще может не обжаться, так как ножи находятся далеко.

После обжимки не забудьте вернуть на место пластиковый держатель. Далее останется просто вставить основной блок с уже обжатым кабелем в паз до щелчка.

Методы беспроводной передачи энергии

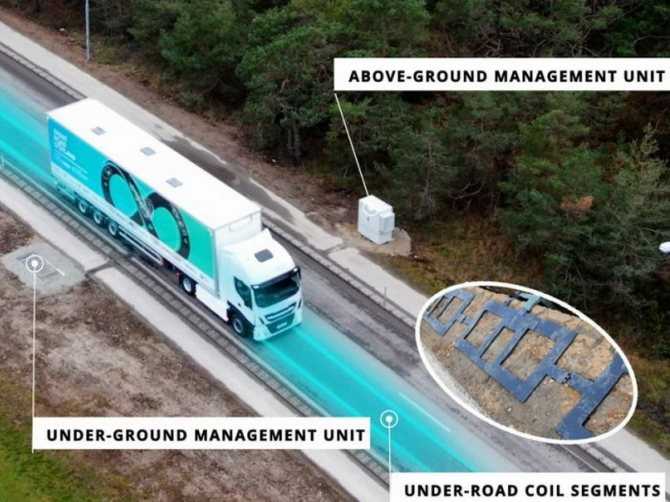

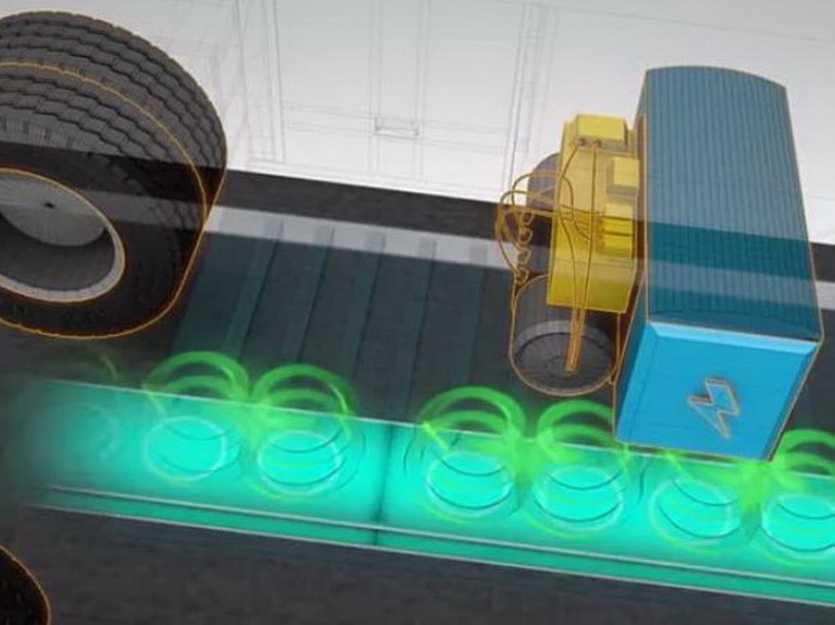

«Рабочий» метод индуктивный. Индуктивная зарядка несет гораздо меньший риск поражения электрическим током, по сравнению с проводящей зарядкой, потому что нет открытых проводников.  Индуктивная зарядка используется для имплантированных медицинских устройств, требующих периодического или даже постоянного внешнего питания, а также для электрических гигиенических устройств, таких как зубные щетки, бритвы и т. д., которые часто используются вблизи или даже в воде.

Многие другие методы беспроводного электричества опираются либо на широковещательную, либо узколучевую (направленную) передачу радио или световых волн.

Широковещательное излучение радиочастотной энергии обычно используется для беспроводной передачи информации, поскольку информация может передаваться по широкому кругу каналов нескольким пользователям. Мощность, получаемая каждым радиоприемником или беспроводным приемником, мизерна и должна быть усилена в приемном блоке с помощью внешнего источника питания. Поскольку подавляющее большинство излучаемой энергии тратится впустую в свободное пространство, радиопередача считается неэффективным средством передачи энергии.

В дополнение к радиоволнам, видимые и невидимые световые волны могут быть использованы для передачи энергии. Солнце является отличным источником излучения световой энергии, и промышленность упорно работают над разработкой фотоэлектрических технологий для преобразования солнечных лучей в электрическую энергию.

Лазерный луч — это форма направленного светового излучения, в которой видимые или невидимые световые волны могут быть сформированы в коллимированный луч, доставляющий энергию целенаправленным образом. Однако, как и в случае направленных радиоволн, безопасная и эффективная передача лазерной энергии требует четкой линии визирования между передатчиком и приемником.

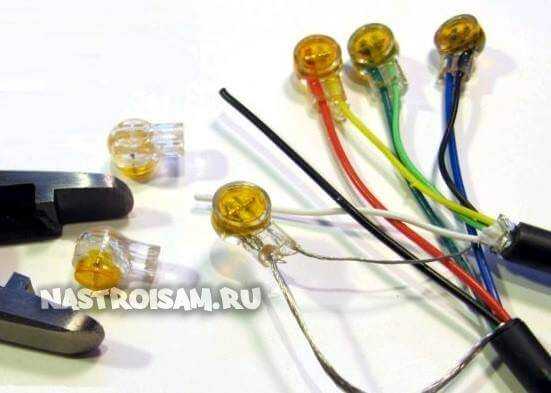

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.

Конструкция RJ-45

Конструкция разъёма предполагает наличие вилки и розетки. Вилка, штекер или коннектор обычно представляет собой пластиковый корпус с выведенными контактами с одной стороны и системой крепления кабеля с другой. Для фиксации в розетке, в коннекторе предусмотрена специальная отгибаемая защёлка, не позволяющая ему несанкционированно покинуть гнездо. Вилка представляет собой посадочную область с аналогично выведенными контактами.

Конструкция коннектора имеет одноразовый механизм, который при обжиме придавливает специальную планку, удерживающую провод в статичном состоянии. А штырьки контактов под воздействием давления обжимающего устройства впиваются в провода, надёжно фиксируя их и образуя соединение.

Как удлинить интернет кабель: 4 разных способа

Существует несколько способов удлинить интернет-кабель. Рассказываем подробно о каждом из них.

Современный мир активно движется в сторону беспроводных технологий и, вероятнее всего в ближайшем будущем мы полностью избавимся от ненавистных проводов, которые доставляют кучу неудобств. Но это все ждет нас впереди, а на данный момент в квартире у каждого из нас проложен не один десяток метров кабеля, который открывает нам доступ ко всемирной паутине. Несмотря на развитие технологий, проводной тип подключения и по сей день имеет несколько неоспоримых преимуществ перед беспроводным типом подключения: он более стабильный, более скоростной и более распространенный. Но самый главный минус проводов — они весьма уязвимы для внешнего воздействия (постоянно рвутся, пережимаются и так далее). Конечно, существуют такие типы оплеток, которые надежно защищают витую пару от физических воздействий, но они предназначены не для домашнего использования. Если вы задаетесь вопросом «Порвался интернет кабель, как соединить?», то этот материал вам поможет.

Но ведь прототипы уже существуют? Прогресс не остановить!

Как ни странно, в странах, где актуален научный подход и правит сухой математический анализ, отношение к «зеленому электричеству» и его беспроводной передаче своеобразное.

Так, министерство промышленности и информационных технологий Китая вынесло некоторое время назад на обсуждение «Временное постановление о радиоуправлении устройств беспроводной зарядки (передачи энергии)».

В нем предлагается с 1 января 2022 года запретить производство, импорт, продажу и использование беспроводных зарядных устройств мощностью более 50 Вт. Вероятно, документ уже вступил в действие.

Несмотря на обилие стартапов, обещающих дешёвую технологию передачи электричества без проводов на расстоянии, реальный продукт не выпускает никто.

Стоит задуматься, ведь первые рабочие прототипы беспилотников, снабжаемых питанием с земли лазерным лучом были успешно испытаны в 2007-2009 годах.

Относительно успешными оказываются только стартапы, предлагающие менять всю инфраструктуру. Как думаете, много стран сможет приобрести дорогу с беспроводной зарядкой от Electreon?

Тем более, что вопросов к эксплуатации этой технологии не меньше, чем к Николе Тесла.

Одно пока можно сказать с уверенностью: когда решатся все существующие НО, мир ждёт новая техническая революция. И это будет совсем другой мир.

Предыдущая
РазноеЧто такое электроустановка?
Следующая
РазноеЧто такое термоусадочная трубка, её виды, назначение, технические характеристики

Как удлинить и соединить Интернет-кабель в домашних условиях

Всвязи с почти 90% охватом многоэтажек высокоскоростным широкополосным доступом в глобальную паутину, очень часто возникает необходимость удлинить Интернет кабель по дому. Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку с этажа на этаж. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?! В этой статье я хочу подробнее остановиться на этом вопросе и рассказать про самые надёжные способы соединить витую пару между собой. Тем более, что хочешь сделать хорошо — делай сам!

Ладно, что это выглядит совсем не эстетично, так ещё и на практике оказывается, что такое соединение ненадёжно. К тому же, каждая подобная скрутка ведёт к снижение качества связи и повышению сопротивления. Для длинных линий (более 100 метров) каждая подобная скрутка критична. Мы будем использовать правильные способы выполнить соединение LAN-кабеля.

Как удлинить интернет кабель с помощью переходника

Один из самых практичных и «правильных» способов — использование специальных коннекторов, которые называются «джойнеры». Они представляют собой небольшую коробочку размером чуть больше, чем RJ-45 коннектор (такие разъемы находятся на любом сетевом оборудовании для подключения интернета). С обеих сторон находятся разъемы формата RJ-45. В них вставляются два обжатых кабеля и на этом процесс наращивания закончен.

Существенный плюс заключается в том, что качество связи никак не страдает от такого подключения. И если вы обладаете достаточными навыками для обжимки проводов и у вас есть соответствующий инструмент, то процесс не займет много времени.

Способы и схемы обжима витой пары

Очевидно, что для присоединения кабеля к различной компьютерной технике или же к коммутаторам и маршрутизаторам, витая пара должна оканчиваться удобными и стандартизированными разъемами. В данном виде кабеля связи используется разъем RJ-45 (правильное название 8Р8С, но мы будем использовать привычное).

Для того, чтобы сеть, построенная на витой паре, работала правильно, необходимо в соответствующем порядке соединить контакты в коннекторах RJ-45. Сделать это необходимо, как с одного, так и с другого конца кабеля. Для удобства обжима все провода помечены стандартизированными цветами. Естественно, что обжимать кабель, при наличии достаточных знаний, можно и на собственное усмотрение, но для того, чтобы не было путаницы при объединении сетей лучше воспользоваться стандартными схемами обжима. Их существует всего две: прямой порядок обжима и кроссовый порядок обжим (перекрещенный).

1. Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
2. Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов).

Для обжима кабеля используют специальное приспособление – кримпер (щипцы). Об этом я писал в статье: как обжать витую пару в RJ-45? Сетевой кабель своими руками.

А теперь непосредственно о порядке обжима. Рассмотрим схемы обжима витой пары категории 5, как самой распространенной на данный момент.

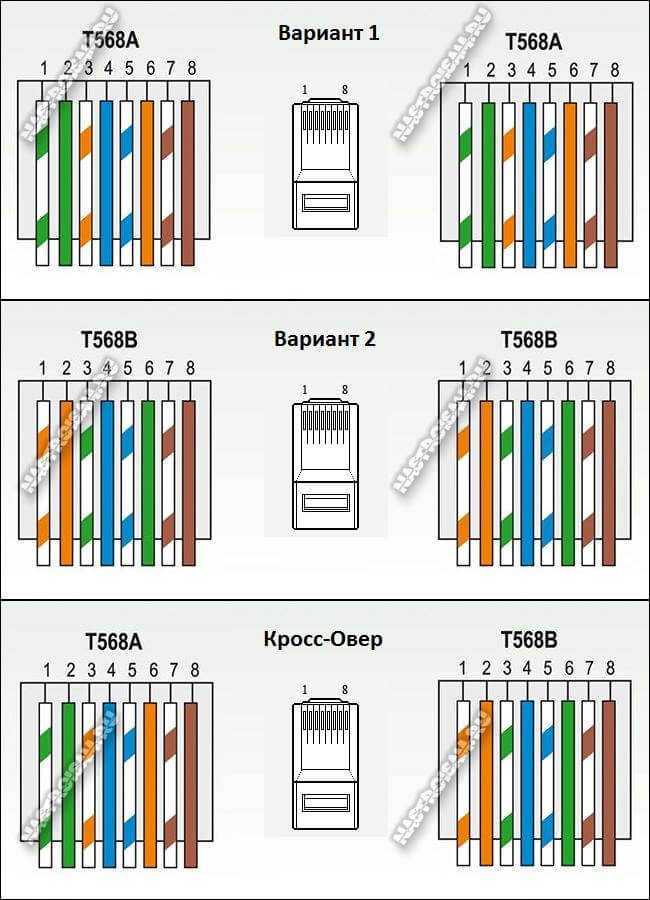

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т. д., к роутерам и другим сетевым устройствам.

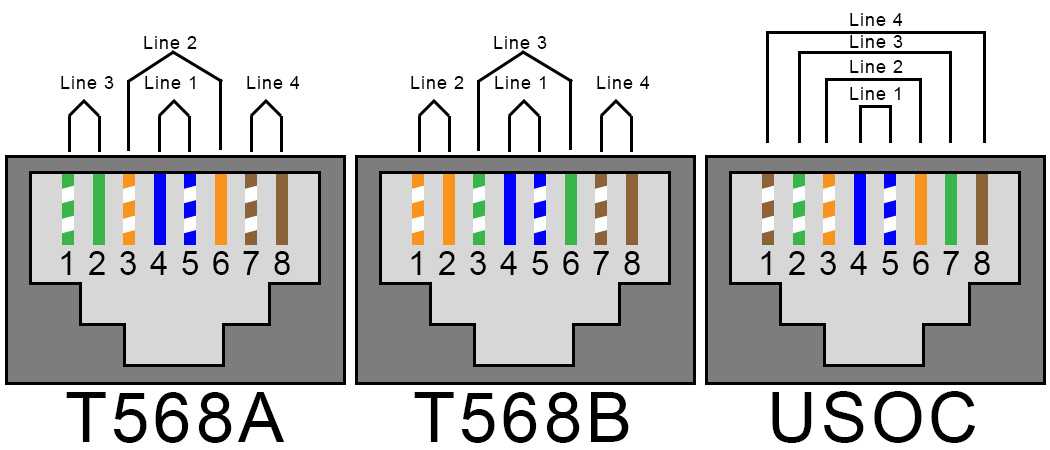

• Первый вариант (тип Т586A): одна сторона имеет следующий порядок контактов (от 1 до – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.

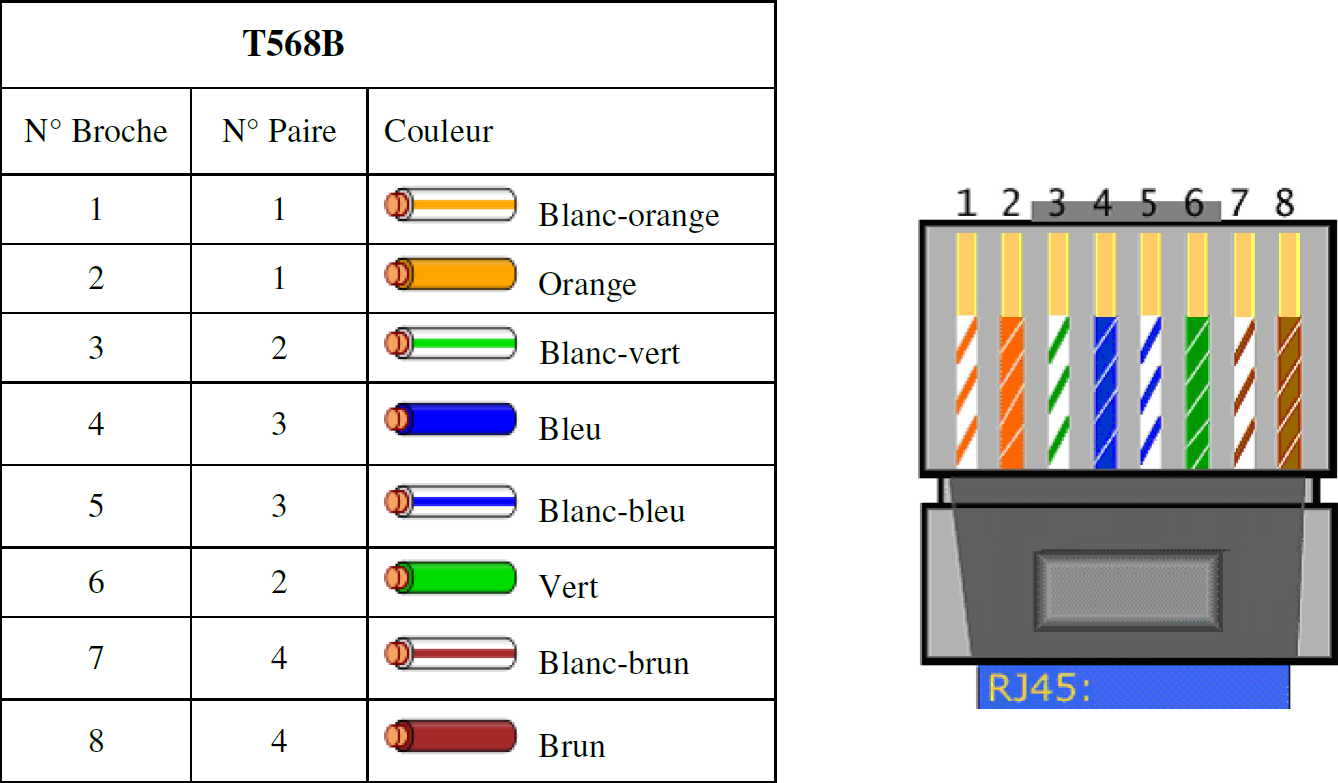

• Второй вариант (тип Т568B). Одна сторона имеет следующий порядок контактов (от 1 до – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

Кроссовый кабель: схема обжима

• Одна сторона имеет следующий порядок контактов (от 1 до – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
• Другая сторона имеет следующий порядок контактов (от 1 до – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с), нужно использовать немного другую схему:

• Один конец кабеля: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
• Другой конец кабеля: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Развитие технологий передачи данных не стоит на месте. Теоретически возможно, что скоро витая пара станет устаревшим типом кабеля, но на данный момент – это самый используемый, надежный и дешевый вид сетевого кабеля.

31

Сергей

Полезное и интересное

Как удлинить интернет кабель: 4 разных способа

Существует несколько способов удлинить интернет-кабель. Рассказываем подробно о каждом из них.

Современный мир активно движется в сторону беспроводных технологий и, вероятнее всего в ближайшем будущем мы полностью избавимся от ненавистных проводов, которые доставляют кучу неудобств. Но это все ждет нас впереди, а на данный момент в квартире у каждого из нас проложен не один десяток метров кабеля, который открывает нам доступ ко всемирной паутине. Несмотря на развитие технологий, проводной тип подключения и по сей день имеет несколько неоспоримых преимуществ перед беспроводным типом подключения: он более стабильный, более скоростной и более распространенный. Но самый главный минус проводов — они весьма уязвимы для внешнего воздействия (постоянно рвутся, пережимаются и так далее). Конечно, существуют такие типы оплеток, которые надежно защищают витую пару от физических воздействий, но они предназначены не для домашнего использования. Если вы задаетесь вопросом «Порвался интернет кабель, как соединить?», то этот материал вам поможет.

Варианты удлинения кабеля

Вариант первый — джойнер и патч-корд

Этот способ простой и надежный. Для увеличения длины кабеля мы просто покупаем патч-корд (см. на рисунке) и соединитель витой пары RJ-45, или джойнер. Эти компьютерные мелочи продаются в любом магазине, и стоят сущие копейки — когда я покупал их совсем недавно, джойнер стоил 22 рубля а патч-корд на три метра 60 рублей.

Итак, вставляем патч корд сетевую карту компьютера, а другой конец в джойнер, к которому подключаем наш сетевой кабель — все, работает.

Вариант второй — роутер

Этот вариант удлинения удобный и не менее надежный. Для соединения по второму способу нам потребуется роутер, который мы подключаем к интернету. Роутер имеет несколько гнезд подключения сетевого кабеля, и таким образом является неким «разветвителем» интернета. С его помощью мы не только удлините кабель, но и сможете подключить к интернету от одного канала дополнительные устройства. Если вы выберете Wi-Fi роутер, то кабели для компьютера вообще не понадобятся — рекомендую для ноутбука, который постоянно переносится с места на место.

Вариант третий — новый кабель

Просто возьмите новый сетевой кабель нужной длины, и подключите его. Вариант не совсем удобный, поскольку надо вызывать техника провайдера, чтобы тот включил новый кабель в оборудование — вы же не полезете на чердак искать, где подключена ваша квартира? А вот владельцам домов такой способ подойдет.

Скрутка витой пары

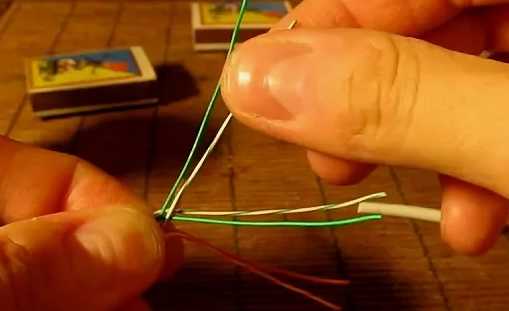

Сразу скажу, что это самый не надежный, но самый быстрый способ, когда нужно подключить два провода: «здесь и сейчас» и не откладывать это на потом. Один раз у моего знакомого кот перегрыз кабель, а ему срочно нужно было попасть в интернет по работе, вот и пришлось выкручиваться – так сказать.

Ещё раз повторю, что такой способ хорош, только на недолгий срок, так как при таком подключении могут наблюдаться потери пакетов, постоянные прерывания, а скорость интернета падает. Всё это связано с тем, что при скрутке оголенные провода, не будут иметь экрана от внешних проводком и сигнал может теряться.

1. И так, с обоих проводов снимаем внешнюю и внутреннюю оплетку, чтобы оголить жила;

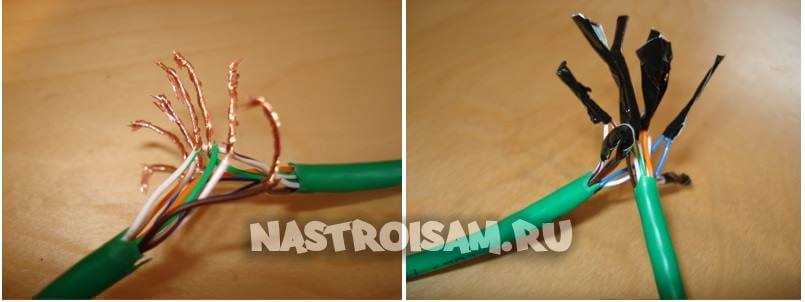

1. Теперь делаем скрутку. Заметьте, что нужно сделать скрутку всего провода с оплеткой, дабы сохранить минимальную защиту от электромагнитного воздействия;

1. Обжигаем любым огнем оголенные скрученные проводки;

1. Если есть возможность, то из изоленты сделайте вот такие колпачки и наденьте на оголенную основу. Можно попробовать сделать экран и обложить все сверху обычной фольгой.

На некоторое время должно хватить, но постоянно так использовать – не стоит. Особенно если кабель имеет достаточно большую длину. Для усиления эффекта, можно попробовать спаять пары проводов. В таком виде связь будет немного лучше, но пайка не дает того результата как те же клеммы.

Беспроводное будущее

1. Появится суперскоростной интернет системы «воздух-воздух»

Сервис Starry пока проходит обкатку бета-версии в Бостоне. На 2017 год запланировано подключение еще нескольких городов. Нечто похожее пытается создать Fiber, меняя оптоволоконные кабели на беспроводные решения, что теоретически ускорит передачу данных и сделает интернет дешевле.

2. Li-Fi вместо Wi-Fi

Концепция Li-Fi: интернет в помещении транслируют светодиодные лампы дневного света. Для этого нужно заставить светодиоды мерцать с высокой частотой. Они будут передавать коммуникационные сигналы видимого света (VLC) на устройства, способные их принимать. Проще говоря, в сумме с фотоприемником получается стандартный модем. Все, что требуется для запуска технологии – снабжать каждое потенциальное световое устройство микрочипом.

Развить подобную скорость, вероятно, через 10 лет не удастся, но сама технология рабочая. В 2015 году компания Velmenni, специализирующаяся на технологиях Li-Fi, обещала, что пользователи смогут ее опробовать через 3-4 года.

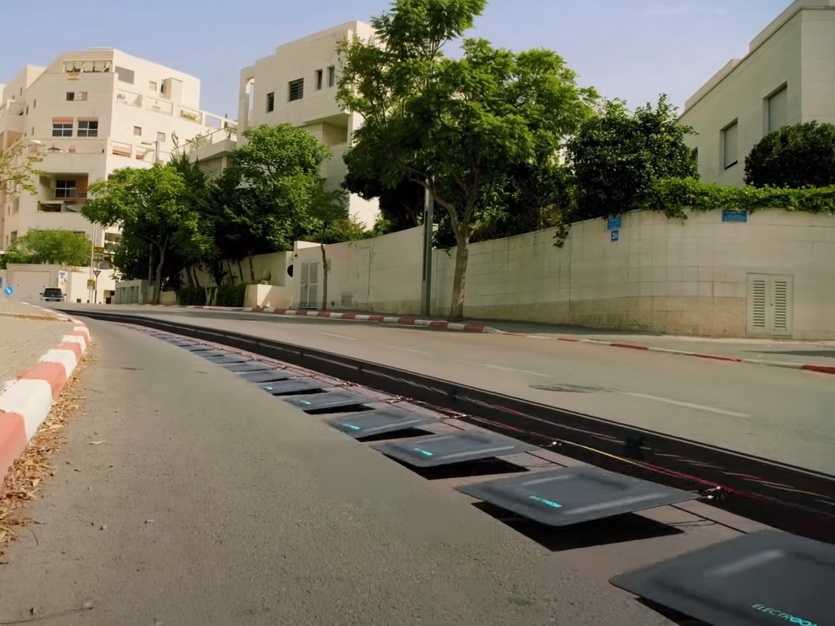

3. Беспроводная зарядка всего

В следующие 10 лет беспроводная зарядка будет доступна везде, если производители мебели начнут активно внедрять устройства на основе технологии в свои изделия.

Ноутбуки потребляют больше мощности, чем смартфоны или планшеты. Их беспроводная зарядка – следующий шаг в развитии беспроводных технологий. Компании Intel и WiTricity разрабатывают специальные зарядные коврики под лэптопы, способные производить достаточно энергии для их нормальной работы.

Придётся модернизировать энергоснабжение всего мира

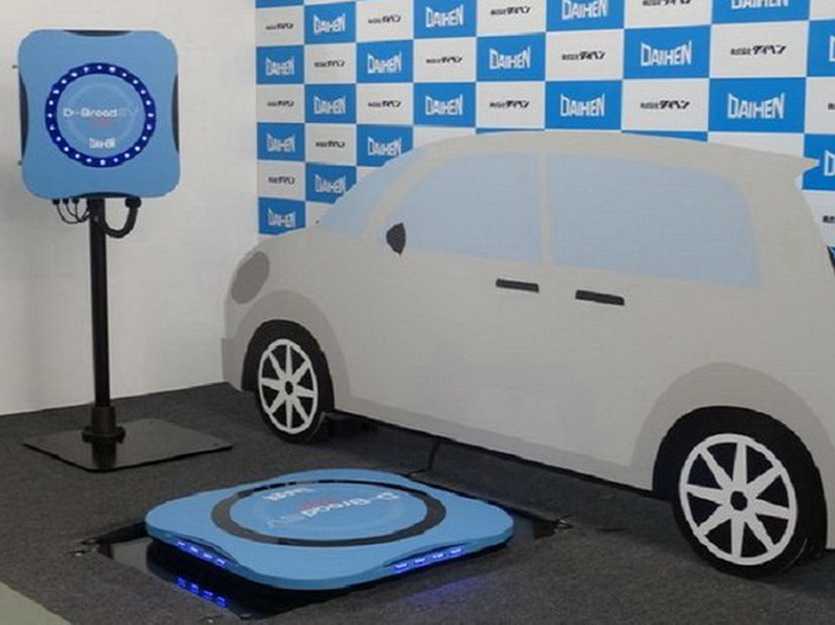

Наконец, существует ещё одна причина, о которой любят вспоминать только противники электромобилей. Существующий мир уже опутан проводами определенного сечения, разработанными электросетями и обустроенными электростанциями.

Любое резкое повышение потребления электроэнергии требует серьезной модернизации.

В российских новостройках промышленных городов это почти незаметно. Но представьте: в Лондоне ещё существуют дома с «пробками», запитанные от тонких линий вековой давности. Сохранились целые улицы, запитанные при личном участие Вестингауза в начале прошлого века.

А тут предлагается не просто использовать повсеместно электричество, но делать это с низким КПД, огромными тепловыми потерями.

Большинство городов к этому не готово. Потому что беспроводную зарядку все равно нужно чем-то питать — и эту линию придётся сделать ОЧЕНЬ толстой, увеличив и выработку энергии.

То есть потребуется на 50% больше ветряков, солнечных панелей — или ещё одна ТЭЦ, поскольку они плохо масштабируются.

Материалы и инструменты для работы

Чтобы изготовить своими руками полноценный и функционирующий патч-корд, потребуется отрезок сетевого кабеля, который еще называют витой парой, и коннекторы, в некоторых случаях – 1 коннектор.

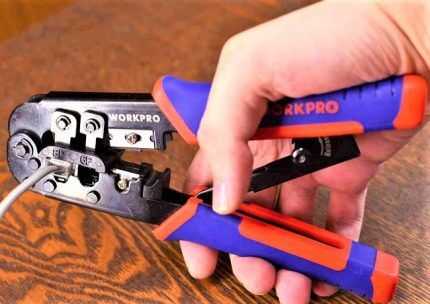

Голыми руками коммутационный шнур не соорудить, для этого нужны специальные обжимные пресс-клещи (кримпер) и стриппер – приспособление для удаления изоляции. Рассмотрим, какими они бывают.

Интернет-кабель типа витая пара

Название «витая пара» полностью соответствует действительности. Если со шнура снять изоляционный полимер, под ним обнаружите 2 или 4 пары скрученных спиралью проводов, отличающихся по цвету.

Но не следует думать, что это единственный вид сетевого кабеля.

На самом деле активно используют три варианта, каждый из которых отличается степенью защиты:

• UTP – простое изделие в полимерной оболочке без экранирования, подходящее для конструирования домашних сетей и подключения приборов к роутерам и коммутаторам;
• FTP – кабель, оболочка которого усилена фольгированием; экранирование защищает от внешних помех и помогает, если рядом проходит силовая линия;
• STP – кабель с двумя степенями защиты, кроме общей фольгированной оболочки у каждого провода есть вторая, индивидуальная.

Первый вариант самый дешевый и наиболее распространенный. Второй есть смысл покупать, если интернет-провода уложены в одной штробе, кабель-канале или плинтусе с силовыми коммуникациями.

Третий, самый дорогой и защищенный, в частном порядке не используют. Его применяют на производственных предприятиях, в крупных узлах связи и других «серьезных» организациях.

Все вышеназванные варианты могут быть 1-жильными и многожильными. Первые не отличаются хорошей гибкостью, но стабильно держат сигнал, их чаще применяют для подключения электроустановок – интернет-розеток.

Вторые, более эластичные, используют для переключаемых шнуров, хотя обжимать их и сложнее.

И еще одно качество, характеризующее пропускную способность проводов – категория. Она обычно указывается на изоляционном слое.

Таким образом, если вы планируете провести интернет-коммуникации отдельно от силовой линии, подойдет самый недорогой, но динамичный вариант – UTP сat 5е.

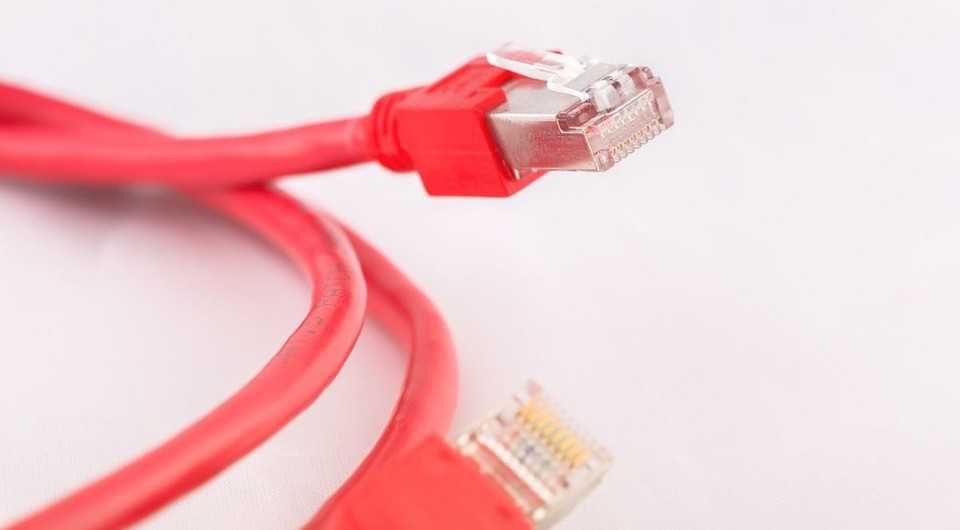

Коннектор и его устройство

Ethernet-вилка, которую вставляют в гнезда ПК, телевизоров, роутеров, коммуникаторов, розеток и других устройств, и есть коннектор. Он имеет два широко используемых наименования – RJ-45 и 8P8C. Устройство коннектора для интернета кажется простым, если знать, для чего необходимы его элементы.

Краткое описание процесса обжима: разобранные в определенном порядке жилы заводят во входное отверстие и распределяют по каналам, затем коннектор вставляют в специальное гнездо пресс-клещей и зажимают.

Происходит следующее: зажимная планка опускается на внешнюю изоляцию и прочно фиксирует кабель. Ножевые выступы контактов разрезают изоляцию жил, чем обеспечивают электрическое соединение контактов с проводниками.

Одновременно наружные части контактов утапливаются в корпус – в результате получается вилка для коммутации с портами сетевых устройств.

Кроме простых RJ-45 коннекторов можно встретить изделия с тонкой вставкой, направляющей жилы в нужные каналы. Для экранированных коммуникаций предназначены такие же экранированные вилки – их можно узнать по металлической отделке.

Инструмент для обжимки витой пары

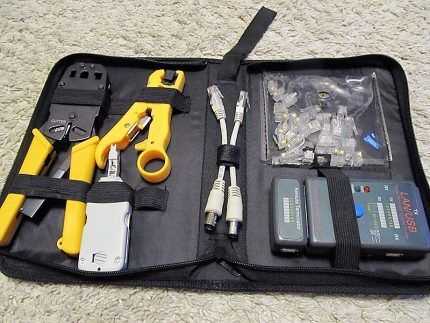

Если вы хотите основательно подготовиться к процедуре обжима и вооружиться всем необходимым инструментом, то приобретите:

• кримпер (клещи);
• стриппер (кусачки);
• тестер;
• кроссировочное устройство.

Стриппер отличается от обычного строительного ножа тем, что аккуратно снимает защитную оболочку с проводов, разрезая только полимерную изоляцию и не повреждая провода. Подробно о технологии зачистки проводов читайте в этом материале.

Кабельный тестер необходим для проверки правильности подключения коннекторов и исправности линии.

О наличии проблем сообщает красное свечение светодиодов, если с соединением проводников все нормально – зеленое.

Кроссировочный инструмент не участвует в изготовлении патч-корда, он необходим, когда нужно подключить сетевой кабель в патч-панель, плинт, розетку или кросс. Обычно им пользуются специалисты при работе с распределительным электрощитом. По сути, его наличие необязательно.
